미와 마린락 SVL57-1 (SVL 시리즈 선박용 레버핸들 모티스락)
▪ 선박·해양 환경용 미와락 레버핸들 모티스락
▪ 올 스테인리스 케이스 · 키·썸턴 연동 구조
▪ 백셋 64mm · 스페이싱 85mm · -1/-4 기능
원산지 JAPAN
선박·해양 환경에 적합한 MIWA 마린락 SVL 시리즈 레버핸들 모티스락
미와 마린락 SVL57-1 / SVL57-4
SVL Series / Lever Handle Type “*” / Function Type “-1, -4” / Backset 64 mm / Spacing 85 mm
Summary
미와락(MIWA LOCK) 마린락 SVL57-1 / SVL57-4는 선박·해양 환경에 적용하는 레버핸들 모티스락입니다. 백셋 64mm, 스페이싱 85mm, 문두께 33–66mm를 기준으로 검토하며 기능 형식은 -1과 -4 중 선택합니다. 키 조작과 썸턴이 연동되는 구조와 스테인리스 락케이스를 적용하며, 적용 레버핸들 형번은 50·53·56·57입니다.
빠른 자료 다운로드
레버핸들 선택 범위
SVL 시리즈의 적용 레버핸들 형번은 50 · 53 · 56 · 57 네 종류입니다. 발주와 견적 요청 시 필요한 레버핸들 형번을 함께 확인해 주세요.
- 핸들: 50 · 53 · 56 · 57 중에서 선택합니다.
- 기능: -1 / -4 중에서 선택합니다.
- 설치 기준: 백셋 64mm / 스페이싱 85mm / 문두께 33–66mm를 확인합니다.
- 선박·해양 환경을 고려한 레버핸들 모티스락 구조입니다.
- 키 조작과 썸턴이 연동되는 구조로 시정·해정 조작을 구성합니다.
- 스테인리스 락케이스를 적용하여 해양 환경의 부식 대응을 고려한 구조입니다.
- -4형은 실외측과 실내측 모두 커버 부착 실린더로 구성됩니다.
주문·선정·설치 확인사항 보기
문의 시 필요한 정보
- 모델명: SVL57-1 / SVL57-4. 기존 제품 표기가 불분명하면 프론트 각인과 주문기호 확인 방법을 참고해 주세요.
- 문두께: ____ mm 문두께 기준 보기
- 백셋: 64 mm 백셋 기준 보기
- 스페이싱: 85 mm
- 레버핸들 형번: 50 · 53 · 56 · 57 중 ____
- 기능 형식: -1 / -4 중 ____
- 마스터키: 필요 / 불필요 마스터키 이해

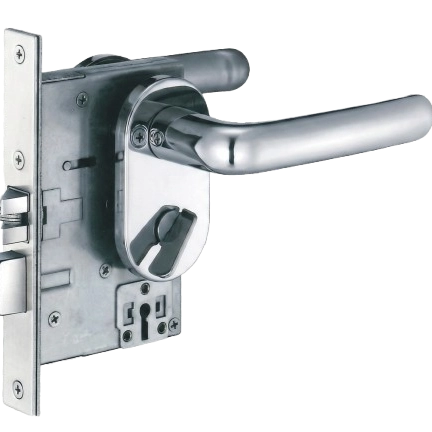

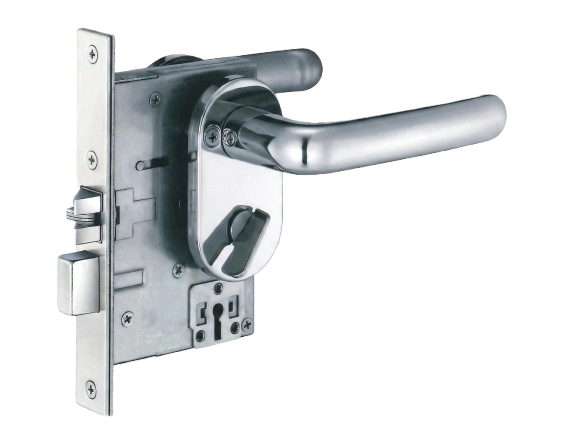

MIWA SVL57-1 — 실외측 커버 부착 실린더·실내측 썸턴·57형 레버핸들

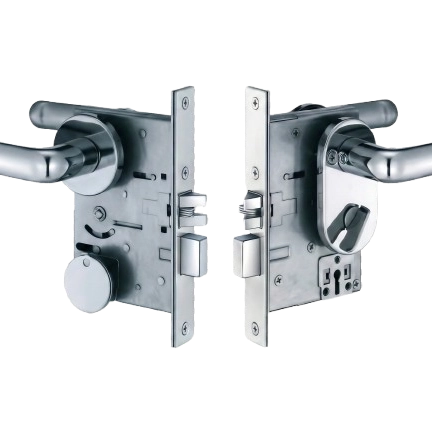

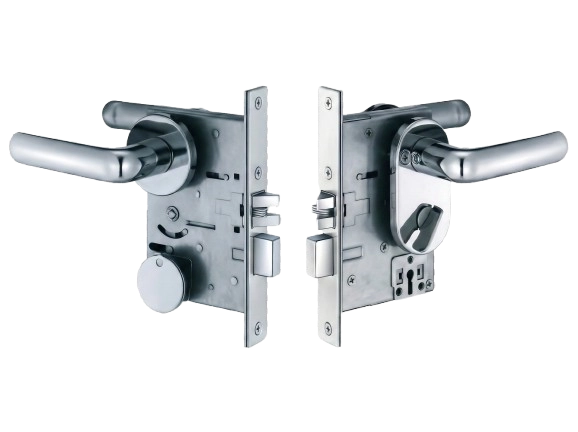

MIWA SVL57-4 — 양측 커버 부착 실린더·57형 레버핸들
SVL 기능 형식 선택 가이드
- SVL*-1: 실외측 레버핸들 + 커버 부착 실린더 + 실내측 레버핸들 + 썸턴으로 구성됩니다.
- SVL*-4: 실외측과 실내측 모두 레버핸들과 커버 부착 실린더로 구성됩니다.
*는 레버핸들 형번을 의미합니다. 적용 형번은 50 · 53 · 56 · 57입니다.
사양
| 백셋 | 64 mm |
|---|---|
| 스페이싱 | 85 mm |
| 설치 가능 문두께 | 33–42 / 42–50 / 50–58 / 58–66 mm |
| 기능 형식 | -1 / -4 |
| 레버핸들 형번 | 50 · 53 · 56 · 57 |
※ 백셋 64mm, 스페이싱 85mm, 문두께 구간, 기능 형식과 레버핸들 형번은 현재 페이지의 SVL 카탈로그·도면 자료를 기준으로 정리했습니다.
도면(타공·치수)
MIWA SVL 시리즈 외형도·절결도
📌 함께 보면 이해가 더 쉬운 글
SVL 시리즈는 백셋 64mm, 스페이싱 85mm, 문두께, 타공 규격, 레버핸들 형번, 기능 형식(-1/-4)을 함께 이해하면 발주와 현장 적용이 쉬워집니다.
구조·설치 기준
관련 제품
- 미와 마린락 U9SCL56-1 — 선박용 레버핸들 모티스락 비교 검토용
- 미와 마린락 SOL56-0 / SOL56-8 — 다른 마린락 사양과 비교 검토용
- 미와락 모티스락 U9LA53-1 — 일반 미와락 모티스락 구조 비교용
- 미와락 실린더 / 키뭉치 — U9·PR·JN 실린더 및 마스터키 상담용
English Summary
The MIWA Marine Lock SVL57-1 / SVL57-4 is a lever-handle mortise lock for shipboard and marine doors. The SVL Series uses a stainless lock case and a key-and-thumbturn interlocking mechanism. Selection is based on a 64 mm backset, 85 mm spacing, 33–66 mm door thickness, function type -1 or -4, and lever handle types 50, 53, 56, or 57. Confirm door preparation, cylinder configuration, lever type, and master-key requirements before ordering.
