미와락 데드볼트락 U9DA-1 (일본 미와록 / Miwa)
- MIWA DA 시리즈 데드볼트 보조정(本締錠)
- U9 실린더와 실내측 섬턴이 적용된 U9DA-1 모델
- 1도어 2락 보조키, 점검구, 창고, 기계실, 핸들 없는 문에 적합
- 마스터키 시스템 구성 가능
- 다양한 백셋(31~100mm)을 지원하는 일본 MIWA 데드볼트 도어락
원산지 JAPAN
MIWA DA Series Deadbolt Lock / 1도어 2락 보조키 · 점검구 · 핸들 없는 문
미와락 U9DA-1 데드볼트 보조키
U9 Cylinder / DA Series / “-1” (실외: 실린더 · 실내: 섬턴)
Summary
미와락 U9DA-1은 MIWA DA 시리즈(DA Series)의 데드볼트(Deadbolt) 보조키입니다. 손잡이 없이 실외측 실린더(Cylinder)와 실내측 섬턴으로 잠그는 구조이며, 1도어 2락 보강, 점검구, 핸들이 필요 없는 문에 적합합니다. 제품 선정 시에는 백셋(Backset), 문두께, 실린더 타입, 섬턴 사양, 마스터키 구성, 스트라이크 맞물림을 함께 확인해야 합니다.
※ 본문 사양과 기능번호는 2026년 MIWA LOCK 종합 카탈로그 제34판의 DA 시리즈 본문·외형도·절결도를 기준으로 정리했습니다.
미와락 U9DA-1은 MIWA DA 시리즈(DA Series)의 데드볼트(Deadbolt) 본체형 보조키입니다. 손잡이 또는 레버가 없는 本締錠(ほんじめじょう、Deadbolt Lock) 구조로, 뛰어난 강도와 내구성을 바탕으로 1도어 2락 보조키, 점검구, 노브/레버 핸들이 필요 없는 문 등에 적용됩니다.
DA 시리즈는 LA 시리즈, MA 시리즈와 키 조작 방식이 동일하여, 해당 시리즈가 설치된 현장의 보조정으로 함께 사용하기 좋습니다. 표기 중 U9는 실린더 종류, DA는 데드볼트 보조정 시리즈, -1은 실외측 실린더 + 실내측 섬턴 구성을 의미합니다.
현장 조건에 따라 U9 / WR / PR(-J) / LB(-J) / JN 실린더, 방범 썸턴, 표시장치 부착 실린더, 비상개방장치, R형 프론트, 좁은 프론트 폭 사양 등을 검토할 수 있습니다.
문의 시 아래 사항을 알려주시면 안내가 빨라집니다
- 모델/기능번호: DA-1 / DA-2 / DA-3 / DA-4 / DA-5 / DA-6 / DA-8 / DA-□W / DA-□E 등
- 필요 백셋: 31 / 38 / 51 / 64 / 76 / 100 mm 백셋이란?
- 문두께 범위: 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm 문두께란?
- 알루미늄 도어 적용 시 문두께: 33–42 / 42–50 mm
- 실린더 타입: U9 / WR / PR(-J) / LB(-J) / JN 실린더 정보
- 썸턴 사양: 일반 섬턴 / 방범 썸턴 / B5 썸턴 / U1 썸턴 / AH 대형 썸턴 검토 여부
- 마스터키 여부 마스터키 이해
선정 · 설치 체크리스트
- 백셋과 문두께를 먼저 확인한 뒤 호환 모델을 선정합니다.
- 1도어 2락 보조키 용도인지, 기존 주잠금장치와 데드볼트/스트라이크 위치가 간섭되지 않는지 확인합니다.
- 실내측 섬턴, 방범 썸턴, 대형 AH 썸턴 등 사용성과 안전 동선을 함께 검토합니다.
- LB 실린더 사용 시 문틀 간섭 가능성이 있으므로 백셋 38mm 이상 케이스 사용을 권장합니다.
- 점검구/핸들 없는 문 적용 시 문 가공(타공) 조건과 프론트/스트라이크 규격을 도면 기준으로 확인합니다.
- 기존 LA/MA 시리즈와 같은 키 시스템으로 운영할 경우, 실린더 타입과 마스터키 구성을 함께 확인합니다.

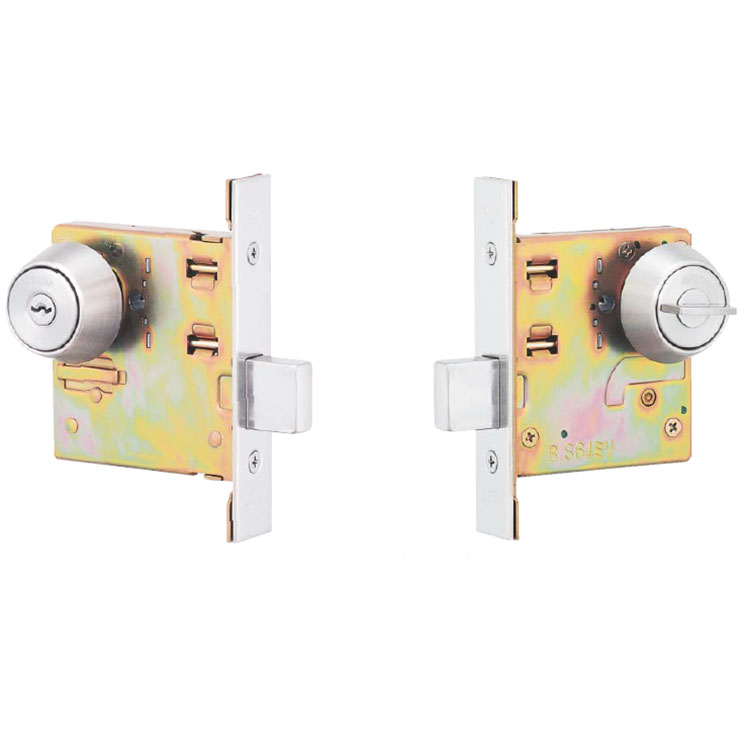

MIWA U9DA-1 데드볼트 보조정 — 실외측 U9 실린더·실내측 썸턴 구성
특징
- 데드볼트 전용 보조정: 손잡이 없이 데드볼트로 문을 잠그는 보조키 구조입니다.
- LA/MA 시리즈와 동일한 키 조작: LA, MA 시리즈와 키 조작이 같아 같은 현장의 보조정으로 운용하기 좋습니다.
- 뛰어난 강도와 내구성: 보조키, 점검구, 핸들이 필요 없는 문에 안정적으로 적용할 수 있습니다.
- 방범 썸턴 장착 가능: B5 썸턴 또는 U1 썸턴과 조합 가능하며, 축광수지 적용으로 어두운 환경에서 일정 시간 썸턴 상태 확인이 가능합니다.
- 다양한 기능번호: 실외/실내 구성에 따라 DA-1, DA-2, DA-3, DA-4, DA-5, DA-6, DA-8 등을 선택할 수 있습니다.
- 특수 사양 선택 가능: 표시장치 부착 실린더(DA-□W), 비상개방장치(DA-□E), R형 프론트(DAR), 좁은 프론트 폭(DAS) 사양을 검토할 수 있습니다.
기능 형식
DA 시리즈는 기능번호에 따라 실외측과 실내측 구성이 달라집니다. U9DA-1은 실외측 실린더, 실내측 섬턴으로 구성된 가장 일반적인 보조키 타입입니다.
| 형식 | 실외측 | 실내측 | 용도 예 |
|---|---|---|---|
| DA-1 | 실린더 | 섬턴 | 1도어 2락 보조키, 일반문 |
| DA-2 | 실린더 | 없음 | 1도어 2락 보조키, 점검구 |
| DA-3 | 없음 | 섬턴 | 테라스 등 |
| DA-4 | 실린더 | 실린더 | 1도어 2락 보조키 등 |
| DA-5 | 섬턴 | 섬턴 | 연락문 |
| DA-6 | 비상개방장치 | 섬턴 | 화장실 |
| DA-8 | 비상개방장치 부착 표시장치 | 섬턴 | 화장실 |
선택 가능 옵션
- 방범 썸턴: B5 썸턴 또는 U1 썸턴 조합 가능. 주변이 어두울 때 일정 시간 썸턴 상태를 확인할 수 있는 축광수지 적용.
- 더미 실린더 부착형: 세트 발주 시 형식 끝에 D를 붙입니다. 예: DA-2D
- 표시장치 부착 실린더 DA-□W형: 정면 표시로 잠김/열림 상태를 확인할 수 있는 실린더입니다. 공공시설, 상업시설, 야간/휴일 잠금 관리가 필요한 화장실/파우더룸 등에 적합합니다.
- 비상개방장치 부착 DA-□E형: 비상 시 열쇠 없이 플라스틱 커버를 분리하고 녹색 손잡이를 돌려 해정할 수 있는 사양입니다.
- R형 프론트 DAR형: 프론트 R90, 스트라이크 R90 사양입니다.
- 좁은 프론트 폭 DAS형: 프론트 폭이 좁은 현장에 대응할 수 있는 사양입니다.
- 인터체인저블 실린더: 간단한 실린더 교환이 가능한 사양으로, U9 실린더만 장착 가능합니다.
위 영상은 MIWA LA 시리즈 분해 과정을 보여주는 참고 영상입니다. DA 시리즈 역시 LA·MA 시리즈와 같은 고정 핀 방식의 실린더·썸턴 구조를 사용하지만, 영상 속 제품 자체가 DA 시리즈는 아닙니다. 실제 교체 작업 전에는 현장 모델, 문두께, 실린더 길이와 고정 핀 위치를 별도로 확인해야 합니다.
사양
- 제품군: MIWA DA Series 데드볼트 보조키
- 대표 모델: U9DA-1 (U9 실린더 + DA 시리즈 + 기능번호 -1)
- 백셋: 31 / 38 / 51 / 64 / 76 / 100 mm
- 설치 가능 문두께: 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm
- 알루미늄제 문두께: 33–42 / 42–50 mm
- 실린더: U9 / WR / PR(-J) / LB(-J) / JN
- 주의사항: LB 실린더는 문틀 간섭 가능성이 있어 백셋 38mm 이상 케이스 사용 권장
- 용도: 1도어 2락 보조키 / 점검구 / 노브·레버 핸들이 필요 없는 문 / 화장실 / 테라스 / 연락문 등
MIWA DA 시리즈 기능번호·구성·용도

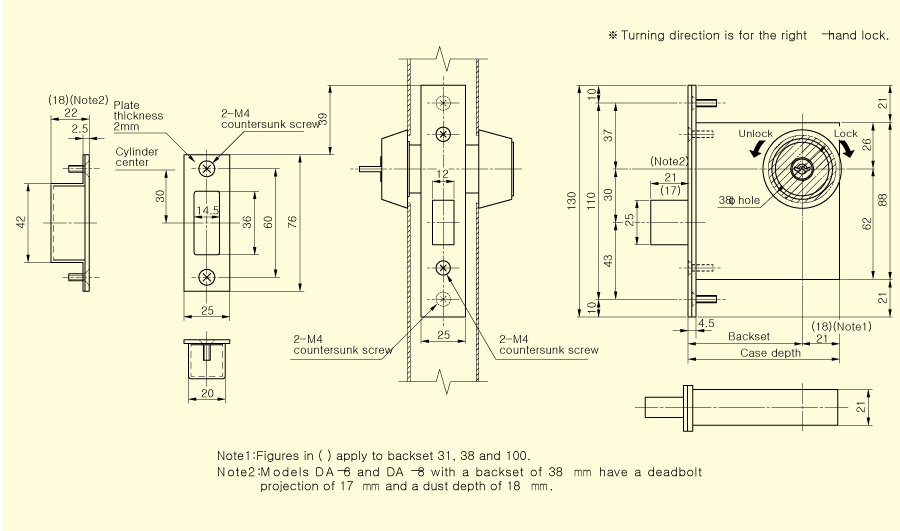

MIWA DA 시리즈 외형도·절결도
📌 함께 보면 이해가 더 쉬운 글
U9DA-1은 데드볼트 보조키 타입으로, 데드볼트 구조, 백셋·문두께, 타공 규격, 실린더·섬턴, 마스터키 구성, 스트라이크 맞물림을 함께 이해하면 선정과 현장 적용이 훨씬 쉬워집니다.
구조·설치 이해
🔗 함께 검토할 관련 제품
- 미와락 모티스락 U9LA53-1 — DA 보조키와 함께 1도어 2락 구성을 검토하기 좋은 주잠금장치
- 미와락 모티스락 U9MAD-1 — MIWA MA 계열 모티스락과 보조정 조합 검토용
- 미와락 데드볼트락 U9AD 시리즈 — 자동잠김 기능이 필요한 보조키 현장 비교용
- 미와락 보조키 ND3F / ND3R 시리즈 — 방범 보강용 고보안 보조키 비교용
- 미와락 실린더 / 키뭉치 — U9·PR·JN 실린더 및 마스터키 구성 상담용
English Summary
The MIWA U9DA-1 is a deadbolt auxiliary lock in the MIWA DA Series. It is designed for applications such as one-door two-lock security, inspection hatches, and doors that do not require a knob or lever handle. The standard U9DA-1 configuration uses an outside cylinder and an inside thumb-turn. Before ordering, users should confirm the backset, door thickness, cylinder type, thumb-turn option, master key requirements, and strike plate compatibility.
Vocabulary: MIWA Lock, DA Series, Deadbolt, Auxiliary Lock, Cylinder, Thumbturn, Backset, Door Thickness, Strike Plate, Master Key System, Japanese Door Hardware
