LC-505TA 초슬림 디지털도어락 – 폭 50mm / USB 이력관리 지원 (Made in Korea) [일본 수출 전용]
▪ 일본 수출 전용 · 폭 50mm 초슬림 설계
▪ 슬라이딩/여닫이문 · 카드 · 비밀번호 · 비상키
▪ Type-C USB 이력관리 · CSV 추출 · 카드 정보 이동
원산지 KOREA
슬라이딩도어·여닫이문·좁은 문틀까지 대응하는 초슬림 독립형 디지털도어락

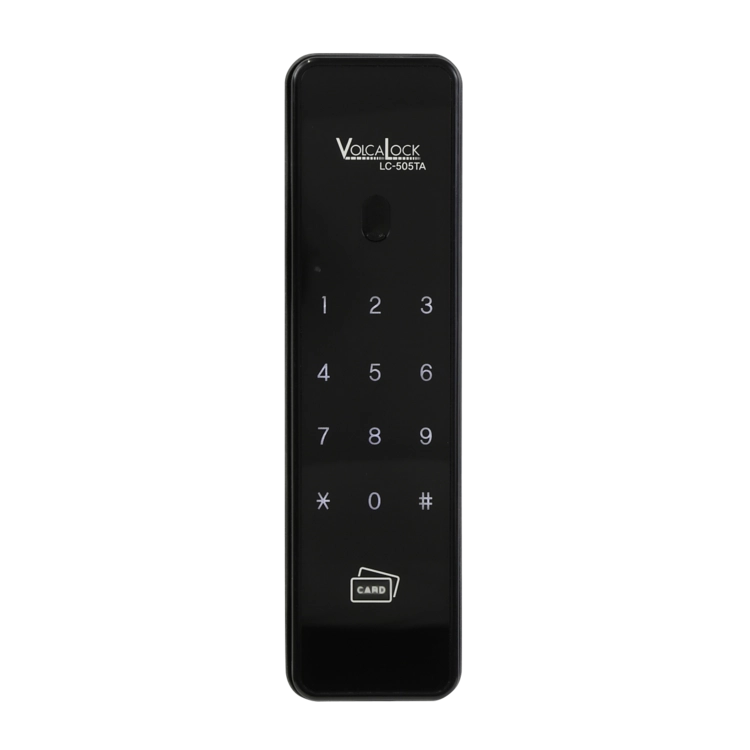

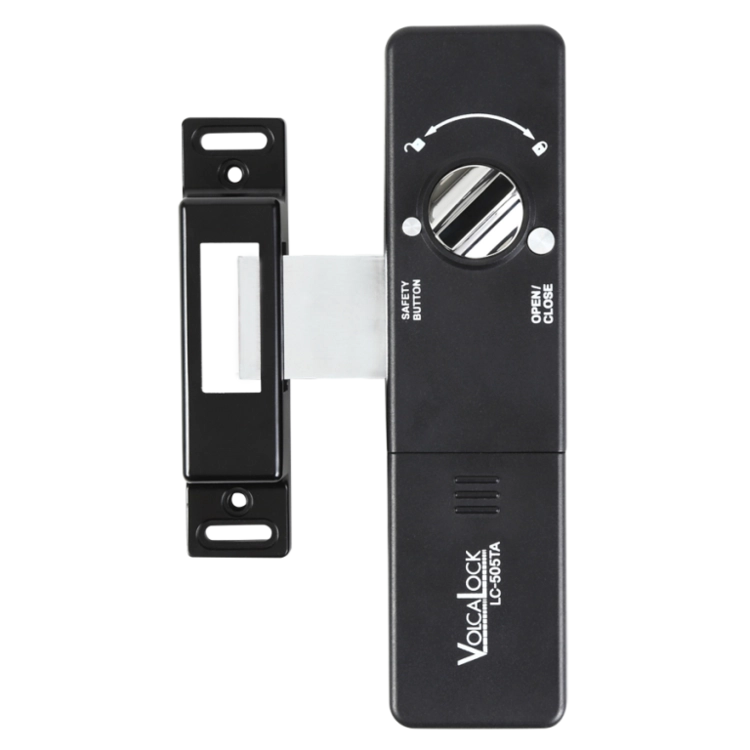

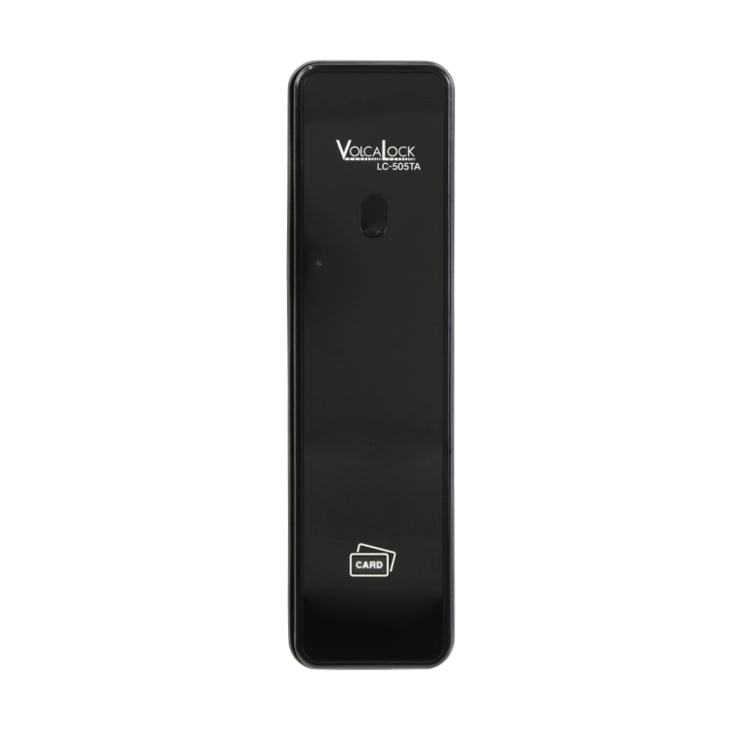

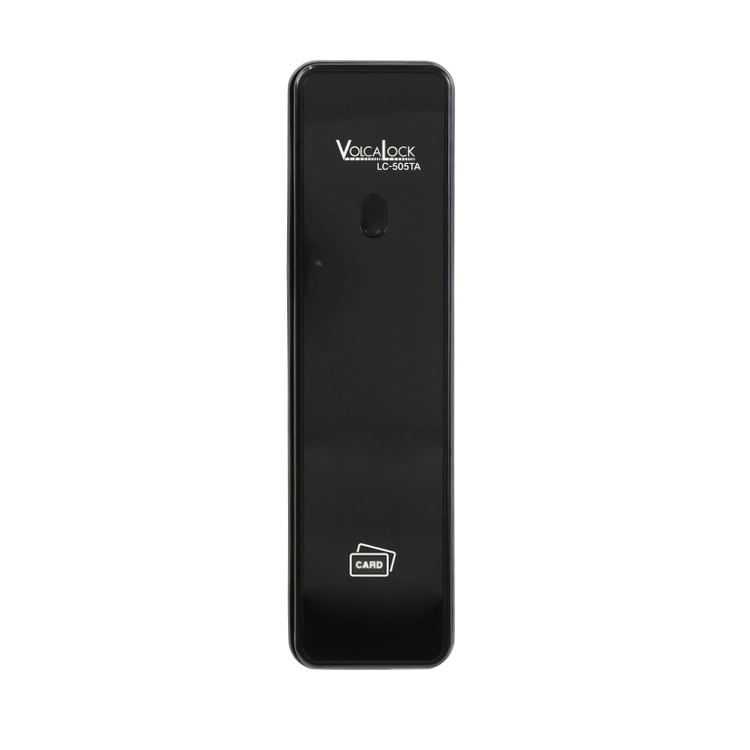

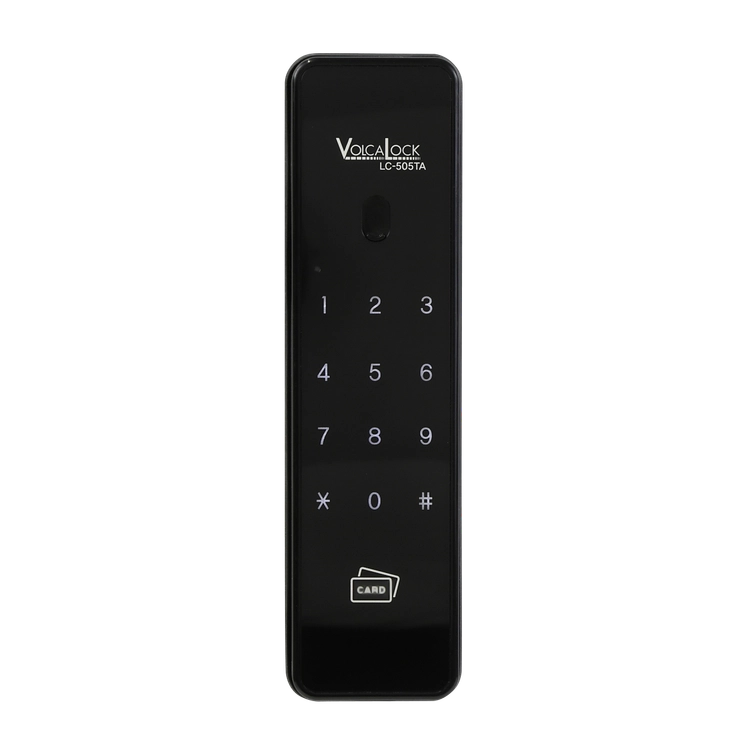

초슬림 디지털도어락 LC-505TA
폭 약 50mm 슬림 바디 + Type-C USB 이력 관리(최대 10,000건) + 카드/비밀번호/비상키/리모컨(옵션) 지원
Summary
LC-505TA는 폭 약 50mm의 초슬림 바디를 적용한 독립형 디지털도어락입니다. 슬라이딩 도어용 H 타입과 여닫이문용 D 타입으로 구성되며, MIFARE/FeliCa 카드, 비밀번호, 비상키, 리모컨 옵션을 지원합니다. Type-C USB로 최대 10,000건의 출입 이력을 CSV로 추출할 수 있고, 무전압 접점 외부입력과 DC30V 2A 저항부하 기준 릴레이 외부출력을 제공합니다. 클라우드나 상시 네트워크 없이 현장에서 운용하는 제품이며, 실시간 원격 확인과 자동 동기화는 지원하지 않습니다.
Brand: VolcaLock
LC-505TA는 폭 약 50mm의 슬림 바디를 적용한 독립형(Standalone) 디지털도어락입니다. MIFARE/FeliCa 카드 인증, 자동잠금, 이력 저장을 도어락 자체에서 처리하며, 관리자는 Type-C USB를 이용해 출입 이력을 확인하고 카드 정보를 다른 단말기로 이동할 수 있습니다. 실제 설치 가능 여부는 문 종류, 문두께, 문틀 폭, 타공 위치와 주변 간섭을 함께 확인해야 합니다.
제품 공급 및 해외 OEM·ODM 안내
LC-505TA는 일본 시장을 대상으로 개발·생산되는 디지털도어락으로, 한국 내 판매는 진행하지 않습니다. 해외 시장에서 동일하거나 유사한 사양의 디지털도어락 공급 또는 OEM·ODM 개발을 희망하는 기업은 대상 국가, 요구 사양, 인증 조건 및 예상 수량을 기재하여 JK Corporation으로 문의해 주십시오.
빠른 자료 다운로드 (일본어)
해외 기업의 제품 공급 및 OEM·ODM 프로젝트 상담은 아래 연락처를 이용해 주십시오.
해외 공급 및 OEM·ODM 상담 시 확인 사항 보기
- 대상 국가 및 판매 지역: 현지 시장, 유통 경로, 설치 대상
- 예상 수량 및 일정: 초기 주문 수량, 연간 예상 수량, 양산 희망 시점
- 문 종류: 슬라이딩 도어(미닫이) / 여닫이문(안·밖 열림)
- 문두께: 30–42mm 또는 43–60mm (H-60 / D-60 필요 여부 확인)
- 설치 환경: 실내/보호된 외부 공간 여부, 문틀 폭, 직사광선·비·눈 노출 여부, 간섭 요소(도어스토퍼 등)
- 필요 해제 방식: 카드 / 비밀번호 / 비상키 / 리모컨(옵션) / 외부입력(무전압 접점)
- 외부출력 사용 여부: 자동문 / 도어클로저 / 경광등 / 외부 제어기 연동 필요 여부 및 연결 부하 확인
- 이력 관리 필요 여부: CSV 추출 및 운영 방식(단독 기기 / 다수 기기 운영)
- 현지화 요구사항: 브랜드, 언어, 외관, 기능, 포장, 현지 인증 및 규격
설치 · 운용 체크리스트 보기
- 문틀 폭/간섭 확인: 폭 50mm 슬림 바디로 간섭을 줄이지만 현장 조건 확인 필요
- 슬라이딩 도어는 일부 현장에서 도어스토퍼 또는 추가 가공이 필요할 수 있음
- 외부 입력 연동은 무전압 접점(Dry Contact)만 허용(유전압 입력 금지)
- 외부 출력 연동 시 연결되는 부하가 릴레이 접점용량 DC30V 2A(저항부하 기준) 이하인지 확인 필요
- 비상 전원은 반드시 5V Type-C 사용(고속충전/과전압 사용 지양)
- 일부 NFC/교통카드/Apple Pay는 호환되지 않을 수 있어 전용 카드 사용 권장
특징
- 폭 약 50mm 초슬림 바디: 폭이 좁은 프레임이나 협소한 설치 공간에서 치수 검토가 용이
- Type-C USB 이력 관리: 출입/잠금/설정 변경 이력 최대 10,000건 저장 및 CSV 추출
- 카드키 정보 이동: USB로 카드키 정보를 복사/이동(※ 비밀번호·설정 값 복사 불가)
- 외부 입력(무전압 접점): 외부 장치의 Dry Contact 신호로 해제(오픈) 제어 가능
- 외부 출력(릴레이 접점): 자동문·도어클로저·경광등 등 외부기기 회로 ON/OFF 가능
- 외부 출력 접점용량: DC30V 2A, 저항부하 기준(Resistive Load)
- 전원 옵션: AA 4개(기본) + 5V Type-C 비상전원 + DC 6V 외부 전원(옵션)
- 보안모드(관리자모드): 관리자 카드 기반 등록/삭제로 무단 변경 방지
모델별 특징

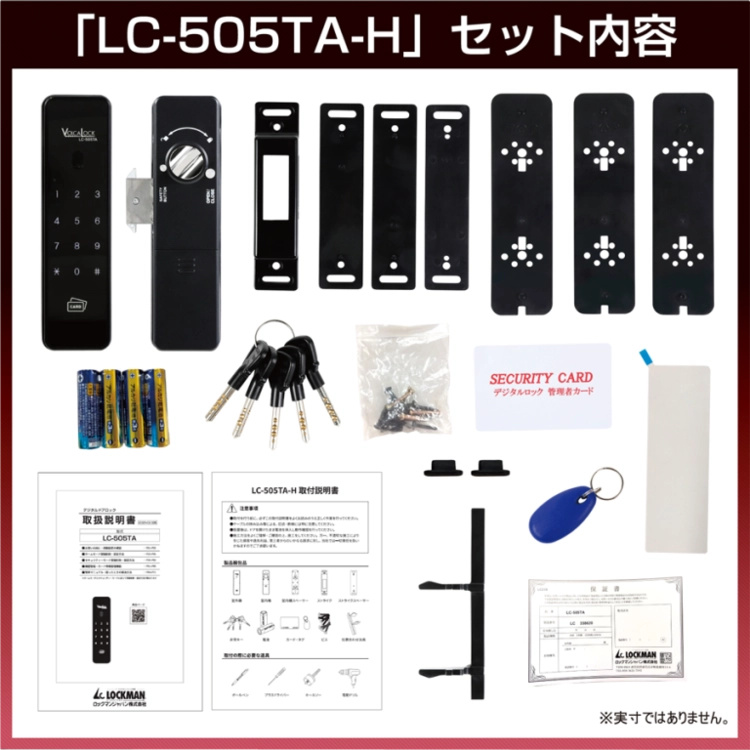

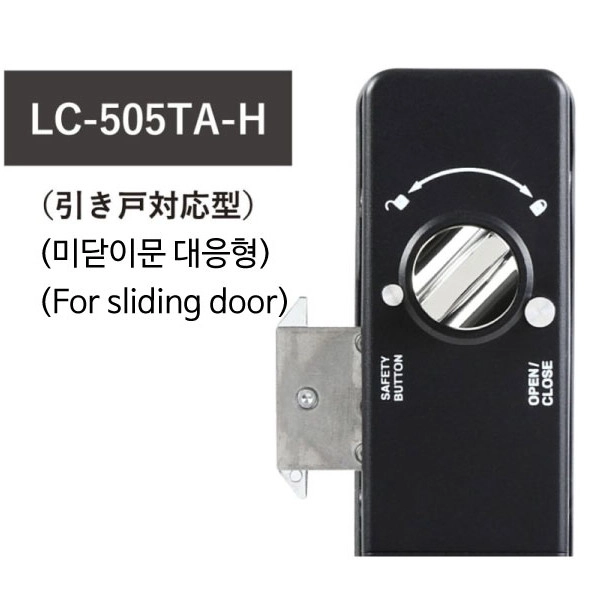

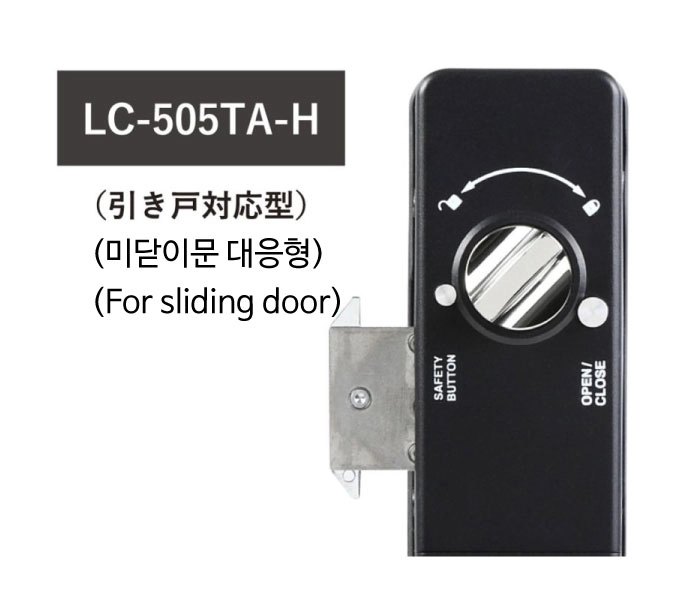

LC-505TA-H (슬라이딩 도어 전용)
- 미닫이문(슬라이딩 도어)용 구조
- 문이 닫히면 갈고리형 데드볼트가 고정되어 자동 잠금
- 슬림 바디로 문틀 주변의 설치 간섭을 줄이는 데 유리하지만, 실제 개방 폭과 간섭은 현장 구조 확인 필요
- 일부 도어는 도어스토퍼(문 멈춤)가 필요할 수 있음

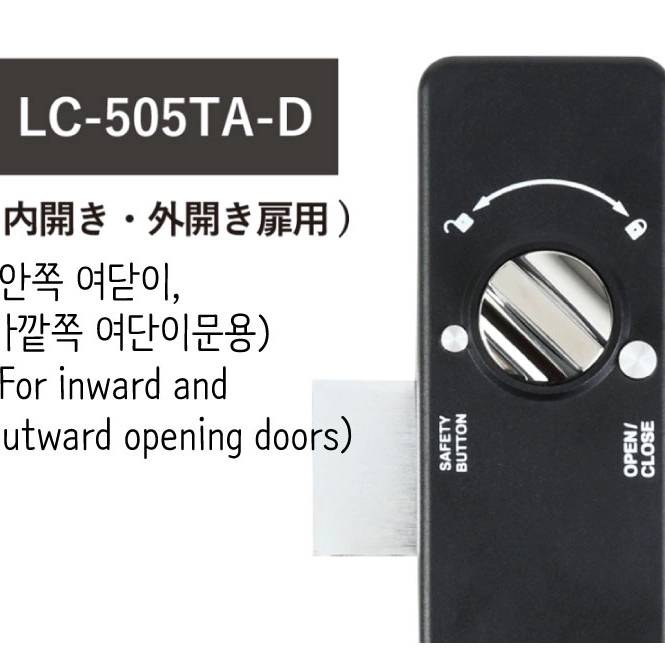

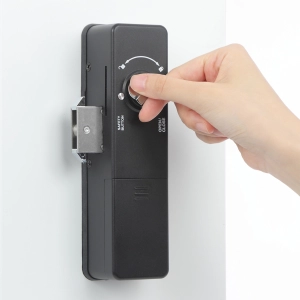

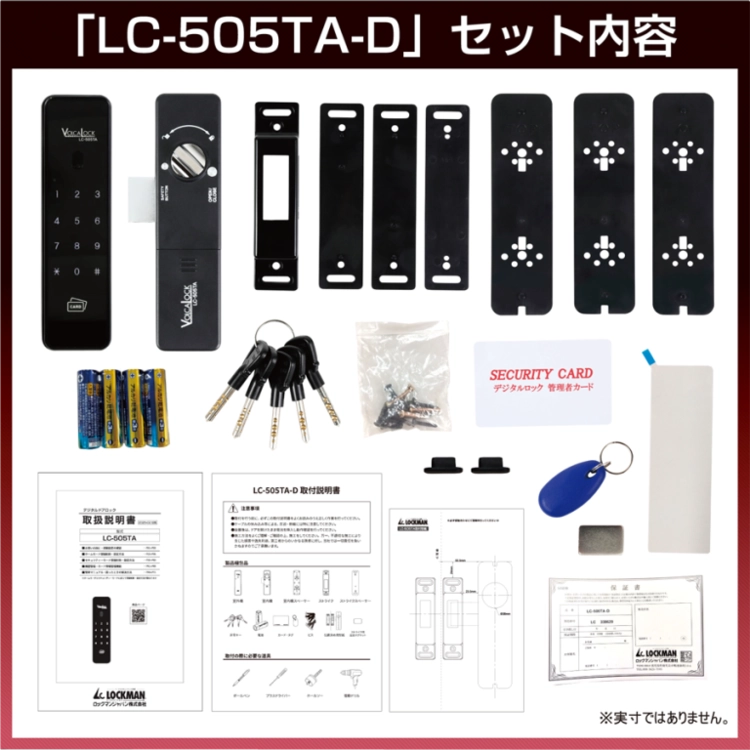

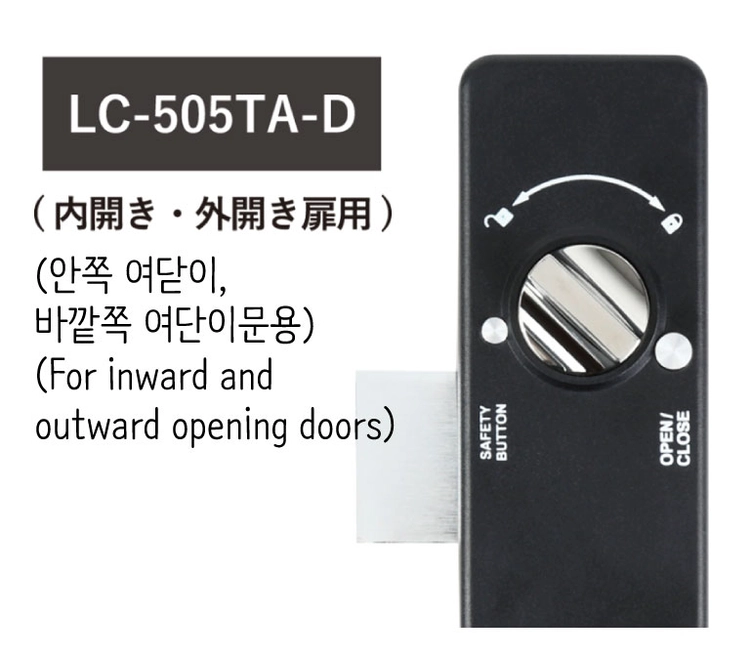

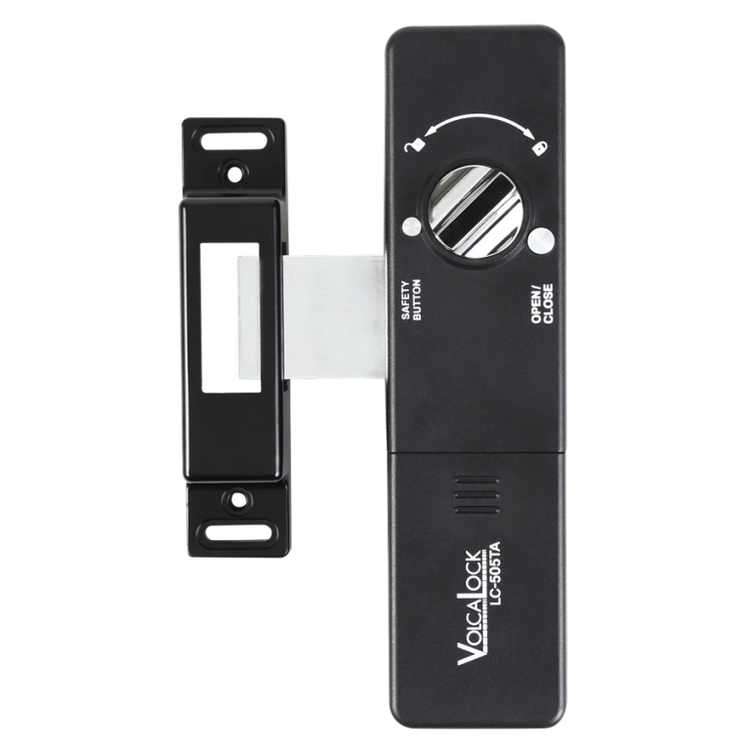

LC-505TA-D (여닫이문 전용 · 안/밖 열림)
- 안쪽/바깥쪽 여닫이문용 구조
- 닫힘 시 긴 데드볼트가 전진하여 자동 잠금
- 문두께, 열림 방향, 스트라이크 위치와 타공 조건을 확인해 적용 여부를 판단
USB 기반 독립형 시스템
LC-505TA는 카드·비밀번호 인증, 자동잠금 및 이력 저장을 도어락 자체에서 처리하는 독립형 시스템입니다. 클라우드 서버나 상시 네트워크 연결 없이 기본 출입 기능을 운용하며, Type-C USB를 통해 출입·잠금·설정 변경 이력을 관리할 수 있습니다. 운영 현장에서 저장된 사용자 식별정보와 시간 기준으로 해제·잠금 이력을 확인하고, 필요 시 CSV로 추출해 관리 자료로 활용할 수 있습니다.
클라우드 의존성을 줄이는 대신 실시간 원격 확인, 중앙집중식 관리 및 자동 데이터 동기화는 지원하지 않습니다. 이력 확인과 카드 정보 이동에는 관리자가 현장에서 USB 메모리를 사용하는 절차가 필요하므로, 다수 기기를 운영할 때는 현장 관리 방식과 담당자를 함께 정하는 것이 좋습니다.
✔ 이력 확인 (최대 10,000건 저장)
- 저장된 사용자 식별정보와 시간 기준으로 해제·잠금 이력 확인 가능
- USB 메모리로 CSV 파일 추출 → PC 열람/출력 가능
✔ 카드키 정보 복사/이동
- 등록된 카드키 정보를 USB를 이용해 다른 LC-505TA 단말기로 복사 가능
- CSV 편집을 통해 필요한 카드 정보만 선택해 복사 가능
- ※ 카드키 정보만 복사 가능(비밀번호·설정 값 복사 불가)
해제(오픈) 방식
- IC 카드 (MIFARE/FeliCa) — 최대 200장 등록 가능

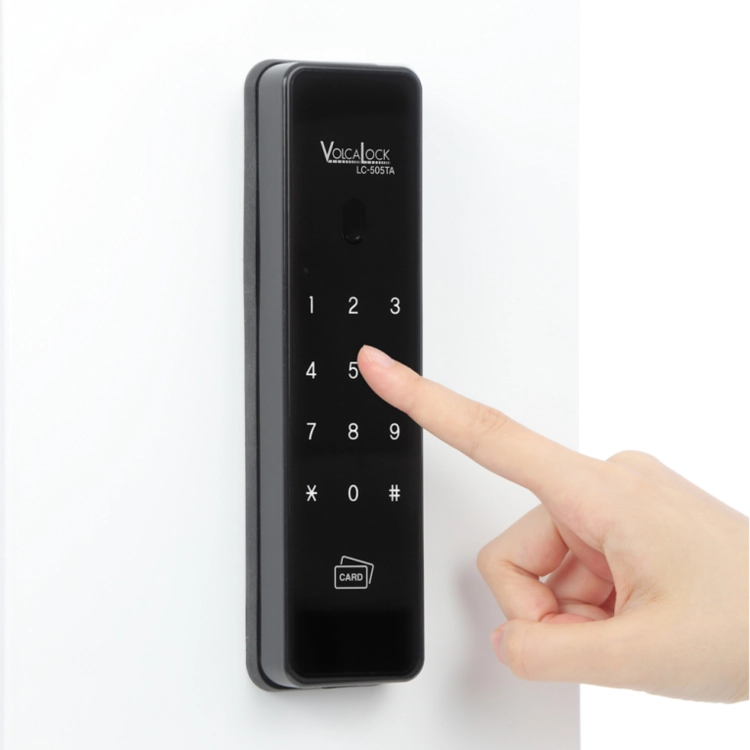

- 비밀번호 — 4~12자리, 최대 4개
- 비상키 — 기본 5개 제공

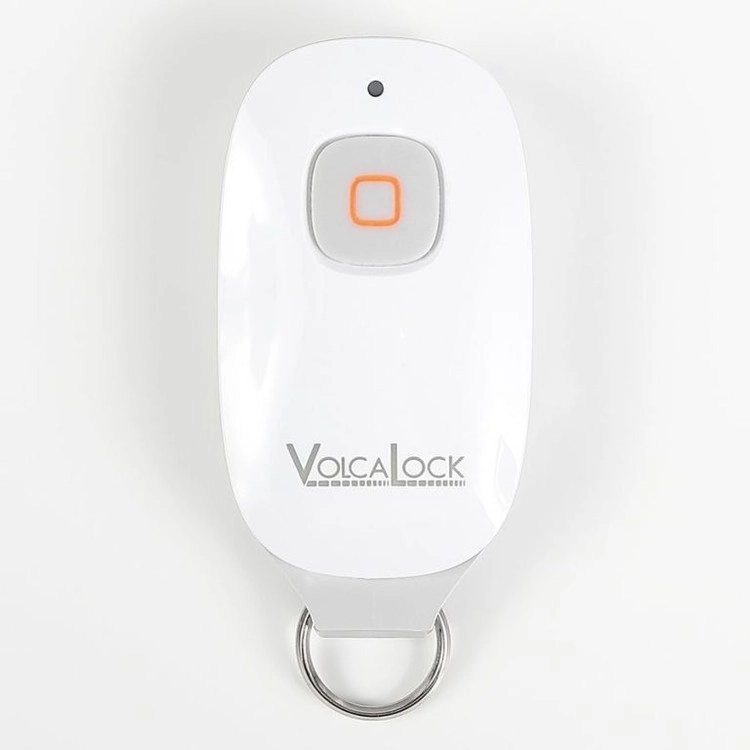

- 리모컨 해제(옵션) — 수신기/리모컨 별매, 수신거리 약 15m(환경에 따라 상이)
⚠️ 일부 스마트폰 NFC, 교통카드, Apple Pay는 호환되지 않을 수 있습니다. 운영 안정성을 위해 전용 카드 사용을 권장합니다.
관리자 카드 기반 등록·삭제 관리
- 보안모드(관리자모드) 탑재
- 관리자 카드로만 등록/삭제 가능
- 일반 사용자와 관리자 설정 권한을 구분해 운용
- 카드키 개별 등록 및 개별 삭제 가능
외부 입력 · 외부 출력 · 외부 전원 지원
- 외부 무전압 접점 입력(Dry Contact Input)으로 도어락 해제(오픈) 가능
- 외부 릴레이 접점 출력(Relay Contact Output)으로 자동문·도어클로저·경광등 등 외부기기 연동 가능
- 외부 출력 접점용량: DC30V 2A, 저항부하 기준(Resistive Load)
- 외부 전원 연결 시 배터리 없이도 사용 가능(※ 옵션 부품/배선 작업 필요)
- 비상 전원: 5V Type-C USB(모바일 배터리 등)
기타 기능
- 열림 유지 알림, 배터리 부족 알림
- 가상 비밀번호(더미코드), 침입 경보
- 운용 모드: 홈 모드(간편) / 보안 모드(관리자 전용)
외부입력과 외부출력 구분 포인트
LC-505TA의 외부입력은 외부 장비가 보내는 무전압 쇼트 신호를 도어락이 감지하는 회로입니다. 반면 외부출력은 도어락 내부 릴레이가 외부기기 쪽 회로를 ON/OFF하는 구조이므로, 연결 부하가 DC30V 2A(저항부하 기준) 이하인지 확인해야 합니다. 즉, 같은 무전압 접점이라도 Dry Contact Input과 Relay Contact Output은 용도와 확인 항목이 다릅니다.
운용 예시
▶ 병원 · 요양시설
- 호환되는 등록 카드로 출입 인증
- 슬림한 본체 구조가 필요한 문에서 설치 치수와 개방 동선을 함께 검토
▶ 매장 · 점포
- 오픈 시간 해제 유지, 마감 시간 자동 잠금 운용
- 스케줄 타이머(외부 장비) 연동 가능
▶ 기업 · 사무실
- 단말기별 등록 카드 구성으로 구역별 사용자 관리 가능
- USB로 이력 추출 후 CSV 편집 → 보고서 활용
- 등록 카드키를 여러 단말기에 USB로 복사해 운용
주요 사양 (Specification)
⚠️ 주의사항
- 비상 전원은 반드시 5V 일반 전압의 Type-C USB 전원을 사용하세요. (고속충전기/과전압 사용 지양)
- 무전압 접점 입력만 허용됩니다. 유전압 입력은 허용하지 않습니다.
- 외부 릴레이 출력 사용 시 연결 부하는 DC30V 2A(저항부하 기준) 이하로 사용해야 하며, 이를 초과하는 부하는 별도 릴레이를 사용하세요.
- 일부 스마트폰 NFC, 교통카드, Apple Pay는 호환되지 않을 수 있으므로 전용 카드 사용을 권장합니다.
- 설치 시 전기 공사는 필요 없으나, 현장에 따라 문 가공(타공)이 필요할 수 있습니다.
- 직사광선이 강한 위치에는 설치를 피해주세요.
자료 다운로드 (일본어)
영상으로 보는 LC-505TA
LC-505TA의 기본 소개, 슬라이딩도어/여닫이문 설치 방법, 보안모드 운용 방법을 영상으로 확인하실 수 있습니다. 일부 영상은 록맨재팬 공식 유튜브 영상으로 일본어로 제공되며, 영상 자체에 한국어 자막이 등록되어 있는 경우 한국어 자막이 우선 표시됩니다. 한국어 자막이 자동으로 표시되지 않을 경우, 유튜브 화면의 자막(CC) 버튼과 설정 메뉴에서 한국어 자동 번역을 선택해 보실 수 있습니다.
① LC-505TA 한글 자막 소개 영상
LC-505TA의 주요 특징과 적용 가능 환경을 한글 자막으로 간단히 확인할 수 있는 소개 영상입니다.
한국어 핵심 요약
- LC-505TA는 폭 약 50mm의 초슬림 디지털도어락으로, 좁은 문틀이나 슬라이딩도어에 적용을 검토할 수 있습니다.
- 카드, 비밀번호, 비상키, 리모컨 옵션 등 다양한 해제 방식을 지원합니다.
- Type-C USB를 통해 출입 이력 확인과 CSV 파일 추출이 가능합니다.
설치 및 운용 영상 4개 보기
② 록맨재팬 공식 LC-505TA 제품 소개
이력 관리가 가능한 LC-505TA-H / LC-505TA-D의 제품 개요를 확인할 수 있는 공식 소개 영상입니다.
한국어 핵심 요약
- LC-505TA는 별도 네트워크 공사 없이 사용할 수 있는 독립형 디지털도어락입니다.
- USB 메모리를 통해 출입 이력을 확인할 수 있어 현장 단말기별 이력 관리에 활용할 수 있습니다.
- 슬라이딩도어용 H 타입과 여닫이문용 D 타입으로 구분되며, 실제 적용 여부는 문두께·문틀·타공 조건을 확인해야 합니다.
③ LC-505TA-H 슬라이딩도어 설치 방법
미닫이문·슬라이딩도어에 적용되는 LC-505TA-H의 설치 흐름을 확인할 수 있는 영상입니다.
한국어 핵심 요약
- LC-505TA-H는 미닫이문과 슬라이딩도어에 적용되는 후크 타입 디지털도어락입니다.
- 문이 닫히면 갈고리형 데드볼트가 걸리면서 자동 잠금이 이루어지는 구조입니다.
- 폭이 좁은 프레임처럼 설치 공간이 제한된 도어에서 치수 검토가 용이한 모델입니다.
④ LC-505TA-D 여닫이문 설치 방법
안쪽/바깥쪽 여닫이문에 적용되는 LC-505TA-D의 설치 흐름을 확인할 수 있는 영상입니다.
한국어 핵심 요약
- LC-505TA-D는 일반 여닫이문에 적용되는 데드볼트 타입 디지털도어락입니다.
- 안쪽 또는 바깥쪽으로 열리는 여닫이문에 맞춰 설치 방향을 검토할 수 있습니다.
- 문 방향과 문 두께를 확인한 뒤, 현장 조건에 맞춰 설치 위치와 스트라이크 위치를 조정합니다.
⑤ 보안모드 및 카드 개별 등록·삭제 설명
관리자 카드 기반 보안모드와 카드키 개별 등록·삭제 운용 방식을 확인할 수 있는 설명 영상입니다.
한국어 핵심 요약
- 보안모드에서는 관리자 카드가 있어야 카드 등록과 삭제를 관리할 수 있습니다.
- 카드를 분실한 경우에도 개별 삭제가 가능해, 전체 카드를 다시 등록해야 하는 불편을 줄일 수 있습니다.
- 보안 모드에서는 카드 최대 200장 등록과 개별 관리 기능을 사용할 수 있습니다.
📌 함께 보면 이해가 더 쉬운 글
LC-505TA는 일본 시장용 초슬림 디지털도어락으로, 폭 50mm 슬림 바디, Type-C USB 이력관리, MIFARE/FeliCa 카드 인증, 무전압 접점 연동, 리모컨과 무선통신 구조, 자동잠금 방식을 함께 이해하면 제품 선정과 설치 상담이 훨씬 쉬워집니다.
추가 관련 글 6개 보기
🔗 관련 제품
해외 공급 및 OEM·ODM 프로젝트 상담
English Summary
LC-505TA is an ultra-slim standalone digital door lock for sliding doors, swing doors, and narrow frames. It supports MIFARE/FeliCa cards, PIN codes, emergency keys, optional remote control, automatic locking, Type-C USB event-log management, CSV export, dry-contact input, and relay-contact output. Authentication and event storage operate locally without a cloud server or permanent network connection. Real-time remote monitoring and automatic synchronization are not supported. The product is developed for the Japanese market and is available for overseas supply and OEM/ODM consultation.
