비주택 시설용 자동시정형 스탠드얼론 텐키카드락
미와락(MIWA) 자동시정형 텐키카드락 TK5LT / TK5LT3312
Standalone Battery-Powered Ten-Key Card Lock / Auto-Locking / MIFARE · FeliCa
요약
미와락(MIWA LOCK) TK5LT / TK5LT3312는 건전지로 작동하는 스탠드얼론 디지털도어락으로, 전원 배선 없이 카드 인증, 텐키 비밀번호, 기계식 키를 함께 사용할 수 있는 자동시정형 텐키카드락입니다. MIFARE와 FeliCa 계열 카드 운용, 자동잠금, 안티패닉 기능, USB 등록 정보 관리, 선택형 관리 PC 소프트웨어를 지원하며, 오피스·병원·학교 등 비주택 시설 출입문에 적합합니다. 기존 TK4LT 교체 시에는 TK5LT3312를 우선 검토하지만 추가 타공 여부를 도면으로 확인해야 합니다.
미와락 TK5LT / TK5LT3312는 건전지로 동작하는 스탠드얼론 전자락으로, 전원 배선 없이 출입문에 설치하여 카드, 텐키 비밀번호, 기계식 키로 운용할 수 있는 자동시정형 텐키카드락입니다.
주요 용도는 통용구, 오피스 간막이문, 병원, 학교 등 비주택 시설의 출입문입니다. 문을 닫으면 래치가 더블스로우되어 데드볼트 역할을 하며 자동으로 시정되는 구조입니다.
TK5LT는 레버핸들정(LA)에서 교체하기 쉬운 세퍼레이트 타입이고, TK5LT3312는 기존 TK4LT / FKALT에서 교체하기 쉬운 일체형 타입입니다. 다만 기존 문 가공과 완전히 동일한 직접 호환품이라는 뜻은 아니며, 특히 TK4LT 교체에서는 추가 타공 여부를 설치도와 함께 확인해야 합니다.
MIWA 종합 카탈로그 기준 핵심 확인사항
- TK5LT는 LA 계열 레버핸들정 교체에 적합한 세퍼레이트 타입, TK5LT3312는 TK4LT·FKALT 교체에 적합한 일체형 타입입니다.
- 장착 가능 실린더는 U9 / WR / PR / JN, 백셋은 51 / 64mm, 설치 가능 문두께는 33mm 이상~66mm 미만입니다.
- 대표 형식은 TK5LT＊-2와 TK5LT3312-2이며, ＊는 레버핸들 형상을 의미합니다.
- 실외측·실내측 유닛 마감은 SF 또는 BK를 지정하여 발주합니다.
- 관리 기능 확장 시 SFMT-JU01 관리 PC 소프트웨어와 관련 등록기기 적용 여부를 함께 검토합니다.
상담 준비사항 9개 보기
- 모델: TK5LT 세퍼레이트 타입 또는 TK5LT3312 일체형 타입
- 기존 제품: LA / TK4LT / FKALT 등 교체 대상 모델
- 실린더 타입: U9 / WR / PR / JN 실린더 정보
- 백셋: 51 / 64 mm 백셋(Backset)이란? – 도어락 손잡이 중심에서 잠금장치까지의 기준 거리
- 문두께: 33mm 이상~66mm 미만 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 사용 카드: MIFARE / FeliCa / FKL 카드 / FL 키헤드 / 교통계 IC카드 등
- 기존 마스터키 시스템 편입 여부, 키 번호 또는 마스터키 번호 보유 여부
- 컨스트럭션 키 사용 여부와 공사 완료 후 해제 계획
- 교체 현장: 기존 제품 형식, 문 전면·측면·실내측 사진, 기존 타공 도면 보유 여부
선정·설치 체크리스트 6개 보기
- TK5LT는 LA 계열 레버핸들정에서 교체 검토, TK5LT3312는 TK4LT/FKALT 교체 검토에 적합합니다.
- 자동시정 구조이므로 문닫힘 상태, 래치 걸림, 문틀 간격, 타공 상태를 함께 확인해야 합니다.
- 출입 이력 관리가 필요하면 SFMT-JU01 관리 PC 소프트웨어 옵션을 함께 검토합니다.
- 외부 노출 출입문에 설치할 경우 방수 성능은 실외측 JIS 보호등급 5, 실내측 JIS 보호등급 4 기준으로 검토합니다.
- 저온 환경에서는 AA 리튬전지 사용을 기준으로 검토하는 것이 안전합니다.
- JK Corporation 실무 안내: TK5LT / TK5LT3312는 일본식 레버핸들 모티스락과 문 가공 구조를 기준으로 설계된 제품입니다. 한국의 일체형 디지털도어락 타공과 바로 호환된다고 판단하지 말고, 백셋·문두께·핸들·실린더 위치·문틀 간격을 도면으로 확인해야 합니다.
주문·선정 시 확인할 항목
먼저 교체 대상과 제품 구조를 기준으로 모델을 선택한 뒤, 실린더·백셋·문두께·마감 조건을 공통으로 확인합니다.
TK5LT
세퍼레이트 타입- 주요 교체 대상: LA 계열 레버핸들정
- 대표 형식: TK5LT＊-2
- 적합한 경우: 기존 LA 계열 구조를 활용해 교체할 때
- 주의사항: ＊는 레버핸들 형상이며, 기존 문 가공과 핸들 조건을 확인
TK5LT3312
일체형 타입- 주요 교체 대상: TK4LT / FKALT
- 대표 형식: TK5LT3312-2
- 적합한 경우: 기존 TK4LT·FKALT에서 일체형으로 교체할 때
- 주의사항: 기존 타공과 추가 가공 가능성을 도면으로 확인
두 모델 공통 확인사항
- 실린더: U9 / WR / PR / JN — 기존 마스터키 시스템 편입 여부 확인
- 백셋: 51 / 64mm — 기존 모티스와 타공 규격 확인
- 문두께: 33mm 이상~66mm 미만 — 실제 문두께와 도면 일치 확인
- 마감: SF / BK — 실외측·실내측 유닛 마감 지정
- 현장 사진: 문 전면·측면·실내측, 기존 제품 형식과 타공 상태 확인

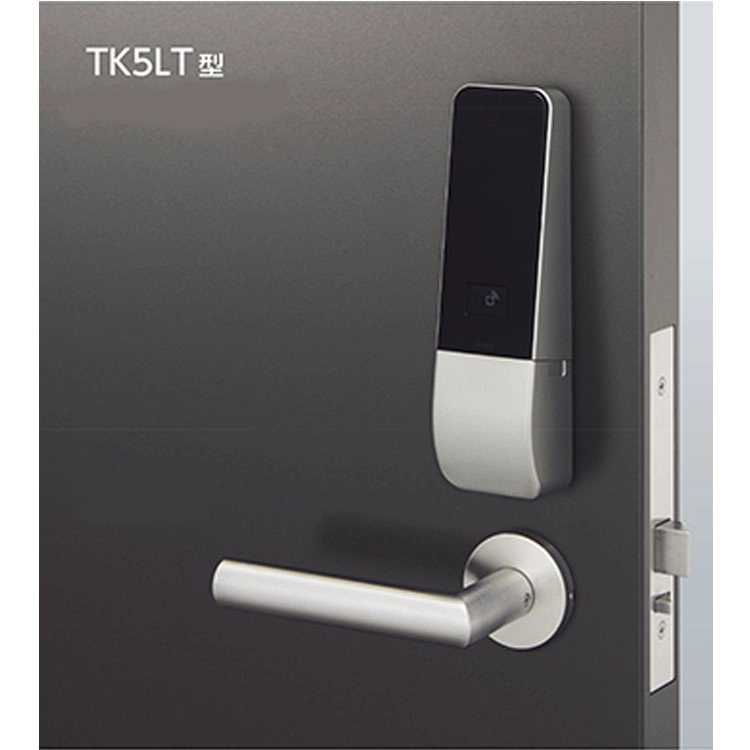

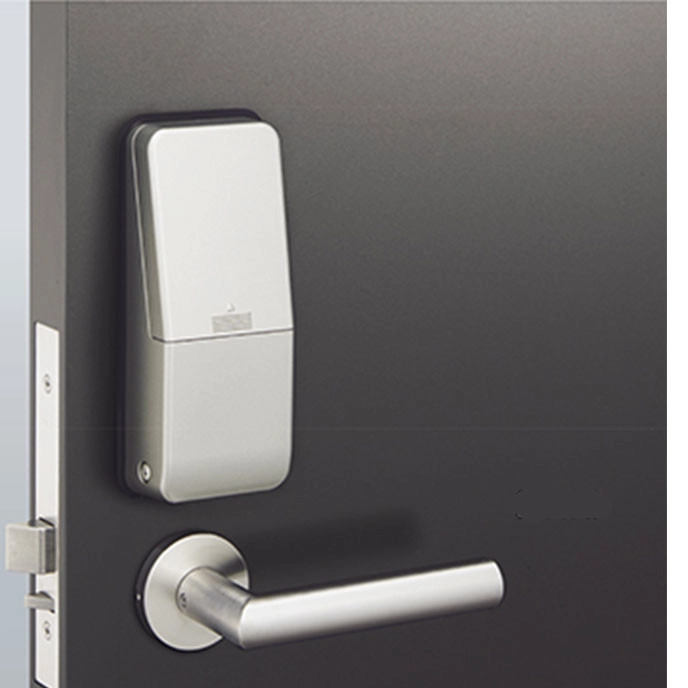

TK5LT 세퍼레이트 타입

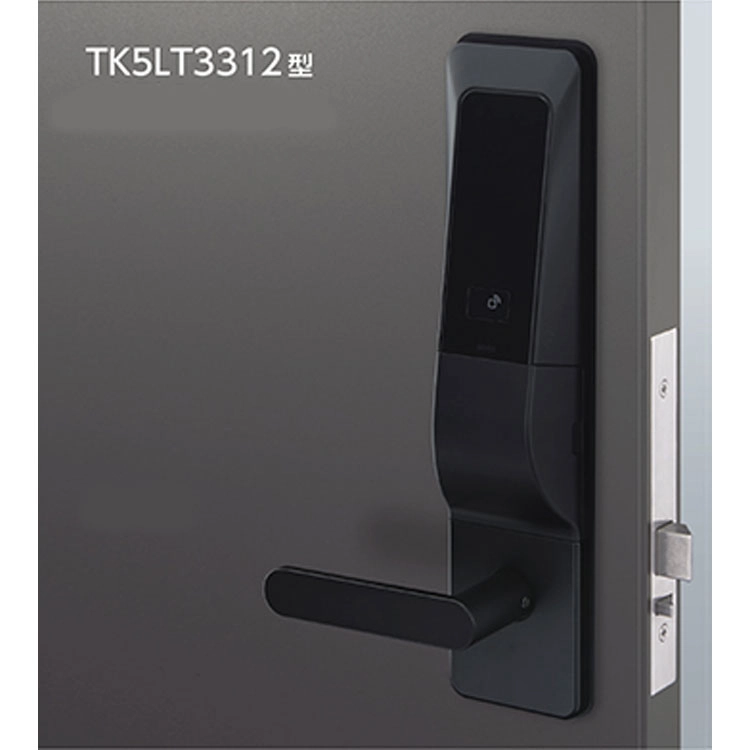

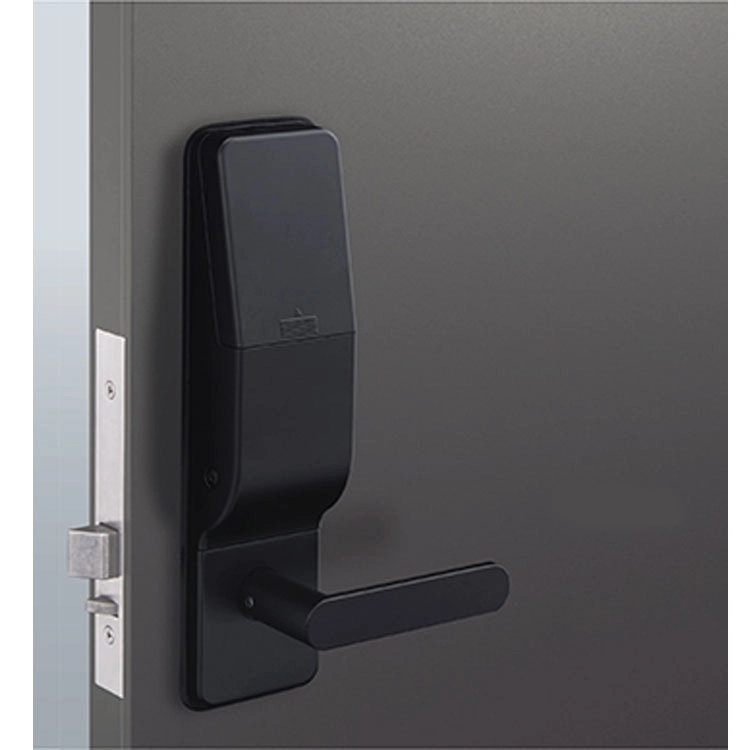

TK5LT3312 일체형 타입
특징
- 카드와 텐키 비밀번호의 멀티 인증 방식
- 카드, 텐키 비밀번호, 기계식 키의 3가지 방법으로 해정할 수 있습니다.
- 카드는 MIFARE와 FeliCa를 사용할 수 있습니다.
- OR 인증 모드: 카드 또는 텐키 비밀번호 중 하나만으로 해정합니다.
- AND 인증 모드: 카드와 텐키 비밀번호를 모두 사용해야 해정되는 고보안 모드입니다.
- 자동시정형 구조: 문을 닫으면 래치가 더블스로우되어 데드볼트 역할을 하며 자동으로 잠깁니다. 설정에 따라 연속해정 운용도 가능합니다.
카드와 텐키 비밀번호 인증 방식
- 다양한 ID 포맷 대응
- 미와락 오리지널 포맷인 MIFARE Plus 카드, MP 키헤드, FKL 카드, FL 키헤드에 대응합니다.
- 별도의 설정 카드(유료)를 사용하면 MIFARE Standard 1K/4K 또는 FeliCa 카드에도 대응할 수 있습니다.
- 교통계 IC카드 등 카드 제조번호(IDm/UID)를 인증 ID로 사용하는 것도 가능합니다.
- IDm/UID만을 인증값으로 사용하는 방식은 카드의 보안 애플리케이션 영역을 이용하는 방식보다 복제·노출 측면에서 보안성이 낮을 수 있습니다. 고보안 현장에서는 MIWA 전용 포맷 또는 별도의 보안 설계를 우선 검토해야 합니다.
- 안티패닉 기능: 실내측에서는 언제나 핸들 조작만으로 해정할 수 있어 비상 시 피난 동선을 확보할 수 있습니다.
- TK5LT3312 일체형 타입: 기존 TK4LT에서 교체하기 쉬운 구조이며, 문에 추가 가공을 하는 방식으로 교체 검토가 가능합니다.
기능·설치·도면·영상 자료 보기

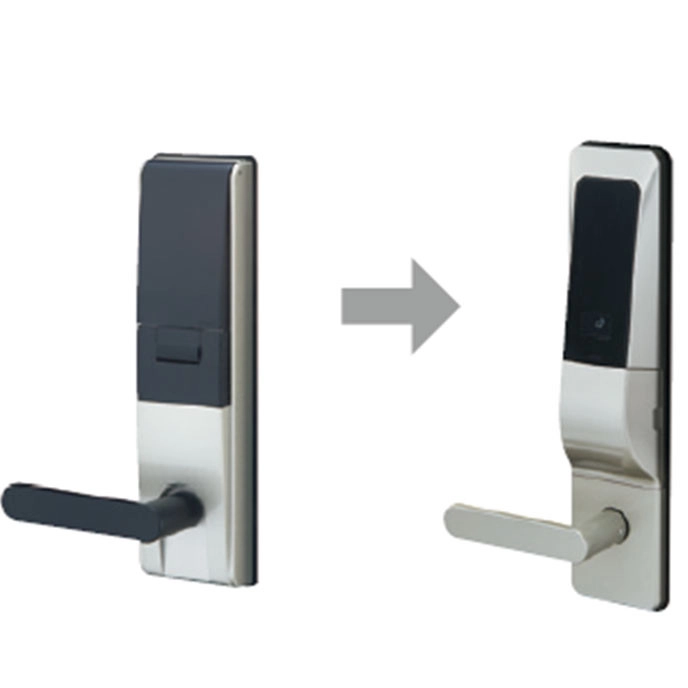

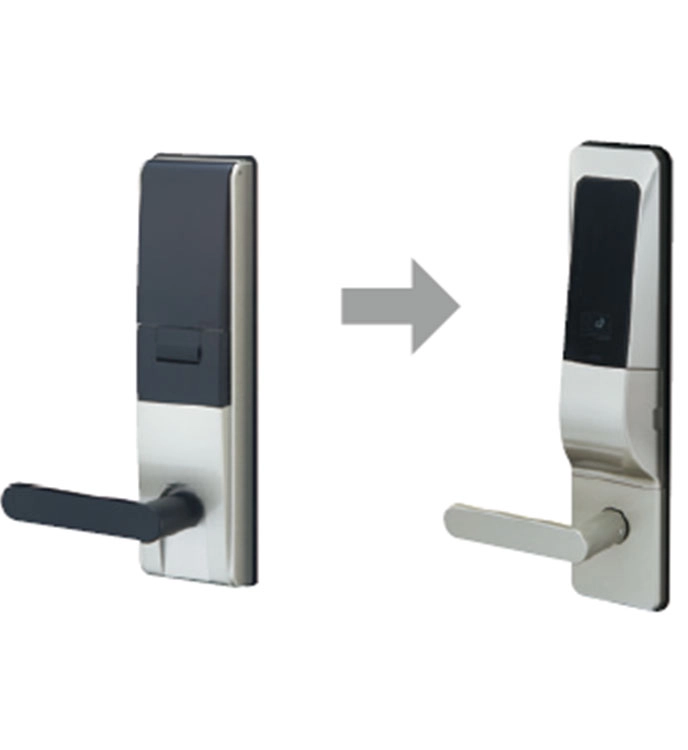

TK4LT에서 TK5LT3312로의 교체 구조
엿보기 방지와 페이크 PIN 기능

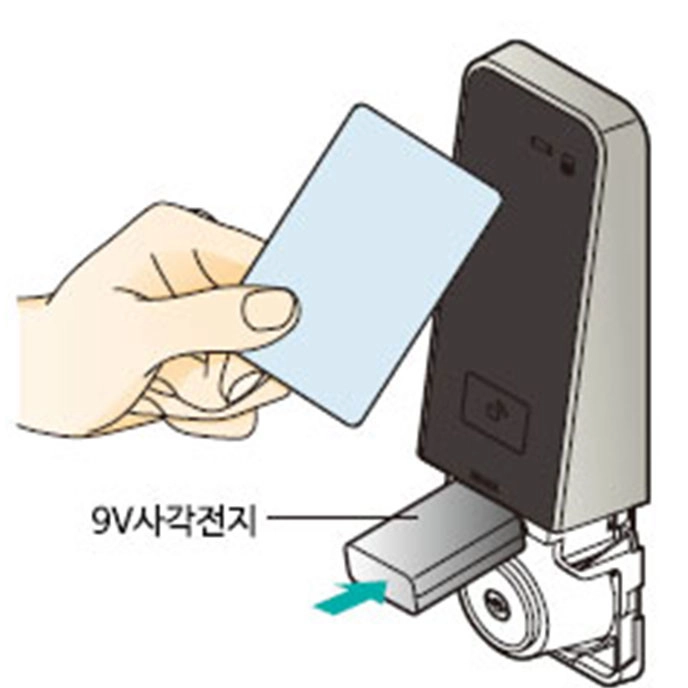

9V 비상 전원 단자
TK5LT 시리즈 기능 구성
TK5LT 외형 치수와 설치도
TK5LT3312 외형 치수와 설치도
TK5LT3312 설치방법 영상
기존 TK4LT에서 TK5LT3312로 교체할 때의 추가 가공과 설치 흐름을 확인할 수 있는 일본어 영상입니다.
TK4LT에서 TK5LT3312로 교체하는 설치 과정
- USB 메모리를 이용한 등록 정보 내보내기/읽어오기: 실내 유닛의 USB 슬롯에 시판 USB 메모리를 삽입하여 등록 정보를 내보내거나 읽어올 수 있습니다.
- 관리모드 지원: 관리자 권한을 부여하여 보안성이 높은 모드로 운용할 수 있습니다.
- 실외측 핸들은 시정 시 고정: 카드 또는 텐키로 ID 인증을 하면 핸들 조작이 가능해지고, 핸들로 래치를 당겨 해정합니다.
- 건전지 운용: AA 알카라인 건전지 또는 AA 리튬전지 4개를 사용합니다. 1일 10회 조작 기준 전지수명은 약 3년입니다.
- 사용 온도: 알카라인 건전지 사용 시 0℃~+50℃, 리튬전지 사용 시 -30℃~+50℃ 범위에서 사용할 수 있습니다. 두 경우 모두 결로가 없어야 합니다.
- 실외 도어 설치 검토 가능: 실외측 유닛은 JIS C0920 보호등급 5(IPX5), 실내측 유닛은 보호등급 4(IPX4) 기준입니다. 실제 설치에서는 문 구조, 처마, 우천 노출과 결로 조건을 함께 확인해야 합니다.
- 커버 내부 실린더 내장: 실린더 커버를 열고 기계식 키로 해정할 수 있습니다.
실린더 커버 내부의 비상용 실린더
- 방범성 강화: 텐키는 측면에서 표시가 잘 보이지 않는 엿보기 방지 기능과 조작 흔적을 숨기는 페이크 PIN 기능을 갖추고 있습니다.

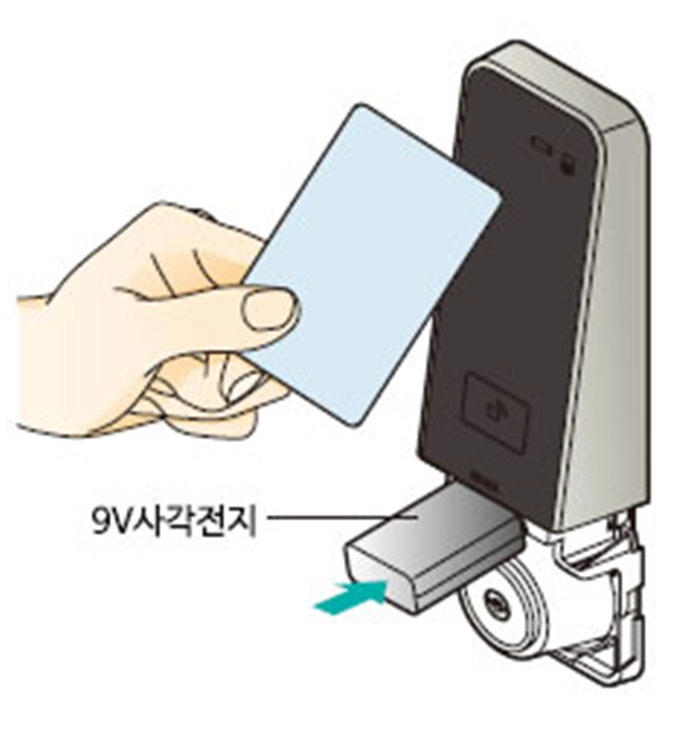

- 비상용 배터리 급전 단자: 건전지가 방전된 경우에도 9V 알카라인 사각 건전지를 비상 전원 단자에 연결하여 전원을 공급할 수 있습니다.
- 출입 이력 관리: 본체에 저장되는 이력과 SFMT-JU01에서 관리하는 누적 이력은 구분하여 확인해야 합니다. 로그 저장 건수, 초과 시 처리 방식, USB 내보내기 범위는 실제 운용 조건과 소프트웨어 버전에 따라 달라질 수 있으므로 별도 확인이 필요합니다.
기능
TK5LT / TK5LT3312는 카드 리더, 텐키 비밀번호, 기계식 키를 함께 사용하는 자동시정형 텐키카드락입니다. 장착 가능 실린더는 U9 / WR / PR / JN이며, 기존 문 가공과 교체 대상에 따라 분리형 TK5LT 또는 일체형 TK5LT3312를 선택합니다.
- 장착 가능 실린더: U9 / WR / PR / JN

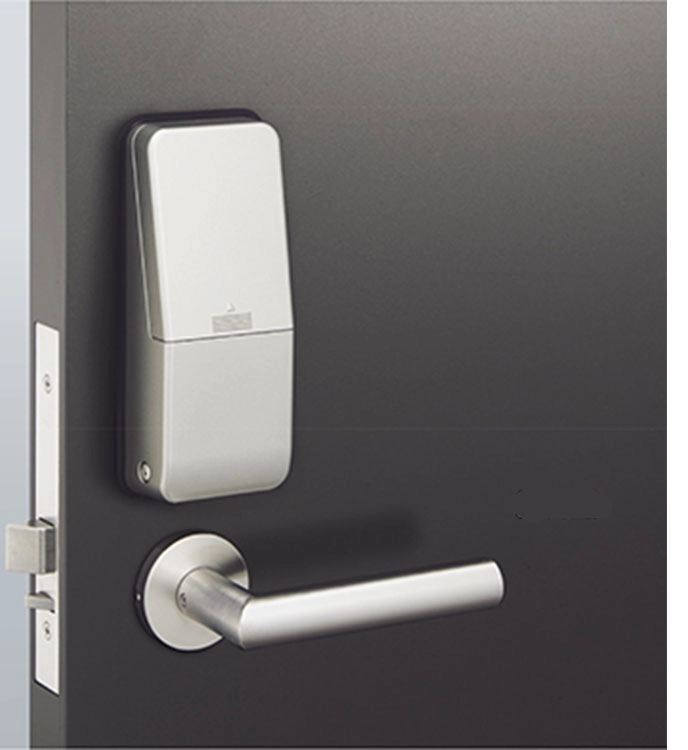

- TK5LT*-2 분리형 타입: LA 계열 레버핸들정에서 교체하기 쉬운 구조입니다.
- TK5LT3312-2 일체형 타입: 기존 TK4LT / FKALT 계열에서 교체하기 쉬운 구조입니다.

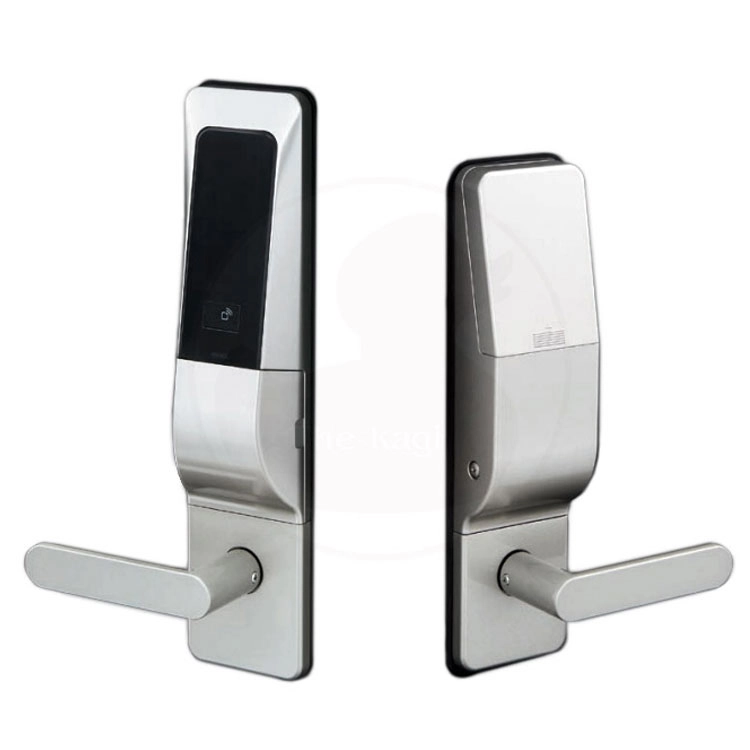

- 실외측 구성: 카드 리더 + 텐키(비밀번호) + 레버핸들
- 실내측 구성: 레버핸들, 실내측에서는 안티패닉 기능으로 항상 핸들 조작만으로 해정 가능
- 주요 적용: 통용구, 오피스 간막이문, 병원, 학교 등 비주택 시설 출입문
| 구분 | 내용 |
|---|---|
| 장착 가능 실린더 | U9 / WR / PR / JN |
| 모델 구성 | TK5LT*-2 분리형 타입 / TK5LT3312-2 일체형 타입 |
| 실외측 구성 | 텐키, 카드 리더, 비상용 실린더, 시정 시 고정되는 레버핸들 |
| 실내측 구성 | 레버핸들 |
| 용도 예 | 오피스 간막이문, 통용구, 병원, 학교 등 비주택 시설 출입문 |
| 해정 방식 | 카드 / 텐키 비밀번호 / 기계식 키 |
| 인증 모드 | OR 인증 모드 / AND 인증 모드 선택 가능 |
| 자동시정 | 문을 닫으면 래치가 더블스로우되어 데드볼트 역할을 하며 자동 시정 |
| 안티패닉 | 실내측에서는 항상 핸들 조작만으로 해정 가능 |
| 관리 기능 | 관리모드, USB 등록 정보 내보내기/읽어오기, 관리 PC 소프트웨어 연동 |
사양
- 설치 가능 문두께: 33mm 이상, 66mm 미만
- 백셋(Backset): 51 / 64 mm
- 유효 치리(문과 문틀 간격): 6mm 이내
- 재질/마감: 패널은 아크릴 수지, 기타 부분은 ABS 수지, 실버 도장(SF) / 블랙 도장(BK)
- 적용 카드/ID 매체:
- MIFARE Plus 카드: TLNF-C01
- MP 키헤드: TLNF-K01
- FKL 카드
- FL 키헤드: TLFL-K01
- MIFARE Standard 1K/4K, FeliCa
- 교통계 IC카드, 전자머니, 사원증 등 제조번호 인증 검토 가능
- 사용전파: 13.56 MHz
- 등록 ID:
- 카드: 최대 1,000장
- 관리모드 사용 시: 관리카드 5장 / 사용자카드 995장
- 관리모드 미사용 시: 사용자카드 1,000장
- 비밀번호: 관리용 비밀번호 1개(4~12자리), 일반 비밀번호 9개(2~12자리)
- 좌수/우수: 공통 (모티스는 절환레버로 변경, 실내외기는 설정 메뉴로 변경)
- 사용 전원: AA 알카라인 건전지 또는 AA 리튬전지 4개
- 전지수명: 1일 10회 조작 기준 약 3년
- 비상용 전원: 9V 알카라인 사각 건전지 1개
- 카드 검지 거리: 카드 약 10mm, 키헤드 접촉
- 사용 온습도 범위:
- 알카라인 건전지 사용 시: 0℃~+50℃ / 20~80%RH (결로 없을 것)
- 리튬전지 사용 시: -30℃~+50℃ / 20~80%RH (결로 없을 것)
- 방수성능: 실외측 JIS C0920 보호등급 5(IPX5, 방분류형) / 실내측 JIS C0920 보호등급 4(IPX4, 방말형)
- 내장 시계: 월차 ±10초 이하 (주위온도 0℃~+50℃ 기준)
- 사용 가능 USB 슬롯: USB 2.0 Type-A, FAT32, 여유 용량 128MB 이상 ※ 암호화 또는 비밀번호 잠금 기능이 있는 USB 메모리는 사용할 수 없습니다.
- 관련기기: 관리 PC 소프트웨어 SFMT-JU01 (Soft Version 2.0.0 이상 대응)
주문 및 사용 시 주의사항
- 본 제품은 실외측/실내측 유닛의 마감 기호(SF 또는 BK)를 지정하여 발주해야 합니다.
- TK5LT 분리형 타입의 레버핸들 형상은 별도 선택 사항이며, 적용 가능한 핸들 형상과 마감 조건을 확인해야 합니다.
- AA 리튬전지를 사용하는 경우 별도 준비가 필요하며, ID 키는 별매품입니다.
- AA 망간 건전지 및 충전식 전지는 사용하지 마십시오.
- 비상용 실린더에 컨스트럭션 장치를 사용하는 경우, 공사 완료 후 반드시 컨스트럭션 장치를 해제해야 합니다.
- 심장박동기 또는 ICD를 착용한 사용자가 있는 현장에서는 카드 리더 사용 조건을 별도로 확인하는 것이 좋습니다.

📌 함께 보면 이해가 더 쉬운 글
TK5LT / TK5LT3312는 자동시정형 스탠드얼론 텐키카드락으로, IC카드 인증, 자동잠금 구조, 백셋·문두께·타공 규격, 실린더·마스터키, 기존 TK4LT 교체 호환성을 함께 확인해야 현장 적용 판단이 쉬워집니다.
구조/설치
MIWA 실무
관련제품
- 미와락 랜덤 텐키락 TK4L — 현행 수동형 TK4L과 단종된 자동형 TK4LT의 차이, TK5LT3312 교체 흐름 비교용
- 미와락 실린더 / 키뭉치 — U9·PR·JN 실린더 및 키 관리 상담용
- 미와락 모티스락 U9LA53-1 — LA 계열 레버핸들정 교체 조건 비교용
- 미와락 전기정 U9AL3M — 스탠드얼론이 아닌 출입통제 전기정 방식 검토용
English Summary
The MIWA TK5LT / TK5LT3312 Series is a standalone, battery-powered, auto-locking ten-key card lock for non-residential doors. TK5LT is a separate-type model suited to LA-series retrofit, while TK5LT3312 is an integrated model intended for easier TK4LT / FKALT replacement. Additional door preparation may still be required. The series supports MIFARE and FeliCa credentials, PINs, mechanical key override, OR / AND authentication, anti-panic egress, USB data handling, and optional SFMT-JU01 management software. Confirm cylinder, master-key system, backset, door thickness, finish, credential format, battery type, weather exposure, and preparation drawings before ordering.
비주택 시설용 자동시정형 스탠드얼론 텐키카드락
미와락(MIWA) 자동시정형 텐키카드락 TK5LT / TK5LT3312
Standalone Battery-Powered Ten-Key Card Lock / Auto-Locking / MIFARE · FeliCa
요약
미와락(MIWA LOCK) TK5LT / TK5LT3312는 건전지로 작동하는 스탠드얼론 디지털도어락으로, 전원 배선 없이 카드 인증, 텐키 비밀번호, 기계식 키를 함께 사용할 수 있는 자동시정형 텐키카드락입니다. MIFARE와 FeliCa 계열 카드 운용, 자동잠금, 안티패닉 기능, USB 등록 정보 관리, 선택형 관리 PC 소프트웨어를 지원하며, 오피스·병원·학교 등 비주택 시설 출입문에 적합합니다. 기존 TK4LT 교체 시에는 TK5LT3312를 우선 검토하지만 추가 타공 여부를 도면으로 확인해야 합니다.
미와락 TK5LT / TK5LT3312는 건전지로 동작하는 스탠드얼론 전자락으로, 전원 배선 없이 출입문에 설치하여 카드, 텐키 비밀번호, 기계식 키로 운용할 수 있는 자동시정형 텐키카드락입니다.
주요 용도는 통용구, 오피스 간막이문, 병원, 학교 등 비주택 시설의 출입문입니다. 문을 닫으면 래치가 더블스로우되어 데드볼트 역할을 하며 자동으로 시정되는 구조입니다.
TK5LT는 레버핸들정(LA)에서 교체하기 쉬운 세퍼레이트 타입이고, TK5LT3312는 기존 TK4LT / FKALT에서 교체하기 쉬운 일체형 타입입니다. 다만 기존 문 가공과 완전히 동일한 직접 호환품이라는 뜻은 아니며, 특히 TK4LT 교체에서는 추가 타공 여부를 설치도와 함께 확인해야 합니다.
MIWA 종합 카탈로그 기준 핵심 확인사항
- TK5LT는 LA 계열 레버핸들정 교체에 적합한 세퍼레이트 타입, TK5LT3312는 TK4LT·FKALT 교체에 적합한 일체형 타입입니다.
- 장착 가능 실린더는 U9 / WR / PR / JN, 백셋은 51 / 64mm, 설치 가능 문두께는 33mm 이상~66mm 미만입니다.
- 대표 형식은 TK5LT＊-2와 TK5LT3312-2이며, ＊는 레버핸들 형상을 의미합니다.
- 실외측·실내측 유닛 마감은 SF 또는 BK를 지정하여 발주합니다.
- 관리 기능 확장 시 SFMT-JU01 관리 PC 소프트웨어와 관련 등록기기 적용 여부를 함께 검토합니다.
상담 준비사항 9개 보기
- 모델: TK5LT 세퍼레이트 타입 또는 TK5LT3312 일체형 타입
- 기존 제품: LA / TK4LT / FKALT 등 교체 대상 모델
- 실린더 타입: U9 / WR / PR / JN 실린더 정보
- 백셋: 51 / 64 mm 백셋(Backset)이란? – 도어락 손잡이 중심에서 잠금장치까지의 기준 거리
- 문두께: 33mm 이상~66mm 미만 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 사용 카드: MIFARE / FeliCa / FKL 카드 / FL 키헤드 / 교통계 IC카드 등
- 기존 마스터키 시스템 편입 여부, 키 번호 또는 마스터키 번호 보유 여부
- 컨스트럭션 키 사용 여부와 공사 완료 후 해제 계획
- 교체 현장: 기존 제품 형식, 문 전면·측면·실내측 사진, 기존 타공 도면 보유 여부
선정·설치 체크리스트 6개 보기
- TK5LT는 LA 계열 레버핸들정에서 교체 검토, TK5LT3312는 TK4LT/FKALT 교체 검토에 적합합니다.
- 자동시정 구조이므로 문닫힘 상태, 래치 걸림, 문틀 간격, 타공 상태를 함께 확인해야 합니다.
- 출입 이력 관리가 필요하면 SFMT-JU01 관리 PC 소프트웨어 옵션을 함께 검토합니다.
- 외부 노출 출입문에 설치할 경우 방수 성능은 실외측 JIS 보호등급 5, 실내측 JIS 보호등급 4 기준으로 검토합니다.
- 저온 환경에서는 AA 리튬전지 사용을 기준으로 검토하는 것이 안전합니다.
- JK Corporation 실무 안내: TK5LT / TK5LT3312는 일본식 레버핸들 모티스락과 문 가공 구조를 기준으로 설계된 제품입니다. 한국의 일체형 디지털도어락 타공과 바로 호환된다고 판단하지 말고, 백셋·문두께·핸들·실린더 위치·문틀 간격을 도면으로 확인해야 합니다.
주문·선정 시 확인할 항목
먼저 교체 대상과 제품 구조를 기준으로 모델을 선택한 뒤, 실린더·백셋·문두께·마감 조건을 공통으로 확인합니다.
TK5LT
세퍼레이트 타입- 주요 교체 대상: LA 계열 레버핸들정
- 대표 형식: TK5LT＊-2
- 적합한 경우: 기존 LA 계열 구조를 활용해 교체할 때
- 주의사항: ＊는 레버핸들 형상이며, 기존 문 가공과 핸들 조건을 확인
TK5LT3312
일체형 타입- 주요 교체 대상: TK4LT / FKALT
- 대표 형식: TK5LT3312-2
- 적합한 경우: 기존 TK4LT·FKALT에서 일체형으로 교체할 때
- 주의사항: 기존 타공과 추가 가공 가능성을 도면으로 확인
두 모델 공통 확인사항
- 실린더: U9 / WR / PR / JN — 기존 마스터키 시스템 편입 여부 확인
- 백셋: 51 / 64mm — 기존 모티스와 타공 규격 확인
- 문두께: 33mm 이상~66mm 미만 — 실제 문두께와 도면 일치 확인
- 마감: SF / BK — 실외측·실내측 유닛 마감 지정
- 현장 사진: 문 전면·측면·실내측, 기존 제품 형식과 타공 상태 확인
TK5LT 세퍼레이트 타입
TK5LT3312 일체형 타입
특징
- 카드와 텐키 비밀번호의 멀티 인증 방식
- 카드, 텐키 비밀번호, 기계식 키의 3가지 방법으로 해정할 수 있습니다.
- 카드는 MIFARE와 FeliCa를 사용할 수 있습니다.
- OR 인증 모드: 카드 또는 텐키 비밀번호 중 하나만으로 해정합니다.
- AND 인증 모드: 카드와 텐키 비밀번호를 모두 사용해야 해정되는 고보안 모드입니다.
- 자동시정형 구조: 문을 닫으면 래치가 더블스로우되어 데드볼트 역할을 하며 자동으로 잠깁니다. 설정에 따라 연속해정 운용도 가능합니다.
카드와 텐키 비밀번호 인증 방식
- 다양한 ID 포맷 대응
- 미와락 오리지널 포맷인 MIFARE Plus 카드, MP 키헤드, FKL 카드, FL 키헤드에 대응합니다.
- 별도의 설정 카드(유료)를 사용하면 MIFARE Standard 1K/4K 또는 FeliCa 카드에도 대응할 수 있습니다.
- 교통계 IC카드 등 카드 제조번호(IDm/UID)를 인증 ID로 사용하는 것도 가능합니다.
- IDm/UID만을 인증값으로 사용하는 방식은 카드의 보안 애플리케이션 영역을 이용하는 방식보다 복제·노출 측면에서 보안성이 낮을 수 있습니다. 고보안 현장에서는 MIWA 전용 포맷 또는 별도의 보안 설계를 우선 검토해야 합니다.
- 안티패닉 기능: 실내측에서는 언제나 핸들 조작만으로 해정할 수 있어 비상 시 피난 동선을 확보할 수 있습니다.
- TK5LT3312 일체형 타입: 기존 TK4LT에서 교체하기 쉬운 구조이며, 문에 추가 가공을 하는 방식으로 교체 검토가 가능합니다.
기능·설치·도면·영상 자료 보기
TK4LT에서 TK5LT3312로의 교체 구조
엿보기 방지와 페이크 PIN 기능
9V 비상 전원 단자
TK5LT 시리즈 기능 구성
TK5LT 외형 치수와 설치도
TK5LT3312 외형 치수와 설치도
TK5LT3312 설치방법 영상
기존 TK4LT에서 TK5LT3312로 교체할 때의 추가 가공과 설치 흐름을 확인할 수 있는 일본어 영상입니다.
TK4LT에서 TK5LT3312로 교체하는 설치 과정
- USB 메모리를 이용한 등록 정보 내보내기/읽어오기: 실내 유닛의 USB 슬롯에 시판 USB 메모리를 삽입하여 등록 정보를 내보내거나 읽어올 수 있습니다.
- 관리모드 지원: 관리자 권한을 부여하여 보안성이 높은 모드로 운용할 수 있습니다.
- 실외측 핸들은 시정 시 고정: 카드 또는 텐키로 ID 인증을 하면 핸들 조작이 가능해지고, 핸들로 래치를 당겨 해정합니다.
- 건전지 운용: AA 알카라인 건전지 또는 AA 리튬전지 4개를 사용합니다. 1일 10회 조작 기준 전지수명은 약 3년입니다.
- 사용 온도: 알카라인 건전지 사용 시 0℃~+50℃, 리튬전지 사용 시 -30℃~+50℃ 범위에서 사용할 수 있습니다. 두 경우 모두 결로가 없어야 합니다.
- 실외 도어 설치 검토 가능: 실외측 유닛은 JIS C0920 보호등급 5(IPX5), 실내측 유닛은 보호등급 4(IPX4) 기준입니다. 실제 설치에서는 문 구조, 처마, 우천 노출과 결로 조건을 함께 확인해야 합니다.
- 커버 내부 실린더 내장: 실린더 커버를 열고 기계식 키로 해정할 수 있습니다.
실린더 커버 내부의 비상용 실린더
- 방범성 강화: 텐키는 측면에서 표시가 잘 보이지 않는 엿보기 방지 기능과 조작 흔적을 숨기는 페이크 PIN 기능을 갖추고 있습니다.
- 비상용 배터리 급전 단자: 건전지가 방전된 경우에도 9V 알카라인 사각 건전지를 비상 전원 단자에 연결하여 전원을 공급할 수 있습니다.
- 출입 이력 관리: 본체에 저장되는 이력과 SFMT-JU01에서 관리하는 누적 이력은 구분하여 확인해야 합니다. 로그 저장 건수, 초과 시 처리 방식, USB 내보내기 범위는 실제 운용 조건과 소프트웨어 버전에 따라 달라질 수 있으므로 별도 확인이 필요합니다.
기능
TK5LT / TK5LT3312는 카드 리더, 텐키 비밀번호, 기계식 키를 함께 사용하는 자동시정형 텐키카드락입니다. 장착 가능 실린더는 U9 / WR / PR / JN이며, 기존 문 가공과 교체 대상에 따라 분리형 TK5LT 또는 일체형 TK5LT3312를 선택합니다.
- 장착 가능 실린더: U9 / WR / PR / JN
- TK5LT*-2 분리형 타입: LA 계열 레버핸들정에서 교체하기 쉬운 구조입니다.
- TK5LT3312-2 일체형 타입: 기존 TK4LT / FKALT 계열에서 교체하기 쉬운 구조입니다.
- 실외측 구성: 카드 리더 + 텐키(비밀번호) + 레버핸들
- 실내측 구성: 레버핸들, 실내측에서는 안티패닉 기능으로 항상 핸들 조작만으로 해정 가능
- 주요 적용: 통용구, 오피스 간막이문, 병원, 학교 등 비주택 시설 출입문
| 구분 | 내용 |
|---|---|
| 장착 가능 실린더 | U9 / WR / PR / JN |
| 모델 구성 | TK5LT*-2 분리형 타입 / TK5LT3312-2 일체형 타입 |
| 실외측 구성 | 텐키, 카드 리더, 비상용 실린더, 시정 시 고정되는 레버핸들 |
| 실내측 구성 | 레버핸들 |
| 용도 예 | 오피스 간막이문, 통용구, 병원, 학교 등 비주택 시설 출입문 |
| 해정 방식 | 카드 / 텐키 비밀번호 / 기계식 키 |
| 인증 모드 | OR 인증 모드 / AND 인증 모드 선택 가능 |
| 자동시정 | 문을 닫으면 래치가 더블스로우되어 데드볼트 역할을 하며 자동 시정 |
| 안티패닉 | 실내측에서는 항상 핸들 조작만으로 해정 가능 |
| 관리 기능 | 관리모드, USB 등록 정보 내보내기/읽어오기, 관리 PC 소프트웨어 연동 |
사양
- 설치 가능 문두께: 33mm 이상, 66mm 미만
- 백셋(Backset): 51 / 64 mm
- 유효 치리(문과 문틀 간격): 6mm 이내
- 재질/마감: 패널은 아크릴 수지, 기타 부분은 ABS 수지, 실버 도장(SF) / 블랙 도장(BK)
- 적용 카드/ID 매체:
- MIFARE Plus 카드: TLNF-C01
- MP 키헤드: TLNF-K01
- FKL 카드
- FL 키헤드: TLFL-K01
- MIFARE Standard 1K/4K, FeliCa
- 교통계 IC카드, 전자머니, 사원증 등 제조번호 인증 검토 가능
- 사용전파: 13.56 MHz
- 등록 ID:
- 카드: 최대 1,000장
- 관리모드 사용 시: 관리카드 5장 / 사용자카드 995장
- 관리모드 미사용 시: 사용자카드 1,000장
- 비밀번호: 관리용 비밀번호 1개(4~12자리), 일반 비밀번호 9개(2~12자리)
- 좌수/우수: 공통 (모티스는 절환레버로 변경, 실내외기는 설정 메뉴로 변경)
- 사용 전원: AA 알카라인 건전지 또는 AA 리튬전지 4개
- 전지수명: 1일 10회 조작 기준 약 3년
- 비상용 전원: 9V 알카라인 사각 건전지 1개
- 카드 검지 거리: 카드 약 10mm, 키헤드 접촉
- 사용 온습도 범위:
- 알카라인 건전지 사용 시: 0℃~+50℃ / 20~80%RH (결로 없을 것)
- 리튬전지 사용 시: -30℃~+50℃ / 20~80%RH (결로 없을 것)
- 방수성능: 실외측 JIS C0920 보호등급 5(IPX5, 방분류형) / 실내측 JIS C0920 보호등급 4(IPX4, 방말형)
- 내장 시계: 월차 ±10초 이하 (주위온도 0℃~+50℃ 기준)
- 사용 가능 USB 슬롯: USB 2.0 Type-A, FAT32, 여유 용량 128MB 이상 ※ 암호화 또는 비밀번호 잠금 기능이 있는 USB 메모리는 사용할 수 없습니다.
- 관련기기: 관리 PC 소프트웨어 SFMT-JU01 (Soft Version 2.0.0 이상 대응)
주문 및 사용 시 주의사항
- 본 제품은 실외측/실내측 유닛의 마감 기호(SF 또는 BK)를 지정하여 발주해야 합니다.
- TK5LT 분리형 타입의 레버핸들 형상은 별도 선택 사항이며, 적용 가능한 핸들 형상과 마감 조건을 확인해야 합니다.
- AA 리튬전지를 사용하는 경우 별도 준비가 필요하며, ID 키는 별매품입니다.
- AA 망간 건전지 및 충전식 전지는 사용하지 마십시오.
- 비상용 실린더에 컨스트럭션 장치를 사용하는 경우, 공사 완료 후 반드시 컨스트럭션 장치를 해제해야 합니다.
- 심장박동기 또는 ICD를 착용한 사용자가 있는 현장에서는 카드 리더 사용 조건을 별도로 확인하는 것이 좋습니다.
📌 함께 보면 이해가 더 쉬운 글
TK5LT / TK5LT3312는 자동시정형 스탠드얼론 텐키카드락으로, IC카드 인증, 자동잠금 구조, 백셋·문두께·타공 규격, 실린더·마스터키, 기존 TK4LT 교체 호환성을 함께 확인해야 현장 적용 판단이 쉬워집니다.
구조/설치
MIWA 실무
관련제품
- 미와락 랜덤 텐키락 TK4L — 현행 수동형 TK4L과 단종된 자동형 TK4LT의 차이, TK5LT3312 교체 흐름 비교용
- 미와락 실린더 / 키뭉치 — U9·PR·JN 실린더 및 키 관리 상담용
- 미와락 모티스락 U9LA53-1 — LA 계열 레버핸들정 교체 조건 비교용
- 미와락 전기정 U9AL3M — 스탠드얼론이 아닌 출입통제 전기정 방식 검토용
English Summary
The MIWA TK5LT / TK5LT3312 Series is a standalone, battery-powered, auto-locking ten-key card lock for non-residential doors. TK5LT is a separate-type model suited to LA-series retrofit, while TK5LT3312 is an integrated model intended for easier TK4LT / FKALT replacement. Additional door preparation may still be required. The series supports MIFARE and FeliCa credentials, PINs, mechanical key override, OR / AND authentication, anti-panic egress, USB data handling, and optional SFMT-JU01 management software. Confirm cylinder, master-key system, backset, door thickness, finish, credential format, battery type, weather exposure, and preparation drawings before ordering.
