미와락 전기정 U9AUT 시리즈 (일본 미와록 / Miwa)
- 전원이 통하는 경우 잠김 또는 열림 기능을 선택하거나 변환할 수 있는 전기정
- 미와 도어록 전기정 ALTA 시리즈를 대체할 수 있지만, 타공 위치가 다르므로 설치 시 공사가 필요
- 일본 미와 도어락 / 전기정 / 현관정
통전 시 잠김/열림 동작을 선택·전환할 수 있는 기능전환형 미와락 전기정

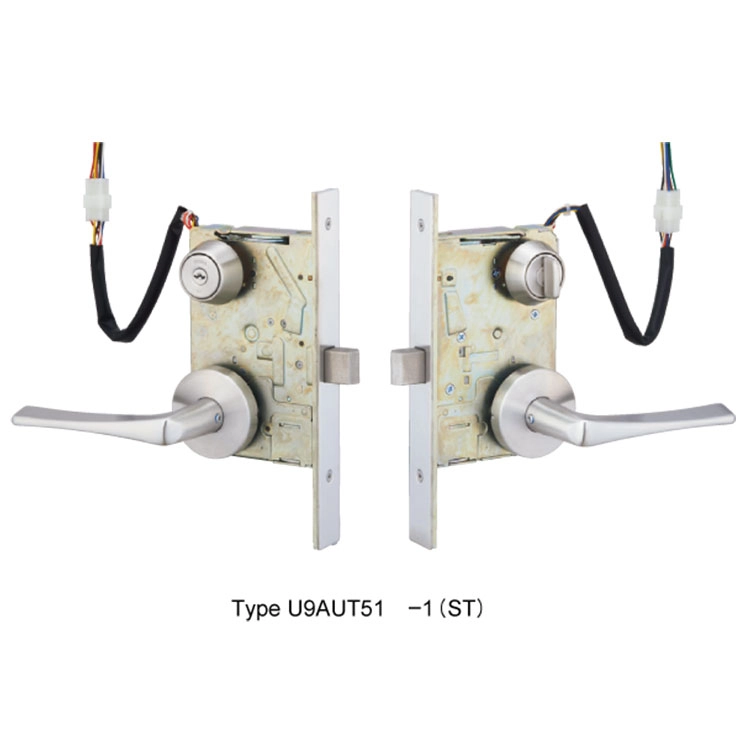

미와락 전기정 U9AUT 시리즈
Function-Selectable Electric Lock / 공용현관 · 공용 출입구 · 비상구 등
미와락 전기정 U9AUT 시리즈는 전원이 공급될 때(통전 시) 잠김 또는 열림 동작을 현장에서 선택·전환할 수 있는 기능전환형 전기정(전기 모티스락)입니다.
기본 동작은 AUT(A)(통전 시 열림형) / AUR(A)(통전 시 잠김형)으로 나뉘며, 모티스 프론트부에 내장된 전환 스위치로 간단히 변경할 수 있습니다.
AUT / AUTA / AUR / AURA는 동일한 모티스를 공유하며, AUTA / AURA는 안티패닉(Anti-Panic) 기능이 포함된 구성입니다.
또한 본 시리즈는 미와락 ALTA 시리즈의 대체 후보로 검토되는 경우가 많지만, 타공(설치 홀) 위치가 달라 “그대로” 교체는 어렵고 현장 가공/설치 공사가 필요합니다.
문의 시 아래 사항을 알려주시면 안내가 빨라집니다
설치 · 연동 체크리스트
- 정전 시 요구 동작(Fail-Secure / Fail-Safe) 기준으로 AUT(A) ↔ AUR(A) 선택
- 비상구·방재 우선이면 안티패닉(AUTA / AURA) 필요 여부 먼저 결정
- 백셋 76/100 및 문두께 범위 확인(핸들 타입 포함)
- 컨트롤러(출입통제/인터폰/경비)에서 요구하는 출력 방식(무전압 접점, NO/NC 등) 확인
- 기존 제품 교체라면 타공 규격(설치 홀) 상이 여부를 먼저 검토(현장 가공 필요 가능)
시스템 구성
미와락 전기정 U9AUT 시리즈는 단독 사용이 불가하며, 컨트롤 박스(BAN-DS1) + 조작표시기(SSP-G1) 또는 텐키(TKU-002C/D)와 함께 사용합니다.
특징
- 전기정 동작을 AUT(A)와 AUR(A) 간에 현장에서 전환할 수 있습니다.
- AUT(A) (통전 시 열림형): 정전 시 잠김 상태 유지 (보안 우선 출입문)
- AUR(A) (통전 시 잠김형): 정전 시 열림 상태 유지 (비상구·방재 우선 출입문)
- 안티패닉(Anti-Panic)기능의 설정/해제(모델 선택)도 가능합니다.
- 안티패닉 적용 시, 잠금 상태에서도 내부 노브/레버 조작으로 열림 상태로 전환되어 탈출 동선을 확보합니다.
- 발주 시 AUT / AUTA / AUR / AURA 중 하나를 지정해 주세요. 지정 기능으로 설정하여 출하합니다.
- 문이 닫히면 자동으로 잠깁니다. (오토도어락 기능)
- AUT(A): 비통전 상태에서 문이 닫히면 자동 잠김
- AUR(A): 통전 상태에서 문이 닫히면 자동 잠김
- 열쇠 또는 섬턴으로 열림 상태를 만들 수 있습니다.
- 열쇠/섬턴으로 문을 열면, 열림 상태가 문이 열리고 닫힐 때까지 유지되어 출입 동선이 편리합니다.
- 전기정의 잠김/열림 상태와 문의 개폐 상태를 전기적으로 확인할 수 있습니다. (무전압 접점 출력)
- 문이 열리면 데드락킹 래치가 모티스 내부로 들어가 유지되어 문을 닫을 때 힘이 덜 들고, 문이 닫히면 자동으로 래치가 복귀합니다.

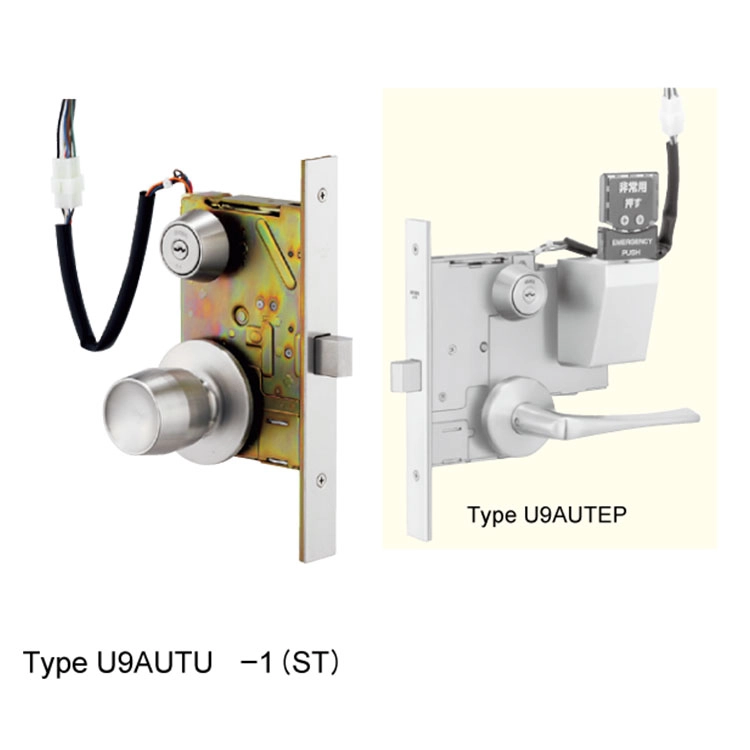

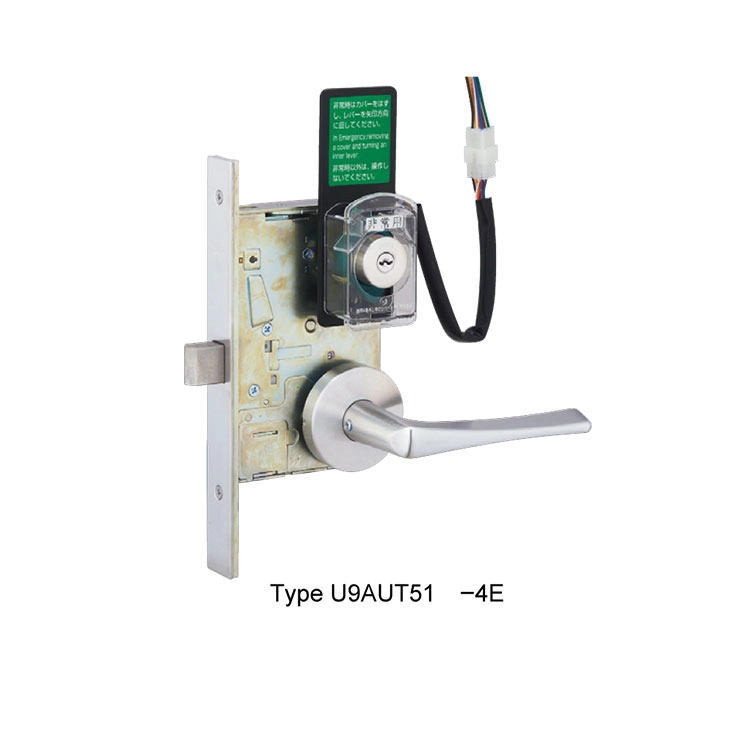

- 원터치 비상 해제 장치가 부착된 AUT(A)EP, AUR(A)EP형도 있습니다.
- AUT(R)과는 설치홀이 다르므로 사전 확인이 필요합니다.
- 비상 해제 상태도 전기적으로 확인 가능합니다. (무전압 접점 출력)
- 비상 해제 후에는 문을 닫을 때 자동으로 열림 상태가 됩니다.
- 고정 핸들 AU*Z형: AU 시리즈용 로즈(Rose, 장식판)에 맞춘 고정 핸들도 선택 가능합니다.
- 간단한 실린더 교환을 위해 U9 인터체인저블(Interchangeable) 실린더 적용이 가능합니다.
사양
- 전원: DC12V 또는 DC24V
- 백셋(Backset): 76 / 100 mm (백셋 100mm는 주문 후 생산)
- 모티스 깊이: 104 / 128 mm
- 스페이싱(Spacing): 95 mm
- 설치 가능 문두께
- 노브 핸들: 33–42 / 42–50 / 50–58 / 58–66 mm
- 레버 핸들: 33–66 mm (세부 구간 옵션 적용)
- 대응 가능 실린더: U9 / PR / LB / JN
- 적용: 아파트 공용 현관, 빌딩 공용 출입구, 비상구 등 (기능전환형: 통전 시 열림 / 통전 시 잠김 / + 안티패닉 옵션)
( 안티패닉 기능이 없을 경우 )
( 안티패닉 기능이 있을 경우 )
📌 함께 보면 이해가 더 쉬운 글 (기술 아카이브)
U9AUT 시리즈는 정전 시 동작(Fail-Safe/Fail-Secure), 무전압 접점, 백셋·문두께, 실린더 옵션을 먼저 정리하면 모델 선택과 현장 협의가 빨라집니다.
구조/용어 (선정 필수)
- 전기정(電気錠, Electric Lock)이란? – 출입문 잠금을 제어하는 전기식 잠금장치
- 전기정 Fail-Safe vs Fail-Secure: 정전 시 열림·잠김 동작과 비상구·공용현관 적용 기준
- 무전압 접점(Dry Contact) 뜻과 NO/NC 차이 + 유전압 접점(Wet Contact)
- 백셋(Backset)이란? – 도어락 손잡이 중심에서 잠금장치까지의 기준 거리
- 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 미와락 (U9/PR/LB/JN) 실린더 옵션 차이; 키 관리 · 마스터키 구성 관점
- 미와락 레버핸들 · 노브핸들 소개
자료 다운로드 (English)
