출입 보안을 ‘열쇠 시스템’부터 완성하는 핵심 부품
미와락 실린더
U9 · WR · PR · LB · JN / 프로젝트·현장 납품(B2B) 및 일반 공급(B2C)
Summary
미와락(MIWA LOCK) 실린더(Cylinder)는 도어락의 열쇠를 인식하고 잠금장치를 작동시키는 핵심 부품입니다. 대표 계열에는 U9, WR, PR, LB, JN이 있으며, 단순히 보안 등급의 높고 낮음으로 나누기보다 키 구조와 관리 방식의 차이로 이해하는 것이 정확합니다. U9는 대표적인 로터리 텀블러 실린더, WR은 비주거용 대규모 키플랜에 대응하는 더블 사이드바식 디스크 실린더, PR은 2WAY 로터리 방식의 딤플키 실린더, LB는 체인지키(Change Key) 운용이 가능한 가변 텀블러 실린더, JN은 리버시블 핀 실린더입니다. 실제 선정 시에는 마스터키와 키플랜, 복제 관리, 분실 대응뿐 아니라 적용 락케이스, 문두께, 실린더 길이와 고정 방식까지 함께 확인해야 합니다.
※ U9 / WR / PR / LB / JN이라는 계열명이 같아도 모든 MIWA 락케이스에 그대로 교체 장착되는 것은 아닙니다. 기존 제품 교체는 현재 락케이스 형식과 문두께, 실린더 외형·길이, 마스터키 구성까지 확인한 뒤 판단합니다.
빠른 자료 다운로드
문의·선정 체크리스트 보기
문의하실 때 아래 3가지만 알려주시면 확인이 훨씬 빠릅니다
- 필요 모델: U9 / WR / PR / LB / JN 또는 사용 중인 미와락 제품명을 알려 주세요.
- 키 관리 방식: 일반키 / 마스터키 / 키플랜 / 변경키(체인지키) 필요 여부를 알려 주세요. 마스터키 이해
- 기존 제품 확인: 모델을 모르면 락케이스 프런트 각인·주문기호 확인 방법을 참고해 주세요.
- 현장 사진: 도어 전체, 락케이스 프런트, 실린더와 키 사진을 함께 보내주시면 식별에 도움이 됩니다.
- 문두께: 교체용 실린더는 문두께도 함께 알려 주세요.
선정 체크리스트
- 공용현관 / 세대현관 / 시설 출입문 등 현장 용도와 필요한 키 관리 방식을 확인해 주세요.
- 키 복제 관리와 마스터키·키플랜이 필요한지 확인해 주세요.
- 입주자 변경이나 키 분실 시 실린더를 교체하지 않고 키 체계를 변경하는 기능이 필요한지 확인해 주세요. 이 기능은 모든 실린더에 공통으로 적용되는 것이 아닙니다.
- 기존 제품 교체라면 현재 락케이스 형식, 실린더 외형·길이, 문두께와 고정 방식을 확인해 주세요.
교체용 실린더를 고를 때 가장 중요한 점
U9를 PR이나 JN으로 바꾸는 것처럼 실린더 계열명만 보고 교체 가능 여부를 판단하면 안 됩니다. 같은 MIWA 제품이라도 락케이스 형식, 문두께, 실린더 길이, 외형과 고정 방식에 따라 적용 가능한 발주 형식이 달라집니다.
특히 기존 마스터키 시스템을 유지해야 하는 현장은 새 실린더가 기존 키플랜과 호환되는지 별도로 확인해야 합니다. 실제 교체 조건은 U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까?에서 확인할 수 있습니다.
미와락 키 시스템
실린더를 선택할 때는 실린더 구조와 함께 MIWA의 키 권한 체계를 이해하는 것이 중요합니다. 키시스템(마스터키) 이해
MIWA 마스터키 시스템 권한 계층도
실린더별 핵심 구분
U9
대표 로터리 텀블러 구조
약 1억 5천만 이론 키 조합
범용적인 키플랜 구성
WR
더블 사이드바식 디스크 구조
리지컷 리버시블 키
비주거·대규모 키플랜
PR
2WAY 로터리 구조
딤플 리버시블 키
공동주택 등 다양한 키플랜
LB
가변 텀블러 구조
체인지키 운용
임대주택 등 변경 관리형
JN
리버시블 핀 실린더
약 172억 이론 키 조합
체인지 기능은 JC 별도 사양
U9 실린더 상세 보기
CYLINDER 01
U9 실린더
대표 실린더 / 로터리 텀블러 구조 / 키플랜·마스터키 구성에 폭넓게 대응합니다.
U9 실린더는 미와락 실린더 라인업의 대표 모델로, 다양한 키플랜과 마스터키 구성에 폭넓게 적용됩니다.

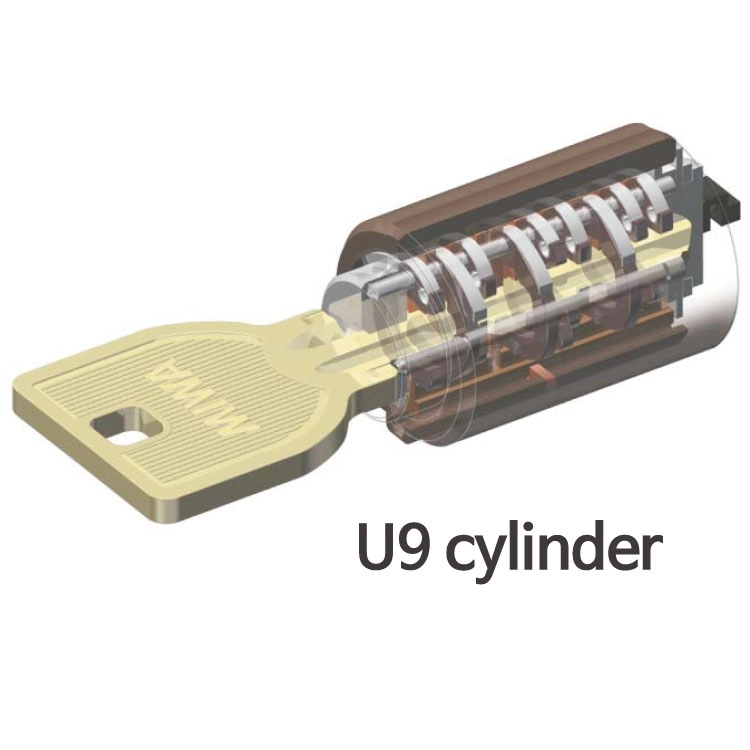

미와락(MIWA LOCK) U9 로터리 실린더의 투시(Cutaway) 이미지. 9열 9매 로터리 텀블러와 약 1억 5천만 가지의 이론 키 조합(Key Difference)과 대규모 키플랜(Master Key System) 대응 구조를 보여줍니다.
미와락 U9 실린더의 원리
미와락(MIWA LOCK) U9 로터리 실린더의 작동 원리. 그림 1은 키를 뺀 상태에서 로킹 바(Locking Bar)가 플러그 회전을 차단하는 구조, 그림 2는 정규 키 삽입 후 텀블러 절결이 정렬되어 로킹 바가 이동하면서 플러그가 회전하는 구조
열쇠를 빼놓은 상태에서는 그림1과 같이 로킹 바(Locking Bar)가 스프링에 의해 실린더의 홈에 눌려 들어가 있고, 텀블러는 텀블러 스프링에 의해 화살표 방향으로 눌려 있습니다. 이 상태에서는 텀블러의 절결(Notch)가 로킹 바 위에 맞춰져 있지 않아 실린더 플러그를 회전시킬 수 없습니다.
맞는 열쇠를 꽂으면 텀블러가 열쇠의 형상에 따라 눌려, 절결이 로킹 바 위까지 회전하여 정렬됩니다.
이 상태에서 플러그를 회전시키면 로킹 바가 절결 안으로 눌려 들어가면서 실린더 플러그가 회전하게 됩니다.
미와락 U9 실린더의 특장점
1. 텀블러는 총 9열 9장, 4단 변화로 구성되어 1억 5천만 개가 넘는 다양한 키 조합이 가능합니다.
2. 텀블러는 내마모성이 뛰어난 인청동(Phosphor bronze)으로 제작되어 수명/내구성이 향상되었습니다.
3. 로터리 텀블러 + 4단계 깊이 구조로 피킹 방어 성능이 높다는 평가를 받습니다.

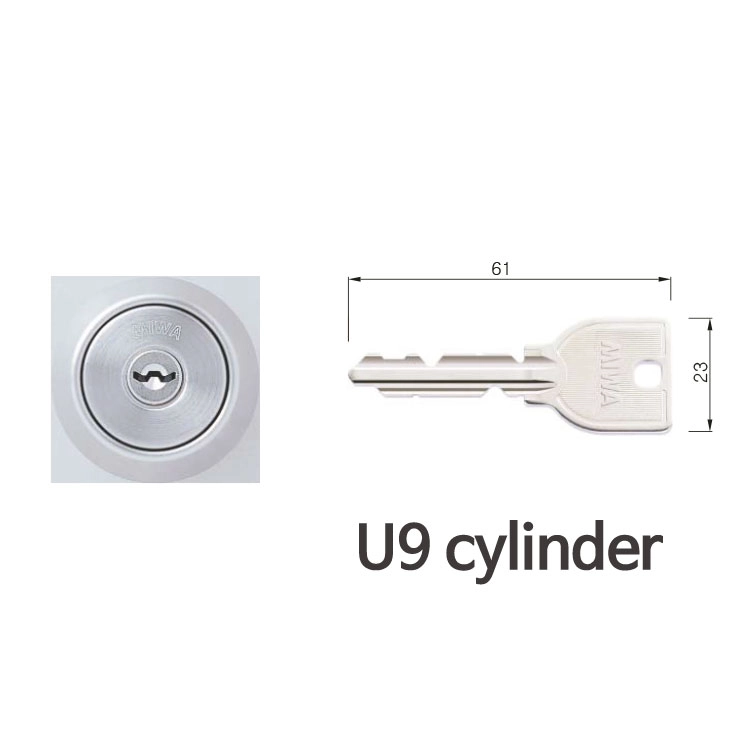

미와락(MIWA LOCK) U9 로터리 실린더의 키웨이(Keyway) 형상과 U9 키 형상. 리버시블이 아닌 단방향 삽입 방식의 U9 키와 실린더 전면 구조
WR 실린더 상세 보기
CYLINDER 02
WR 실린더
비주거용 / 더블 사이드바식 디스크 실린더 / 리지컷 리버시블 키 / 대규모 키플랜에 대응합니다.
WR 실린더는 MIWA의 비주거용 실린더 계열로, 좌우 두 개의 로킹바를 사용하는 더블 사이드바 구조와 리지컷 리버시블 키를 적용합니다. 8열 2행, 총 16장의 5단 변화 텀블러 구조로 이론상 약 1,525억 개의 키 조합을 구성할 수 있어 오피스, 상업시설, 공공시설 등의 대규모 키플랜에 적합합니다.

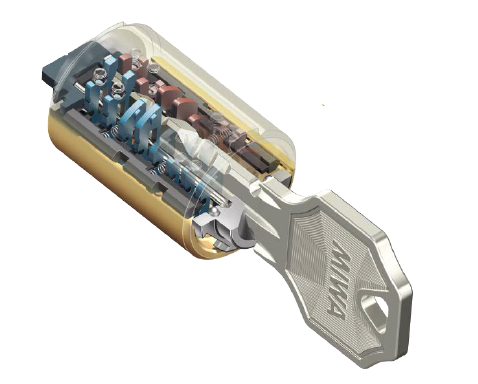

미와락(MIWA LOCK) WR 실린더와 리지컷 리버시블 키 형상
미와락 WR 실린더의 원리

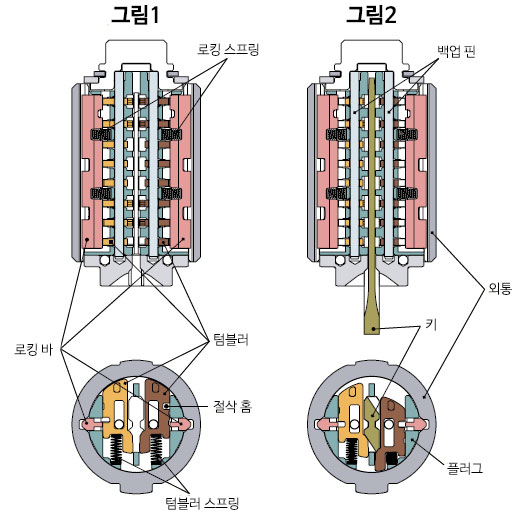

미와락(MIWA LOCK) WR 더블 사이드바식 디스크 실린더의 작동 원리를 보여줍니다.
키를 뺀 상태 좌우 로킹바가 외통의 홈에 걸려 플러그 회전을 차단합니다.
정규 키 삽입 텀블러가 위아래로 이동하면서 절결(절삭 홈)이 좌우 로킹바 위치에 정렬되고, 플러그 회전 시 로킹바가 안쪽으로 수납되어 잠금이 해제됩니다.
미와락 WR 실린더의 특장점
1. 약 1,525억 개의 이론 키 조합으로 대규모·복합 시설의 키플랜에 대응합니다.
2. 특허 등록 리지컷(Ridge-cut) 키를 적용하여 MIWA 외부에서의 키 복제를 어렵게 하고, 키 측면의 리지컷 형상으로 먼지 유입을 줄이는 구조를 적용했습니다.
미와락(MIWA LOCK) WR 실린더에 적용되는 특허 등록 리지컷(Ridge-cut) 키 블레이드 확대 이미지. 키 측면의 리지컷 가공 형상과 먼지 유입을 줄이도록 설계된 키 구조
3. 좌우 2개의 로킹 바(Locking Bar)와 안티피킹 텀블러를 적용하여 높은 피킹 저항 성능을 확보했습니다.
4. 리버시블 키와 깔때기형 키웨이(Funnel-shaped Keyway), 키 인출 위치의 클릭감을 적용하여 사용 편의성을 높였습니다.
5. 2023년 일본 Good Design Award 수상으로 디자인과 기능성을 함께 인정받았습니다.

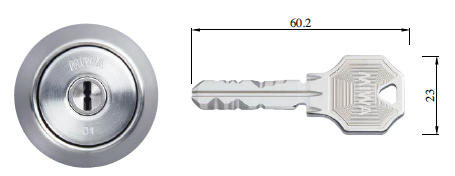

미와락(MIWA LOCK) WR 실린더의 특허 등록 리지컷(Ridge-cut) 리버시블 키 형상
적용 시 주의: WR 실린더는 장착 가능한 MIWA 자물쇠 본체에 제한이 있으며, 더블 컨스트럭션 키 시스템과 인터체인저블 실린더에는 대응하지 않습니다. 실제 발주 전 적용 제품·키플랜·보안카드 발행 단위를 확인해야 합니다.
PR 실린더 상세 보기
CYLINDER 03
PR 실린더
2WAY 로터리 실린더 / 11장 텀블러 / 딤플 리버시블 키를 적용합니다.
PR 실린더는 메인 텀블러와 사이드 텀블러를 결합한 2WAY 로터리 실린더로, 딤플형 리버시블 키를 사용합니다. U9와는 텀블러 구성과 키 형상이 다릅니다.

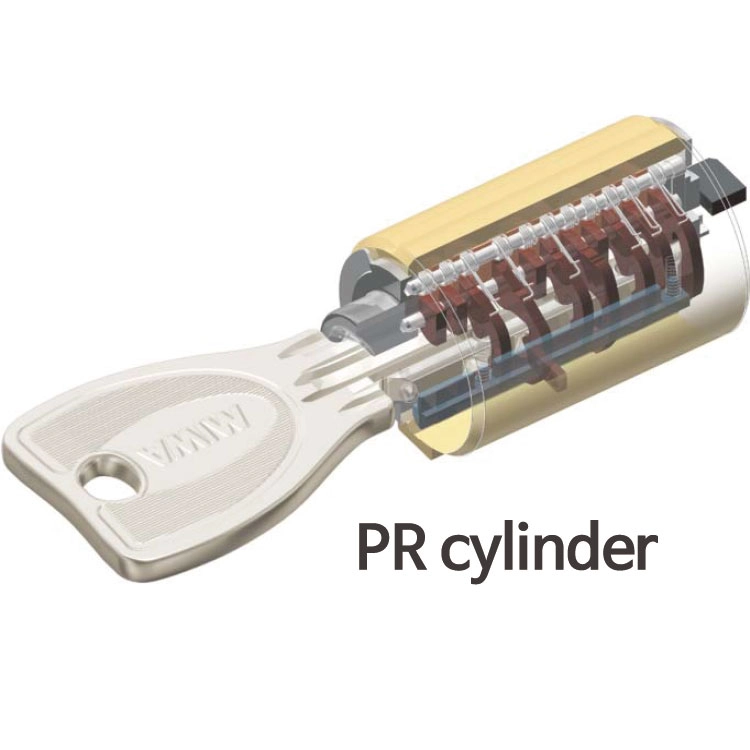

미와락(MIWA LOCK) PR 2WAY 로터리 실린더의 투시(Cutaway) 이미지. 메인 텀블러와 사이드 텀블러를 적용한 2WAY 구조, 11열 11매 텀블러와 약 1,000억 가지의 이론 키 조합(Key Difference), 딤플형 리버시블 키를 적용한 PR 실린더 내부 구조.
미와락 PR 실린더의 원리
PR 실린더의 기본 동작 원리는 U9 실린더와 큰 틀에서 유사합니다.
미와락(MIWA LOCK) PR 2WAY 로터리 실린더의 작동 원리. 그림 1은 키를 뺀 상태에서 메인 텀블러와 사이드 텀블러가 로킹 바(Locking Bar)를 고정하는 구조, 그림 2는 정규 키 삽입 후 두 텀블러가 동시에 정렬되어 로킹 바가 이동하면서 플러그가 회전하는 2WAY 로터리 구조
열쇠를 빼놓은 상태에서는 로킹 바가 스프링에 의해 실린더의 홈에 눌려 들어가 있고, 텀블러는 텀블러 스프링에 의해 눌려 있습니다. 이 상태에서는 텀블러의 절결이 로킹 바 위에 맞춰져 있지 않아 실린더 플러그를 회전시킬 수 없습니다.
맞는 열쇠를 꽂으면 텀블러가 열쇠의 형상에 따라 눌려 절결이 로킹 바 위까지 회전하여 정렬되고, 플러그가 회전합니다.
핵심 차이 U9(9장) 대비 PR은 11장 텀블러로 구성되며, 4단 변화(메인) + 2단 변화(사이드)가 결합되어 구조적으로 더 복잡합니다.
미와락 PR 실린더의 특장점
PR 실린더를 더 쉽게 이해하실 수 있도록, MIWA에서 제작한 공식 소개 영상(한글 자막 포함)을 함께 제공합니다.
미와락(MIWA LOCK) PR 2WAY 로터리 실린더의 구조와 작동 원리, 키 시스템을 소개하는 공식 제품 영상(한글 자막 포함)

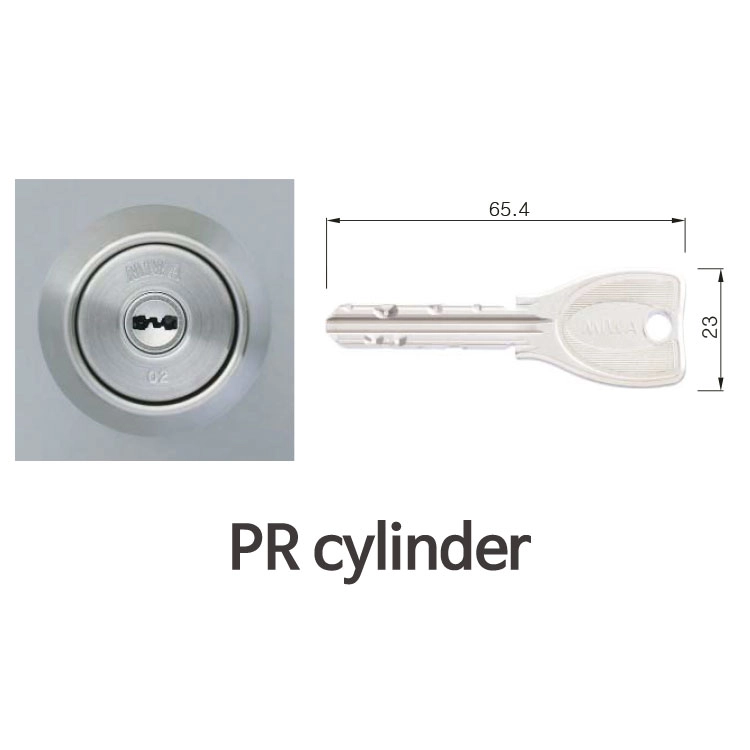

미와락(MIWA LOCK) PR 2WAY 로터리 실린더의 키웨이(Keyway) 형상과 PR 리버시블 키 형상. 양면 삽입이 가능한 딤플형 리버시블 키와 2WAY 로터리 실린더 전면 구조
PR 실린더처럼 딤플키 구조를 사용하는 실린더는 일반 키와 키 가공 방식이 다릅니다. 자세한 내용은 딤플키(Dimple Key)란? 글에서 확인할 수 있습니다.
LB 실린더 상세 보기
CYLINDER 04
LB 실린더
가변 텀블러 실린더 / 인라인·딤플 복합 키 / 체인지키 시스템을 적용합니다.
LB 실린더는 미와락의 가변 텀블러 실린더로, 체인지키 기능을 이용해 일정 조건에서 기존 키를 무효화하고 새 키 체계로 변경할 수 있습니다.

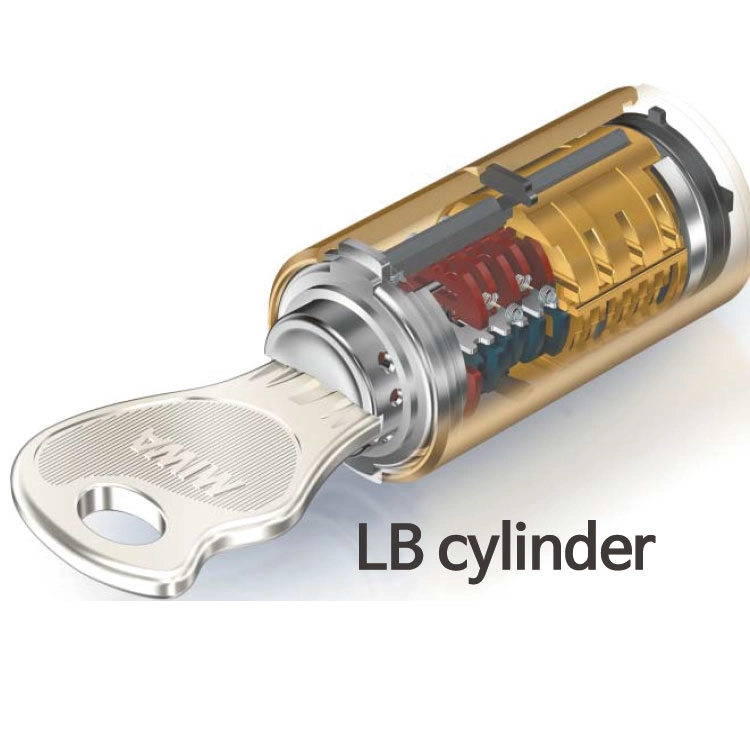

미와락(MIWA LOCK) LB 가변 텀블러 실린더의 투시(Cutaway) 이미지. 13열 13매 가변 텀블러와 상·하 2개의 로킹 바(Locking Bar), 약 261억 가지의 이론 키 조합(Key Difference), 체인지키 시스템(Libero Key System)을 적용한 LB 실린더 내부 구조.
미와락 LB 실린더의 원리
미와락(MIWA LOCK) LB 가변 텀블러 실린더의 작동 원리. 그림 1은 키를 뺀 상태에서 상·하 2개의 로킹 바(Locking Bar)가 플러그 회전을 차단하는 구조, 그림 2는 정규 키 삽입 후 메인 텀블러와 사이드 텀블러가 정렬되어 로킹 바가 이동하면서 플러그가 회전하는 가변 텀블러 구조
열쇠를 빼놓은 상태에서는 로킹 바가 스프링에 의해 홈에 눌려 들어가 있고, 텀블러는 텀블러 스프링에 의해 눌려 있습니다. 이 상태에서는 절결이 로킹 바 위에 맞춰져 있지 않아 플러그를 회전시킬 수 없습니다.
맞는 열쇠를 꽂으면 텀블러가 형상에 따라 눌려 정렬되고, 플러그를 회전시키면 로킹 바가 절결 안으로 들어가며 플러그가 회전합니다.
LB 실린더의 뛰어난 점은 텀블러 13열 13장 + 로킹 바 2개(위·아래) 구조입니다. U9=9열 9장, PR=11열 11장 구조와 구분됩니다.
LB 실린더의 특징은 실린더를 교체하지 않고 한 실린더 안에서 새로운 키 체계로 변경 등록할 수 있다는 점입니다. 비밀번호를 바꾸면 이전 비밀번호가 더 이상 유효하지 않게 되는 것과 비슷한 관리 개념으로 이해할 수 있습니다.
미와락(MIWA LOCK) LB 리베로 키 시스템(Libero Key System)의 체인지키(Change Key) 조작 절차. 뉴트럴키(Neutral Key)를 이용한 입주자 키 변경과 MK 변경키(MK Change Key)를 이용한 마스터키 변경 절차
입주자 변경이나 키 분실 시 실린더 교체 없이 기존 열쇠를 무효화하고 새로운 열쇠로 운용할 수 있는 체인지키 시스템을 갖춘 가변 실린더입니다. 마스터키 구성도 가능합니다.
마스터키 분실 또는 건물 관리 주체 변경 시에는 해당 LB 키 시스템의 조건에 따라 1회에 한하여 마스터키 변경이 가능합니다. 이 경우 마스터키 변경과 동시에 뉴트럴키도 교환해야 합니다.
미와락 LB 실린더의 특장점
1. 독자적 가변 성능(PAT) 채용, 가변 텀블러 13열 13장 배열. 메인 4단 변화 + 사이드 2단 변화로 이론상 약 261억 개 키 제작 가능.
2. 더블 인라인 + 딤플 기능이 결합된 고정밀도 키 구조
미와락(MIWA LOCK) LB 리버시블 키의 블레이드(Blade) 형상. 인라인(In-line)과 딤플(Dimple)이 결합된 키 가공 방식과 체인지키 시스템(Libero Key System)에 대응하는 LB 키 구조
인라인과 딤플 위치가 복잡하게 배치되어 키 가공에 높은 정밀도가 요구됩니다. 또한 키 단면 형상은 미와락 독자 사양으로, 타 시스템에서 복제가 어려워 높은 보안성을 실현합니다.
3. 내장식 셔터(표준) – 한쪽 방향으로만 열리며 먼지 침입을 방지합니다.
미와락(MIWA LOCK) LB 실린더의 내장식 셔터(Built-in Shutter) 작동 원리. 평상시 키웨이를 보호하는 셔터와 정규 키 삽입 시 셔터가 열리는 방진·방범 구조
4. 셧아웃 기능 – 뉴트럴키로 360도 회전 후 키를 빼면 일시적으로 키 사용을 중단할 수 있습니다. 문이 잠긴 상태에서도 설정 가능합니다.

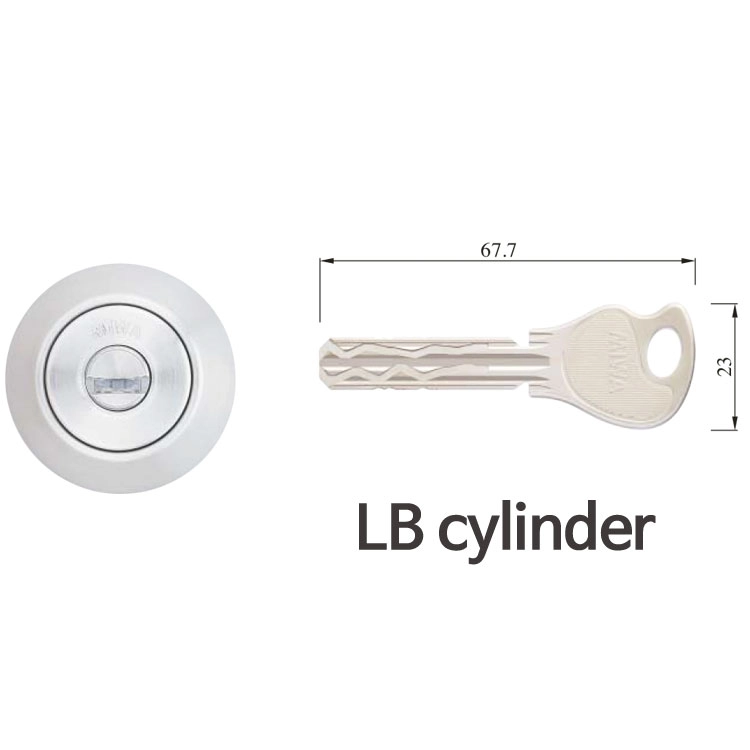

미와락(MIWA LOCK) LB 가변 텀블러 실린더의 키웨이(Keyway) 형상과 LB 리버시블 키 형상. 인라인(In-line)과 딤플(Dimple)이 결합된 리버시블 키와 실린더 전면 구조
LB는 일반적인 딤플키 계열과 달리 체인지키 운용까지 포함하는 별도 실린더 계열입니다. 실린더 계열별 운영 차이는 U9·WR·PR·LB·JN 실린더와 키 시스템 이해하기에서 확인할 수 있습니다.
JN 실린더 상세 보기
CYLINDER 05
JN 실린더
핀 실린더 / 리버시블 키 / 수평핀·경사핀 구조를 적용합니다.
JN 실린더는 미와락의 리버시블 핀 실린더로, 수평핀과 경사핀을 조합해 높은 키 조합 수를 구성합니다.

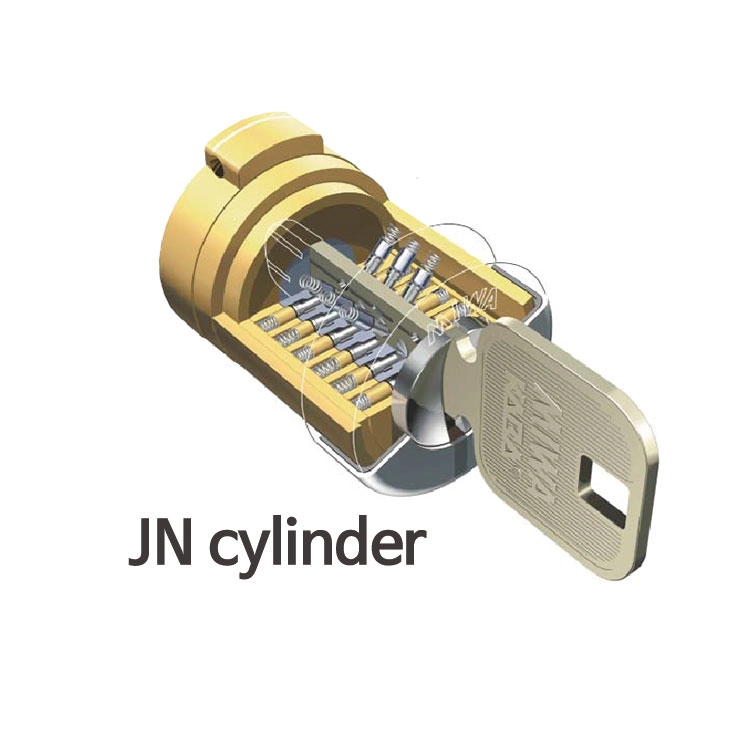

미와락(MIWA LOCK) JN 리버시블 핀 실린더의 투시(Cutaway) 이미지. 수평핀(Horizontal Pins) 2열 11개와 경사핀(Angled Pins) 2열 10개, 총 21개의 핀 구조와 약 172억 가지의 이론 키 조합(Key Difference)을 적용한 JN 실린더 내부 구조.
미와락 JN 실린더의 원리

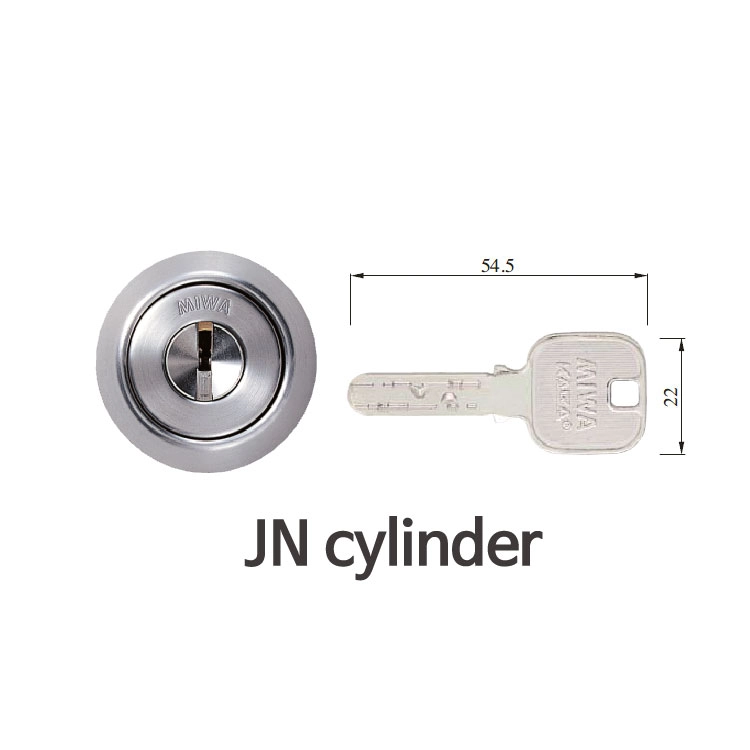

미와락(MIWA LOCK) JN 리버시블 핀 실린더의 작동 원리와 키웨이(Keyway), JN 키 형상. 수평핀(Horizontal Pins)과 경사핀(Angled Pins)의 전단면(Shear Line) 정렬 원리를 적용한 리버시블 핀 실린더 구조
JN 실린더는 4단 변화 수평핀 2열 11개 + 2단 변화 경사핀 2열 10개, 총 21개의 핀으로 구성됩니다. 이로 인해 제작 가능한 키 조합 수는 약 172억 개입니다.
① 열쇠가 빠진 상태에서는 핀이 스프링에 눌려 실린더와 플러그를 관통하므로, 플러그를 회전시킬 수 없습니다.
② 맞는 열쇠를 꽂으면 핀이 딤플에 따라 들려 올려지면서 전단선(Shear Line)이 정렬되어, 플러그를 회전시킬 수 있게 됩니다.
미와락 JN 실린더의 특장점
■ 열쇠는 어느 방향으로 꽂아도 열리는 리버시블 타입이며, 키웨이 전체가 안쪽으로 경사져 어두운 곳에서도 삽입이 쉽도록 설계되었습니다.
미와락(MIWA LOCK) JN 리버시블 키의 양면 삽입 예시. 앞면과 뒷면 어느 방향으로도 삽입 가능한 리버시블 키 구조와 사용자 편의성
■ 피킹 대비 성능을 높이기 위해 높은 정밀도의 경사핀을 사용합니다.
미와락(MIWA LOCK) JN 리버시블 핀 실린더의 경사핀(Angled Pins) 구조. 경사핀과 텀블러 핀의 조합을 적용하여 피킹 저항 성능을 향상시키는 JN 실린더 보안 구조
■ 텀블러 핀은 스테인리스 재질을 사용하여 내마모성과 내구성을 고려한 구조입니다.
■ 입주자 변경이나 키 분실 시 기존 키를 무효화하고 새 키로 운용하는 기능이 필요한 경우에는 JN이 아니라 별도의 JC 실린더 사양을 검토해야 합니다.
■ 보안카드 기반의 시큐리티 인증 ID 시스템은 JN이 아니라 JC 실린더에 옵션으로 적용되는 사양입니다. 해당 사양의 추가 키 발급은 인증 ID와 열쇠 번호를 함께 확인합니다.
왼쪽은 JC 실린더 옵션으로 제공되는 시큐리티 인증 ID 카드(Security Authentication ID Card), 오른쪽은 JN 리버시블 핀 실린더의 키웨이(Keyway) 형상과 JN 리버시블 키 형상
기존 실린더에 PS 표시가 있다면
MIWA에는 U9·WR·PR·LB·JN 외에 PS 실린더도 있습니다. PS는 일부 일본 도어 제조사의 현관문에 적용되는 별도 사양이며, 키 외형이 PR과 비슷해 보여도 일반 PR 실린더와 같은 것으로 판단하면 안 됩니다.
기존 키나 실린더에 PS 표시가 있다면 도어 제조사·모델, 락케이스 프런트 각인, 기존 실린더와 키 사진, 문두께를 함께 확인해 주세요.

📌 함께 보면 이해가 더 쉬운 글
미와락 실린더(U9 · WR · PR · LB · JN)는 키 모양만 다른 제품군이 아닙니다. 실린더 계열별 키 구조와 운영 방식, 마스터키 구성, 기존 락케이스와의 적용 조건을 함께 확인하면 제품 선정과 교체 판단이 쉬워집니다.
실무 · 교체 · 발주 가이드
관련 제품
- 미와락 레버핸들 모티스락 U9LA53-1 — U9 실린더와 함께 검토되는 대표 모티스락
- 미와락 모티스락 U9MAD-1 — MIWA 모티스락 적용 현장 비교용
- 미와락 원통형 현관정 U9HKU-1 — 원통형도어락에 적용되는 실린더 구조 비교용
- 미와락 보조키 ND3F / ND3R 시리즈 — 보조키와 실린더 옵션을 함께 검토할 때 유용한 제품
English Summary
MIWA U9, WR, PR, LB, and JN are different cylinder and key-system families rather than a simple ranking of security grades. U9 uses a rotary-tumbler design, WR uses a double-sidebar disc mechanism with a reversible ridge-cut key, PR uses a 2WAY rotary dimple-key design, LB adds variable-tumbler change-key operation, and JN uses a reversible pin-cylinder structure. Selection should consider master-key planning, key-duplication management, lost-key and tenant-change procedures, and long-term site operation. For replacement projects, the lock case, door thickness, cylinder dimensions, mounting method, and existing master-key plan must also be confirmed; cylinders with the same family name are not universally interchangeable across all MIWA locks.
