미와락 모티스락 U9MAD-1 (일본 미와록 / Miwa)
- MIWA MA 시리즈 표준형 케이스락(모티스락)
- U9 실린더와 D형 노브가 적용된 U9MAD-1 모델
- 마스터키 시스템 구성 가능
- 현관, 사무실, 회의실, 응접실, 창고 등에 적용 가능한 일본 MIWA 도어락
원산지 JAPAN
MIWA MA 시리즈 표준형 모티스락 · D형 노브핸들 타입
미와락 MA 시리즈 U9MAD-1
U9 Cylinder / MA Series / D-type Knob / “-1” (실외: 실린더 · 실내: 섬턴)
Summary
미와락 U9MAD-1은 MIWA MA 시리즈의 D형 노브를 적용한 모티스락(Mortise Lock)입니다. U9 실린더(Cylinder), 실내 섬턴, MA 모티스락 구조를 기준으로 현관, 사무실, 회의실, 창고 등에 적용할 수 있으며, 주문 전에는 백셋, 문두께, 손잡이 형상, 실린더 종류, 마스터키(Master Key System) 필요 여부를 함께 확인해야 합니다.
미와락 U9MAD-1은 MIWA의 MA 시리즈 표준형 모티스락(Mortise Lock) 중, U9 실린더와 D형 노브핸들이 조합된 대표 모델입니다. 모델명 U9MAD-1은 각각 의미를 가지고 있으며, U9는 실린더 종류, MA는 MIWA의 표준형 케이스락 시리즈, D는 D형 노브(손잡이) 형상, -1은 실외측 실린더와 실내측 섬턴으로 구성된 기능번호를 의미합니다. MA 시리즈는 D형 외에도 W형, U형, Q형 등 다양한 노브 형상을 선택할 수 있습니다.
MA 시리즈는 모티스락의 강도와 내구성을 유지하면서도 사용하기 쉬운 크기로 설계되어 현관, 사무실, 회의실, 응접실, 창고 등 다양한 환경에 적용할 수 있습니다.
현장 조건에 따라 기능번호, 노브 형상, 실린더 종류, 백셋, 문두께를 함께 확인해야 합니다.
문의 시 아래 정보만 알려주셔도 안내가 빨라집니다
- 모델명(제품 표기): 예) U9MAD-1 / U9MAW-1 / U9MAU-1 / U9LA53-1
- 문두께(mm): ____ mm
- 백셋(mm): ____ mm (MA 시리즈: 64 / 76 / 100)
- 손잡이 형상: D형 / W형 / U형 / Q형 / 케이스핸들
- 실린더: U9 / WR / PR / LB / JN
- 마스터키: 필요 / 불필요

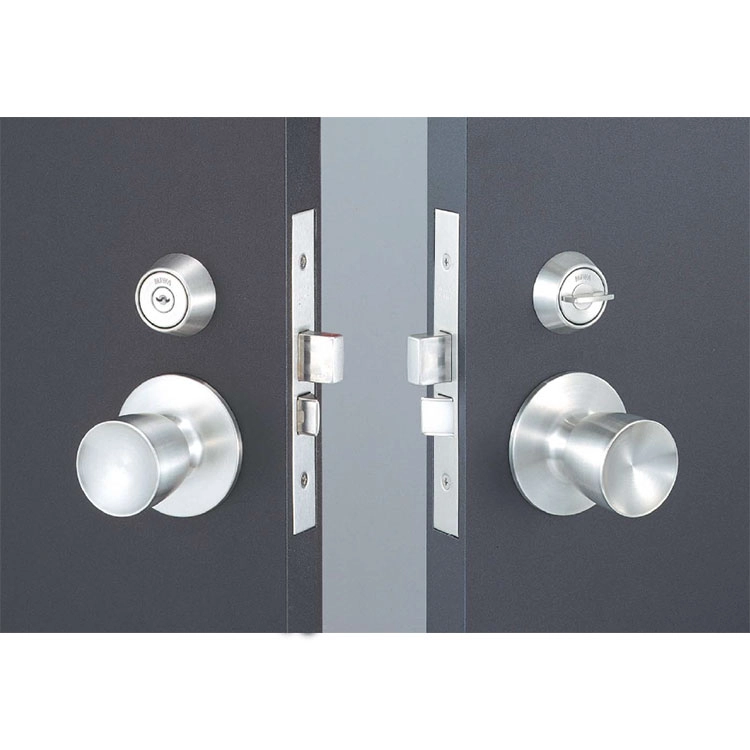

U9 실린더와 D형 노브를 적용한 U9MAD-1 구성
특징
- MA 시리즈 표준형 케이스락으로, 강도와 내구성을 갖추면서도 취급하기 쉬운 크기로 설계되었습니다.
- 현관, 사무실, 회의실, 응접실, 창고 등 다양한 공간에 적용할 수 있습니다.
- D형 노브 외에도 W형, U형, Q형, 케이스핸들 사양이 있어 현장 조건에 따라 선택할 수 있습니다.
- MA*-6은 비상 시 외부에서 코인 등으로 해정할 수 있는 비상개방장치형입니다.
- MA*-8은 사용 중 표시장치와 비상개방장치가 함께 있는 타입으로, 화장실·파우더룸 등에 적합합니다.
- U9 인터체인저블 실린더 적용이 가능하여 실린더 교환을 비교적 간단하게 할 수 있습니다.
기능 형식
MA 시리즈는 모델명의 * 자리에 노브 형상(D/W/U/Q 등)이 들어가며, 뒤의 기능번호에 따라 실외측·실내측 구성이 달라집니다.
| 형식 | 실외측 | 실내측 | 용도 예 |
|---|---|---|---|
| MA*-1 | 실린더 | 섬턴 | 현관, 사무실, 회의실, 응접실 |
| MA*-2 | 실린더 | 없음 | 기계실, 설비실, 점검구 |
| MA*-3 | 없음 | 섬턴 | 테라스, 간막이문 |
| MA*-4 | 실린더 | 실린더 | 연락문, 창고 |
| MA*-5 | 섬턴 | 섬턴 | 연락문 |
| MA*-0 | 없음 | 없음 | 간막이문 |
| MA*-6 | 비상개방장치 | 섬턴 | 화장실, 파우더룸 |
| MA*-8 | 비상개방장치 부착 표시장치 | 섬턴 | 화장실, 파우더룸 |
설치·분해 참고 영상
(위 영상은 LA 도어락을 도어에서 분해하는 방법을 보여주며, 실린더와 섬턴 해체 방법도 확인할 수 있습니다. MA 시리즈도 동일한 미와락 고정핀 방식 실린더 구조를 이해하는 참고 자료로 활용할 수 있습니다.)
사양
- 제품군: MIWA MA Series 모티스락
- 대표 모델: U9MAD-1 (U9 실린더 + MA 시리즈 + D형 노브 + 기능번호 -1)
- 백셋: 64 / 76 / 100 mm
- 스페이싱: 80 mm
- 설치 가능 문두께: 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm
- Q형 노브 문두께: 29–33 / 33–37 / 37–42 / 42–46 / 46–50 / 50–54 / 54–58 / 58–62 / 62–66 mm
- 실린더: U9 / WR / PR / LB / JN
- 손잡이 형상: D형 / W형 / U형 / Q형 노브, C형 / CUC형 케이스핸들
- 용도: 사무실 / 현관 / 창고 / 회의실 / 응접실 / 화장실 등
MA 시리즈 노브 및 케이스핸들 형상
MA 시리즈 기능번호별 구성과 적용 용도
U9MA 시리즈 외형 치수와 문 가공 기준
📌 함께 보면 이해가 더 쉬운 글 (기술 아카이브)
U9MAD-1은 MIWA MA 시리즈 표준형 모티스락입니다. 제품을 정확히 선택하려면 모티스 구조, 백셋, 문두께, 실린더 종류, 마스터키 시스템, 노브·레버핸들 구성을 함께 이해하는 것이 중요합니다.
상위 허브 · 구조 이해
미와락 · 일본 도어락 이야기
English Summary
The MIWA U9MAD-1 is a D-type knob mortise lock in the MIWA MA Series. The model name indicates a U9 cylinder, MA Series case lock, D-type knob design, and the “-1” function with an outside cylinder and inside thumbturn. For correct selection and replacement, users should check the backset, door thickness, knob or handle type, cylinder option, and master key requirements before ordering. This product is suitable for entrances, offices, meeting rooms, storage rooms, and other general door applications where a Japanese mechanical door lock and reliable security hardware are required.
