미와락 전기정 번호키 / 텐키 TKU-003 (일본 미와록 / Miwa)
- 랜덤 배열 키패드와 강화유리 터치패널을 적용한 MIWA 전기정용 텐키 유니트
- 전기정·자동문·셔터·출입통제 시스템 연동용 번호키
원산지 JAPAN
미와락 전기정 · 자동문 · 셔터 제어용 랜덤 텐키 키패드 유니트
미와락 매지컬 텐키 유니트 TKU-003 / TKU-003CV
TKU-003D / TKU-003DCV 조작기 + TKU-003C 제어기 구성
Summary
미와락 TKU-003 / TKU-003CV는 전기정(Electric Lock), 자동문, 셔터, 출입통제(Access Control) 장치를 비밀번호로 제어하는 랜덤 텐키 키패드 유니트입니다. 조작기 TKU-003D 또는 TKU-003DCV와 제어기 TKU-003C로 구성되며, 올바른 비밀번호 입력 시 무전압 접점(Dry Contact) a접점(NO, Normally Open) 또는 b접점(NC, Normally Closed)으로 결과를 출력합니다. 옥외 설치, 접점 출력 방식, 출력 시간, 비밀번호 운용 방식, TKU-002 호환 조건을 함께 확인해야 합니다.
미와락 매지컬 텐키 유니트 TKU-003 / TKU-003CV는 비밀번호 입력을 통해 전기정, 자동문, 셔터, 출입통제 장치 등을 제어할 수 있는 랜덤 텐키 키패드 유니트입니다. 올바른 비밀번호가 입력되면 제어기에서 무전압 a접점 또는 b접점으로 결과를 출력하여, 접점 입력 방식의 전기정 조작반이나 각종 제어 장치와 연동할 수 있습니다.
TKU-003은 기존 TKU-002 시리즈와 호환성을 가진 후속 모델로, 2~12자리 비밀번호 최대 9종 등록, 관리용 비밀번호, 정전식 터치패널, 옥외 설치를 고려한 IPX5 상당 방수성능, 장난 방지 기능, LED 밝기 및 조작음 조정 등을 지원합니다.
조작기는 커버 없는 TKU-003D와 커버 및 훔쳐보기 방지 기능을 갖춘 TKU-003DCV 중 선택할 수 있습니다. 직사광선이 닿는 옥외 환경이나 장기 유지보수가 중요한 현장에는 커버 교체가 가능한 TKU-003DCV 타입 검토를 권장합니다.
문의 시 아래 5가지를 알려주시면 안내가 빨라집니다
- 연동 대상: 전기정 / 자동문 / 셔터 / 출입통제 장치 등
- 제어 방식: 무전압 a접점(NO, Normally Open) / 무전압 b접점(NC, Normally Closed) 필요 여부
- 출력 시간: 0.5초 / 3초 / 10초 / 20초 / 연속 출력 중 필요한 동작
- 설치 위치: 실내 / 옥외 / 직사광선 노출 / 비가 직접 닿는 위치 여부
- 조작기 타입: TKU-003D / TKU-003DCV 필요 여부
설치 · 연동 체크리스트
- 제어 대상 장치가 무전압 접점 입력으로 동작하는지 확인
- 전기정, 자동문, 셔터 등에 별도 제어반 또는 조작반이 필요한지 확인
- AC100V 전원 공급 가능 여부 및 제어기 설치 공간 확인
- 옥외 설치 시 TKU-003DCV 커버형 적용 검토
- 관리용 비밀번호와 일반 비밀번호 운용 권한을 사전에 구분
- 출입문 양면에 텐키가 필요한 경우 조작기 2대 연결 조건 확인

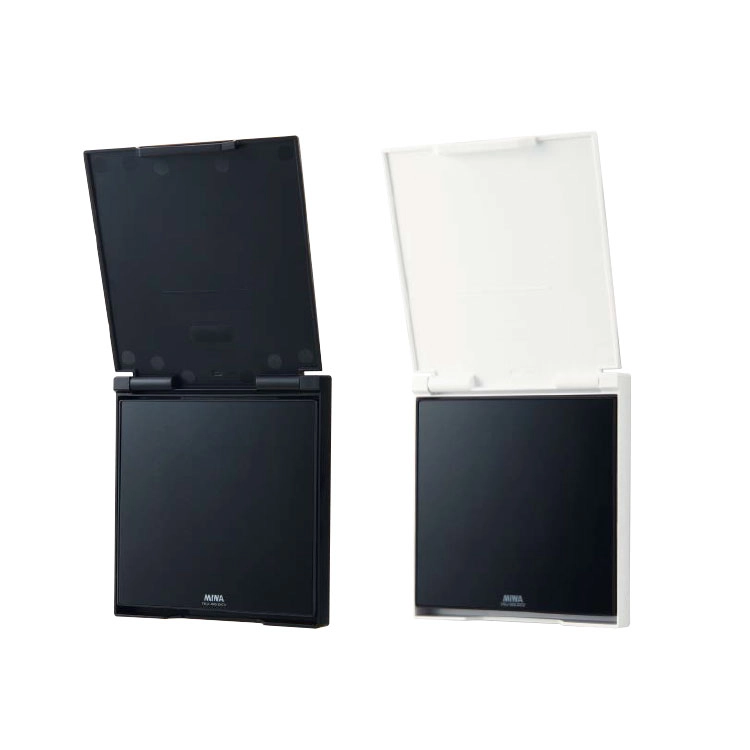

커버가 열린 TKU-003DCV 조작기
TKU-003C 실내용 제어기
시스템 구성
TKU-003 시리즈는 조작기 TKU-003D 또는 TKU-003DCV와 제어기 TKU-003C로 구성됩니다. 조작기에서 올바른 비밀번호를 입력하면 제어기에서 무전압 a접점 또는 b접점으로 결과를 출력하여 전기정 조작반, 자동문 제어반, 셔터 제어반 등과 연동할 수 있습니다.
TKU-003 매지컬 텐키 유니트 시스템 구성
특징
- 매지컬 랜덤 텐키 방식으로 사용할 때마다 패널 숫자 위치가 바뀌어 특정 위치의 변색·마모를 줄입니다.
- 정상 비밀번호 입력 시 결과를 무전압 a접점 또는 b접점으로 출력하여 전기정, 자동문, 셔터 등을 제어할 수 있습니다.
- 2~12자리 비밀번호를 최대 9종까지 등록할 수 있어 시설별·관리자별 운용이 가능합니다.
- 비밀번호 등록·삭제 조작을 보호하기 위한 관리용 비밀번호 1종을 별도로 등록할 수 있습니다.
- 정전 시에도 등록된 비밀번호가 사라지지 않습니다.
- 조작기는 커버 없는 TKU-003D와 커버·훔쳐보기 방지 기능이 있는 TKU-003DCV 중 선택할 수 있습니다.
- 강화유리 정전식 터치패널을 적용하여 스크래치에 강하고 내구성이 높습니다.
- 조작기는 옥외 설치를 고려한 IPX5 상당 방수성능을 갖추고 있습니다.
- 랜덤 표시 기능은 설정에 따라 사용 여부를 선택할 수 있습니다.
- 잘못된 비밀번호를 5회 연속 입력하면 경보음 후 일정 시간 조작이 제한되는 장난 방지 기능을 지원합니다.
- 조작음 볼륨과 LED 밝기를 조정할 수 있어 옥외 설치 시 시인성을 확보할 수 있습니다.
- 제어기 1대에 조작기 최대 2대까지 연결할 수 있어 1개 출입문의 양면 텐키 운용이 가능합니다.
- 타이머 등 외부 기기 신호를 통해 일시적으로 조작기 사용을 정지할 수 있습니다.
- TKU-003 시리즈는 TKU-002 시리즈와 호환성을 갖지만, 신구 조합 시 등록 가능한 비밀번호 자릿수와 일부 기능에 제한이 있을 수 있습니다.
모델 구성
| 모델 | 구성 / 특징 |
| TKU-003D | 커버 없는 조작기. 블랙(BK) / 화이트(WH) 선택 가능. |
| TKU-003DCV | 커버 및 훔쳐보기 방지 기능이 있는 조작기. 옥외·직사광선 노출 현장 권장. |
| TKU-003C | 제어기. 실내 설치용. 조작기 신호를 받아 접점 출력으로 제어 대상 장치를 동작. |
| TKU-003 | TKU-003D 조작기 + TKU-003C 제어기 세트품. |
| TKU-003CV | TKU-003DCV 조작기 + TKU-003C 제어기 세트품. |
사양
| 관리 게이트 | 1게이트 / 게이트 양면 텐키 가능 |
| 기본 기능 | 비밀번호 등록, 판정 및 결과 출력 / 숫자 2~12자리 × 9종 등록 |
| 관리용 비밀번호 | 숫자 4~12자리 × 1종 등록 가능 / 일반 인증 조작에는 사용 불가 |
| 인증 결과 출력 | 무전압 a접점 또는 b접점 / DC24V 0.1A 이내 |
| 출력 시간 | 0.5초 / 3초 / 10초 / 20초 / 연속 메이크·브레이크 반복 |
| 텐키 정지 입력 | 무전압 a접점 또는 b접점 / 연속 / DC24V 0.1A 이상 |
| 접속 기기 | 미와락 전기정 조작반 / 무전압 a·b접점 입력으로 제어되는 각종 기기 |
| 재질 | TKU-003D / TKU-003DCV: 패널부 강화유리, 본체·커버 ASA 수지 TKU-003C: ASA 수지 |
| 색상 | TKU-003D / TKU-003DCV: 블랙(BK), 화이트(WH) TKU-003C: 화이트 |
| 사용온도 / 습도 | TKU-003D / TKU-003DCV: -10℃ ~ +50℃, 30~95%RH / 결로·동결 없을 것 TKU-003C: 0℃ ~ +50℃, 30~95%RH / 결로 없을 것 |
| 방수성능 | TKU-003D / TKU-003DCV: JIS C0920 보호등급 5 / IPX5 상당 TKU-003C: 방수성능 없음 / 실내 설치용 |
| 전원 | AC100V ±10% / 50·60Hz / 소비전력 1.5W |
| 외형 치수 | TKU-003D: 115(W) × 115(H) × 15(D) mm / 벽면 매립 설치 TKU-003DCV: 120(W) × 134(H) × 20(D) mm / 벽면 매립 설치 TKU-003C: 118(W) × 120(H) × 10(D) mm / 벽면 매립 설치 |
| 중량 | TKU-003D: 300g TKU-003DCV: 380g TKU-003C: 300g |
설치 및 선정 시 주의사항
- TKU-003C 제어기는 실내 설치용입니다. 비나 물이 닿는 장소에는 설치하지 마십시오.
- 조작기를 옥외에 설치하는 경우, 특히 직사광선이 닿는 완전 옥외 환경에서는 커버형 TKU-003DCV 사용을 권장합니다.
- TKU-003DCV의 텐키 패널에는 훔쳐보기 방지를 위한 검정색 마이크로 루버가 포함되어 있어, 화이트 타입도 패널면은 검정색입니다.
- TKU-002 시리즈와 호환성은 있으나, 신구 조작기·제어기를 조합하는 경우 일부 기능과 등록 가능한 비밀번호 조건이 제한될 수 있습니다.
- 전기정, 자동문, 셔터 등 제어 대상 장치에는 무전압 a접점 또는 b접점으로 제어 가능한 제어반이 필요합니다.
