미와락 전기정 AL4M
MIWA AL4M Electric Lock / Motor-driven Deadbolt / 공용현관 · 오피스 출입구 · 비상구 등
Summary
미와락 전기정 AL4M은 DC24V 전기 신호와 극성 제어로 데드볼트(Deadbolt)를 잠금 또는 해제하는 모터 구동식 전기정(Electric Lock)입니다. AL3M의 공식 대체 모델로 지정되어 있으며, MIWA 폐지제품 목록상 기존 AL3M에서 AL4M으로 교체할 때 추가 절개 가공은 불필요한 것으로 안내됩니다. 다만 배선 방식, 커넥터, 리드선 길이, 2선식 변환, 제어반 호환성은 반드시 별도로 확인해야 합니다.
AL4M이 적합한 경우
- 기존 MIWA AL3M을 AL4M으로 교체하는 현장
- 맨션·공동주택 공용현관과 오피스 출입통제문
- 정전 시 잠금 또는 해제 상태를 그대로 유지해야 하는 현장
- 키·섬턴 수동 조작과 전기 제어를 함께 사용해야 하는 현장
- MIWA 실린더와 마스터키 시스템을 유지해야 하는 현장
다른 제품을 함께 검토해야 하는 경우
- 정전 시 자동 해제가 반드시 필요한 Fail-Safe 출입문
- 문틀 측 장치만 교체하는 전기스트라이크 방식이 적합한 문
- 자동문 전용 잠금장치가 필요한 현장
- 목문이나 특수문처럼 표준 절결·보강 조건을 적용하기 어려운 현장
AL4M의 동작 방식과 정전 시 특성
AL4M은 솔레노이드가 잠금 상태를 계속 유지하는 방식이 아니라, DC24V 극성 제어로 내부 모터를 구동하여 데드볼트를 잠금 위치 또는 해제 위치까지 이동시키는 방식입니다. 동작이 끝난 뒤에는 잠금 상태를 유지하기 위한 지속 통전이 필요하지 않습니다.
정전 시 자동으로 열리거나 잠기는 일반적인 Fail-Safe·Fail-Secure형과 달리, AL4M은 정전 직전의 잠금 또는 해제 상태를 유지합니다. 따라서 비상구나 피난 동선에 적용할 때에는 전기정 단품만으로 판단하지 말고, 비상해제장치·제어반·화재수신반 연동·현장 운영 기준을 함께 검토해야 합니다.
AL3M 단종 및 AL4M 대체 안내
MIWA 폐지제품 목록에 따르면 AL3M은 백셋별로 2022년 10월부터 2023년 3월 사이에 단종되었으며, 공식 대체 제품은 AL4M입니다. 교체 시 추가 절개 가공은 불필요한 것으로 안내되어 있습니다.
단, 기계적 절결 호환성과 전기적 호환성은 별개이므로 배선 수, 커넥터, 2선식 변환 어댑터, 제어반, 비상해제 사양을 함께 확인해야 합니다.
미와락 전기정 AL4M은 전기 신호를 받아 내부 모터가 동작하여 문을 잠금 또는 해제하는 지정건물용 모터 구동식 본체결 전기정입니다. 데드볼트 방식으로 문을 고정하며, 맨션 공용현관, 사무실 출입구, 출입통제 연동문, 비상 동선 검토가 필요한 출입문 등에 적용됩니다.
전기 신호의 극성에 따라 잠김/열림 동작이 결정되며, 키 또는 섬턴을 이용한 수동 잠금/해제도 가능합니다. 전기정의 잠김/열림 상태와 문의 개폐 상태는 무전압 접점 출력으로 확인할 수 있습니다.
AL4M은 MIWA에서 기존 AL3M의 공식 대체 모델로 지정한 제품입니다. 실제 교체나 신규 적용 시에는 백셋, 문두께, 케이스 깊이, 실린더 타입, 비상해제장치 유무, 배선 방식, 커넥터, 제어반 호환성을 함께 확인해야 합니다.
AL4M 문의 시 아래 사항을 알려주시면 안내가 빨라집니다
- 문의 유형: 기존 AL3M 교체 / 신규 설치 여부
- 현장 문 종류와 용도: 공용현관 / 오피스 / 관리구역 / 비상 동선
- 필요 백셋: 38 / 51 / 64 mm 백셋(Backset)이란? – 도어락 손잡이 중심에서 잠금장치까지의 기준 거리
- 문두께 범위: 33–42 / 42–50 / 50–58 / 58–66 mm 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 실린더 형태: U9 / WR / PR(-J) / LB(-J) / JN 적용 여부 확인 실린더 정보
- 기능 형식: AL4M-1 / AL4M-2 / AL4M-3 / AL4M-4 중 외측·내측 구성 확인
- 비상해제장치 필요 여부: AL4M-E / AL4M-EP / EH / EPH 계열 검토
- 마스터키 구성 여부 미와락 키시스템(마스터키) 이해하기
설치 · 연동 체크리스트
- 백셋/문두께/케이스 깊이 확인 후 모델을 선정합니다.
- 전기정 제어반에서 요구하는 출력 방식과 전압 조건을 확인합니다.
- AL4M은 통전 극성에 따라 잠김/열림이 결정되므로 극성 제어 논리를 사전에 확인해야 합니다.
- 정전 시에는 정전 직전 상태가 유지되므로 비상 동선, 소방법, 현장 운영 기준을 함께 검토해야 합니다.
- 데드볼트에 과도한 측압이 걸리지 않도록 시공해야 하며, 측압 5kg 이하 조건을 기준으로 검토합니다.
- 비상해제장치 부착형은 좌우 방향 구분이 있으므로 발주 전 좌수/우수를 확인해야 합니다.
- 통전금구는 TEK 시리즈 사용을 기준으로 검토합니다.
- AL4M-E형은 최소 문두께가 34mm 이상인지 확인합니다.
- AL4M-EP형은 LB 실린더를 사용할 수 없습니다.
- AL4M3N은 WR 실린더 설정이 없습니다.
- 2차측 코드는 기본 포함되지 않으므로 별도 준비 여부를 확인합니다.
AL4M 핵심 사양 한눈에 보기
| 구동 방식 | DC24V 모터 구동식 |
|---|---|
| 잠금 구조 | 데드볼트 본체결 방식 |
| 제어 방식 | DC24V 극성 전환 |
| 정전 시 | 정전 직전 상태 유지 |
| 수동 조작 | 키 또는 섬턴으로 가능 |
| 상태 출력 | 잠금·해제 및 문 열림·닫힘 무전압 접점 출력 |
| 기존 모델 | AL3M 공식 대체 모델 |

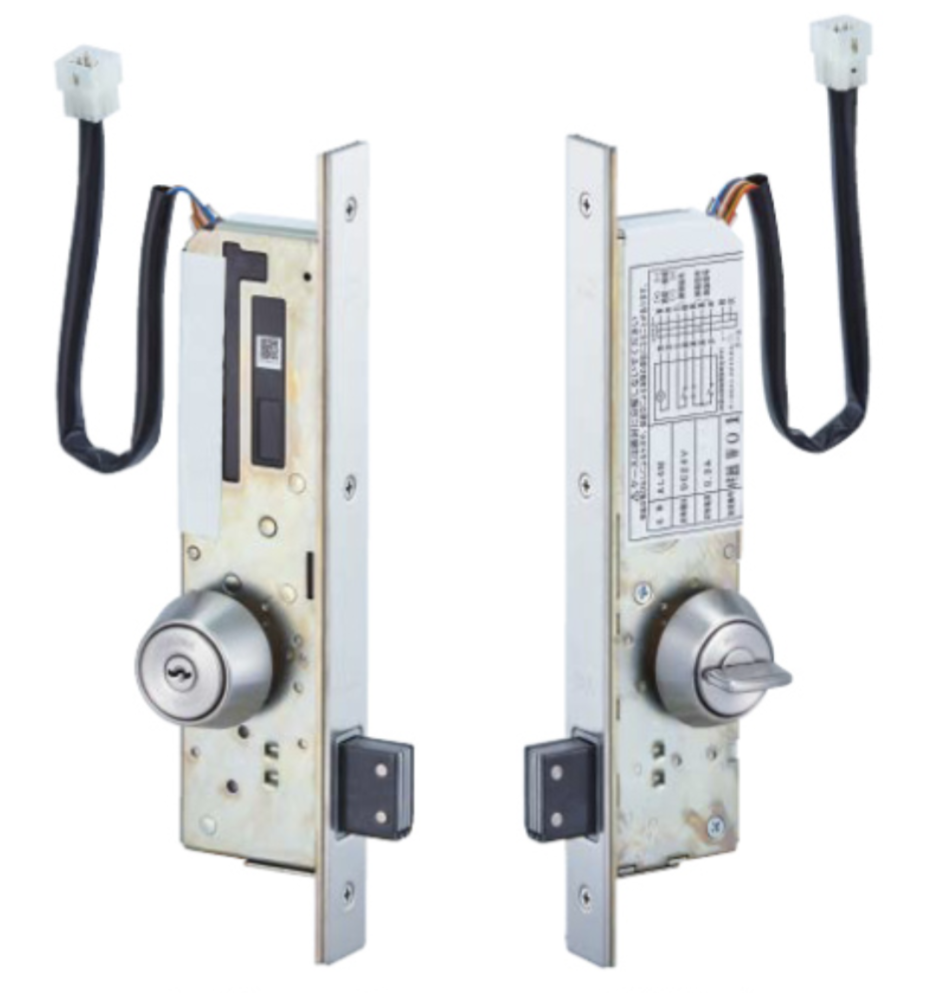

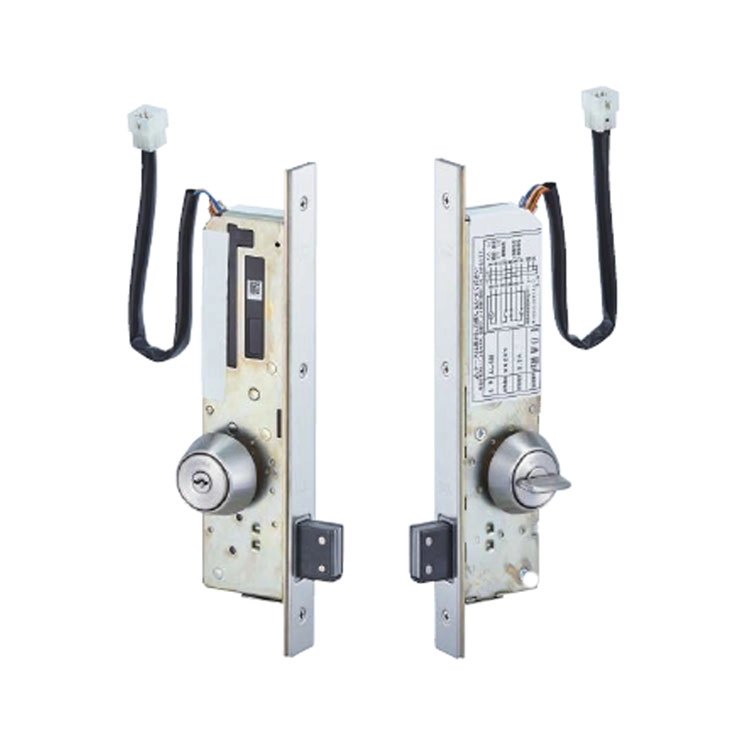

U9 실린더와 섬턴을 적용한 U9AL4M-1(ST)
대표 이미지는 AL4M-1 형식이며, AL4M-E와 AL4M-EP는 비상해제장치가 추가된 파생 계열
시스템 구성
미와락 전기정 AL4M은 전기정 제어반, 조작표시기, 텐키, 출입통제 시스템 등과 연동하여 사용하는 전기정입니다. 기존 AL3M 시스템과 비교하거나 교체 검토를 할 때에는 제어반 호환성, 배선 방식, 통전금구, 커넥터 사양, 실린더 사양을 함께 확인해야 합니다.
아래 이미지는 AL4M 단독 전용도가 아니라, MIWA 전기정과 제어기기를 조합하는 일반적인 시스템 구성 예시입니다.
일반적인 출입통제 연동 흐름
주요 적용 현장
- 맨션·공동주택 공용현관
- 기업·연구소·서버실 출입통제문
- 병원·학교·공공시설의 관리구역
- 오피스 출입구와 비상 동선 검토가 필요한 출입문
MIWA 전기정 시스템의 일반적인 기기 연동 구성
특징
- 통전 시 내부 모터가 동작하여 데드볼트를 잠그거나 해제합니다.
- 전원의 극성에 따라 잠김/열림 상태가 결정됩니다.
- 키 또는 섬턴으로 수동 잠금/해제가 가능합니다.
- 전기정의 잠김/열림 상태 및 문의 개폐 상태를 전기적으로 확인할 수 있습니다. (무전압 접점 출력)
- 전원이 끊긴 경우에는 정전 직전 상태가 유지됩니다. 정전 중에도 키 또는 섬턴으로 잠금/해제 조작이 가능합니다.
- 비상해제장치 부착 AL4M-E, 원터치 비상해제장치 부착 AL4M-EP형도 있습니다. (백셋 51 / 64mm)
- 비상해제 신호 출력을 확인할 수 있는 AL4M-EH / AL4M-BEH / AL4M-EPH / AL4M-BPH 계열도 검토할 수 있습니다. 비상해제 신호는 무전압 접점으로 출력되며, 시정 시 복귀하므로 경보 유지가 필요한 현장은 감시반에서 별도 유지 로직을 구성해야 합니다.
- R프론트 부착 AL4MR형과 롤러 스트라이크 HD / HD2 타입도 있습니다. HD형은 스트라이크 개구부를 좌우 각 ±2mm 조정할 수 있습니다.
- 전기정 본체는 JIS C0920 보호등급 3 / IPX3 상당의 방우 성능을 갖추고 있습니다. 단, 결선부와 어댑터 부분은 별도 방수 처리가 필요합니다.
기능 형식
AL4M은 외측과 내측의 실린더/섬턴 구성에 따라 기능 형식이 나뉩니다. 현장 운영 방식, 비상 동선, 관리 방식에 따라 적합한 형식을 선택해야 합니다.
| 형식 | 외측 | 내측 | 적용 포인트 |
|---|---|---|---|
| AL4M-1 | 실린더 | 섬턴 | 외부는 키, 내부는 섬턴으로 조작하는 일반적인 구성 |
| AL4M-2 | 실린더 | 없음 | 내측 수동 조작을 제한해야 하는 현장에 검토 |
| AL4M-3 | 없음 | 섬턴 | 외측 키 조작 없이 내부 섬턴 중심으로 관리하는 구성 |
| AL4M-4 | 실린더 | 실린더 | 양측 모두 키 관리가 필요한 현장에 검토 |
- 장착 가능 실린더: U9 / WR / PR(-J) / LB(-J) / JN ※ 형식과 옵션에 따라 제한이 있습니다.
- 더미 실린더 부착형도 있으며, 세트 발주 시 형식 끝에 D를 붙입니다. 예: AL4M-2D. 외관은 실린더처럼 보이지만 실제 잠금 기능은 없는 사양으로, 외관 통일이나 비작동 측 구성에 사용합니다.
- 인터체인저블 실린더는 U9 실린더만 장착 가능합니다.
AL4M 비상해제장치 부착형 구성
적용 시 주의사항
- 데드볼트에 측압이 크게 걸리면 동작 전류가 증가하고 제어반에 영향을 줄 수 있으므로, 문과 프레임의 정렬 상태를 반드시 확인해야 합니다.
- 표준 도면에서는 문 끝단 간격을 약 3~6mm 범위로 관리하며, 최대 유효 치리는 6mm 이내를 기준으로 검토합니다.
- 본체를 상하 반대로 설치하거나 문의 상부·하부 프레임에 설치하면 방수 성능이 저하되고 고장의 원인이 될 수 있으므로 설치해서는 안 됩니다.
- AL4M-EP형에는 LB 실린더를 장착할 수 없습니다.
- AL4M-EH / AL4M-BEH / AL4M-EPH / AL4M-BPH 형식에도 LB 실린더 장착이 불가합니다.
- AL4M-E의 최소 문두께는 34mm 이상입니다.
- 비상해제장치에는 좌우 방향이 있으므로 발주 시 좌수/우수를 반드시 지정해야 합니다.
- 목제문 적용은 표준 조건이 아니므로 별도 상담이 필요합니다.
사양
| 제품명 | MIWA AL4M Series |
|---|---|
| 제품 형식 | 본체결 전기정 / 모터 구동식 데드볼트 전기정 |
| 제품 분류 | 지정건물용 본체결 전기정 |
| 대체 관계 | AL3M 공식 대체 모델 ※ MIWA 폐지제품 목록상 추가 절개 불필요 |
| 백셋 | 38 / 51 / 64 mm |
| 케이스 깊이 | 57 / 70 / 83 mm |
| 설치 가능 문두께 | 33–42 / 42–50 / 50–58 / 58–66 mm |
| 방수 성능 | JIS C0920 보호등급 3 / IPX3 상당 ※ 전기정 본체 기준 |
| 유효 치리 치수 | 약 3~6mm ※ 최대 6mm 이내 |
| 사용 온도 범위 | -10℃ ~ +50℃ ※ 결로·동결 없을 것 |
| 실린더 | U9 / WR / PR(-J) / LB(-J) / JN ※ 형식에 따라 제한 있음 |
| 표준 적용 문 | 스틸문 기준 ※ 목제문은 별도 상담 필요 |
| 용도 | 맨션 공용현관, 오피스 출입구, 비상구, 출입통제 연동 출입문 등 |
전기 사양
| 구분 | 항목 | 정격 / 조건 |
|---|---|---|
| 모터 | 시해정 동작 전압 | DC24V ±20% |
| 모터 | 동작 전류 | 0.3A ±20% ※ 측압 0kg 기준 |
| 모터 | 통전 시간 | AL4M 2–3초 / AL4M-E(P) 3–5초 |
| 모터 | 통전율 | 1/5 |
| 리드 스위치 | 문 열림/닫힘 신호 | DC24V / 2mA~100mA |
| 마이크로 스위치 | 시해정 신호 | DC24V / 2mA~100mA |
| 리드선 | 배선 | 길이 250mm, 9P 커넥터 부착, AWG-24 UL1061 내열 비닐전선 |
※ 전기 사양은 데드볼트 측압 0kg 기준입니다. 데드볼트에 측압이 가해지면 전류가 증가하여 제어반 등에 영향을 줄 수 있으므로 측압이 걸리지 않도록 시공해야 합니다.
※ 2차측 코드는 기본 포함되지 않으며 필요 시 별도 준비해야 합니다. 통전금구는 MIWA TEK 시리즈 사용을 기준으로 검토하는 것이 좋습니다.
내부 회로 및 신호 구성
아래 회로도는 AL4M의 모터 구동, 문 개폐 신호, 시정/해정 신호, 비상해제 신호의 배선 관계를 확인하기 위한 참고 자료입니다.

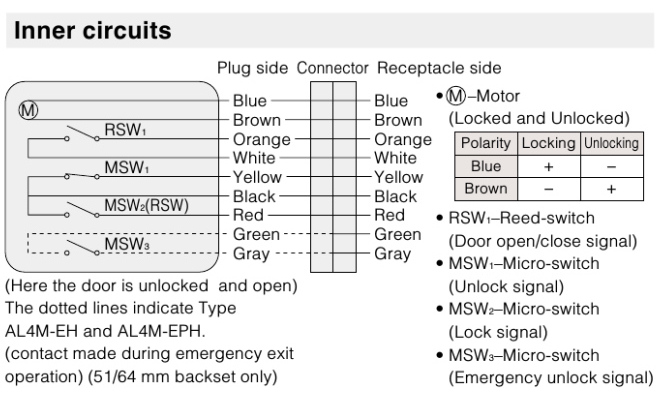

AL4M 내부 회로와 시정·해정 신호 구성
- M: 모터, 시해정 동작을 담당합니다.
- RSW1: 리드 스위치, 문 열림/닫힘 상태 신호를 출력합니다.
- MSW1: 마이크로 스위치, 해정 신호를 출력합니다.
- MSW2: 마이크로 스위치, 시정 신호를 출력합니다.
- MSW3: 마이크로 스위치, 비상해제 신호를 출력합니다. ※ AL4M-EH / AL4M-EPH 등 해당 형식에 적용
- 극성 기준: 청색(青) + / 갈색(茶) - 입력 시 시정, 청색 - / 갈색 + 입력 시 해정 동작 기준입니다.

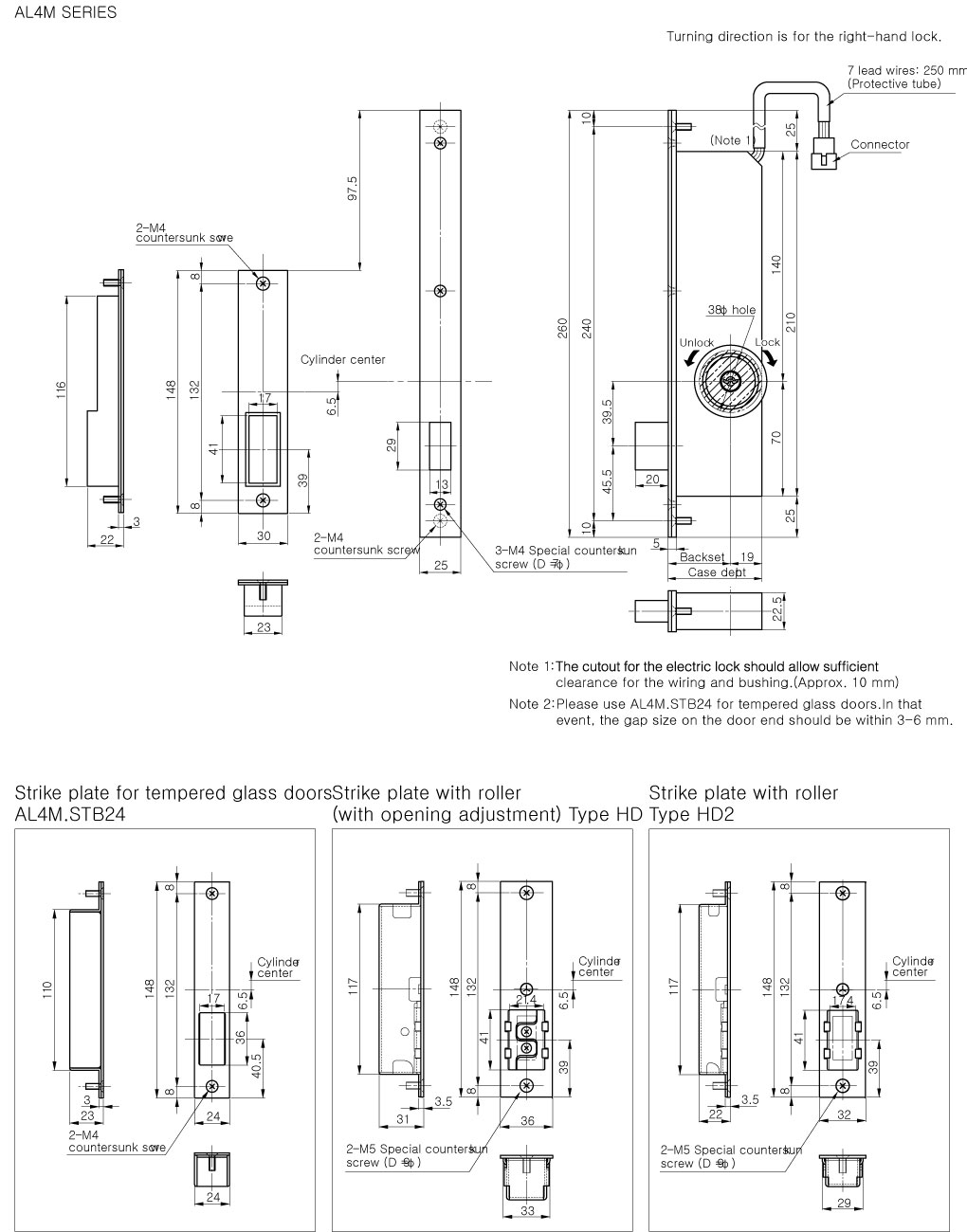

AL4M 외형 치수와 스트라이크별 설치 기준
도면 검토 시에는 백셋과 케이스 깊이뿐 아니라 배선·부싱을 위한 내부 여유 공간 약 10mm, 문 끝단 간격 약 3~6mm, 적용 스트라이크 형식을 함께 확인해야 합니다.
AL3M에서 AL4M으로 검토할 때
기존 AL3M 설치 현장의 교체 또는 보수 문의라면 단순히 제품명만 바꾸어 적용하기보다, 아래 항목을 기준으로 비교 검토하는 것이 안전합니다. AL4M은 기계적 절결 치수 측면에서는 AL3M의 공식 대체품이지만, 배선 구조, 커넥터, 리드선, 옵션 체계와 제어반 연동 조건은 별도로 확인해야 합니다.
| 비교 항목 | AL3M | AL4M |
|---|---|---|
| 제품 상태 | 생산 종료 | 공식 대체 모델 |
| 문 절결 | 기존 설치 기준 | MIWA 폐지제품 안내상 추가 절개 불필요 |
| 배선·커넥터 | 기존 현장 사양 확인 | 배선 수·리드선·커넥터 별도 확인 |
| 제어반 호환성 | 기존 제어반 사용 조건 확인 | DC24V 극성 제어·통전 시간·상태 신호 조건 확인 |
- 기존 문 가공 치수와 AL4M 케이스 깊이 및 절결 치수의 호환 여부
- 제어반, 조작표시기, 텐키, 통전금구의 호환 여부
- 기존 실린더와 신규 실린더 사양의 호환 여부
- 비상해제장치 유무와 좌우 방향
- 공용현관, 오피스, 비상구 등 현장 운영 기준
- MIWA 폐지제품 목록상 추가 절개는 불필요하지만, 리드선 길이·커넥터·배선 수·2선식 변환 어댑터·제어반 호환성은 별도 확인
📌 함께 보면 이해가 더 쉬운 글
AL4M은 모터 구동식 본체결 전기정입니다. 전기정의 동작 원리, 정전 시 동작 방식, Dry Contact, 설치 구조, AL3M과의 교체 조건을 함께 이해하면 제품 선정과 시스템 설계가 쉬워집니다.
구조·용어와 출입통제
구조·설치와 MIWA 실무
관련제품
자주 묻는 질문
Q1. AL4M은 Fail-Safe 전기정인가요?
아닙니다. AL4M은 정전 시 자동으로 열리는 Fail-Safe형이나 자동으로 잠기는 Fail-Secure형이 아니라, 정전 직전의 상태를 유지하는 모터 구동식 전기정입니다.
Q2. AL3M을 AL4M으로 그대로 교체할 수 있나요?
MIWA 폐지제품 목록상 추가 절개 가공은 일반적으로 불필요한 것으로 안내됩니다. 그러나 배선 수, 리드선 길이, 커넥터, 2선식 변환 어댑터, 제어반과 실린더 사양은 별도로 확인해야 합니다.
Q3. 정전 중에도 문을 열 수 있나요?
키 또는 섬턴이 설치된 형식이라면 정전 중에도 수동 잠금·해제 조작이 가능합니다. 다만 외측·내측 구성은 AL4M-1·2·3·4 형식에 따라 다릅니다.
Q4. 기존 제어반을 그대로 사용할 수 있나요?
현장마다 다릅니다. DC24V 극성 제어, 통전 시간, 커넥터, 배선 방식과 상태 신호 입력 조건이 맞는지 확인해야 하며, 기존 AL3M용 제어반이라도 무조건 호환된다고 단정할 수 없습니다.
Q5. 목문에도 설치할 수 있나요?
표준 적용은 스틸문 기준입니다. 목문은 문 구조와 보강 상태, 절결 가공, 케이스 고정 조건을 별도로 검토해야 합니다.
Q6. AL4M은 솔레노이드 전기정인가요?
아닙니다. AL4M은 내부 모터로 데드볼트를 잠금 위치와 해제 위치 사이에서 이동시키는 모터 구동식 전기정입니다. 일반적인 솔레노이드 방식과 구동 원리와 정전 시 동작 특성이 다릅니다.
Q7. AL3M과 AL4M의 가장 큰 차이는 무엇인가요?
AL4M은 생산이 종료된 AL3M의 공식 대체 모델입니다. 문 절결은 추가 가공 없이 교체할 수 있도록 안내되어 있지만, 배선 수, 리드선 길이, 커넥터, 옵션 체계와 제어반 연동 조건은 현장별로 확인해야 합니다.

English Summary
MIWA AL4M is a motor-driven electric lock using a deadbolt mechanism. It locks or unlocks the door by DC24V polarity control and provides dry contact status outputs for lock/unlock and door open/close signals. It is commonly used with access control systems, control boxes, operation indicators, keypads, and intercom-related door control systems. AL4M is MIWA’s official replacement for the discontinued AL3M, with generally compatible door preparation. It is widely used for apartment entrances, office access control, institutional buildings, research facilities, server rooms, and other secure access applications in Japan. MIWA indicates that additional door cutout work is generally not required, but installers must still check the backset, door thickness, case depth, cylinder restrictions, emergency release option, power transfer hardware, secondary-side cable, wiring method, connector, two-wire conversion, and controller compatibility.
