DGM(H-06)B DC5V 감속모터 | 도어락·스마트락용 소형 구동모터
디지털도어락, 스마트락, 전자잠금장치에 적용되는 DC5V 소형 감속모터
39×14×23mm의 컴팩트한 크기로 공간 제약이 있는 잠금장치 기구부에 적합
94.6rpm ±12%, 1.0kgf·cm 이상 스톨토크 기준의 안정적인 구동 성능
표준 스퍼기어 구조와 D-Cut 샤프트 적용으로 다양한 잠금 메커니즘 설계 가능
하네스 길이, 커넥터, 샤프트 사양 등의 OEM/ODM 커스터마이징 지원
원산지 Korea, Vietnam
디지털도어락, 스마트락, 전자잠금장치의 소형 구동부에 적용되는 DC5V 감속모터입니다.
DGM(H-06)B DC5V 감속모터
DC5V · 94.6rpm ±12% · D-Cut Shaft · 소형 기구 적용 · OEM/ODM 프로젝트 공급

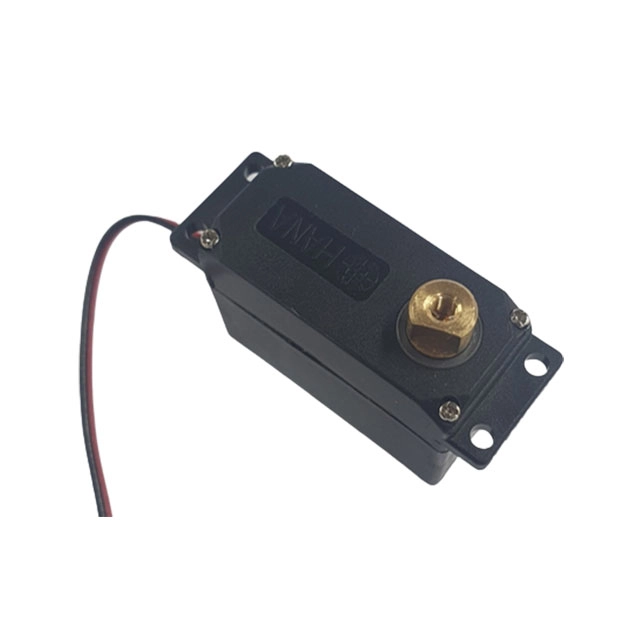

외부 기어가 장착되지 않은 D-Cut 출력축형 DGM(H-06)B DC5V 감속모터
DGM(H-06)B는 디지털도어락, 스마트락, 전자잠금장치의 내부 구동부에 적용되는 DC5V 소형 감속모터입니다. 소형 DC 모터의 빠른 회전을 감속모터 내부 Gear Box 안의 기어를 통해 낮은 회전수와 높은 토크로 변환하여, 제한된 공간에서 잠금장치를 구동하는 데 필요한 출력 특성을 확보합니다.
주요 성능은 무부하 전류 85mA 이하, 부하 전류 250mA 이하, 무부하 회전수 94.6rpm ±12%, 스톨 토크 1.0kgf·cm 이상입니다. 출력축은 전원 극성에 따라 정·역회전하며, 실제 배선 방향은 적용 제품의 PCB와 기구 구조에 맞추어 확인해야 합니다.
공급 제품은 모터·Gear Box·D-Cut 출력축·리드선과 커넥터가 조립된 완성 감속모터(Mecha Assembly)입니다. 샤프트, 하네스 길이, 커넥터, 마킹과 포장 조건은 OEM/ODM 프로젝트에 따라 협의할 수 있습니다.
DGM(H-06)B 요약
- 용도: 디지털도어락·스마트락·전자잠금장치용 소형 구동모터
- 정격: DC5V, 무부하 94.6rpm ±12%
- 출력: 스톨 토크 1.0kgf·cm 이상
- 구조: 모터, 내부 Gear Box, D-Cut 출력축, AWG26 리드선과 2Pin 커넥터로 구성된 완성 감속모터
- 공급 방식: OEM/ODM 프로젝트 및 사양 협의
주요 특징
소형 잠금 구동
제한된 내부 공간에서 데드볼트, 래치, 캠과 소형 잠금 기구를 구동하는 데 적합합니다.
정·역회전 제어
전원 극성에 따라 출력축 회전 방향을 전환할 수 있어 잠금과 해제 제어에 대응합니다.
안정적인 토크
1.0kgf·cm 이상의 스톨 토크로 소형 잠금장치 구동에 필요한 힘을 확보합니다.
D-Cut Shaft
고객사 기구의 캠이나 외부 전달 부품과 결합하기 쉬운 D-Cut Shaft를 적용합니다.
반복 수명 기준
SET 장착 상태에서 Close와 Open을 1회로 하여 100,000회 이상의 수명시험 기준을 적용합니다.
OEM/ODM 대응
하네스, 커넥터, 샤프트, 마킹과 포장 조건을 프로젝트별로 협의할 수 있습니다.
주요 사양
| 항목 | 사양 | 비고 |
|---|---|---|
| 모델명 | DGM(H-06)B | 소형 기구 적용형 감속모터 |
| 정격 전압 | DC5V | 적용 회로와 부하 조건 확인 필요 |
| 무부하 전류 | 85mA 이하 | DC5V 기준 |
| 부하 전류 | 250mA 이하 | 실제 시스템 부하는 별도 검토 |
| 무부하 회전수 | 94.6rpm ±12% | 대표 사양 |
| 감속비 | 1 : 204 | 완성 감속모터의 출력 특성 |
| 스톨 토크 | 1.0kgf·cm 이상 | Spring Gauge 측정 |
| 디텐트 토크 | 0.8kgf·cm 이하 | 정지 상태 출력축 회전 저항 토크 |
| 출력축 회전 | 극성에 따라 정·역회전 | 배선 방향은 적용 제품에서 확인 |
| 기계소음 | 80dBA 이하 | 모터 전면 10cm 거리 측정 |
| 사용 환경 | -10~50℃ / 20~90%RH | 적용 환경별 별도 검토 |
| 수명시험 | 100,000회 이상 | Close + Open을 1회로 정의 |
| Wire 인장력 | 2.0kgf 이상 | 조립 상태 |
| 출력축 유동 | Radial 0.3mm 이하 / Axial 0.3±0.2mm | 기구 결합 공차 검토 |
| 전선 | UL1061 AWG26 | 리드선 사양 |
| 샤프트 | D-Cut Shaft | 캠·외부 전달 부품 결합용 |
※ 상기 값은 DGM(H-06)B 대표 사양입니다. 실제 성능과 수명은 샤프트, 하네스, 커넥터, 장착 상태, 부하, 통전시간과 고객 제품의 제어 조건에 따라 달라질 수 있습니다.
외형 치수 및 구조

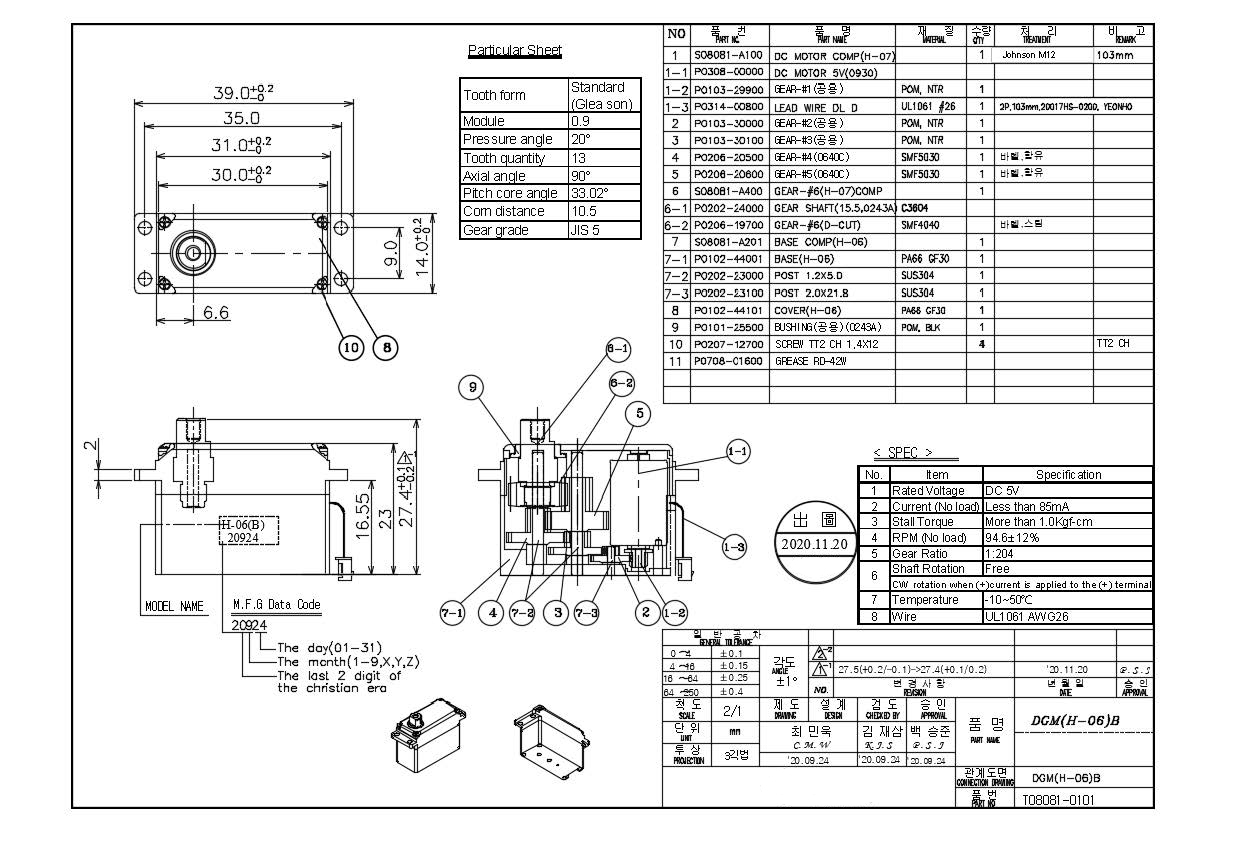

DGM(H-06)B 외형 치수와 내부 Gear Box 및 D-Cut 출력축 구조
감속 구조와 공급 범위
DGM(H-06)B는 소형 DC 모터의 고속 회전을 감속모터 내부 Gear Box 안의 기어를 통해 낮은 회전수와 높은 토크로 변환합니다. 감속비(Gear Ratio)는 모터축 회전수와 출력축 회전수의 비율을 의미하며, DGM(H-06)B의 감속비는 1:204입니다.
대표 제품 이미지에는 외부 기어가 장착되어 있지 않습니다. 공급 제품은 모터, 내부 Gear Box와 D-Cut 출력축이 조립된 완성 감속모터입니다. D-Cut 출력축에 결합하는 외부 기어는 고객사가 적용 제품의 구조와 구동 조건에 맞추어 별도로 준비해야 하며, JK Corporation의 공급 범위에는 포함되지 않습니다.
하네스 및 커넥터 사양

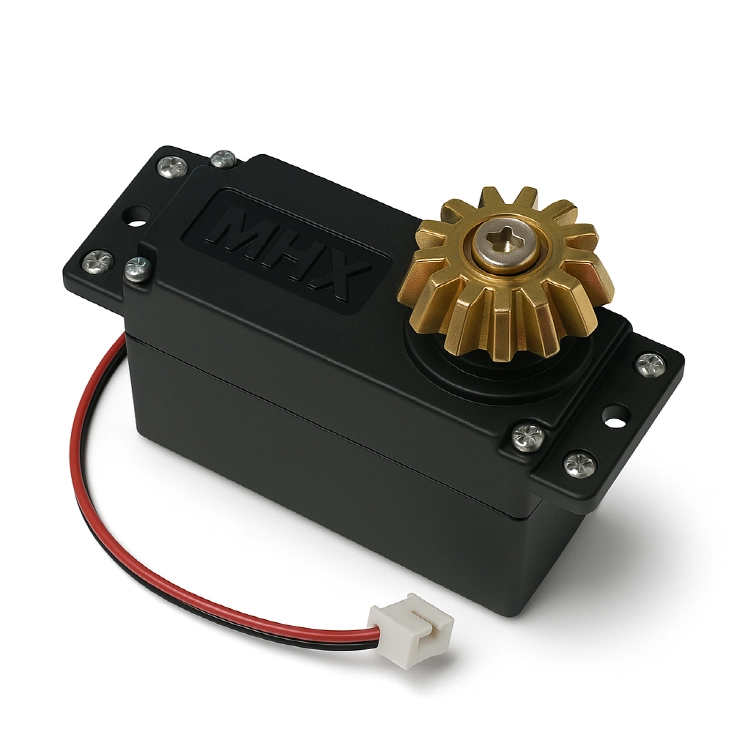

외부 베벨기어와 하네스 및 2Pin 커넥터가 적용된 DGM(H-06)B 참고 이미지
※ D-Cut 출력축에 장착된 외부 베벨기어는 적용 구조를 보여주기 위한 참고 예시입니다. 외부 기어는 고객사가 적용 제품의 구조와 구동 조건에 맞추어 별도로 준비해야 하며, JK Corporation의 공급 범위에는 포함되지 않습니다.
기본 연결 사양
- 전선: UL1061 AWG26
- 기본 하네스 길이: 약 103mm
- 전선 색상: Red (+), Black (-)
- 커넥터: Yeonho 20017HS-0200 계열 2Pin
- 대응 범위: 제품 구조와 프로젝트 조건에 따라 길이·배선 방향·커넥터 협의 가능
OEM/ODM 커스터마이징
DGM(H-06)B는 고객 제품의 기구 구조와 PCB 설계 조건에 따라 일부 사양을 협의할 수 있습니다. 단순 모터 판매가 아니라 전자잠금장치 및 소형 구동장치 프로젝트에 맞는 부품 검토가 가능합니다.
- 샤프트: D-Cut Shaft 길이와 감속모터 측 결합 조건 협의
- 하네스: 길이 변경, 배선 방향, 전선 사양 협의
- 커넥터: 고객사 지정 커넥터, 무커넥터, 납땜 사양 협의
- 마킹: 고객 코드, 생산 LOT, 생산일자 등 프로젝트별 스탬프 마킹 협의
- 포장: 트레이 포장, 카톤 라벨, 바코드, 수출 포장 사양 협의
신뢰성 시험 기준
DGM(H-06)B는 고·저온 동작, 고온·저온 보관, 고온고습, 포장 낙하 및 반복 수명시험 기준을 적용합니다.
- 고온 동작: 45℃·60%RH에서 48시간
- 저온 동작: -10℃에서 48시간
- 보관: 80℃ 및 -20℃에서 각각 48시간
- 고온고습: 40℃·90~95%RH에서 48시간
- 포장 낙하: 포장 상태로 50cm 높이에서 콘크리트 바닥 1회
포장 사양

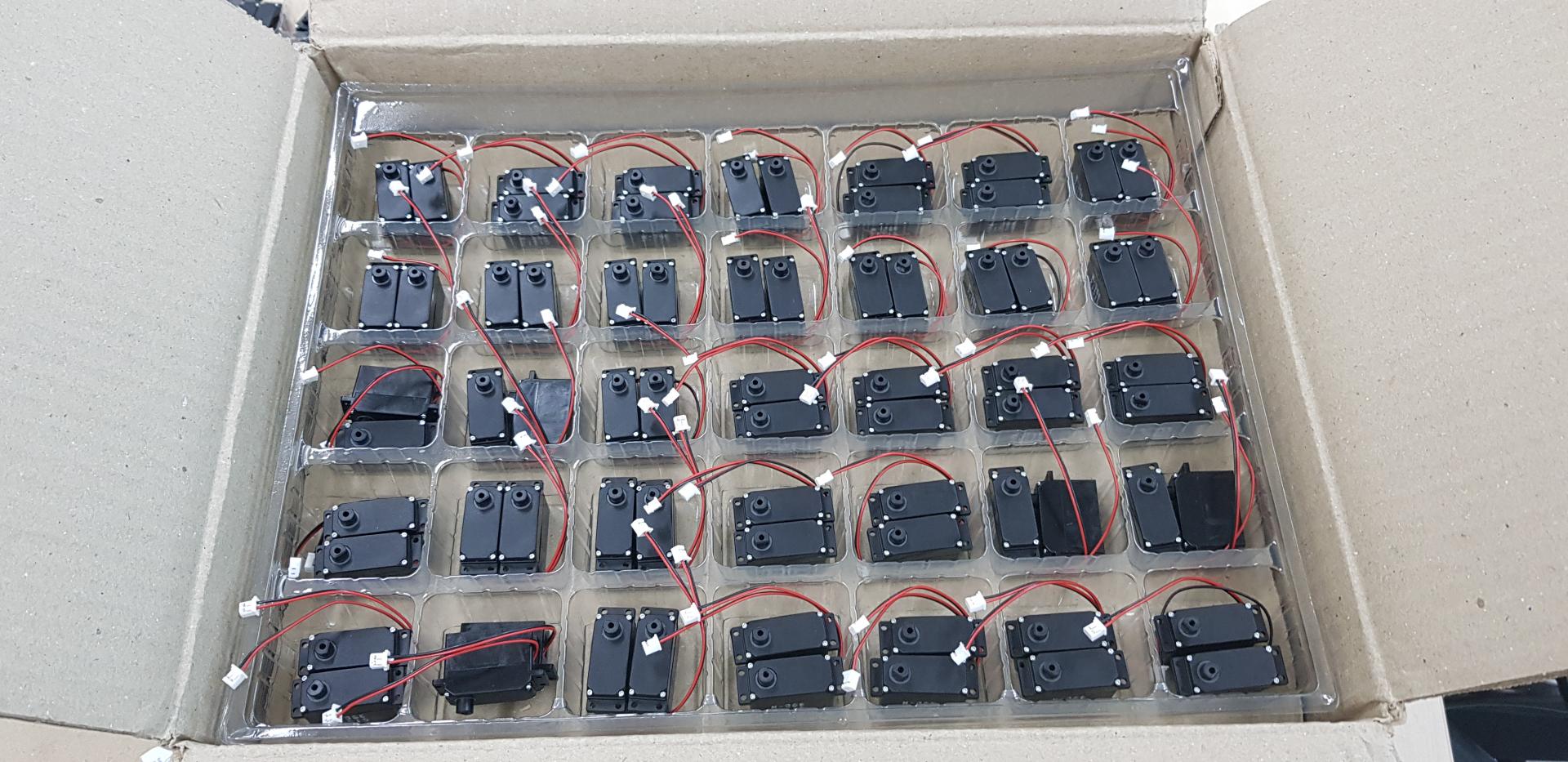

DGM(H-06)B tray packing example
표준 카톤 사양
| 박스 사이즈 | 345 × 280 × 270 mm |
| 박스 입수 | 500 pcs / carton |
| 총 중량 | 약 9.5 kg |
| 포장 방식 | 트레이 포장 후 카톤 출하 |
※ 포장 수량과 방식은 고객사 요구사항, 하네스 길이, 커넥터 사양, 수출 조건에 따라 변경될 수 있습니다.
다른 DGM 계열 모델도 함께 검토할 수 있습니다
DGM(H-06)B는 JK Corporation DC5V 감속모터 라인업 중 소형 기구 적용에 적합한 모델입니다. 표준형 모델이 필요한 경우 DGM Series, 더 작은 구조가 필요한 경우 DGM Small, 클러치 또는 슬립 구조가 필요한 경우 DGM-PM, 고토크가 필요한 경우 DGM-5K 계열도 함께 검토할 수 있습니다.
자주 묻는 질문
Q. 수리용으로 1개 구매할 수 있나요?
A. 본 제품은 OEM/ODM 생산용 부품으로, 일반 소비자 대상 단품 소량 판매는 진행하지 않습니다.
Q. 샘플 공급이 가능한가요?
A. 프로젝트 검토 후 샘플 공급 가능 여부를 안내드립니다.
Q. 하네스 길이나 커넥터를 변경할 수 있나요?
A. 가능합니다. 고객 제품의 PCB 위치, 조립 방식, 기구 구조에 따라 하네스 길이와 커넥터 사양을 협의할 수 있습니다.
Q. D-Cut 출력축에 결합하는 외부 기어도 공급하나요?
A. 외부 기어는 고객사가 적용 제품에 맞추어 별도로 준비해야 합니다. JK Corporation의 공급 범위는 D-Cut 출력축이 포함된 완성 감속모터입니다.
Q. DGM(H-06)B와 DGM Series의 차이는 무엇인가요?
A. DGM Series는 표준형 DC5V 감속모터이고, DGM(H-06)B는 제한된 공간에 적용하기 쉬운 소형 구조입니다. 설치 공간, 출력축 위치, 체결 방식, 요구 토크와 속도, PCB 조건을 함께 검토해 선정해야 합니다.
주의사항
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
📌 함께 보면 이해가 더 쉬운 글
DGM(H-06)B는 디지털도어락과 스마트락의 내부 구동부에 적용되는 DC5V 감속모터입니다. 감속모터의 원리와 토크, 감속비, 그리고 다른 DGM 계열 모델과의 차이를 함께 이해하면 프로젝트에 적합한 제품을 선택하는 데 도움이 됩니다.
감속모터 기초 이해
함께 검토할 관련 제품
- DC5V 소형 감속모터 라인업 — 전체 모델 비교 및 선정 가이드
- DGM Series DC5V 감속모터 — 표준형 감속모터
- 디지털 도어락 모티스(락케이스) — 감속모터와 함께 검토하는 잠금장치 본체
English Summary
DGM(H-06)B is a compact DC5V gear motor designed for the internal drive mechanism of digital door locks, smart locks, electronic locks, cabinet locks, and small access control devices. The gears inside the motor Gear Box reduce the high-speed rotation of the compact DC motor to provide lower output speed and usable torque in limited installation space. The supplied product is a complete geared motor assembly with the motor, internal Gear Box, D-Cut output shaft, lead-wire harness, and 2-pin connector. Any external gear fitted to the D-Cut output shaft must be prepared separately by the customer and is not included in JK Corporation’s supply scope.
자료 안내
모델별 상세 기술사양, 검사 기준, 내부 구조 도면과 포장 사양은 공개용 다운로드 자료가 아니며, 프로젝트 검토 또는 거래 상담 후 필요한 범위에서 별도 제공할 수 있습니다.
