DGM Series DC5V 감속모터 | 도어락·스마트락용 표준형 구동모터
디지털도어락·스마트락·전자잠금장치용 DC5V 표준 감속모터
저소음·저전류 설계와 안정적인 토크 특성으로 주요 도어락 브랜드 적용
83rpm ±15%, 1.0kgf·cm 이상 스톨토크 기준의 표준 구동 사양
D-Cut 샤프트, 하네스 및 커넥터 사양 커스터마이징 가능
OEM/ODM 공급, 샘플 평가 및 프로젝트별 사양 협의 지원
원산지 Korea, Vietnam
디지털도어락, 스마트락, 전자잠금장치에 적용되는 표준형 DC5V 감속모터입니다.
DGM Series DC5V 감속모터
저전류 · 저소음 · D-Cut Shaft · 83rpm 기준 · OEM/ODM 프로젝트 공급

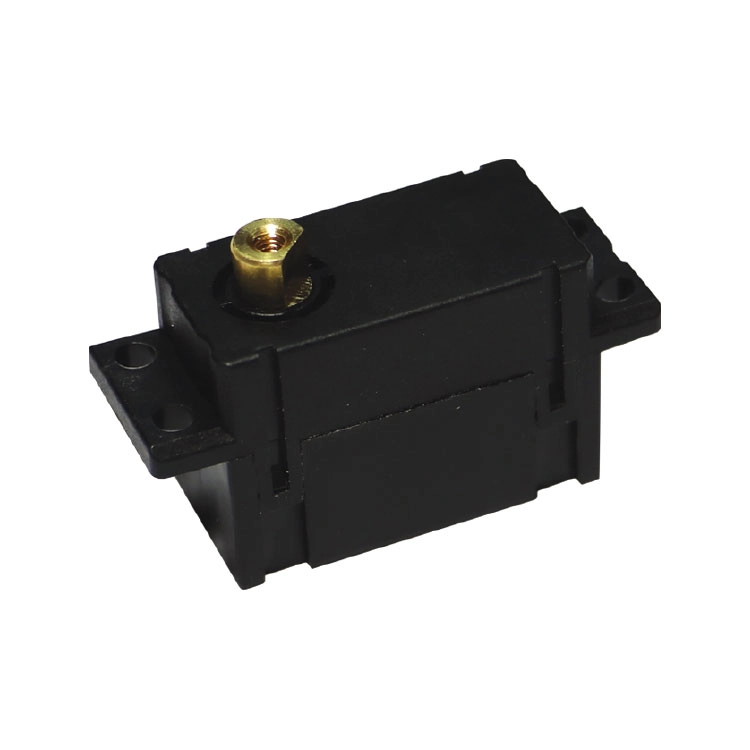

외부 기어가 장착되지 않은 D-Cut 출력축형 DGM Series DC5V 감속모터
DGM Series는 디지털도어락, 스마트락, 전자잠금장치의 잠금 구동부에 적용되는 표준형 DC5V 감속모터(Gear Motor)입니다. 소형 DC 모터의 회전을 감속모터 내부 Gear Box 안의 기어로 감속하여 데드볼트, 래치볼트와 잠금 기구 구동에 필요한 토크를 확보합니다. 공급 제품은 모터와 Gear Box, D-Cut 출력축이 조립된 완성 감속모터(Mecha Assembly)입니다.
DGM Series의 주요 성능은 무부하 전류 70mA 이하, 부하 전류 240mA 이하, 무부하 회전수 83rpm ±12%, 스톨 토크 1.0kgf·cm 이상입니다. 극성에 따라 정·역회전하며, (+) 단자에 (+) 전원을 인가하면 출력축이 CCW 방향으로 회전합니다.
기본 사양은 D-Cut Shaft, UL1061 AWG #26 리드선, Yeonho 20017HS-02 2Pin 하우징을 사용합니다. D-Cut 출력축에 결합하는 외부 기어는 고객사가 적용 제품의 구조와 구동 조건에 맞추어 별도로 설계·제작 또는 선정해야 하며, JK Corporation의 공급 및 기술 지원 범위에 포함되지 않습니다. 기본 하네스 길이는 약 80mm이며, 제품 사양과 프로젝트 조건에 따라 샤프트, 하네스 길이, 커넥터, 마킹과 포장 사양을 협의할 수 있습니다.
DGM Series 요약
- 용도: 디지털도어락·스마트락·전자잠금장치용 표준형 구동모터
- 정격: DC5V, 무부하 83rpm ±12%
- 출력: 스톨 토크 1.0kgf·cm 이상
- 구성: 모터, 내부 Gear Box, D-Cut 출력축, AWG #26 리드선, 2Pin 하우징으로 구성된 완성 감속모터
- 공급 범위: D-Cut 출력축이 포함된 완성 감속모터(Mecha Assembly)
- 공급: OEM/ODM 프로젝트 및 사양 협의
디지털도어락, 스마트락, 전자잠금장치에 적용되는 표준형 DC5V 감속모터입니다.
DC5V 저전압 구동
배터리 기반 디지털도어락 및 스마트락 회로에 적용하기 쉬운 DC5V 감속모터입니다.
저전류 설계
무부하 전류 70mA 이하 기준으로, 배터리 사용 제품의 소비전류 관리에 유리합니다.
안정적인 토크
1.0kgf·cm 이상의 스톨 토크 기준으로 잠금장치 구동에 필요한 힘을 확보합니다.
D-Cut Shaft
고객 기구의 캠이나 외부 전달 부품과 결합하기 쉬운 D-Cut Shaft 구조를 기본으로 적용합니다.
반복 구동 대응
Locking & Unlocking 반복 동작이 필요한 전자잠금장치 프로젝트에 적합합니다.
OEM/ODM 대응
하네스 길이, 커넥터, 포장, 마킹 등 프로젝트 조건에 따른 협의가 가능합니다.
DGM Series DC5V 감속모터
| 항목 | 사양 | 비고 |
|---|---|---|
| 모델명 | DGM Series | 표준형 감속모터 |
| 정격 전압 | DC5V | 배터리 기반 제품 적용 가능 |
| 무부하 전류 | 70mA 이하 | DC5V 기준 |
| 부하 전류 | 240mA 이하 | 적용 조건에 따라 달라질 수 있음 |
| 무부하 회전수 | 83rpm 기준 | 대표 사양 기준 |
| 감속비 | 222.9 : 1 | DGM Series 대표 구조 |
| Stall Torque | 1.0kgf·cm 이상 | 잠금 구동력 기준 |
| Detent Torque | 1.2kgf·cm 이하 | 기구 복귀 및 조작감 검토 항목 |
| 사용 온도 | -10℃ ~ 50℃ | 제품 적용 환경에 따라 검토 필요 |
| 샤프트 | D-Cut Shaft | 외부 전달 부품·캠 결합용 |
저전류 · 기계소음 70dB 이하 기준 · D-Cut Shaft · 83rpm ±12% · OEM/ODM 프로젝트 공급
감속 구조와 공급 범위
DGM Series는 DC 모터의 고속 회전을 감속모터 내부 Gear Box 안의 기어를 통해 낮은 회전수와 높은 토크로 변환합니다. 감속비(Gear Ratio)는 모터축 회전수와 출력축 회전수의 비율을 의미하며, DGM Series 대표 사양은 222.9:1입니다.
공급 제품은 모터, 감속모터 내부 Gear Box와 D-Cut 출력축이 조립된 완성 감속모터입니다. D-Cut 출력축에 결합하는 외부 기어는 고객사가 적용 제품의 구조와 구동 조건에 맞추어 별도로 준비해야 하며, JK Corporation의 공급 범위에는 포함되지 않습니다.
외형 치수

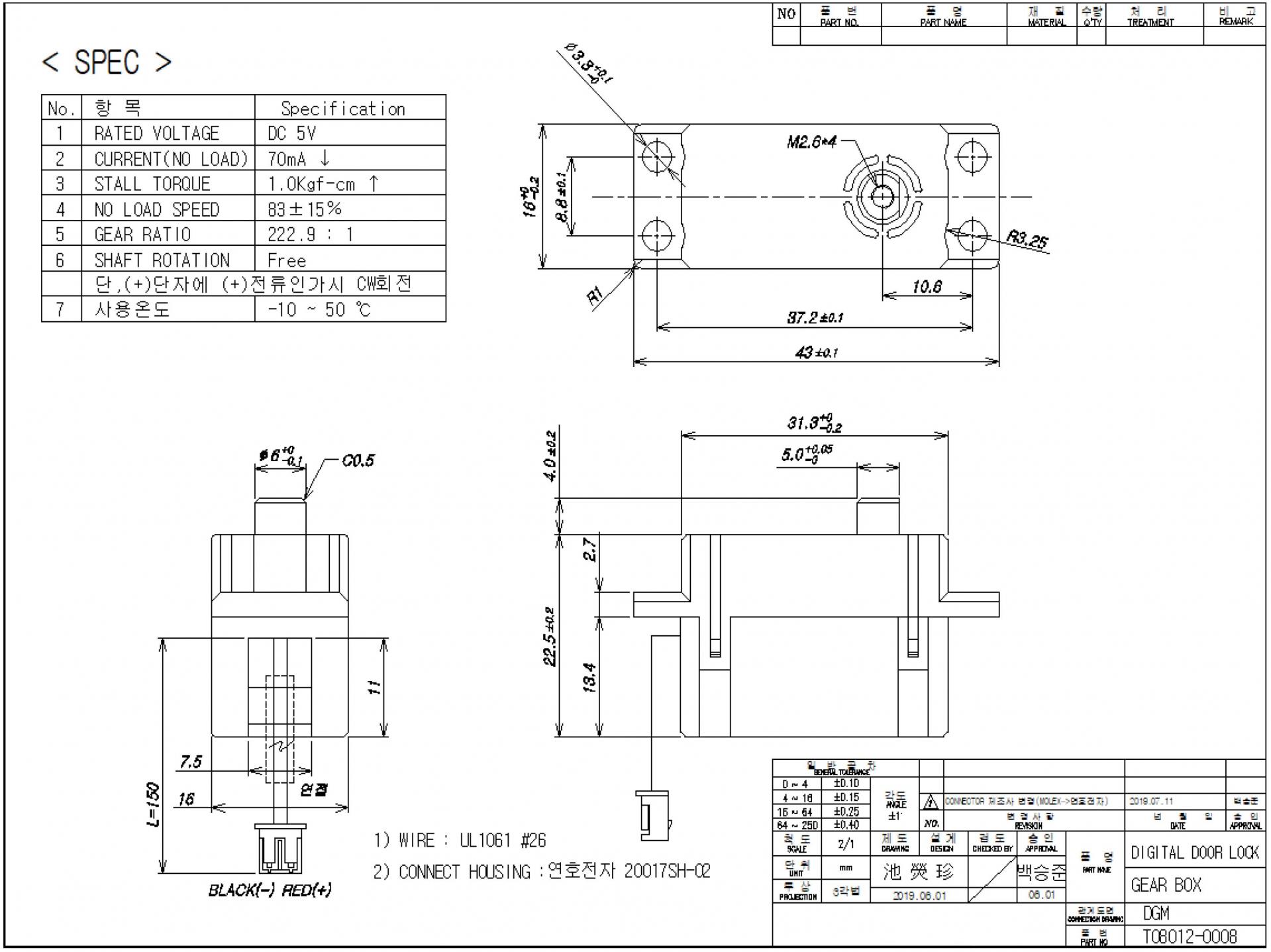

DGM Series 외형 치수도
하네스 및 커넥터 사양

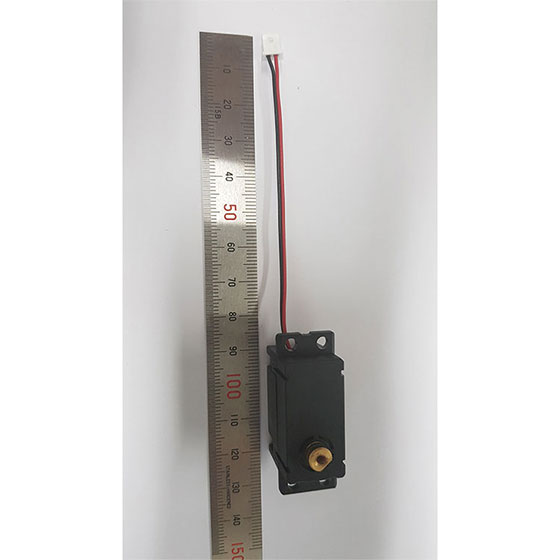

DGM Series 기본 하네스 및 2Pin 커넥터 적용 예시
기본 연결 사양
- 모터 리드선: UL1061 AWG #26
- 기본 하네스 길이: 약 80mm
- 대응 범위: 제품 사양 및 프로젝트 조건에 따라 길이·배선 방향 협의 가능
- 전선 색상: Red (+), Black (-)
- 커넥터 하우징: Yeonho 20017HS-02, 2Pin
- Pitch: 2.00mm
- 적용 터미널: 20017TS
- 커넥터 적용 전선: AWG #24~#30
OEM/ODM 커스터마이징
DGM Series는 고객 제품의 기구 구조와 PCB 설계 조건에 따라 일부 사양을 협의할 수 있습니다. 단순 모터 판매가 아니라 전자잠금장치 및 소형 구동장치 프로젝트에 맞는 부품 검토가 가능합니다.
- 샤프트: D-Cut Shaft 길이와 감속모터 측 결합 조건 협의 가능
- 하네스: 길이 변경, 배선 방향, 전선 사양 협의
- 커넥터: 고객사 지정 커넥터, 무커넥터, 납땜 사양 협의
- 마킹: 고객 코드, 생산 LOT, 생산일자 등 프로젝트별 스탬프 마킹 협의
- 포장: 트레이 포장, 카톤 라벨, 바코드, 수출 포장 사양 협의
신뢰성 시험 기준
DGM Series는 고·저온 동작, 고온·저온 보관, 고온고습, 포장 낙하와 반복 수명시험 기준을 적용합니다. 시험 후에는 전기적·기계적 성능을 만족해야 합니다.
- 동작 시험: 45℃·65%RH 및 -10℃에서 각각 48시간
- 보관 시험: 80℃ 및 -20℃에서 각각 48시간
- 고온고습: 40℃·90~95%RH에서 48시간
- 포장 낙하: 포장 상태로 50cm 높이에서 콘크리트 바닥 1회
스탬프 마킹 및 생산 이력 관리

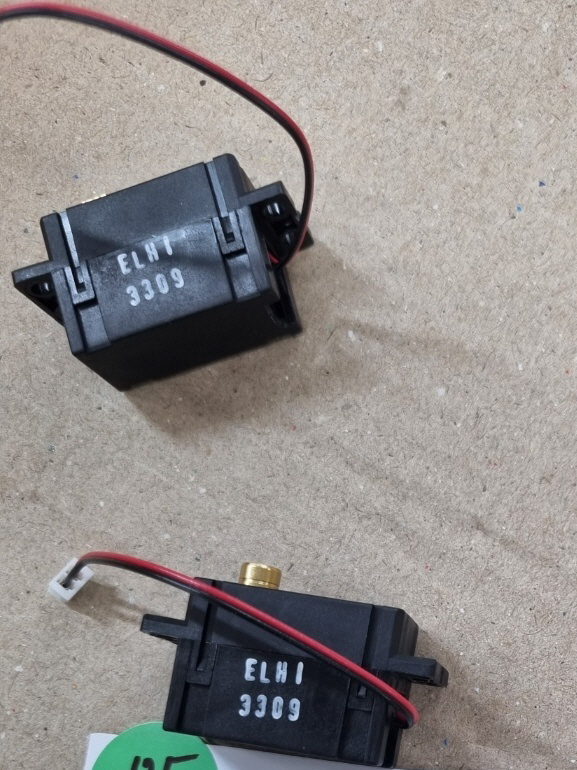

DGM Series 생산 LOT 스탬프 마킹 예시
품질 추적성 관리
DGM Series는 OEM/ODM 프로젝트 조건에 따라 모터 본체에 스탬프 마킹을 적용할 수 있습니다. 스탬프 마킹은 생산 LOT, 고객사 코드, 생산 시기 등을 관리하기 위한 품질 추적성 요소입니다.
- 생산 LOT 관리
- 출하 이력 관리
- 품질 이슈 발생 시 원인 분석 지원
- 고객사별 지정 마킹 협의 가능
포장 사양

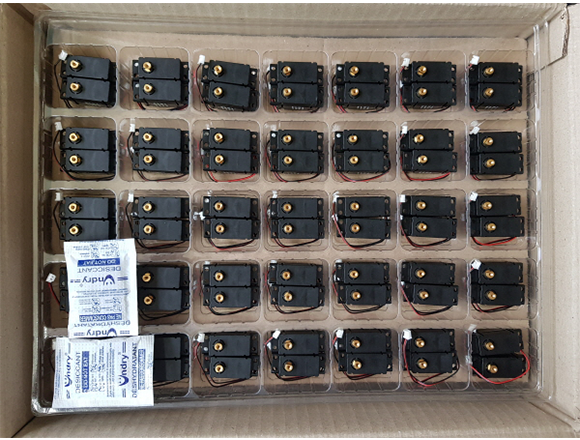

DGM Series 트레이 포장 예시
표준 카톤 사양
| 박스 사이즈 | 400 × 310 × 290 mm |
| 박스 입수 | 490 pcs / carton |
| 총 중량 | 약 11.5 kg |
| 포장 방식 | 트레이 포장 후 카톤 출하 |
※ 포장 수량과 방식은 고객사 요구사항, 하네스 길이, 커넥터 사양, 수출 조건에 따라 변경될 수 있습니다.
다른 DGM 계열 모델도 함께 검토할 수 있습니다
DGM Series는 JK Corporation DC5V 감속모터 라인업의 표준형 모델입니다. 동일한 전압과 유사한 도어락 구동 구조 안에서도 모터 크기, 샤프트 형상, 하네스, 커넥터, 토크 조건에 따라 적합한 모델이 달라질 수 있으므로 전체 감속모터 라인업과 함께 검토하는 것이 좋습니다.
자주 묻는 질문
Q. 수리용으로 1개 구매할 수 있나요?
A. 본 제품은 OEM/ODM 생산용 부품으로, 일반 소비자 대상 단품 소량 판매는 진행하지 않습니다.
Q. 샘플 공급이 가능한가요?
A. 프로젝트 검토 후 샘플 공급 가능 여부를 안내드립니다.
Q. 하네스 길이나 커넥터를 변경할 수 있나요?
A. 가능합니다. 고객 제품의 PCB 위치, 조립 방식, 기구 구조에 따라 하네스 길이와 커넥터 사양을 협의할 수 있습니다.
Q. D-Cut 출력축에 장착하는 외부 기어도 공급받을 수 있나요?
A. 외부 기어는 고객사가 적용 제품에 맞추어 별도로 준비해야 합니다. JK Corporation의 공급 범위는 D-Cut 출력축이 포함된 완성 감속모터입니다.
Q. DGM Series와 DGM-PM의 차이는 무엇인가요?
A. DGM Series는 표준형 DC5V 감속모터입니다. DGM-PM은 프로젝트에 따라 클러치 또는 슬립 구조를 검토하는 별도 계열로, 과부하나 외부 충격으로부터 기구를 보호해야 하는 구조에 적용합니다. 정확한 차이는 각 모델의 개별 기술사양을 기준으로 확인해야 합니다.
주의사항
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
📌 함께 보면 이해가 더 쉬운 글
DGM Series는 디지털도어락과 스마트락 내부에서 잠금장치를 구동하는 DC5V 감속모터입니다. 감속모터의 원리와 토크, 감속비, 감속모터 내부 Gear Box 안의 기어 구조, 그리고 다른 감속모터 모델과의 차이를 함께 이해하면 프로젝트에 적합한 제품을 선택하는 데 도움이 됩니다.
- DC5V 소형 감속모터 라인업 — 도어락·스마트락용 감속모터 전체 비교
- DGM Series DC5V 감속모터 — 현재 페이지의 표준형 도어락 구동모터
- DGM(H-06)B DC5V 감속모터 — 소형 구조 적용 검토용 감속모터
- 디지털 도어락 모티스(락케이스) — 감속모터와 함께 구동 구조를 검토해야 하는 도어락부품
자료 안내
모델별 상세 사양서, 검사 기준, 내부 구조 도면, 포장 사양은 공개용 다운로드 자료가 아니며, 프로젝트 검토 또는 거래 상담 후 필요한 범위에서 별도 제공 가능합니다.
English Summary
The DGM Series is a standard DC5V gear motor for digital door locks, smart locks, electronic locking devices, cabinet locks, and compact access control mechanisms. It converts the high-speed rotation of a small DC motor into controlled output speed and usable torque through the gears inside the motor Gear Box. The supplied product is a complete gear motor (Mecha Assembly) consisting of the motor, internal Gear Box, D-Cut output shaft, harness, and 2-pin connector. Any external gear fitted to the D-Cut output shaft must be prepared separately by the customer and is not included in JK Corporation’s supply scope. Shaft shape, harness length, connector type, marking, packing, and project-specific specifications can be discussed according to the customer’s mechanical structure and PCB design requirements.
