미와 마린락 SVL57-1 (SVL 시리즈 선박용 레버핸들 모티스락)
- 선박·해양 환경 적용을 고려한 MIWA 마린락 SVL 시리즈 레버핸들 모티스락 구성.
- 올 스레인리스 케이스의 내구성 중심 구조 및 현장 적용 편의성 고려 구성.
- 객실·공용실 등 선박 내 구역 적용을 전제로 한 잠금장치 구성.
원산지 JAPAN
선박·해양 환경에 적합한 MIWA 마린락 SVL 시리즈 레버핸들 모티스락
미와 마린락 SVL57-1 / SVL57-4
SVL Series / Lever Handle Type “*” / Function Type “-1, -4” (Backset 64 / Spacing 85)
Summary
미와 마린락 SVL57-1 / SVL57-4는 선박·해양 환경에 적합한 마린락(Marine Lock) 계열의 레버핸들 모티스락(Lever Handle Mortise Lock)입니다. 백셋 64mm, 스페이싱 85mm, 문두께 33–66mm 범위를 기준으로 검토하며, 기능 형식은 -1과 -4 중 선택합니다. SVL 시리즈는 키 조작과 섬턴 연동 구조, 올 스테인리스 케이스, 제한된 레버핸들 형번을 기준으로 발주와 현장 적용 여부를 확인하는 제품입니다.
📌 레버핸들 선택 범위 (중요)
SVL 시리즈에서 사용 가능한 레버핸들 형번은 50 · 53 · 56 · 57 4종만 적용 가능합니다.
※ 발주/견적 시 레버 형번(50/53/56/57) 확정이 필요합니다.
- SVL 시리즈는 선박·해양(마린) 환경을 고려한 레버핸들 모티스락 라인업 구성입니다.
- 키 조작과 썸턴(Thumbturn)이 연동되는 유니목 구조로, 잠금 상태를 레버핸들 방향으로 확인하기 쉬운 구성입니다.
- 케이스 올 스테인리스 적용으로 내식성 중심 구성입니다.
- -4형은 실외측 카버 부착 실린더와 실내측 카버 부착 실린더로 구성됩니다.
- 핸들: 50/53/56/57 중 선택
- 기능: -1 / -4 중 선택
- 설치 기준: 백셋 64mm / 스페이싱 85mm / 문두께 33–66mm 범위
문의 시 아래 정보만 알려주셔도 안내가 빨라집니다
- 모델명(제품 표기): 예) SVL57-1 / SVL57-4
- 문두께(mm): ____ mm (예: 33–42 / 42–50 / 50–58 / 58–66)
- 백셋(mm): 64 mm
- 스페이싱(mm): 85 mm
- 레버핸들 형번: 50·53·56·57 중 ____
- 기능 형식(SVL): -1 / -4 중 ____
- (선택) 마스터키: 필요 / 불필요
선정 · 설치 체크리스트
- 백셋 64mm 및 스페이싱 85mm 기준 충족 여부 확인
- 문두께 적용 범위(33–66mm) 포함 여부 확인
- 현장 운영 방식에 맞게 SVL 기능 형식(-1/-4) 우선 결정
- 레버핸들은 50·53·56·57 중 선택(발주/견적 정확도 향상)

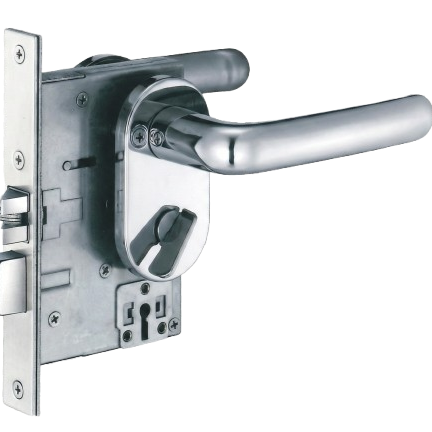

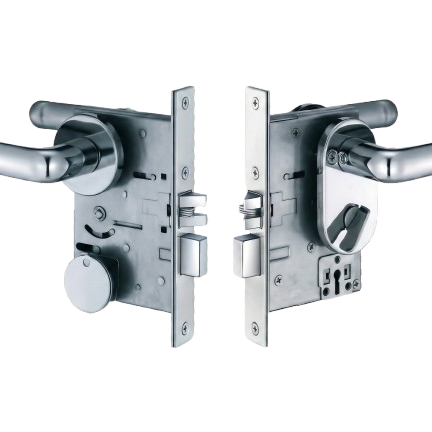

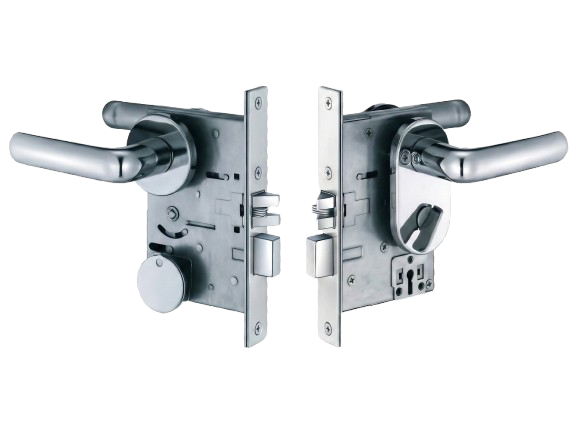

MIWA SVL57-1 — 실외측 카버 부착 실린더·실내측 썸턴·57형 레버핸들

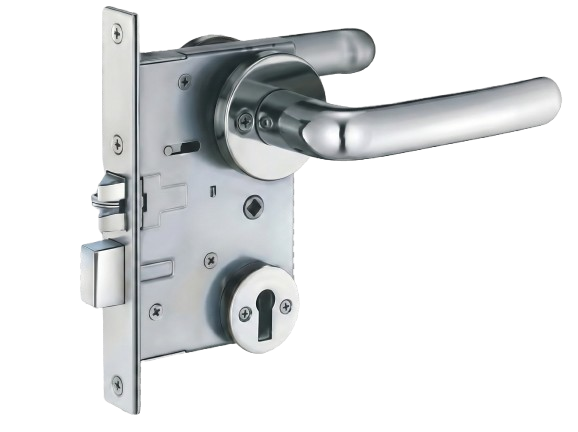

MIWA SVL57-4 — 양측 카버 부착 실린더·57형 레버핸들
특징
- 키 조작과 썸턴이 연동되는 유니목 구조로 잠금 상태 확인과 운용 편의성을 높인 구성.
- 올 스테인리스 케이스 적용으로 내식성 중심 구성.
- 레버핸들 형번은 50·53·56·57만 적용 가능(현장 표준화 용이).
- -4형은 실외측과 실내측 모두 카버 부착 실린더로 구성.
SVL 기능 형식 선택 가이드 (요약)
- SVL*-1: 실외측 레버핸들·카버 부착 실린더 + 실내측 레버핸들·썸턴 구성
- SVL*-4: 실외측 레버핸들·카버 부착 실린더 + 실내측 레버핸들·카버 부착 실린더 구성
※ “*” 표기는 레버 형번을 의미함(예: SVL57-1, SVL56-4). | 적용 가능 레버 형번: 50·53·56·57
사양
- 백셋(Backset): 64 mm
- 스페이싱(Spacing): 85 mm
- 설치 가능 문두께: 33–42 / 42–50 / 50–58 / 58–66 mm
- 기능 형식: -1 / -4
- 레버핸들 형번: 50·53·56·57

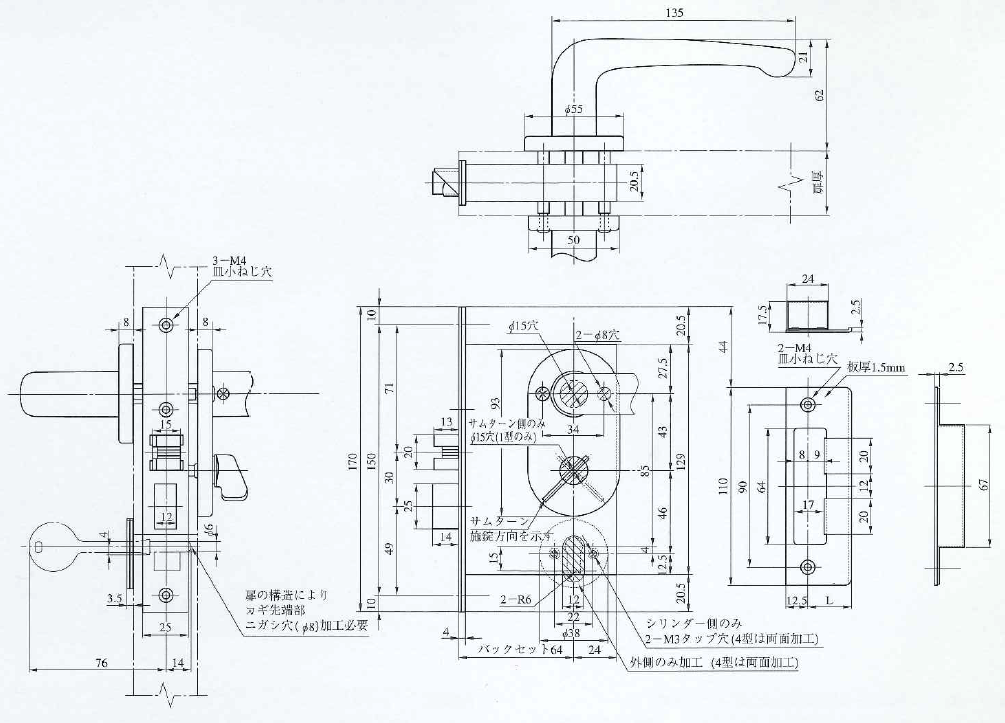

도면(타공/치수) 이미지
MIWA SVL 시리즈 외형도·절결도
📌 함께 보면 이해가 더 쉬운 글
SVL 시리즈는 선박·해양 환경용 레버핸들 모티스락으로, 백셋 64mm, 스페이싱 85mm, 문두께, 타공 규격, 레버핸들 형번, 기능 형식(-1/-4)을 함께 이해하면 발주와 현장 적용이 훨씬 쉬워집니다.
구조·설치 기준
관련 제품
- 미와 마린락 U9SCL56-1 — 선박용 레버핸들 모티스락 비교 검토용
- 미와 마린락 SOL56-0 / SOL56-8 — 다른 마린락 사양과 비교 검토용
- 미와락 모티스락 U9LA53-1 — 일반 미와락 모티스락 구조 비교용
- 미와락 실린더 / 키뭉치 — U9·PR·JN 실린더 및 마스터키 상담용
English Summary
The MIWA Marine Lock SVL57-1 / SVL57-4 is a lever handle mortise lock for ship and marine environments. The SVL Series is designed with a stainless steel case and a key-thumbturn interlock mechanism. Key selection points include backset 64mm, spacing 85mm, door thickness, function type -1 or -4, and lever handle availability limited to 50, 53, 56 and 57. It should be reviewed together with door drilling conditions, handle type, and master key requirements.
Vocabulary: MIWA Marine Lock, SVL Series, Marine Door Lock, Mortise Lock, Lever Handle, Covered Cylinder, Thumbturn, Unified Lock Mechanism, Stainless Steel Case, Backset, Spacing, Strike, Master Key System
