미와 마린락 SOL56-0 / SOL56-8 (SOL 시리즈 선박용 레버핸들 모티스락)
- 선박·해양 환경 적용을 고려한 레버핸들 모티스락 라인업 구성
- 올 스테인리스 케이스 적용 및 안티 프릭션(마찰 저감) 래치 채택을 통한 확실한 문 닫힘 동작 구성
- 백셋 64mm·스페이싱 60mm 기준 및 문두께 33–66mm 범위 대응
- 기능 타입 -0(기본)·-6(비상개폐)·-8(표시+비상개폐) 선택 구성
선박·해양 환경에 적합한 MIWA 마린락 SOL 시리즈 레버핸들 모티스락

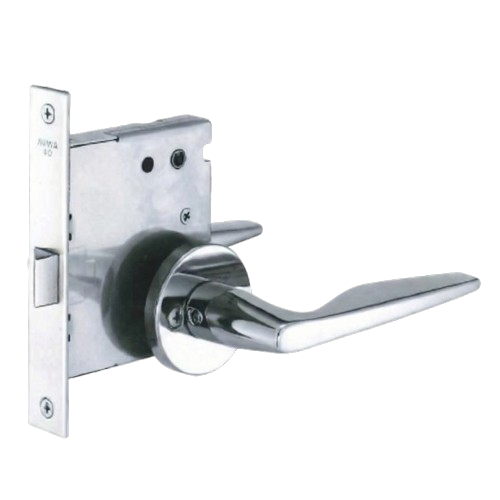

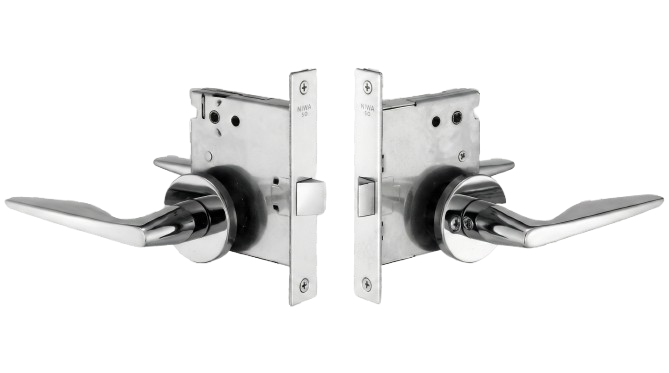

미와 마린락 SOL56-0 / SOL56-8
SOL Series / Lever Handle Type “56” / Function Type “-0, -6, -8”
📌 레버핸들 선택 범위(중요)
SOL 시리즈에서 현재 적용 가능한 레버핸들 형번은 50 · 53 · 56 · 57 형번 구성입니다.
※ 발주/견적 시 레버형번 확정이 필요 항목
- 용도: 선박 객실·공용실·구획문(Partition) 적용 용도
- 설치 기준: 백셋 64mm / 스페이싱 60mm 기준
- 문두께 범위: 33–42 / 42–50 / 50–58 / 58–66 (mm) 범위
- 기능 타입: -0(기본) / -6(비상개폐) / -8(표시+비상개폐) 선택 구성
- 레버핸들 형번: 50·53·56·57 선택 구성
- SOL 시리즈는 선박·해양(마린) 환경을 고려한 레버핸들 모티스락 라인업 구성
- 케이스의 올 스테인리스 적용 및 래치의 안티 프릭션(마찰 저감) 방식 채택을 통한 확실한 문 닫힘 동작 구성
- 구획문(Partition) 적용을 고려한 레버핸들 잠금장치 구성
- 레버핸들 형번 50·53·56·57 적용 가능 구성(발주/교체/유지보수 표준화 관점)
- -8 타입 선택 시 사용중 표시(Occupied/Vacant) + 외부 비상개폐(코인 등) 기능 적용 가능 구성(화장실/욕실/파우더룸 권장)
문의 시 아래 정보만 알려주셔도 안내가 빨라집니다
- 모델명(제품 표기): 예) SOL56-0 / SOL56-6 / SOL56-8
- 문두께(mm): ____ mm (33–42 / 42–50 / 50–58 / 58–66 중)
- 백셋(mm): 64 mm
- 스페이싱(mm): 60 mm
- 레버핸들 형번: 50·53·56·57 중 ____
- 기능 타입(SOL): -0 / -6 / -8 중 ____
선정 · 설치 체크리스트
- 백셋 64mm 및 스페이싱 60mm 기준 충족 여부 확인
- 문두께가 적용 범위(33–66mm)에 포함되는지 확인
- 운영 방식에 맞는 SOL 기능 타입(-0/-6/-8) 우선 결정
- 레버핸들 형번 50·53·56·57 표준화 여부 확인
- 타공/스트라이크 조건이 불명확한 경우 도면 대조 후 진행

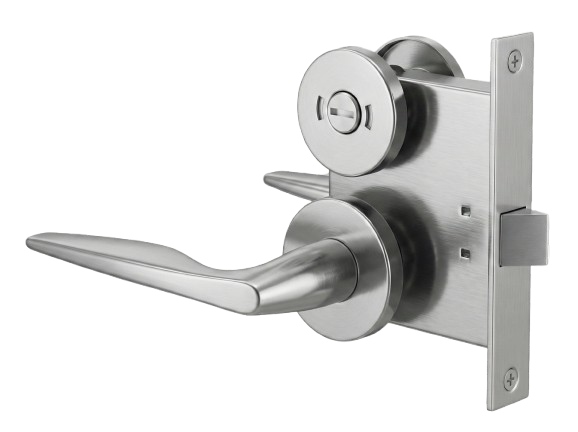

SOL56-8 옵션 이미지
SOL 기능 타입 선택 가이드(요약)
- SOL*-0: 외측 무실린더 + 내측 무실린더 구성 / 레버핸들 구성
- SOL*-6: 외측 비상개폐 장치 + 내측 섬턴(Thumb-turn) 구성 / 레버핸들 구성
- SOL*-8: 외측 표시장치(사용중 표시) + 비상개폐 장치 + 내측 섬턴 구성 / 레버핸들 구성
※ “*” 표기는 레버 형번을 의미함 | 적용 가능 레버 형번: 50·53·56·57
사양
- 백셋(Backset): 64 (mm)
- 스페이싱(Spacing): 60 (mm)
- 설치 가능 문두께: 33–42 / 42–50 / 50–58 / 58–66 (mm)
- 기능 타입: -0 / -6 / -8
- 레버핸들 형번: 50·53·56·57 (현재 적용 가능 구성)
스트라이크 치수(문두께별) 요약
편개문(한쪽 열림)용
| 문두께(mm) | 기호 | L치수(mm) |
|---|---|---|
| 33–42 | DP | 24 |
| 42–50 | ER | 28 |
| 50–58 | FT | 32 |
| 58–66 | G | 36 |
양개문(양쪽 열림)용
| 문두께(mm) | 기호 | L치수(mm) |
|---|---|---|
| 33–37 | L | 18 |
| 37–42 | CM | 20 |
| 42–46 | N | 22 |
| 46–50 | DP | 24 |
| 50–54 | Q | 26 |
| 54–58 | ER | 28 |
| 58–62 | S | 30 |
| 62–66 | FT | 32 |

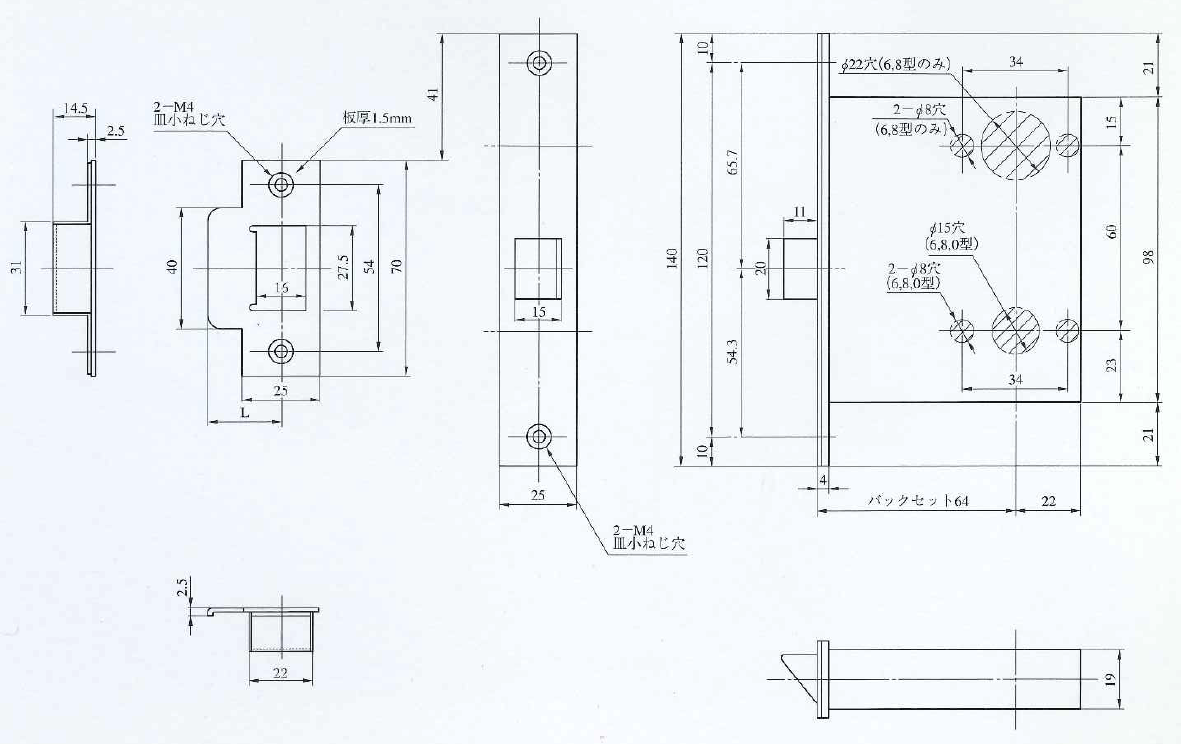

도면(타공/치수) 이미지
