미와 마린락 U9SCL56-1 (SCL 시리즈 선박용 레버핸들 모티스락)
▪ 선박·해양 환경용 미와락 레버핸들 모티스락
▪ U9 실린더 · 백셋 64mm · 스페이싱 80mm
▪ 레버핸들 50/53/56/57 · 객실·공용실·화장실 적용
원산지 JAPAN
선박·해양 환경에 적합한 MIWA 마린락 SCL 시리즈 레버핸들 모티스락
미와 마린락 U9SCL56-1
U9 cylinder / SCL Series / Lever Handle Type “56” / “-1” (Cylinder outside + Thumb-turn inside)
Summary
미와 마린락 U9SCL56-1은 선박·해양 환경에 적용하기 위한 선박용도어락(Marine Door Lock) 계열의 레버핸들 모티스락(Mortise Lock)입니다. U9 실린더, SCL 시리즈, 레버핸들 56형, 실외측 실린더와 실내측 섬턴 구성을 기준으로 하며, 현재 JK Corporation에서 공급 가능한 레버핸들 형번은 50·53·56·57입니다. 제품 선정 시에는 문두께, 백셋 64mm, 스페이싱 80mm, 기능 타입(-1/-2/-3/-4/-6/-8), 마스터키 구성, 선박 현장의 사용 목적을 함께 확인해야 합니다.
빠른 자료 다운로드
📌 레버핸들 선택 범위 (중요)
JK Corporation에서 현재 공급 가능한 SCL 마린락 레버핸들 형번은 50 · 53 · 56 · 57 형번 구성.
※ MIWA 카탈로그상 다양한 레버핸들 형상이 있으나, 현재 공급 가능 형번은 홈페이지 기재 기준인 50·53·56·57입니다. 제품 발주/견적 시 레버형번 확정 필요.
문의 시 아래 정보만 알려주셔도 안내가 빨라집니다
- 모델명(제품 표기): 예) U9SCL56-1 / U9SCL56-4
- 문두께(mm): ____ mm (예: 33~42 / 42~50 / 50~58 / 58~66)
- 백셋(mm): 64 mm (기본)
- 레버핸들 형번: 50·53·56·57 중 ____
- 기능 타입(SCL): -1 / -2 / -3 / -4 / -6 / -8 중 ____
- (선택) 마스터키: 필요 / 불필요
선정 · 설치 체크리스트
- 문두께 확인 후 적용 범위(33~42 / 42~50 / 50~58 / 58~66mm) 포함 여부 체크
- 백셋 64mm 전제 확인 (기존 타공/교체 현장은 도면 대조 권장)
- 현장 운영 방식에 맞게 SCL 기능 타입(-1/-2/-3/-4/-6/-8) 우선 결정
- 레버핸들은 현재 공급 가능 형번 50·53·56·57 중 선택(발주/견적 정확도 향상)

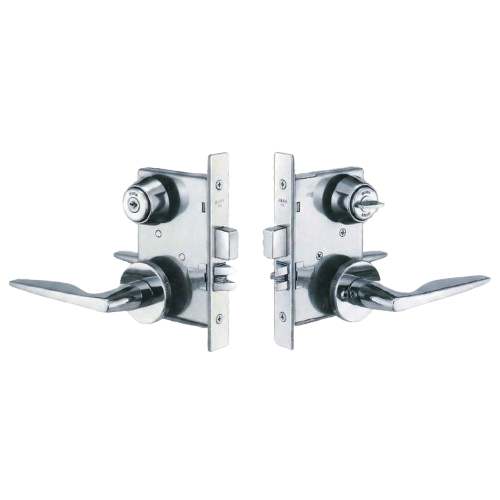

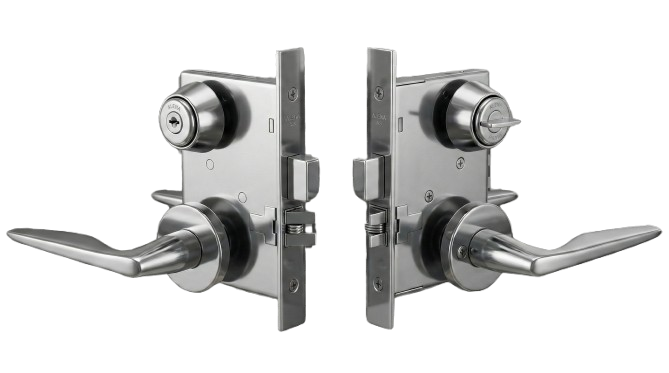

MIWA U9SCL56-1 — 실외측 U9 실린더·실내측 썸턴·56형 레버핸들
1. 주요 특징
- 선박용 레버핸들 잠금장치로, 선박 객실·공용실·화장실 등 해양 환경의 도어 하드웨어에 적합한 구성.
- 케이스 올 스테인리스 적용, 래치 안티 프릭션(Anti-Friction, 마찰 저감) 방식 채택에 따른 부드럽고 확실한 문 닫힘 동작 특성.
- 레버핸들 50·53·56·57 형번 구성에 따른 선박/해양 현장 표준화(교체/유지보수) 유리.
- SCL*-8형 선택 시 사용 중 표시(Occupied/Vacant) + 외부 비상개폐(코인 등) 지원 가능, 화장실·욕실·파우더룸에 적합.
2. SCL 기능 타입
| 형식 | 구성과 용도 |
|---|---|
| SCL*-1 | 실외 키(실린더) + 실내 섬턴(Thumb-turn) |
| SCL*-2 | 실외측 실린더 + 실내측 실린더 없음(레버핸들만 적용) |
| SCL*-3 | 실외 무실린더 + 실내 섬턴(프라이버시 운영) |
| SCL*-4 | 실외 키(실린더) + 실내 키(실린더) (양쪽 키 필요) |
| SCL*-6 | 실외측 비상개방장치 + 실내측 썸턴 |
| SCL*-8 | 실외측 비상개방장치 부착 표시장치 + 실내측 썸턴 |
※ “*-” 표기는 레버 형번에 따라 달라짐. (예: SCL56-1, SCL57-8) | 적용 가능 레버 형번: 50·53·56·57
3. 주요 사양
- 적용: 선박/해양 시설, 객실/공용실, 화장실/욕실(표시+비상개폐 타입) 등
- 백셋(Backset): 64 (mm)
- 스페이싱(Spacing): 80 (mm)
- 설치 가능 문두께: 33–42 / 42–50 / 50–58 / 58–66 (mm)
- 실린더: U9
- 레버핸들: 50·53·56·57 (현재 적용 가능 구성)
추가 제품·기능표·도면 3개 보기

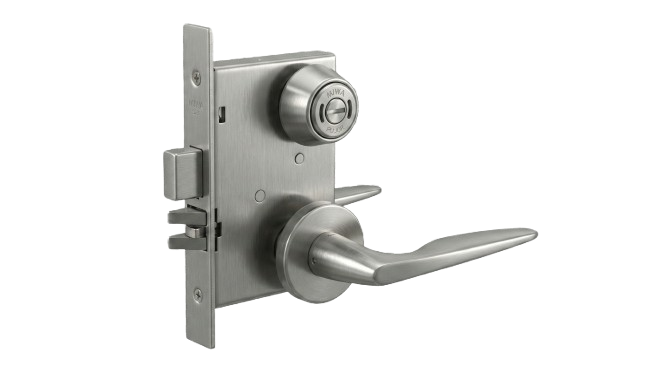

MIWA SCL56-8 — 사용중 표시·외부 비상개방장치·실내측 썸턴

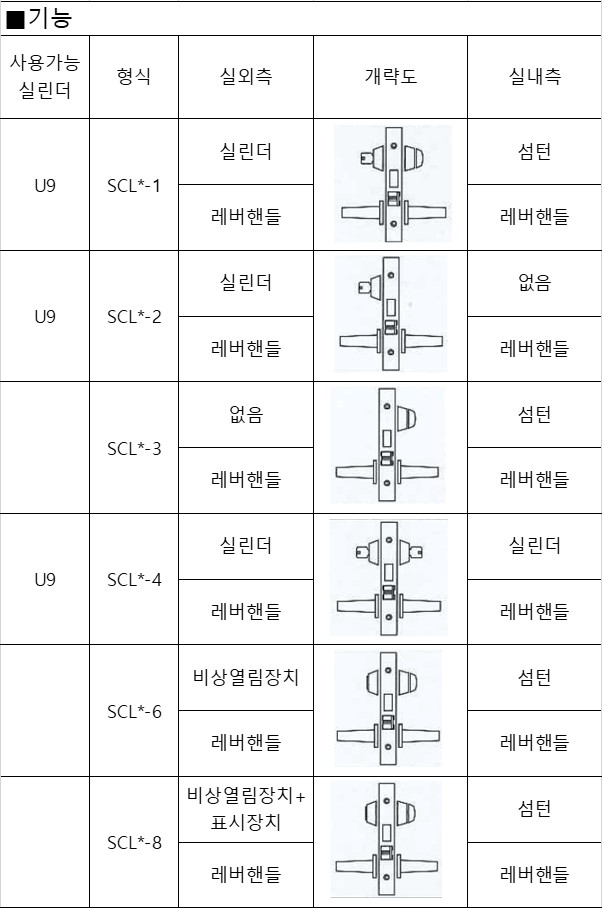

MIWA SCL 시리즈 기능형식별 구성

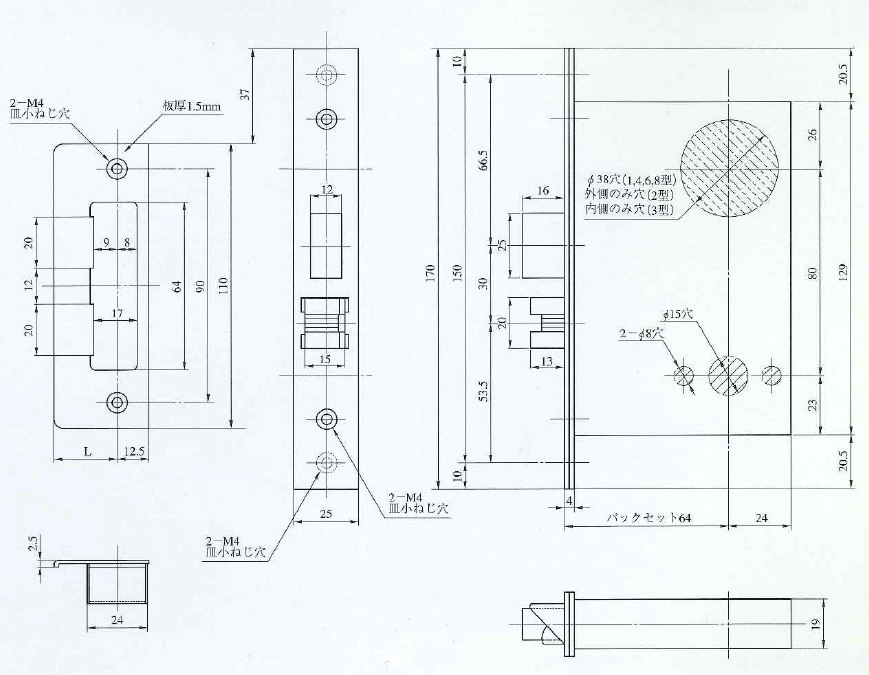

MIWA SCL 시리즈 외형도·절결도
📌 함께 보면 이해가 더 쉬운 글
SCL 시리즈는 선박·해양 환경용 레버핸들 모티스락으로, 모티스 구조, 백셋 64mm, 스페이싱 80mm, 문두께, 타공 규격, 실린더·마스터키, 레버핸들 형번을 함께 이해하면 발주와 현장 적용이 훨씬 쉬워집니다.
구조·설치 기준
English Summary
The MIWA Marine Lock U9SCL56-1 is a lever-handle mortise lock for ship cabins, common rooms, restrooms, bathrooms, and other marine facilities. It combines a U9 cylinder, SCL lock case, type-56 lever handle, and function -1 with an outside cylinder and inside thumbturn. JK Corporation currently supplies lever types 50, 53, 56, and 57. Selection requires confirmation of door thickness, 64 mm backset, 80 mm spacing, function type, lever type, and master-key requirements.
자료 다운로드
제품 문의
선박·해양 환경에 적합한 MIWA 마린락 SCL 시리즈 레버핸들 모티스락
미와 마린락 U9SCL56-1
U9 cylinder / SCL Series / Lever Handle Type “56” / “-1” (Cylinder outside + Thumb-turn inside)
Summary
미와 마린락 U9SCL56-1은 선박·해양 환경에 적용하기 위한 선박용도어락(Marine Door Lock) 계열의 레버핸들 모티스락(Mortise Lock)입니다. U9 실린더, SCL 시리즈, 레버핸들 56형, 실외측 실린더와 실내측 섬턴 구성을 기준으로 하며, 현재 JK Corporation에서 공급 가능한 레버핸들 형번은 50·53·56·57입니다. 제품 선정 시에는 문두께, 백셋 64mm, 스페이싱 80mm, 기능 타입(-1/-2/-3/-4/-6/-8), 마스터키 구성, 선박 현장의 사용 목적을 함께 확인해야 합니다.
빠른 자료 다운로드
📌 레버핸들 선택 범위 (중요)
JK Corporation에서 현재 공급 가능한 SCL 마린락 레버핸들 형번은 50 · 53 · 56 · 57 형번 구성.
※ MIWA 카탈로그상 다양한 레버핸들 형상이 있으나, 현재 공급 가능 형번은 홈페이지 기재 기준인 50·53·56·57입니다. 제품 발주/견적 시 레버형번 확정 필요.
문의 시 아래 정보만 알려주셔도 안내가 빨라집니다
- 모델명(제품 표기): 예) U9SCL56-1 / U9SCL56-4
- 문두께(mm): ____ mm (예: 33~42 / 42~50 / 50~58 / 58~66)
- 백셋(mm): 64 mm (기본)
- 레버핸들 형번: 50·53·56·57 중 ____
- 기능 타입(SCL): -1 / -2 / -3 / -4 / -6 / -8 중 ____
- (선택) 마스터키: 필요 / 불필요
선정 · 설치 체크리스트
- 문두께 확인 후 적용 범위(33~42 / 42~50 / 50~58 / 58~66mm) 포함 여부 체크
- 백셋 64mm 전제 확인 (기존 타공/교체 현장은 도면 대조 권장)
- 현장 운영 방식에 맞게 SCL 기능 타입(-1/-2/-3/-4/-6/-8) 우선 결정
- 레버핸들은 현재 공급 가능 형번 50·53·56·57 중 선택(발주/견적 정확도 향상)

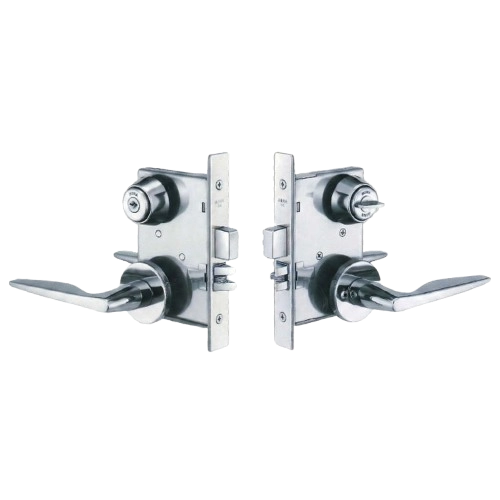

MIWA U9SCL56-1 — 실외측 U9 실린더·실내측 썸턴·56형 레버핸들
