미와락 원통형 현관정 U9HKU-1 (일본 미와록 / Miwa)
▪ 호텔 객실·사무실·실내용 출입문용 원통형 노브락
▪ U9 실린더 · U형 노브 · 실내 유니버설 버튼 방식
▪ 백셋 70/90/127mm · UL10B 방화 규격 대응
원산지 JAPAN
호텔 객실·사무실·실내용 출입문에 적용되는 원통형 노브 실린더락 / UL10B 방화 규격 대응

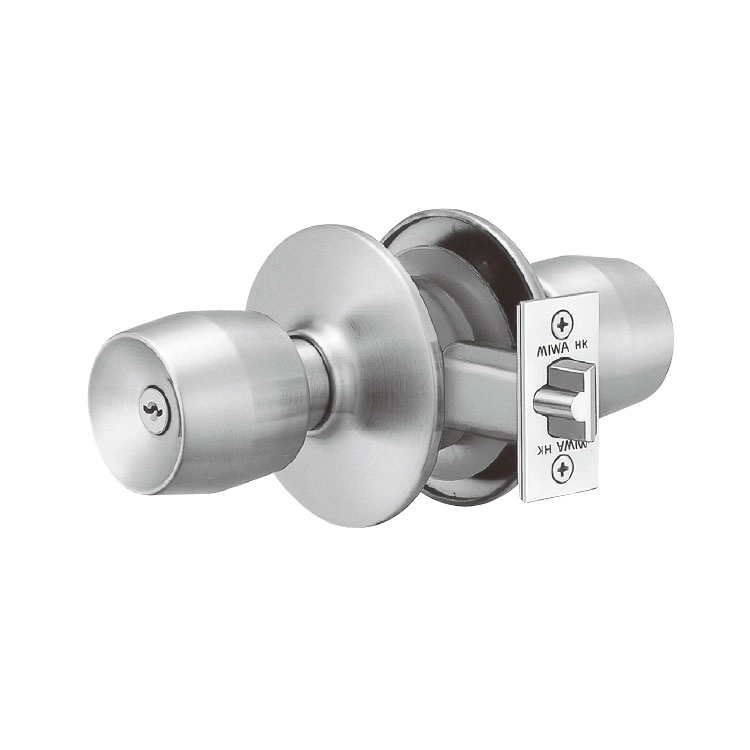

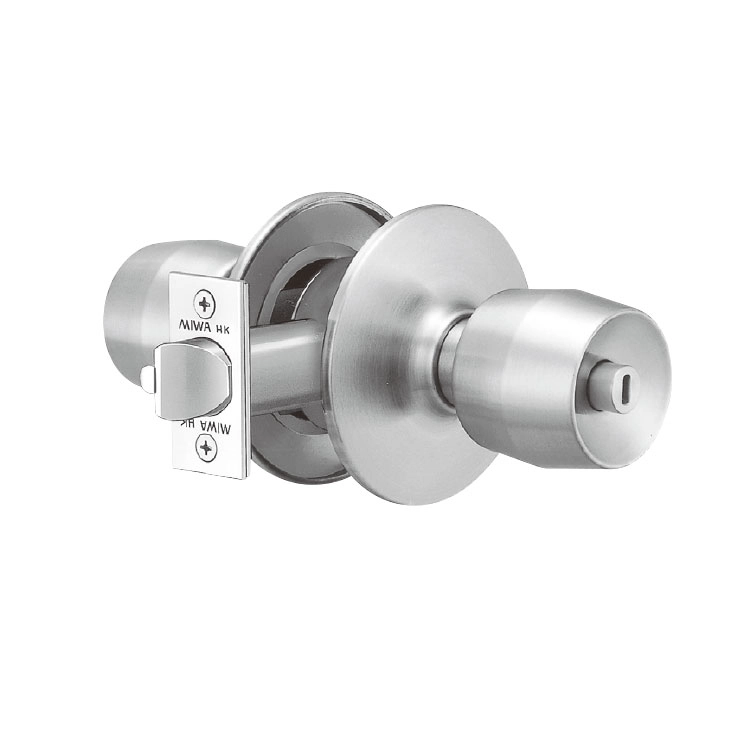

미와락 원통형 실린더락 U9HKU-1
U9 실린더 / HK 원통형 노브락 / U형 노브 / 실외 실린더 + 실내 유니버설 버튼 노브
Summary
미와락 U9HKU-1은 호텔 객실, 사무실, 실내용 출입문과 일방통행 도어에 적용되는 MIWA 원통형 노브 실린더락입니다. 백셋 70·90·127mm, 문두께, 노브 형상, 실내측 조작 방식과 UL10B 방화 규격 요구 여부를 함께 확인해야 합니다. 전기 스트라이크 AS 시리즈와 조합하면 원격 해정과 출입통제 연동도 검토할 수 있습니다.
제품 구조와 적용
- U9: 실린더 타입
- HK: 원통형 노브락 시리즈
- U: 노브 형상
- -1: 실외측 실린더 + 실내측 유니버설 버튼 노브
- 용도: 호텔 객실, 사무실, 실내용 출입문, 일방통행 도어
주문·설치·호환 확인사항 보기
문의 시 필요한 정보
- 백셋: 70 / 90 / 127 mm
- 문두께: 28–30 / 30–33 / 33–50 / 50–64 mm
- 노브 형상: D형 / W형 / U형
- 실내측 조작: 유니버설 버튼 노브(-1)
- 방화 규격: UL10B 적용 여부와 현장 기준
설치·호환 체크리스트
- 백셋 70·90·127mm와 도어 프레임 간섭 여부 확인
- 28–30mm는 노브로즈 EHK12와 라이너, 30–33mm는 노브로즈 EHK12 필요 여부 확인
- 노브 형상 D형·W형·U형 중 선택
- U9HKU-1의 실내측 유니버설 버튼 방식 확인
- HK 시리즈에는 WR 및 LB 실린더 장착 불가
- PR 실린더는 일부 모델(HK*-2A)과 조건에 한정
- 전기 스트라이크 연동 시 정격전압, 통전 동작, 접점 출력, 배선과 컨트롤러 사양 확인
U9HKU-1 원통형 실린더락
주요 특징
- 실내용 전용 원통형 노브 도어락
- 호텔 객실, 사무실, 일반 실내문과 일방통행 도어에 적용
- 래치볼트와 데드래칭 구조로 안정적인 잠금 유지
- UL10B 방화시험 기준 대응 제품
- AS 시리즈 전기 스트라이크와 조합해 원격 해정 구성 가능
- 출입통제 시스템에서 잠금 상태와 문 개폐 상태 확인 구성 검토 가능
사양
| 제품 시리즈 | MIWA HK Series 모노록(듀라록) / 원통형 노브락 |
|---|---|
| 모델명 | U9HKU-1 |
| 백셋 | 70 / 90 / 127 mm |
| 문두께 | 28–30 mm │ EHK12 + 라이너 / 30–33 mm │ EHK12 / 33–50 mm / 50–64 mm |
| 노브 형상 | D형 / W형 / U형 |
| 실린더 | U9 |
| 실린더 제한 | WR / LB 장착 불가 │ PR은 일부 모델과 조건에 한정 |
| 용도 | 호텔 객실 / 사무실 / 일방통행 도어 / 실내용 출입문 |
HK 시리즈 상세 구성표와 도면 5개 보기
HK 시리즈 모델·백셋·문두께 적용표
HK 시리즈 버튼 시정형 기능 구성표
HK 시리즈 열쇠 시정형 기능 구성표
HK 시리즈 자동 시정형 기능 구성표
HK 시리즈 외형도와 설치 치수
📌 함께 보면 이해가 더 쉬운 글
U9HKU-1은 원통형 노브 실린더락으로, 래치와 데드락킹 구조, 백셋, 문두께, 실린더 종류와 전기 스트라이크 연동 여부를 함께 검토하는 것이 중요합니다.
English Summary
MIWA U9HKU-1 is a cylindrical knob lock for hotel rooms, offices, interior doors, and one-way doors. It uses a U9 cylinder and belongs to the MIWA HK Series. Selection requires confirmation of the 70, 90, or 127 mm backset, door thickness, knob type, inside operation, and UL10B fire-rating requirements. It may also be combined with the MIWA AS Series electric strike for remote unlocking and access-control monitoring.
