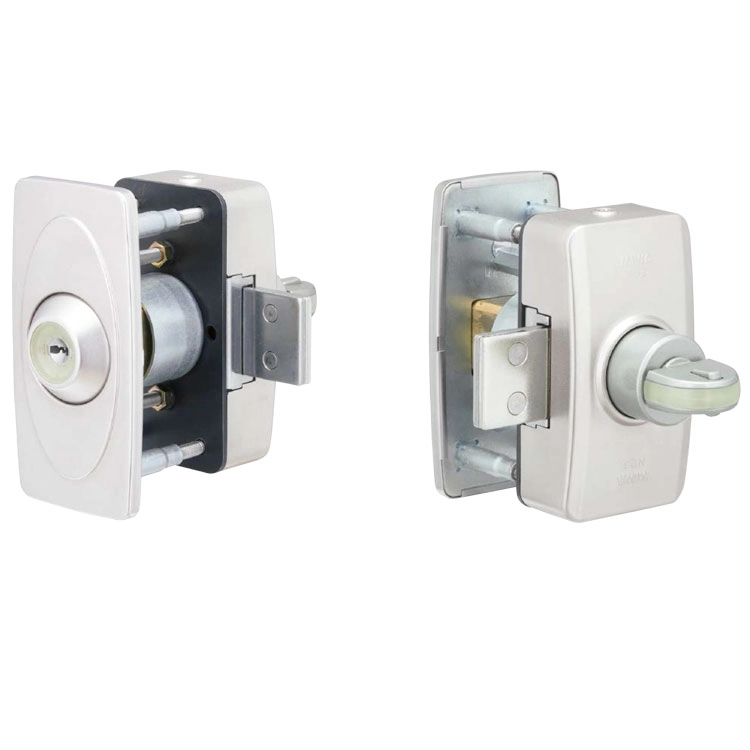

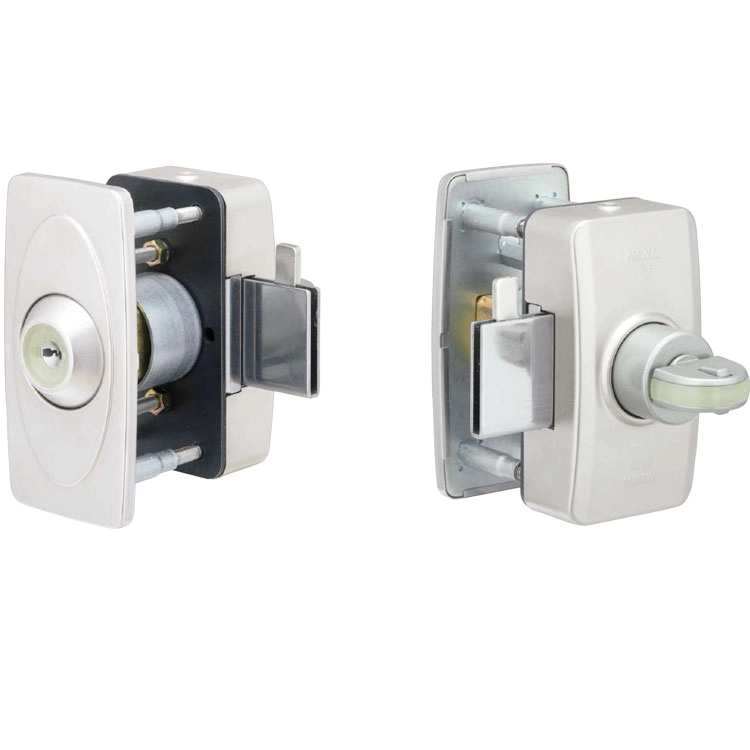

미와락 보조키 ND3F / ND3R 시리즈 (일본 미와록 / Miwa)
▪ 일본 CP 인증 면부착형 고보안 보조락
▪ ND3F 후크형 데드볼트 · ND3R 일반 데드볼트
▪ 1도어 2락 · 문두께 33~50mm · U9/PR-J/LB-J/JN
원산지 JAPAN
일본 CP 인증 방범건물부품 · 면부착형 고보안 보조 잠금장치
미와락 ND3F / ND3R 방범 보조락
MIWA ND3F / ND3R Series · 1도어 2락 보조키 · 현관문 방범 보강용
Summary
미와락 ND3F / ND3R은 일본 CP 인증 방범건물부품 계열의 면부착형 보조키입니다. 주택 현관문이나 출입문에 1도어 2락 구조를 구성할 때 사용하며, ND3F는 후크형 데드볼트, ND3R은 일반 데드볼트 구조입니다. 제품 선정 시 문두께, 실린더 옵션, 스트라이크, 에어타이트 도어 여부와 마스터키 구성을 함께 확인해야 합니다.
빠른 자료 다운로드 (일본어)
제품 구분과 적용
- ND3F: 후크형 데드볼트 적용
- ND3R: 일반 데드볼트 적용
- 용도: 주택 현관문과 출입문의 1도어 2락 방범 보강
- 설치: 면부착형 구조로 기존 문에도 적용 검토 가능
- 교체: ND2F / ND2R과 동일한 타공 규격 사용
주문·선정·설치 확인사항 보기
문의 시 필요한 정보
- 타입: ND3F / ND3R
- 도어 조건: 일반 도어 / 에어타이트 도어
- 문두께: 33–35 / 35–43 / 43–50 mm
- 실린더: U9 / PR-J / LB-J / JN
- 마스터키: 필요 / 불필요
선정·설치 체크리스트
- 후크형 ND3F 또는 일반 데드볼트형 ND3R 선택
- 일반 도어 또는 에어타이트 도어 여부 확인
- 문두께 구간과 실린더 옵션 확인
- 기존 ND2F / ND2R 교체 시 타공 규격과 현장 상태 확인
- 스트라이크 옵션과 문틀 가공 조건 확인
- 마스터키 사용 시 실린더와 키플랜 함께 검토
ND3F·ND3R 방범 보조락
주요 특징
- 일본 관민합동회의의 방범 성능 시험에 합격한 CP 인증 방범건물부품
- 기존 문에 적용을 검토할 수 있는 면부착형 1도어 2락 보조키
- ND3F는 강제 파괴 시도를 고려한 후크형 데드볼트 구조
- ND3R은 일반 데드볼트 구조의 현관문 방범 보조락
- ND2F / ND2R과 동일한 타공 규격으로 교체 검토 가능
방범형 스위치 썸턴
- 방범성과 조작성을 고려한 스위치식 썸턴을 표준 적용
- 썸턴 분리 구조로 주 잠금장치와 회전 방향을 맞추기 용이
- 기존 원형 썸턴보다 컴팩트한 평형 썸턴 적용
- PR·LB 실린더는 절구형 키웨이와 축광 수지 적용
- PR·LB·JN 실린더는 대형 키 헤드 적용
축광 수지 키웨이
대형 키헤드
사양
| 제품 타입 | ND3F-BL / ND3R-BL |
|---|---|
| 에어타이트 도어용 | ND3F-ATBL / ND3R-ATBL |
| 문두께 | 33–35 / 35–43 / 43–50 mm |
| 실린더 | U9 / PR-J / LB-J / JN |
| 외측 | 실린더 |
| 내측 | 락케이스 + 방범형 썸턴 |
| 용도 | 주택 현관문 1도어 2락 보조키 |
| 마감 | ST / CD / CB / GL │ 실내측 실버 |
마감 색상
- ST: 스테인리스 호닝
- CD: 세라믹 다크그레이
- CB: 세라믹 브론즈
- GL: 골드 색상 도장
옵션 부품
- 면부착 스트라이크: ND3F.SK1
- ND3F 대진 스트라이크: ND3F-G.STB
마감 색상과 ND3F·ND3R 도면 보기
마감 색상(ST·CD·CB·GL)
ND3F 외형도
ND3R 외형도
📌 함께 보면 이해가 더 쉬운 글
ND3F / ND3R은 1도어 2락 구조를 위한 면부착형 고보안 보조키입니다. 데드볼트 구조, 스트라이크, 문두께, 실린더 옵션과 마스터키 구성을 함께 이해하면 제품 선정과 현장 적용이 쉬워집니다.
구조·설치 이해
English Summary
MIWA ND3F / ND3R is a surface-mounted auxiliary lock series for high-security residential entrance doors. ND3F uses a hook-type deadbolt, while ND3R uses a standard deadbolt. Designed for one-door two-lock applications, the series is classified in Japan as a CP-certified security building component. Selection requires confirmation of door type, 33–50 mm door thickness, U9, PR-J, LB-J, or JN cylinder, strike options, finish, and master-key requirements.
