미와락 전기정 조작표시기 / 스위치 SSP-G1 (일본 미와록 / miwa)
▪ 전기정·전기스트라이크 원격 조작용 2선식 조작표시기
▪ 전원·해정·문 열림 상태 LED 표시
▪ SSP-G1D/SSP-G1E · 관리실·경비실·안내데스크 적용
원산지 JAPAN
전기정·전기 스트라이크를 원격 조작하고 전원·해정·문 열림 상태를 표시하는 2선식 조작표시기
미와락 전기정용 조작표시기 SSP-G1
Remote Operation & Status Indicator / 2-Wire Operation Display Unit / SSP-G1D · SSP-G1E
Summary
미와락(MIWA LOCK) SSP-G1은 전기정 또는 전기스트라이크를 멀리 떨어진 관리실이나 경비실에서 조작하고, 전원·해정·문 열림 상태를 표시하는 실내용 2선식 조작표시기입니다. BAN-DS1 / BAN-DS2, BAN-VS 시리즈, BAN-MS1 등 MIWA 전기정 조작반과 조합하여 사용하며, SSP-G1 자체가 전기정을 직접 구동하는 컨트롤러는 아닙니다. 운용 방식에 따라 SSP-G1D와 SSP-G1E로 구분됩니다.
빠른 자료 다운로드 (English)
제품 핵심
문의·설치·연동 확인사항 보기
문의 시 필요한 정보
설치·연동 체크리스트
- 현장 전기정 조작반이 SSP-G1의 2선식 연결을 지원하는지 확인해 주세요.
- 전원·해정·문 열림 상태 표시가 필요한지 확인해 주세요.
- 필요한 조작 방식에 따라 SSP-G1D 또는 SSP-G1E를 선택해 주세요.
- 사용 조작반과 운용 목적에 맞는 A모드 / B모드 / E모드 설정을 확인해 주세요.
- 실내용 제품이므로 빗물·결로·물방울이 닿는 장소에는 설치하지 마세요.

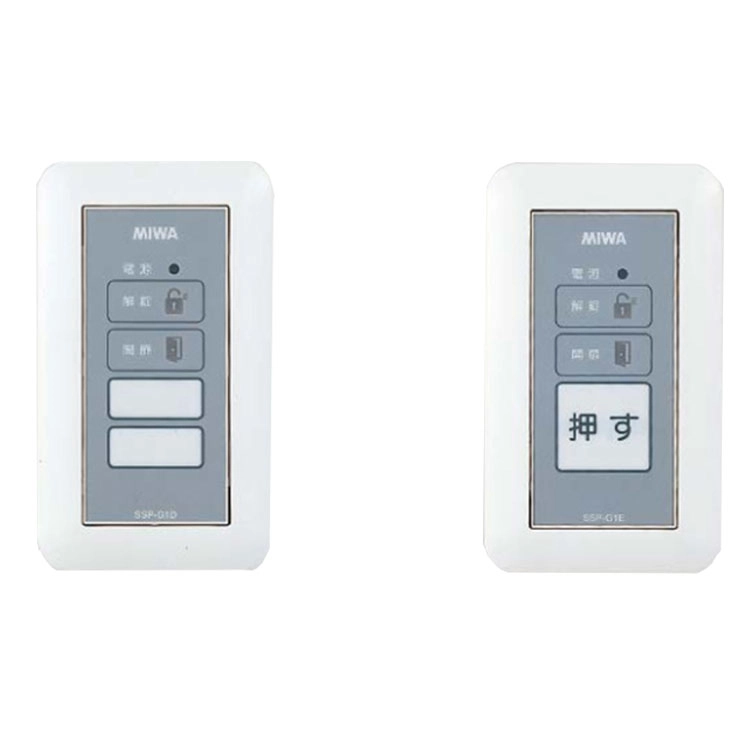

MIWA SSP-G1D·SSP-G1E 전기정용 조작표시기
시스템 구성
SSP-G1은 단독 잠금장치나 전기정 컨트롤러가 아니라, BAN-DS1 같은 전기정 조작반에 연결하여 사용하는 원격 조작·상태 표시 장치입니다. 예를 들어 공동현관의 전기정은 현장에 설치되어 있고, SSP-G1은 관리실이나 경비실에 설치하여 버튼으로 해정을 지시하고 전원·해정·문 열림 상태를 확인하는 구조입니다.
SSP-G1 시스템 연결 구성 보기
SSP-G1 기반 전기정 원격 조작 시스템 구성
모델 구성
SSP-G1D
- A모드: 연속 해정 또는 1회 해정 조작에 사용합니다.
- B모드: 시정 / 해정을 반복 조작하는 용도로 사용합니다.
- 연속 해정 기능이 필요한 관리실·경비실 운용에 적합합니다.
- 선택한 운용 모드에 맞는 표시 스티커를 사용합니다.
SSP-G1E
- A모드: 해정 후 문을 열고 다시 닫으면 자동 시정되는 운용에 사용합니다.
- E모드: 전기적으로 해정한 경우에만 문이 닫힌 뒤 자동 시정되는 운용에 사용합니다.
- SSP-G1E에서는 연속 해정 조작을 사용할 수 없습니다.
- 단순한 1버튼 해정 중심의 현장에 적합합니다.
주요 특징
- 전원 LED, 해정 LED, 문 열림 LED로 원격 상태를 확인할 수 있습니다.
- 대응 전기정 조작반과 2선식으로 연결합니다.
- D패널과 E패널 중 필요한 운용 방식에 맞는 모델을 선택합니다.
- 공동현관, 관리실, 경비실, 안내데스크 등의 실내 현장에 적용합니다.
- 방수 성능이 없는 실내용 제품이므로 습기와 물방울 노출에 주의해야 합니다.
접속 가능 조작반
- BAN-DS1 / BAN-DS2 — 1~2게이트 계열 전기정 조작반과의 조합을 확인합니다.
- BAN-VS4~32B — 다게이트 전기정 제어 시스템에서 SSP-G1 접속 조건을 확인합니다.
- BAN-MS1 — 해당 시스템 구성에서 SSP-G1 연결 가능 여부를 확인합니다.
사양
| 제품명 | MIWA SSP-G1 Series |
|---|---|
| 제품 구분 | 전기정용 조작표시기 |
| 배선 방식 | 2선식 |
| 재질 | ABS 수지 |
| 마감 색상 | 오프 화이트 |
| 사용 온습도 | 0℃~+50℃ / 30~90%RH / 결로 없음 |
| 방수 성능 | 없음 / 실내 전용 |
| 전원 | 전기정 조작반에서 공급 |
| 크기 | 70(W) × 120(H) × 31(D) mm |
| 중량 | 70g |
| 설치 방식 | 실내 벽면 매입 |
※ 배선 방식, 사용 온습도, 방수 여부, 전원 공급 방식, 크기와 중량은 현재 페이지의 SSP-G1 카탈로그·도면 자료를 기준으로 정리했습니다. 실제 설치 전에는 사용 중인 전기정 조작반과 SSP-G1D / SSP-G1E의 지원 모드를 확인해 주세요.
적용 현장 보기
- 아파트·빌딩·오피스텔 공동현관의 원격 조작에 사용할 수 있습니다.
- 관리실·경비실·안내데스크에서 해정 조작과 상태 확인에 사용할 수 있습니다.
- 인터폰·출입통제기·전기정 조작반과 연계한 원격 개방 구성에 사용할 수 있습니다.
- 문 열림·해정 상태를 원격으로 확인해야 하는 실내 출입통제 현장에 적용합니다.
📌 함께 보면 이해가 더 쉬운 글
SSP-G1은 전기정 조작반에 연결하여 사용하는 원격 조작·상태 표시 장치입니다. 출입통제 시스템에서 SSP-G1은 인증장치가 아니라 사람이 직접 버튼으로 해정을 지시하고 상태를 확인하는 장치이므로, 전기정·전기스트라이크·Fail-Safe / Fail-Secure와 함께 보면 시스템 내 역할을 구분하기 쉽습니다.
전기정 시스템 운용 이해
관련 제품
- MIWA LOCK 브랜드·제품군 이해
- 미와락 BAN-DS1 — SSP-G1과 직접 조합되는 1게이트 전기정 컨트롤 박스
- 미와락 U9AL3M — 원격 조작 대상이 되는 전기정 예
- 미와락 U9AL4M — 원격 조작 대상 전기정 비교용
- 미와락 전기스트라이크 AS 시리즈 — SSP-G1 시스템에서 제어 대상이 될 수 있는 전기스트라이크

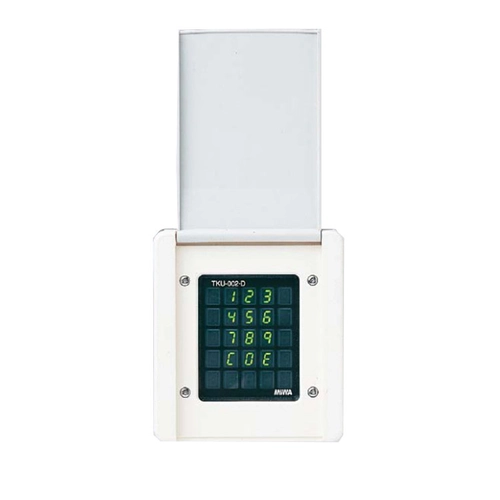

- 미와락 TKU-003 — 비밀번호 인증용 입력장치로 역할 비교
English Summary
MIWA SSP-G1 is an indoor two-wire remote operation and status-display unit used with compatible MIWA electric-lock control panels. It is not a lock controller by itself; instead, it sends an operator's unlock command through the control-panel system and displays power, unlocked, and door-open status. SSP-G1D supports continuous unlock, one-time unlock, and lock/unlock operation depending on the selected mode, while SSP-G1E is intended for simpler one-button unlocking and does not support continuous-unlock operation. Typical installations include management rooms, security offices, reception desks, and other indoor locations where remote door operation and status confirmation are required.
