미와락 전기정 컨트롤 박스 BAN-DS1 (일본 미와록 / miwa)
▪ 1게이트용 미와락 2선식 전기정 컨트롤 박스
▪ 전기정·전기스트라이크·EM Lock·자동문 제어
▪ 자동인식 · LED 상태표시 · 인터폰·화재경보·RS485 연동
원산지 JAPAN
1게이트 원격 제어 · 2선식 자동인식 전기정 조작반
미와락 전기정 컨트롤 박스 BAN-DS1
MIWA BAN-DS1 / Electric Lock Control Panel / Electric Strike · EM Lock · Automatic Door · Vent Lock 제어
Summary
미와락 BAN-DS1은 1개의 게이트를 제어하는 2선식 전기정 컨트롤 박스입니다. 전기정, 전기 스트라이크, EM Lock, 자동문, 채풍정 등을 조작하고 LED로 문 열림·닫힘과 잠김·해제 상태를 확인할 수 있습니다. 무전압 접점, 인터폰, 화재경보, HA 시스템, 텐키, 카드리더, RS485 중앙관리 등 출입통제 구성에서 함께 검토되는 제어 장치입니다.
빠른 자료 다운로드 (English)
제품 핵심
- 제어 게이트: 1 Gate
- 배선: 무극성 2선식
- 제어 대상: 전기정 / 전기 스트라이크 / EM Lock / 자동문 / 채풍정
- 상태 확인: 문 열림·닫힘 / 잠김·해제 LED 표시
- 확장: 텐키 / 카드리더 / 경보 출력 / RS485 / 정전보상
주문·선정·설치 확인사항 보기
문의 시 필요한 정보
- 제어 대상 장치
- 연동 장치: 출입통제기 / 인터폰 / 타이머 / 화재경보 / 경비 시스템
- 배선 거리와 기존 배선 재사용 여부
- 필요한 확장 기능
- 수량과 납기 희망 일정
설치·연동 체크리스트
- 통전 시 해제형 / 통전 시 잠금형 / 순간통전형 / 모터 구동형 등 제어 방식 확인
- 대상 장치에 맞는 2선 변환 어댑터 구성 확인
- 외부 입력 신호의 접점 방식 확인
- 상태 출력용 옵션 보드 필요 여부 확인
- 실내용 설치 환경과 결로·습기 조건 확인
- 장거리 배선 시 케이블 규격, 노이즈, 전압강하 점검
주요 특징
2선식 무극성 배선
전기정과 조작반을 2선으로 연결할 수 있으며 AD311이 포함됩니다.
전기정 자동 판별
연결된 전기정 종류를 자동 인식하고 메모리에 저장합니다.
다양한 잠금장치 제어
전기정, 전기 스트라이크, EM Lock, 자동문, 채풍정 등을 제어합니다.
외부 입력 및 HA 연동
인터폰, 타이머, 화재경보설비의 무전압 접점과 JEM-A를 지원합니다.
LED 및 부저 알림
강제 개방, 단선 등 이상 상태를 LED와 설정 가능한 부저로 알립니다.
공용공간 설치 대응
본체 버튼 조작을 무효화해 공용 설비실의 오조작을 줄일 수 있습니다.

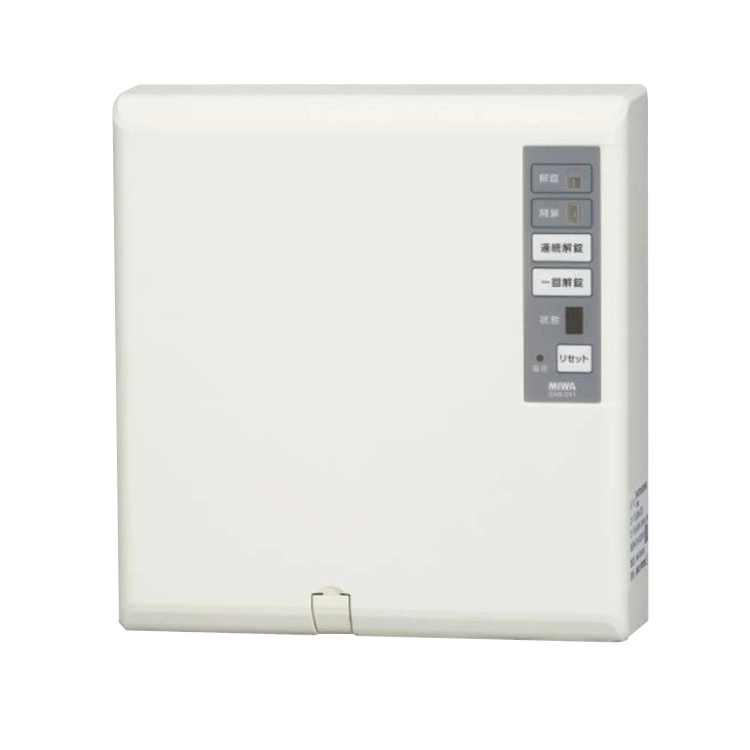

MIWA BAN-DS1 1게이트용 전기정 조작반
주요 사양
| 제품명 | MIWA BAN-DS1 |
|---|---|
| 제품 구분 | 2선식 전기정 조작반 |
| 제어 게이트 | 1 Gate |
| 제어 대상 | 전기정 / 전기 스트라이크 / EM Lock / 자동문 / 채풍정 |
| 전원 | AC100V ±10%, 50/60Hz |
| 소비전력 | 20W |
| 사용 온습도 | 0℃~+50℃ / 30~90%RH / 결로 없음 |
| 설치 환경 | 실내용 / 방수 성능 없음 |
| 외형 치수 | 220(W) × 230(H) × 63(D) mm |
| 중량 | 약 1.2kg / 옵션 내장 시 최대 약 1.8kg |
| 재질 | 외부 커버 ASA / 내부 케이스 ABS |
| 색상 | 아이보리 계열 |
외부 입출력·제어 방식·옵션 보드·시스템 구성 보기
외부 입력·출력
- 인터폰 입력: 무전압 a접점 순간 입력
- 타이머·화재신호: 무전압 a접점 또는 b접점
- 유전압 해제 입력: DC24V 순간 입력
- JEM-A 단자: HA 시스템 연동
- 경보·문 상태·잠김 상태 출력: 무전압 c접점, 옵션 보드 필요
제어 방식과 조작기 확장
- A모드 / B모드 / E모드 선택
- SSP-G 시리즈 최대 3대
- SSP-C 시리즈 최대 5대
- AD311 포함 / 자동문 제어 시 AD219 + AD311
옵션 보드
- BAN-D.RO-2: 잠김·문 상태·경보 출력
- BAN-D.BAT: 약 30분 정전보상
- BAN-D.TKU2: TKU-003.D(CV) 텐키 연동
- BAN-D.MIU: 카드리더·인증 리더 연동
- BAN-D.485-2: RS485 중앙관리
- 일부 옵션 조합은 동시 사용 조건 확인 필요
BAN-DS1 기반 전기정 시스템 구성
📌 함께 보면 이해가 더 쉬운 글
BAN-DS1은 전기정·전기 스트라이크·EM Lock·자동문 등을 제어하는 1게이트용 컨트롤 박스입니다. 전기정의 동작 방식, 무전압 접점, Fail-Safe / Fail-Secure, 출입통제 연동 구조와 함께 연결되는 조작기·텐키·전기정 제품을 함께 보면 이해가 쉽습니다.
전기 스트라이크·전기정
English Summary
MIWA BAN-DS1 is a two-wire electric lock control panel for one gate. It operates electric locks, electric strikes, EM locks, automatic doors, and vent locks while displaying door and lock status through LED indicators. It supports dry-contact inputs, intercoms, timers, fire alarms, and JEM-A home-automation integration. Optional boards add alarm and status outputs, keypad and card-reader connections, RS485 central management, and backup-battery operation.
