비데 및 변기 커버·시트(Bidet and Toilet Lid & Seat)의 충격을 줄이는 소프트 클로징과 자동 개폐 솔루션
오일 댐퍼 / 전동 댐퍼 시리즈
Oil Damper / Electric Damper · 비데 · 생활가전 · 소프트 클로징 · 자동 개폐
제품 요약
오일 댐퍼는 오일의 점성 저항으로 비데 및 변기 커버·시트와 생활가전 부품의 닫힘 속도, 충격과 소음을 제어하는 수동 완충 부품입니다. 동축형은 하나의 힌지 어셈블리에서 커버와 시트의 소프트 클로징을 함께 구현할 수 있고, 단축형은 일반적으로 커버용과 시트용을 각각 적용합니다. 전동 댐퍼는 모터·감속기어·포텐셔미터 센서를 이용해 자동 개폐와 위치 제어를 구현하며, 선정 시 작동각도, 토크, 방향, 전압, 센서, 축과 장착 조건을 함께 검토해야 합니다.
빠른 자료 다운로드
제품 소개 영상
오일 댐퍼는 오일의 점성을 이용해 개폐 속도를 안정적으로 제어하고 충격·소음을 줄이는 부품으로, 비데 및 변기 커버·시트의 소프트 클로징(Soft-Closing)에 널리 적용됩니다.
전동 댐퍼(Electric Damper)는 센서, 모터, 감속기어와 기구부를 이용해 비데 및 변기 커버·시트 등의 자동 개폐을 구현합니다. EDM-E1과 EDM-B1은 DC12V 또는 DC24V 전원에 대응하며, 모델에 따라 CW 또는 CCW 열림 방향을 선택할 수 있습니다. 약 0°에서 120°까지의 작동 범위와 포텐셔미터 위치센서를 이용해 제어할 수 있으며, 제품 사양 기준 내구성은 50,000회(cycles)를 초과합니다. JK Corporation은 오일 댐퍼와 전동 댐퍼를 적용 조건에 맞추어 협의·공급합니다.
문의 준비사항 보기
- 적용 제품/부위: 커버(Lid) / 시트(Seat) / 기타 생활가전 커버·도어
- 형식 및 설치 구조: 동축(Coaxial, 커버·시트 일체형 힌지 어셈블리) / 단축(Uniaxial, 커버용·시트용 개별 적용) / 전동 댐퍼(Electric Damper)
- 댐핑 방향: CW / CCW / 양방향 필요 여부
- 오일 댐퍼 목표 조건: 작동 각도, 닫힘·열림 토크, 닫힘 시간, 내구성
- 전동 댐퍼 조건: 정격전압(DC12V/DC24V), 정격전류, 작동 토크, 열림 시간, CW/CCW 방향, 작동각도, 포텐셔미터 센서, 커넥터·배선과 설치 공간
선정·설계 체크리스트 보기
- 작동 각도(0~115/120/135° 등)와 힌지/링크 구조 간섭 여부 확인
- 커버·시트의 무게중심과 힌지 구조에 맞춘 닫힘·열림 토크 설정(과도한 닫힘 토크는 충격을 키우고, 부족한 토크는 완전 닫힘을 방해할 수 있음)
- 닫힘 시간은 측정 시작·종료 각도와 기준 온도를 함께 정의하고, 오일 점도의 온도 의존성을 고려
- 댐핑 방향(CW/CCW)과 설치 방향(좌/우) 정리
- 양산 기준: 내구성(cycles), 오일 누유, 토크·시간 허용오차와 초기·수명 후 성능 기준 합의
- 댐퍼는 기구의 최종 회전 한계를 제한하는 스토퍼가 아니므로 별도의 외부 스토퍼 적용 여부 확인
- 출력축에 과도한 반경방향 하중(Radial Load) 또는 축방향 하중(Thrust Load)이 전달되지 않도록 축 정렬과 지지 구조 검토
- 시너·에테르 등 유기용제와 세정제 노출 가능성, 실제 사용 온도에서의 닫힘 시간 변화 확인

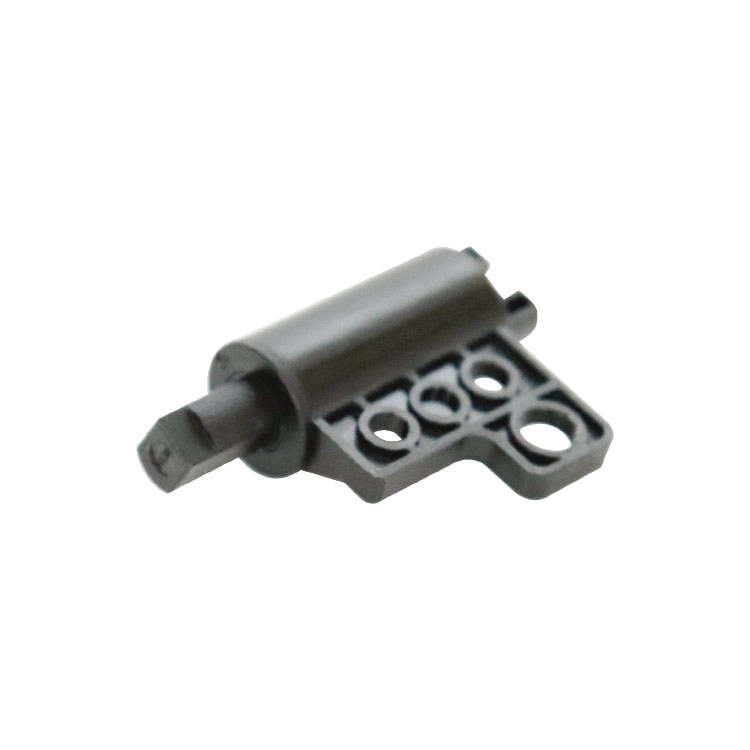

BOD 동축 오일 댐퍼 대표 제품 — 하나의 힌지 어셈블리로 비데 및 변기 커버·시트의 소프트 클로징 구현

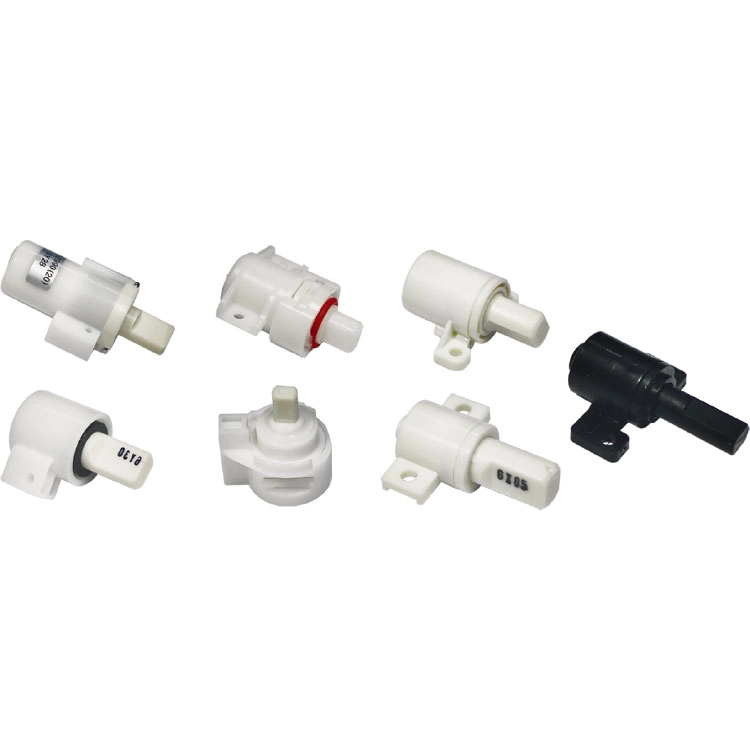

단축 오일 댐퍼 Φ18·Φ20·Φ22 대표 라인업 — 커버용·시트용을 각각 적용하며 모델별 축 형상과 CW·CCW 방향 확인 필요
WOD-1.2 Φ12 단축 오일 댐퍼 — 세탁기 등 생활가전 커버·도어 완충 적용
동축 오일 댐퍼와 단축 오일 댐퍼의 차이
비데와 일반 변기에는 커버(Lid/Cover)와 시트(Seat)라는 두 개의 독립된 회전체가 있습니다. 동축 오일 댐퍼(Coaxial Oil Damper)는 하나의 힌지 어셈블리에서 커버·시트의 소프트 클로징을 함께 구현하는 구조입니다.
단축 오일 댐퍼(Uniaxial Oil Damper)는 하나의 댐퍼가 커버 또는 시트 중 하나를 제어합니다. 따라서 커버·시트를 모두 소프트 클로징하려면 일반적으로 커버용 1개와 시트용 1개, 총 2개를 사용합니다.
※ 동축과 단축은 단순히 외형만 다른 것이 아니라, 커버·시트의 회전 저항을 전달하는 방식과 적용 수량이 다릅니다. 실제 선정 시에는 힌지 구조, 하중, 무게중심, 작동각도, 축 형상과 조립 공차를 함께 검토해야 합니다.

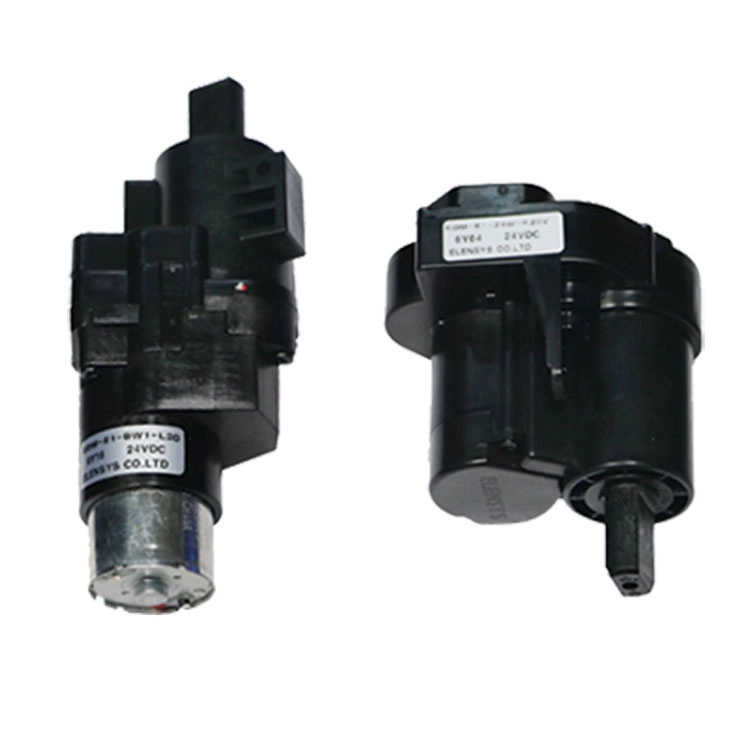

전동 댐퍼 제품과 외형도

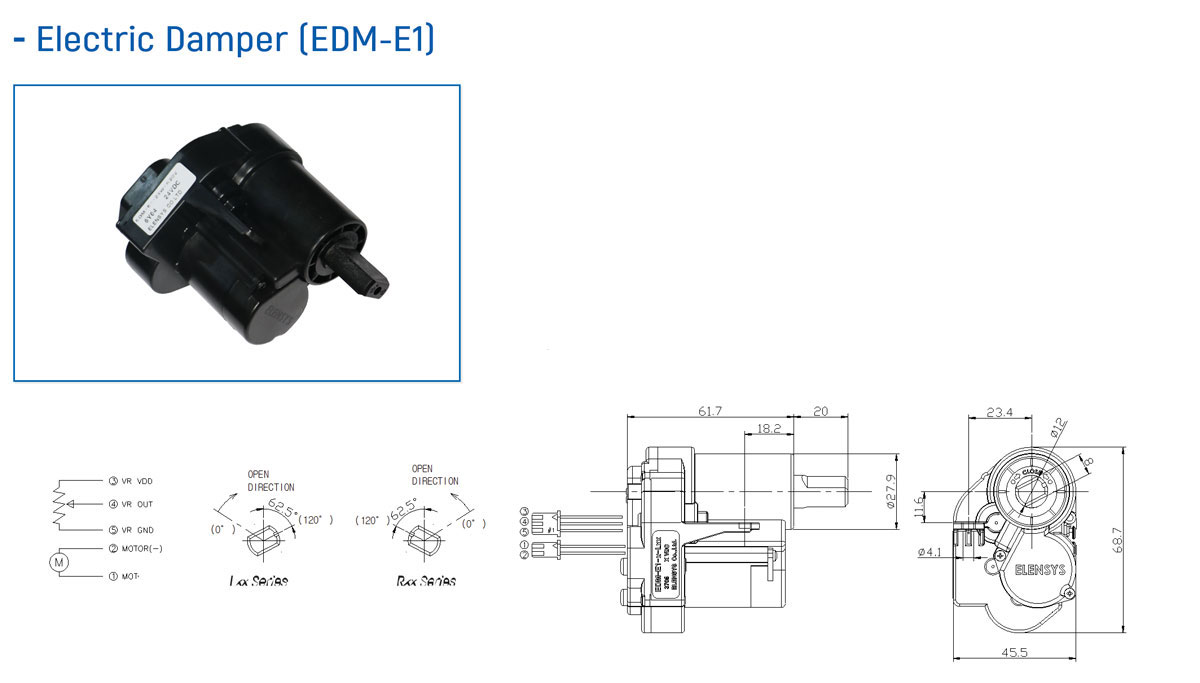

EDM-E1 전동 댐퍼 제품, 배선도와 외형 치수도

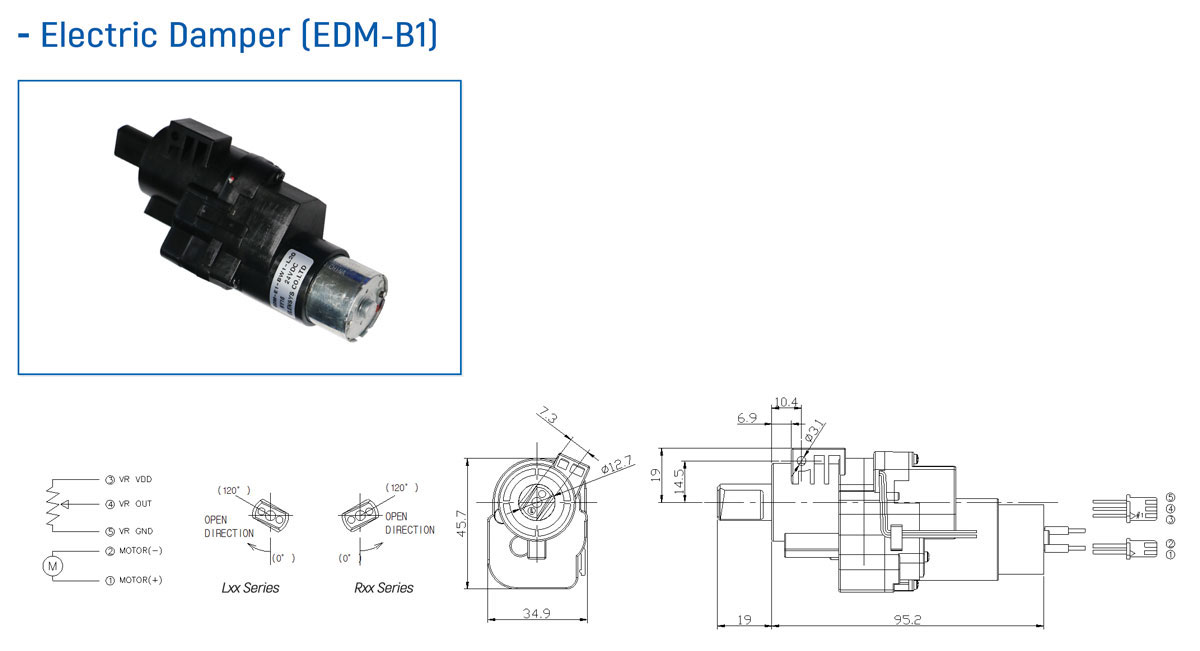

EDM-B1 전동 댐퍼 제품, 배선도와 외형 치수도
오일 댐퍼와 전동 댐퍼의 차이
모델별 특징 보기
1) 동축 오일 댐퍼 (BOD 시리즈)
- 정숙·안전: 커버 낙하 충격 완화, 끼임·소음 저감
- 선정 기준: 작동 각도, 닫힘·열림 토크, 닫힘 시간과 기준 온도를 모델별 사양으로 확인
- 내구성: 해당 모델 기준 50,000회(cycles) 초과
- 적용: 비데 및 변기 커버·시트 소프트 클로징
2) 단축 오일 댐퍼 (Φ18 · Φ20 · Φ22 · Φ12)
- 라인업: Φ18(BOD-X) / Φ20(BOD-2.0) / Φ22(BOD-2.2) / Φ12(WOD-1.2)
- 방향 옵션: Φ18~Φ22는 CW/CCW 선택 가능(모델별 상이)
- 응용: 비데 및 변기 커버·시트의 닫힘 속도 제어, 세탁기 등 생활가전 완충 모듈
3) 전동 댐퍼 (EDM-E1 / EDM-B1)
- 자동 개폐: 모터와 감속기어를 이용한 비데 및 변기 커버·시트 등의 자동 개폐
- 전원 사양: DC12V 또는 DC24V
- 열림 성능: EDM-E1은 모델별 최대 20·30·40 kgf·cm, EDM-B1은 최대 20 kgf·cm
- 동작시간: 열림 시간 최대 3.0초
- 방향·각도: 모델별 CW 또는 CCW, 약 0°(Relief angle -5°)~120°
- 위치 검출: 포텐셔미터 위치센서 적용, 단자 구성과 저항값은 모델별 승인사양 확인
- 내구성: 제품 사양 기준 50,000회(cycles) 초과
사양
아래 표는 공개 카탈로그 기준의 대표 사양입니다. 공급 가능 모델과 최신 세부 사양은 프로젝트 협의 시 확인해야 하며, 최종 선정 시에는 모델 코드, 방향, 출력축, 장착 치수, 커넥터와 승인사양서를 함께 검토해야 합니다.
동축 오일 댐퍼 (BOD 시리즈) 사양
동축 오일 댐퍼 (BOD 시리즈) 선정 기준
동축 BOD 시리즈는 커버와 시트의 하중, 무게중심, 힌지 구조에 맞추어 모델별로 설계·선정합니다. 아래 내용은 공개 카탈로그를 바탕으로 한 일반적인 검토 항목이며, 실제 양산 적용 시에는 프로젝트별 승인사양서와 도면을 기준으로 최종 확인해야 합니다.
전동 댐퍼(EDM-E1 / EDM-B1) 사양
※ 실제 적용 시에는 모델 코드, Lxx/Rxx 방향, 출력축 형상, 커넥터와 승인사양서를 기준으로 최종 확인해야 합니다.
적용 검토 및 대체품 선정 절차 보기
- 적용 부위와 커버·시트 구조 확인
- 중량, 무게중심, 힌지 중심과 작동각도 확인
- 목표 닫힘 시간과 CW·CCW 댐핑 방향 확인
- 축 형상, 삽입 깊이, 고정 방식과 설치공간 확인
- 샘플 평가 후 토크와 닫힘 특성 조정
- 승인사양서와 도면 확정 후 양산 적용
기존 제품 대체 시 주의: 외형 치수가 같아도 내부 토크, 댐핑 방향, 축 형상과 닫힘 특성이 다르면 정상적으로 작동하지 않을 수 있습니다. 기존품 샘플, 도면 또는 실제 적용 조건을 함께 제공해 주세요.
주의사항
비데 및 전기제품의 수리를 위한 단품 소량 판매는 진행하지 않습니다.
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
📌 함께 보면 이해가 더 쉬운 글
오일 댐퍼는 모터처럼 동력을 만드는 부품이 아니라, 회전 운동의 속도와 충격을 제어하는 완충 부품입니다. 전동 자동개폐 모듈과 함께 검토할 때는 모터의 속도·토크·제어 방식과 댐퍼의 방향·온도·내구 특성을 구분해야 합니다.
함께 검토할 관련 제품
- 다이어프램 펌프 DC3.8V/12V/18V/24V — 비데 및 생활가전용 유체 이송 부품
자료 다운로드
English Summary
JK Corporation supplies oil dampers and electric dampers for bidet and toilet lids, seats, washing machines, and home-appliance mechanisms. Coaxial oil dampers can integrate lid and seat soft-closing functions into one hinge assembly, while uniaxial dampers are generally applied separately. Electric damper models EDM-E1 and EDM-B1 use a motor, reduction gear, and potentiometer sensor for powered opening and closing. Selection should consider hinge structure, load, operating angle, torque, direction, shaft, mounting dimensions, connector, wiring, temperature, and approved specifications.
