전원 주파수와 감속비에 따라 정해진 속도로 회전하는 생활가전용 정속 AC 모터
싱크로너스 모터 시리즈 (Synchronous Motor)
Constant-Speed AC Geared Motor / 전자레인지 · 공기청정기 · 보일러 · 타이머 및 소형 구동장치
제품 요약
싱크로너스 모터는 교류 전원의 주파수와 동기하여 회전하는 정속 AC 모터입니다. SM16·SM20 시리즈는 내부 감속기어를 통해 저속·고토크 출력을 만들며 전자레인지, 공기청정기, 보일러, 타이머, 댐퍼와 루버 등 생활가전의 소형 구동부에 적용됩니다. 선정 시 정격전압, 주파수, 속도, 토크와 함께 회전방향, 출력축 형상, 장착 치수와 단자 구성을 확인해야 합니다.
빠른 자료 다운로드
제품 소개 영상
싱크로너스 모터(Synchronous Motor)는 교류 전원의 주파수와 동기하여 회전하는 모터입니다. 출력속도는 전원 주파수와 내부 감속비에 의해 결정되며, 정상 부하 범위에서는 비교적 일정한 속도를 유지합니다.

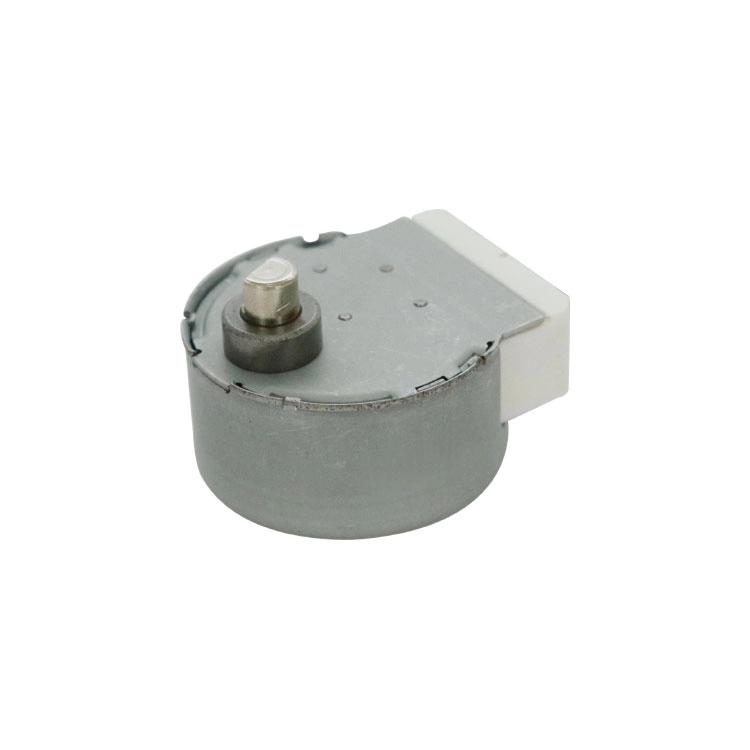

이랜시스 카탈로그에 수록된 SM16 General Type과 SM20 General Type은 내부 감속기어와 감속비를 이용해 저속 출력을 만드는 소형 정속 AC 모터입니다. 카탈로그의 생산·적용 사례에는 전자레인지, 공기청정기, 보일러 등의 생활가전이 제시되어 있습니다. 타이머, 댐퍼, 루버 및 기타 저속 회전 구동부는 전압·주파수·속도·토크·출력축·장착 조건을 확인한 뒤 적용 가능 여부를 검토해야 합니다.
※ ‘부하와 관계없이 항상 같은 속도’라는 의미는 아닙니다. 정격토크 범위를 초과하거나 기구부가 걸리면 모터가 정지하거나 동기 운전을 유지하지 못할 수 있으므로 실제 적용 시 충분한 토크 여유가 필요합니다.
문의 준비사항 보기
문의 시 아래 정보를 알려주시면 안내가 빨라집니다
- 사용 전압/주파수: AC 100/120/200/220/240V, 50/60Hz
- 필요 속도(rpm): SM16 3 / 6 / 34.9 rpm, SM20 3.3 / 4 rpm
- 필요 토크(kgf·cm)와 회전방향: CW/CCW 또는 양방향 여부
- 장착 조건: 설치 공간, 고정홀, 출력축 형상·길이, 단자·배선 형태
제품 특징 보기
- 정속 회전: 정상 부하 범위에서 해당 모델의 전원 주파수와 내부 감속비에 따라 정해진 저속 회전을 유지
- 다양한 전원 사양: SM16은 AC 21V·100V·120V·220/240V, SM20은 AC 100V·120V·200/240V 사양
- 주파수 대응: 모델에 따라 50Hz, 60Hz 또는 50/60Hz 대응
- 속도 라인업: SM16은 3·6·34.9 rpm, SM20은 3.3·4 rpm
- 토크 라인업: SM16은 속도 사양에 따라 4.5·3.0·0.6 kgf·cm 이상, SM20은 6.0 kgf·cm 이상
- 기구 일체형: 소형 AC 모터와 감속기어를 일체화하여 생활가전의 저속 구동부에 적용
- 주문 사양 확인 필요: 회전방향, 출력축, 단자, 장착 구조는 실제 도면과 승인사양서를 기준으로 협의
대표 적용 분야 보기
카탈로그 확인 적용 사례
- 전자레인지: 카탈로그에 적용 사례로 제시된 소형 구동부
- 공기청정기: 저속 회전 구동부
- 보일러: 카탈로그에 적용 사례로 제시된 소형 구동부
사양 협의 후 적용 가능한 구동부
- 타이머 및 캠 구동 장치
- 댐퍼·루버의 저속 회전 구동부
- 밸브 및 기타 반복 회전 모듈
적용 가능 여부는 전압·주파수·속도·토크뿐 아니라 출력축과 장착 구조를 포함한 실제 기구 조건을 기준으로 판단해야 합니다.
사양: SM16 시리즈

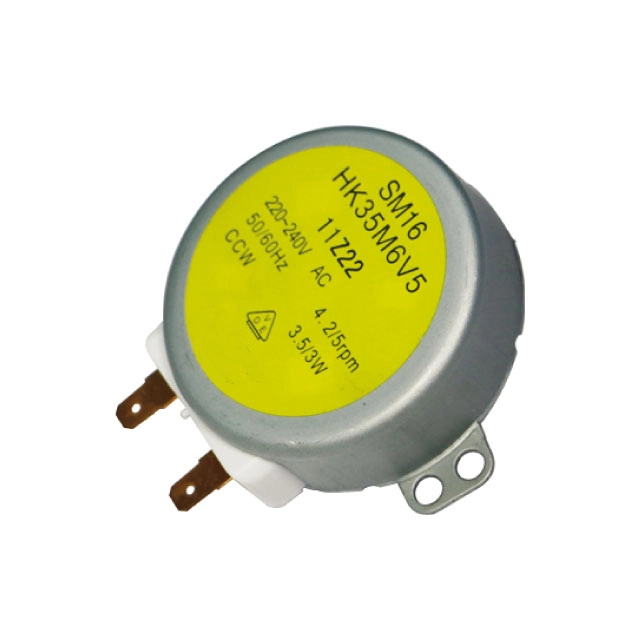

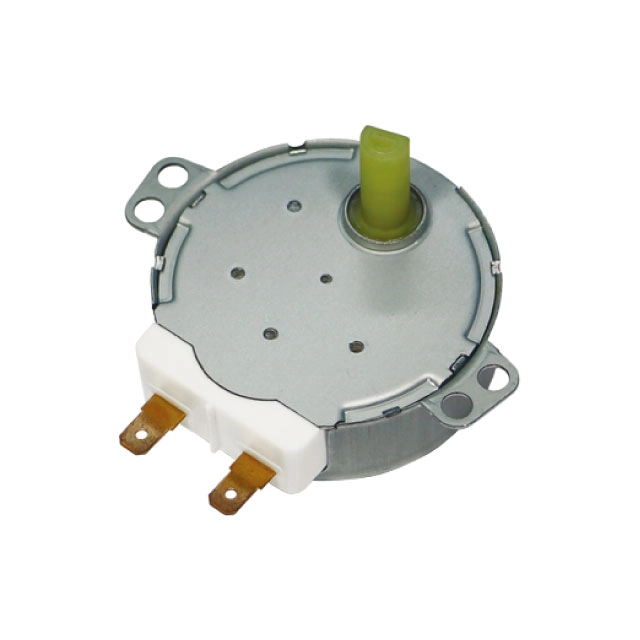

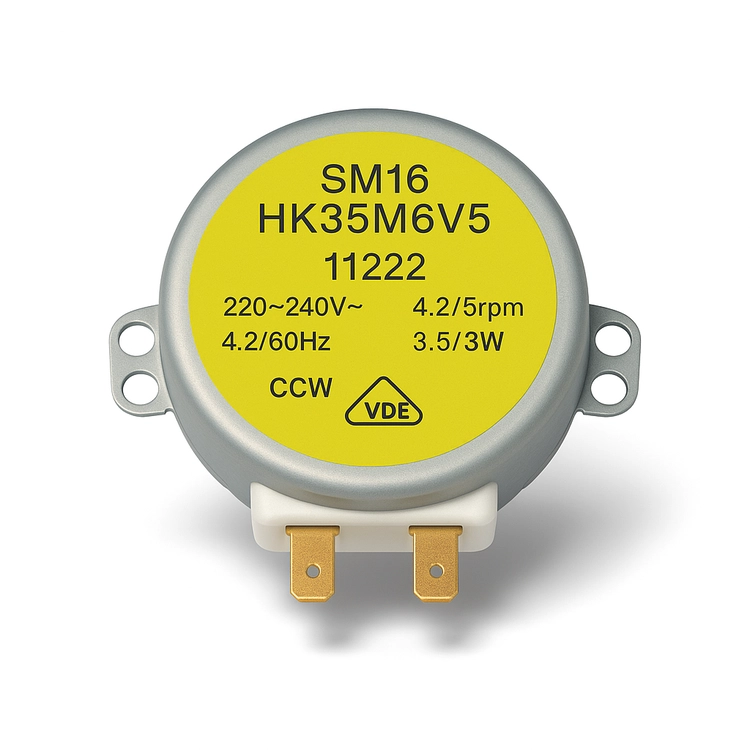

SM16 General Type 제품 및 외형 치수·사양표 — 이랜시스 카탈로그 기준
※ SM16 표의 전압·주파수·속도·토크는 현재 페이지의 이랜시스 카탈로그 정리값을 유지했습니다. 실제 주문 사양은 모델별 도면과 승인사양서를 기준으로 확인해야 하며, 속도 값은 해당 주파수 조건과 함께 해석해야 합니다.
사양: SM20 시리즈

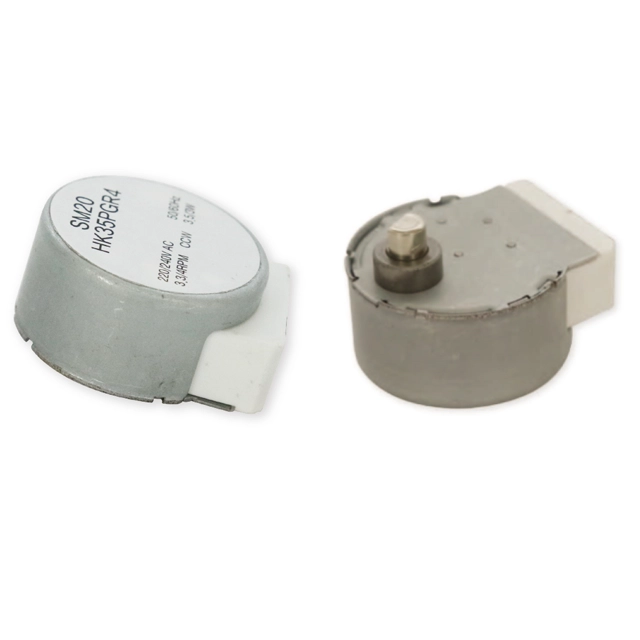

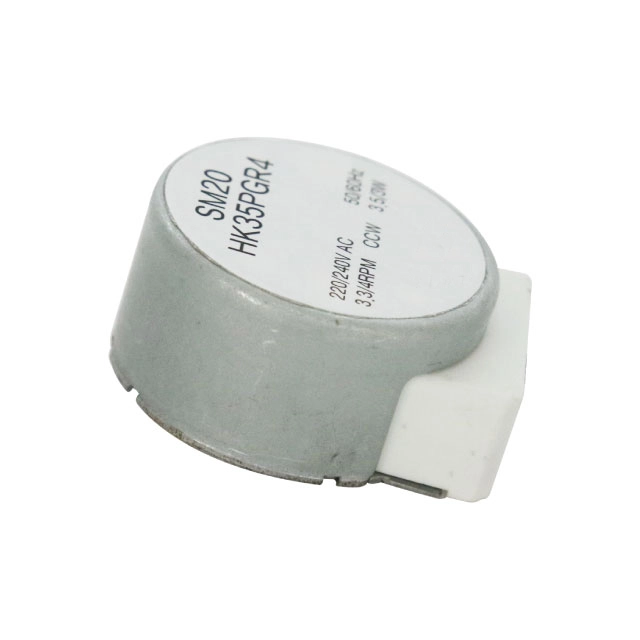

SM20 General Type 제품 및 외형 치수·사양표 — 이랜시스 카탈로그 기준
※ SM20 역시 실제 주문 시 전압·주파수·rpm·토크와 함께 회전방향, 출력축, 장착 치수와 단자 구조를 모델별 승인사양서에서 확인해야 합니다.
📌 함께 보면 이해가 더 쉬운 글
싱크로너스 모터를 정확하게 선정하려면 전원 주파수뿐 아니라 감속비, 출력속도, 토크, 내부 기어 구조와 다른 소형 모터의 제어 방식 차이를 함께 이해해야 합니다. 최신 기술아카이브 목차와 태그 기준으로 직접 관련성이 높은 글을 선별했습니다.
주의사항
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
또한 전압·주파수·속도가 같더라도 출력축, 장착홀, 단자, 회전방향과 실제 부하가 다르면 호환되지 않습니다. 모터 라벨 사진과 적용 제품의 도면·치수·부하 조건을 함께 공유해 주시면 검토가 빠릅니다.
English Summary
The SM16 and SM20 Synchronous Motor series are compact constant-speed AC geared motors whose output speed is determined by supply frequency and internal gear reduction. The series is used in microwave ovens, air cleaners, boilers, timers, dampers, louvers, and other home-appliance drive mechanisms. Selection should consider rated voltage, frequency, speed, torque, rotation direction, output-shaft geometry, mounting dimensions, and terminal configuration. Adequate torque margin is required because excessive load can stop the motor or disrupt synchronous operation.
