비데·생활가전의 밸브/노즐/루버 구동을 정밀하게 제어하는 기어드 스텝핑모터(Stepping Motor)
스텝핑 모터 시리즈 (STP-24 / STP-35)
4상 유니폴라 · DC12V/24V · 기어 감속(1/16~1/85) · 비데/정수기/공조/로봇청소기 등
Summary
STP-24 / STP-35 시리즈는 비데 밸브, 비데 노즐, 정수기, 공조 루버, 공기청정기, 보일러, 로봇청소기 등 생활가전의 구동부에 적용되는 스텝핑모터(Stepping Motor) 제품군입니다. 4상 유니폴라 구조, DC12V/24V 전원, 7.5° 또는 11.25° 스텝 각도, 1/16~1/85 기어 감속비를 기준으로 정밀 위치 제어와 안정적인 토크 특성이 요구되는 OEM/ODM 제품 개발에 적합합니다.
제품 소개 영상
스텝핑모터(Stepping Motor)는 회전축을 일정 각도(스텝) 단위로 구동하여 정밀 위치 제어가 가능한 모터입니다. 비데·보일러·공기청정기·정수기·로봇청소기·공조(루버) 등 생활가전의 밸브/노즐/풍향 제어에 폭넓게 적용됩니다.
본 시리즈는 4상 유니폴라 구성과 DC12V/24V 라인업을 기반으로, 용도에 따라 기어 감속비(1/16~1/85 등)를 선택해 목표 토크·속도(pps) 구간에서 안정적으로 동작하도록 설계되었습니다.
문의 시 아래 4가지만 알려주시면 안내가 빨라집니다
- 적용 제품/기능: 비데 밸브 · 비데 노즐 · 정수기 · 공조 루버 · 보일러 등
- 전원: DC12V 또는 DC24V
- 필요 감속비(또는 목표 토크/속도): 1/16 · 1/48 · 1/64 · 1/85 등
- 구동 조건: 목표 속도(pps) / 구동 패턴(시동·가감속) / 소음·진동 요구
특징
- 구동/전원: 4상 유니폴라(모델별 1-2 / 2-2), DC12V/24V 라인업
- 스텝 각도: 11.25°(STP-24), 7.5°(STP-35)
- 기어 감속비: 1/16 · 1/48 · 1/64 · 1/85 등 용도별 선택
- 토크 안정성: 실제 동작 속도대(pps)에서 안정적 토크 확보(모델별 상이)
- 적용: 비데 밸브/노즐, 정수기, 에어컨 루버, 공기청정기, 보일러, 로봇청소기 등
선정 팁: 스텝 각도(분해능) + 감속비(토크/속도) + 전원(12V/24V) + 구동 속도(pps)를 함께 보면 모델 선택이 빨라집니다.
동일 감속비라도 적용 부하(밸브 마찰/유량, 노즐 이동 하중, 루버 관성)에 따라 요구 토크가 달라질 수 있어, 실제 구동 조건을 기준으로 검토하는 것을 권장합니다.
사양: STP-24 시리즈

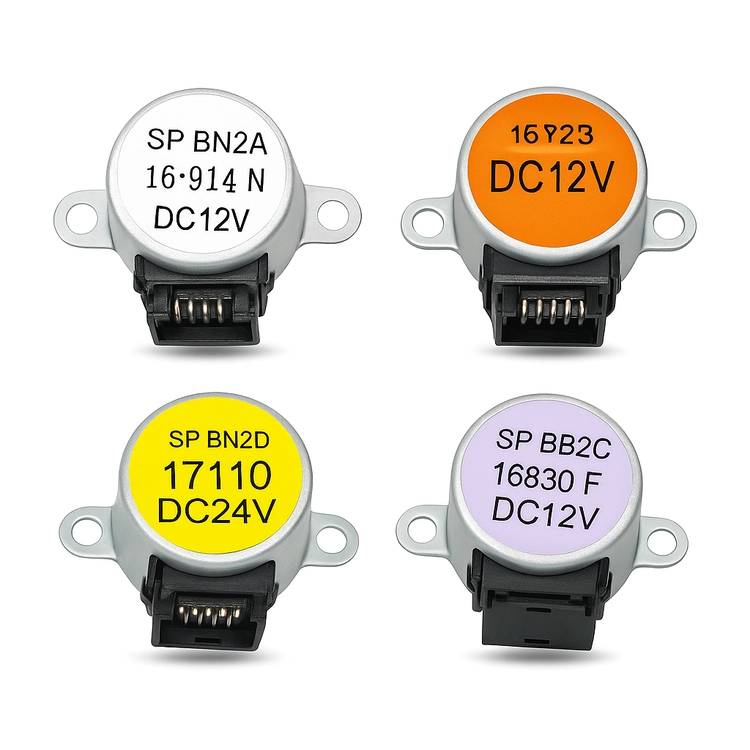

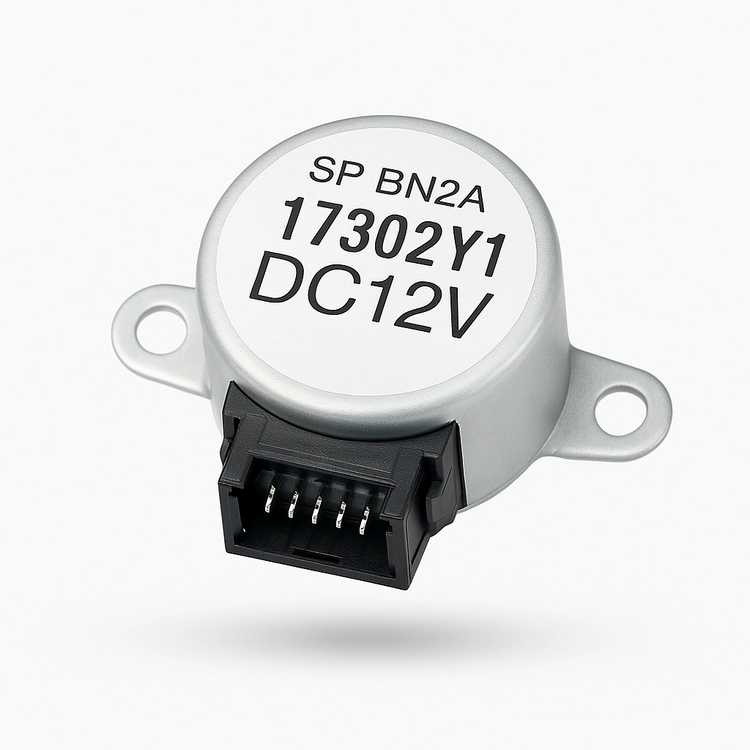

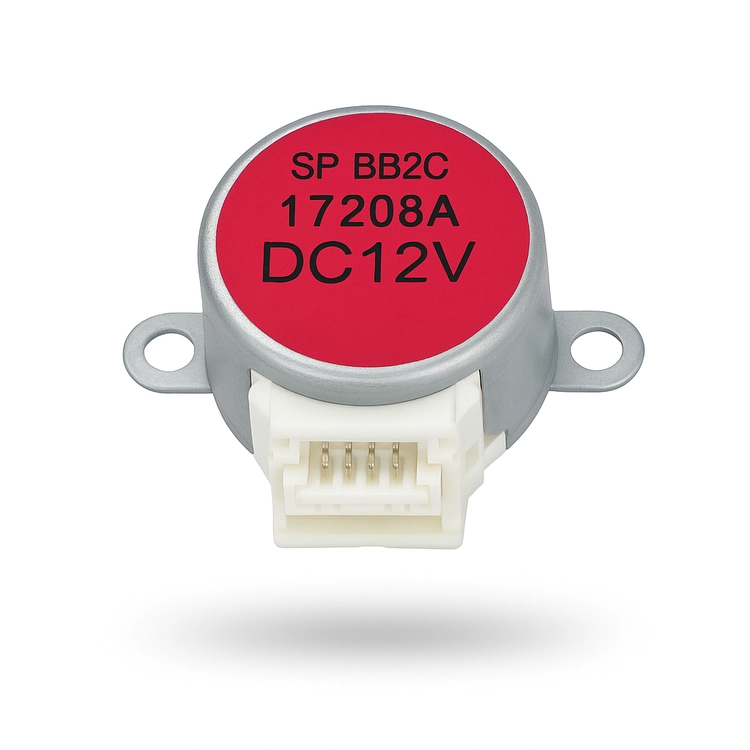

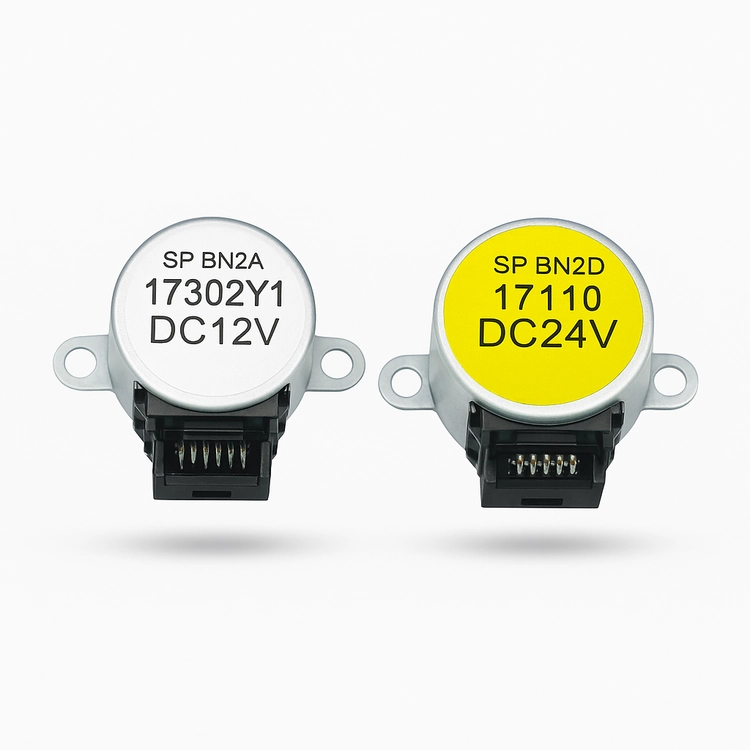

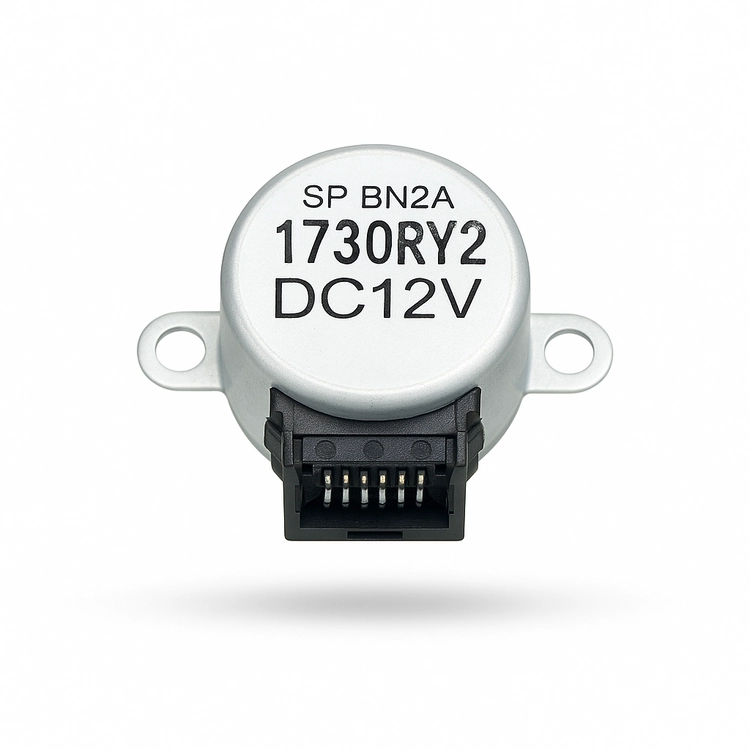

STP-24 시리즈(11.25°) 4상 유니폴라 기어드 스텝핑모터 제품 라인업
| 항목 | SP BB2C | SP BN2A | SP BN2A B1 | SP BN2D |
|---|---|---|---|---|
| 정격 전압 | DC12V | DC12V | DC12V | DC24V |
| 드라이브 모드 | 2-2 Unipolar | 2-2 Unipolar | 2-2 Unipolar | 2-2 Unipolar |
| 스텝 각도 | 11.25° | 11.25° | 11.25° | 11.25° |
| 상(Phase) 수 | 4 | 4 | 4 | 4 |
| 출력 토크 (400pps) | 900 | 1300 | 300 | 1700 (330pps) |
| 최대 시동 주파수 | 400 | 400 | 400 | 400 |
| 출력 축 | Mold | Steel | Steel | Steel |
| 기어 감속비 | 1/64 | 1/64 | 1/16 | 1/48 |
| 기어 재질 | Mold | Mold / Steel | Mold / Steel | Mold / Steel |
| 적용 | Bidet Valve | Bidet Nozzle, Boiler | Bidet Nozzle | Bidet Nozzle, Water Purifier |
※ 표의 토크/주파수 단위 및 기준 조건은 모델 데이터 기준이며, 실제 부하/구동 패턴(가감속, 정지 유지) 조건에 따라 달라질 수 있습니다.
사양: STP-35 시리즈

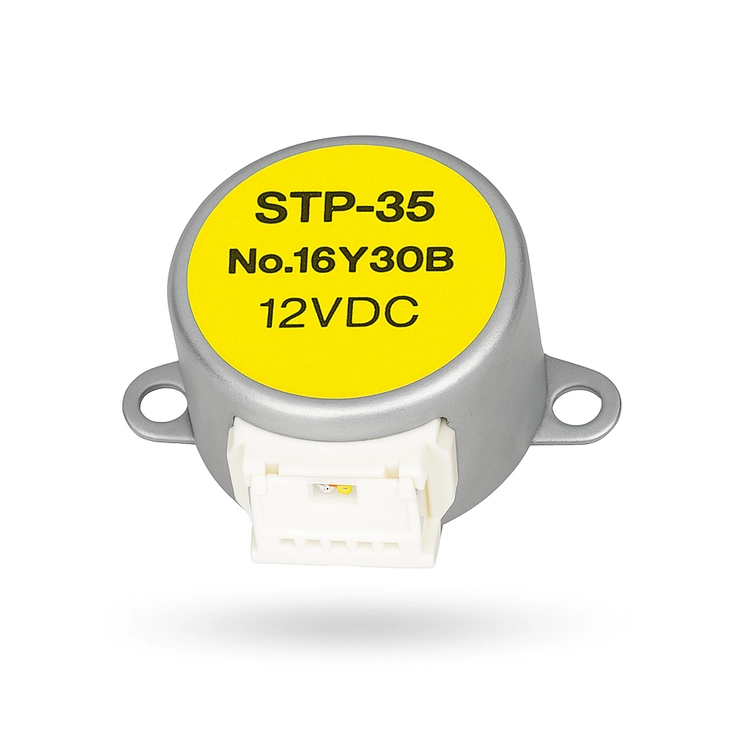

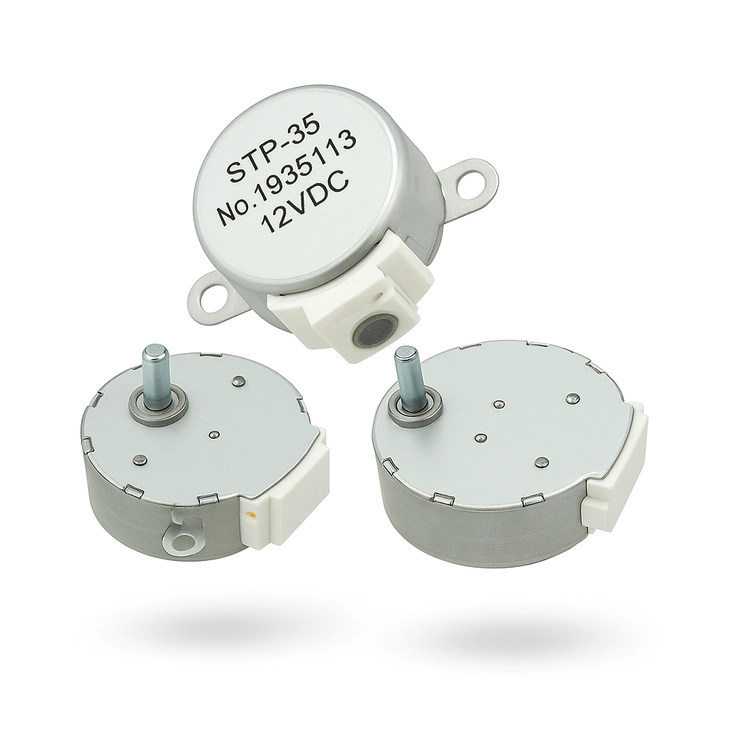

STP-35 시리즈(7.5°) 4상 유니폴라 기어드 스텝핑모터 제품 라인업
| 항목 | STP-35A | STP-35B | STP-35C1 | STP-35E |
|---|---|---|---|---|
| 정격 전압 | DC12V | DC12V | DC12V | DC12V |
| 드라이브 모드 | 1-2 Unipolar | 1-2 Unipolar | 1-2 Unipolar | 1-2 Unipolar |
| 스텝 각도 | 7.5° | 7.5° | 7.5° | 7.5° |
| 상(Phase) 수 | 4 | 4 | 4 | 4 |
| 출력 토크 (400pps) | 1000 gf·cm | 1200 gf·cm | 2700 gf·cm | 3100 gf·cm (250pps) |
| 최대 시동 주파수 | 350 | 350 | 350 | 350 |
| 슬립 토크 | 2.5~5.0 | — | — | — |
| 출력 축 | Steel | Steel | Steel | Steel |
| 기어 감속비 | 1/85 | 1/85 | 1/85 | 1/85 |
| 기어 재질 | Mold / Steel | Mold / Steel | Mold / Steel | Mold / Steel |
| 적용 | Aircon Louver | Air Cleaner | Boiler, Robot Cleaner | Boiler, Robot Cleaner |
주요 거래처
국내: 웅진코웨이, 노비타, 아이젠, IS동서, SK매직, 대림통상, 청호나이스, 우리산업
해외: LIXIL
📌 함께 보면 이해가 더 쉬운 글
스텝핑모터는 일정 각도 단위로 회전하는 정밀 제어 모터입니다. 스텝각, 감속비, 토크, 주파수 특성을 이해하면 비데, 정수기, 공조기, 로봇청소기 등 다양한 생활가전 제품의 구동부를 보다 정확하게 설계할 수 있습니다.
스텝핑모터 기본 이해
관련 제품
주의사항
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
English Summary
The STP-24 and STP-35 series are geared stepping motors designed for precise position control in bidets, water purifiers, air conditioner louvers, air cleaners, boilers, robot cleaners, and other home appliance mechanisms. The lineup supports 4-phase unipolar drive, DC12V/DC24V options, 7.5° or 11.25° step angles, and gear reduction ratios such as 1/16, 1/48, 1/64, and 1/85.
For OEM and ODM projects, model selection should be reviewed together with required torque, operating speed in pps, gear ratio, load condition, noise, vibration, and the actual application environment. JK Corporation supplies small stepping motors and related electrical components for appliance and industrial applications.
