도어락, 스마트락, 캐비닛락, 금고, 스마트가전, 소형 자동화기기에 적용 가능한 DC5V 소형 감속모터 라인업입니다.
DC5V 소형 감속모터 전체 라인업
DC5V Small Geared Motor Line-up / 저소음 · 저전류 · 표준형 · 소형 · 클러치형 · 고토크형 대응
제품 요약
이 페이지는 DC5V 소형 감속모터(Gear Motor) 전체 라인업을 한눈에 비교하기 위한 제품 허브 페이지입니다. 디지털도어락, 스마트락, 캐비닛락, 전자금고, 스마트가전, 소형 자동화기기에서 필요한 출력 속도, 스톨 토크, 디텐트 토크, 클러치 또는 슬립 구조, 샤프트 조건을 함께 검토할 수 있도록 구성했습니다. 실제 적용 시에는 전원 조건, 부하 조건, 소음 기준, 수명 기준, 커넥터와 샤프트 사양을 함께 확인하는 것이 중요합니다.
빠른 자료 다운로드
제품 소개 영상
감속모터(Geared Motor)는 모터의 빠른 회전을 기어로 감속하여 토크(회전력)를 확보하는 소형 구동 부품입니다. 일반 DC모터보다 회전 속도를 낮추고 회전력을 높일 수 있어, 작은 공간에서 일정한 구동력이 필요한 장치에 폭넓게 사용됩니다.
JK Corporation은 DC5V 소형 감속모터 라인업을 기반으로 디지털도어락, 스마트락, 캐비닛락, 사물함락, 전자금고, 스마트가전, 소형 자동화기기 등에 적용 가능한 모델을 공급하고 있습니다. 표준형 DGM Series, 소형 DGM Small, 클러치형 DGM-PM, 소형 기구 적용 모델 DGM(H-06)B, 고토크형 DGM-5K 계열 등 적용 구조에 따라 다양한 모델을 검토할 수 있습니다.
모델별로 출력 속도(rpm), 스톨 토크(kgf·cm), 디텐트 토크, 기어 구조, 샤프트 형상, 클러치 또는 슬립 기능이 다르므로, 실제 적용 시에는 기구 구조, 전원 조건, 작동 횟수, 소음 기준, 수명 기준을 함께 검토해야 합니다. 출력속도와 토크의 관계는 감속비(Gear Ratio), 기어음과 반복 내구는 기어 재질·Backlash·윤활 상태와 함께 확인하면 이해하기 쉽습니다.
주요 적용 분야
도어락 · 스마트락
데드볼트, 래치, 클러치, 푸쉬풀 구동부 등 반복 동작과 안정성이 필요한 잠금장치에 적용할 수 있습니다.
캐비닛락 · 사물함락
스마트 사물함, 무인보관함, 오피스 캐비닛, 택배함 등 소형 잠금장치에 검토할 수 있습니다.
전자금고 · 보관장치
소형 금고, 호텔 금고, 보관함, 잠금 모듈 등 작은 공간에서 안정적인 구동력이 필요한 구조에 적용할 수 있습니다.
스마트가전 · 소형 자동화
소형 커버 개폐, 밸브 구동, 디스펜서, 로봇 내부 구동부, 소형 자동화 장치에 검토할 수 있습니다.
제품군 구성
DGM Series
DC5V 표준형 감속모터입니다. 도어락, 스마트락, 소형 잠금장치 구동부에 기본적으로 검토되는 모델입니다.
→ DGM Series 상세 페이지 보기
DGM Small
공간 제약이 있는 캐비닛락, 보조잠금장치, 소형 기구, 스마트가전 내부 구동부에 적합한 컴팩트 모델입니다.
DGM-PM
클러치 또는 슬립 구조 검토가 가능한 모델로, 과부하 보호와 기구 보호가 필요한 프로젝트에 적합합니다.
DGM(H-06)B
소형 기구 적용에 적합한 DC5V 감속모터로, 제한된 내부 공간에서 안정적인 구동이 필요한 구조에 검토할 수 있습니다.
→ DGM(H-06)B 상세 페이지 보기
DGM-5K
4.5kgf·cm 이상의 고토크가 필요한 잠금장치, 구동 모듈, 고하중 소형 기구에 검토 가능한 모델입니다.
감속모터 선정 및 문의 준비사항 보기
문의 시 알려주시면 안내가 빨라집니다
- 전원 조건: DC5V 기준, 회로 허용 전류, 피크 전류 여유
- 기구 조건: 잠금장치, 커버 개폐, 밸브, 캠, 기어, 클러치 등 실제 구동 구조
- 샤프트 조건: 원형, D컷, 길이, 커플링 또는 기어 체결 방식
- 필요 성능: 목표 rpm, 필요 토크, 작동 횟수, 소음 기준, 수명 기준
- 부가 조건: 클러치, 슬립 기능, 커넥터, 리드선, 포장 사양, MOQ
선정 · 적용 체크리스트
- 부하 조건을 기준으로 실제 구동에 필요한 토크 여유를 확보해야 합니다. 스톨 토크는 출력축이 멈춘 상태의 한계값이므로 정상 운전 토크로 간주하지 않습니다.
- 스톨 전류와 피크 전류를 검토하여 전압 강하나 회로 리셋 문제가 발생하지 않도록 해야 합니다.
- 소음 기준은 적용 제품의 사용 환경에 따라 중요도가 달라집니다. 주거용 잠금장치나 실내기기는 야간 작동 소음까지 고려해야 합니다.
- 클러치 또는 슬립 구조는 외부 충격, 과부하, 수동 조작 가능성 등을 기준으로 판단해야 합니다.
- 샤프트, 커넥터, 케이블, 고정 방식은 실제 기구 설계와 반드시 함께 확인해야 합니다.
검증 가능한 구동 조건과 내구 기준
DC5V 감속모터는 모델별로 저전류 구동, 저소음 구동, 고토크 구동, 클러치 또는 슬립 구조 적용이 가능합니다. 잠금장치, 스마트가전, 소형 자동화기기처럼 반복 동작과 안정성이 중요한 프로젝트에서는 단순한 전압과 토크만이 아니라 실제 장착 조건과 수명 조건을 함께 검토해야 합니다.
도어락용 소형 감속모터에서는 브러시 DC 모터가 많이 사용되지만, 모터 방식 자체가 제품의 우열을 결정하는 것은 아닙니다. DC 모터와 BLDC 모터의 구조·제어·수명 차이를 참고하여 운전시간과 제어조건에 맞게 검토해야 합니다. 또한 기존 도어락 수리용 대체품을 찾는 경우에는 외형과 전압만으로 호환 여부를 판단하지 말고 모티스 교체와 감속모터 호환 조건을 먼저 확인해야 합니다.
표준형 기준
DGM Series는 DC5V, 무부하 전류 70mA 이하, 83rpm ±12%, 1.0kgf·cm 이상의 스톨 토크 기준으로 검토할 수 있습니다.
사용 환경
대표 모델은 -10℃~50℃, 20~90%RH 조건을 기준으로 검토할 수 있습니다. 실제 적용 조건에 따라 사양 확인이 필요합니다.
수명 시험
대표 DGM Series는 설정된 장착 조건에서 반복 구동 기준 100,000회 이상의 수명시험 조건을 적용할 수 있습니다.
모델 적용 포인트
- DGM Series: DC5V 기반의 표준형 감속모터로, 1.0kgf·cm 이상의 토크와 저전류 구동이 필요한 일반 잠금장치 및 소형 구동부에 적합합니다.
- DGM Small: 소형 구조에 적용하기 쉬운 컴팩트 감속모터입니다. 내부 공간이 제한된 캐비닛락, 보조잠금장치, 소형 기구에 검토할 수 있습니다.
- DGM Small-1.2: DGM Small보다 높은 토크가 필요한 소형 구동 구조에 검토할 수 있습니다.
- DGM-PM 계열: 클러치 또는 슬립 구조가 필요한 구동부에 적용할 수 있으며, 외부 충격이나 과부하 상황에서 기구 보호가 필요한 프로젝트에 적합합니다.
- DGM-PM 2.0SD: 1.5kgf·cm 이상의 스톨 토크와 65.9rpm ±12%의 출력 속도를 기준으로 설계된 고토크 클러치형 모델입니다.
- DGM(H-06)B: 소형 기구 적용에 적합한 모델로, 제한된 공간에서 1.0kgf·cm 이상의 토크가 필요한 구조에 검토할 수 있습니다.
- DGM-5K 계열: 4.5kgf·cm 이상의 고토크가 필요한 구동 구조에 적합하며, 클러치 기능 적용이 필요한 경우 사전 협의를 통해 프로젝트별 검토가 가능합니다.

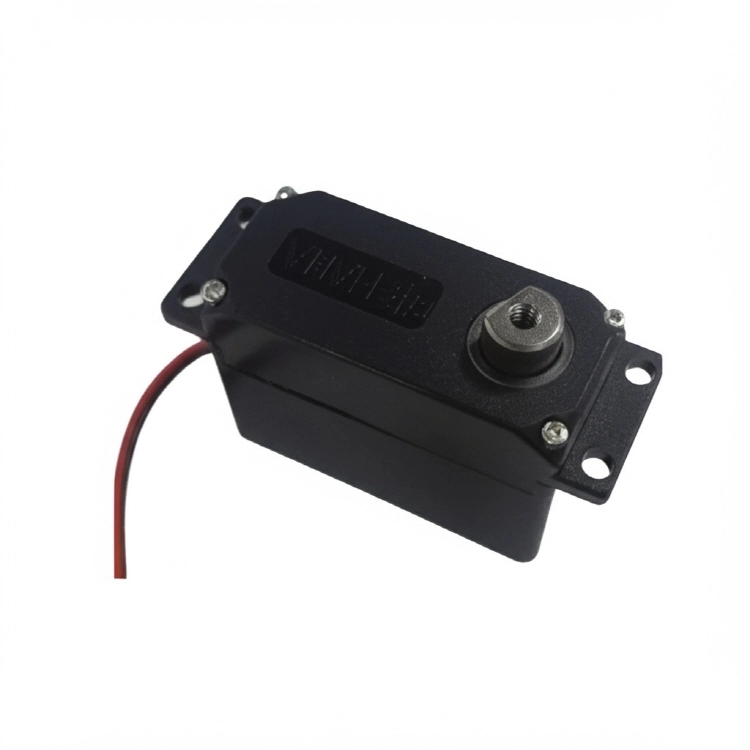

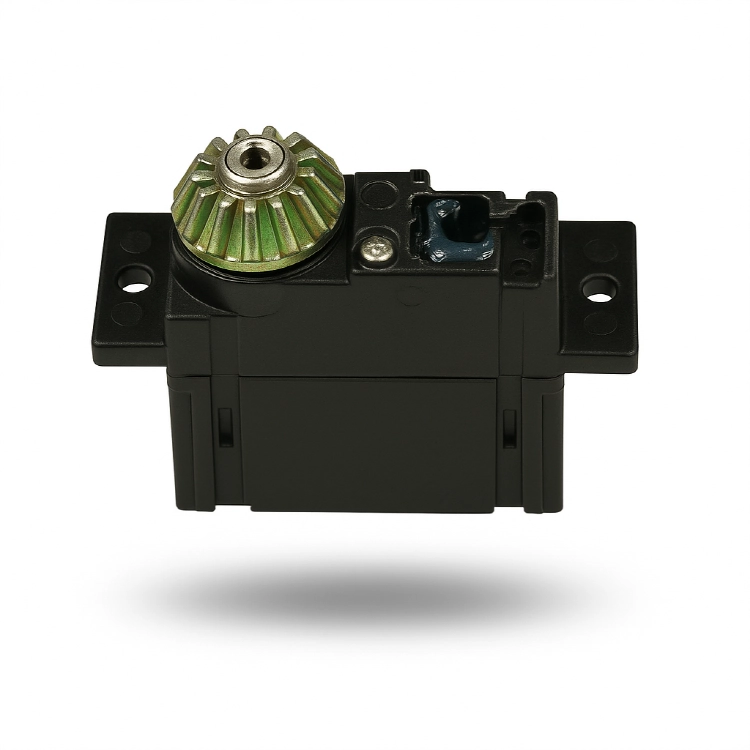

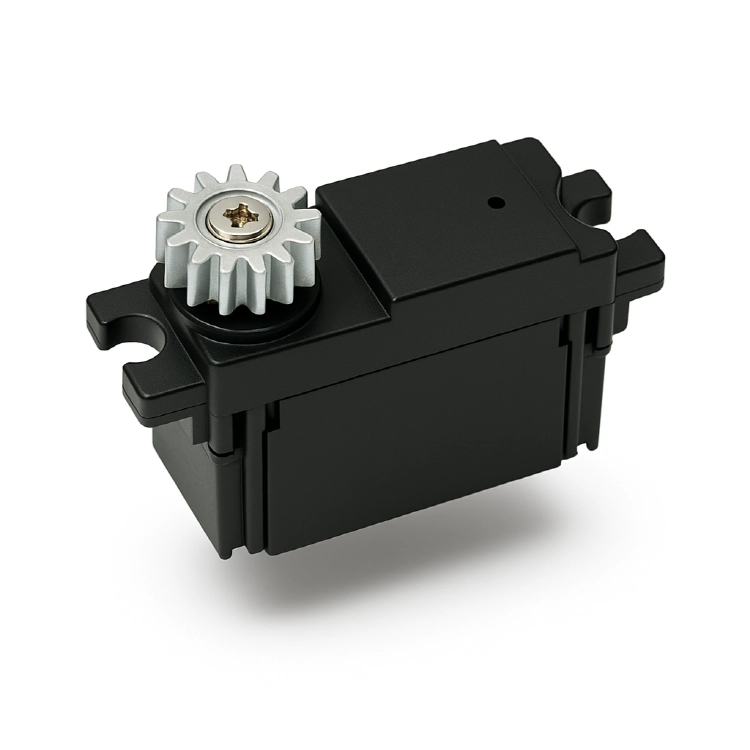

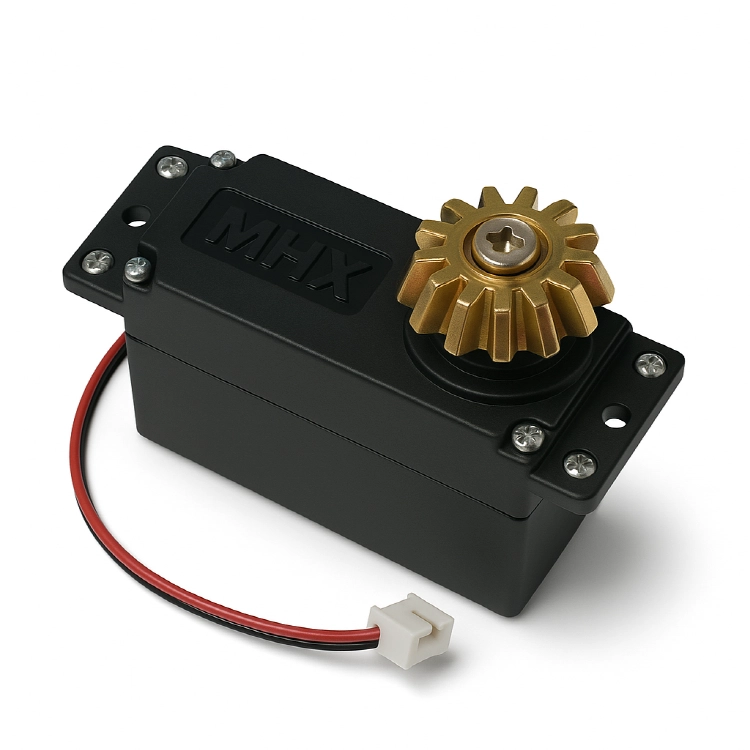

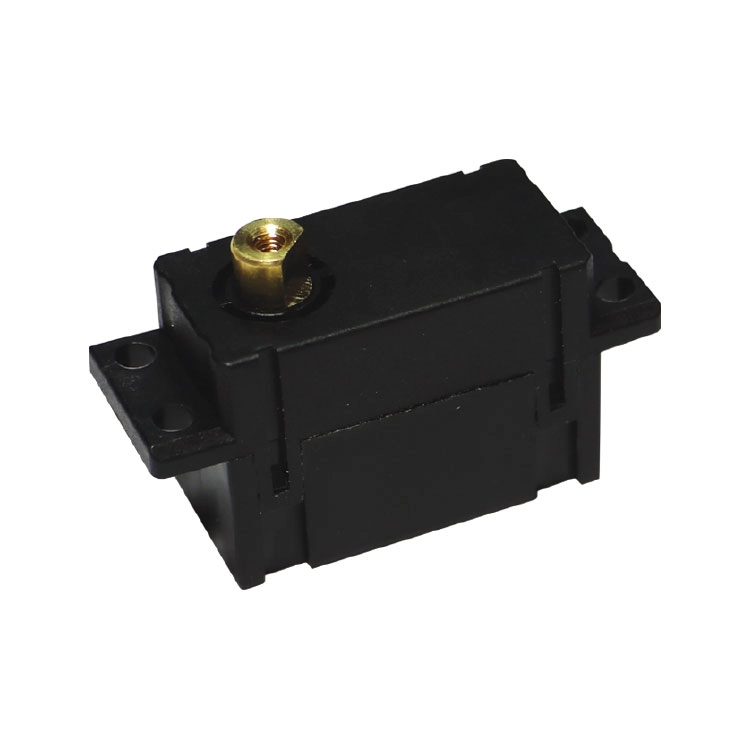

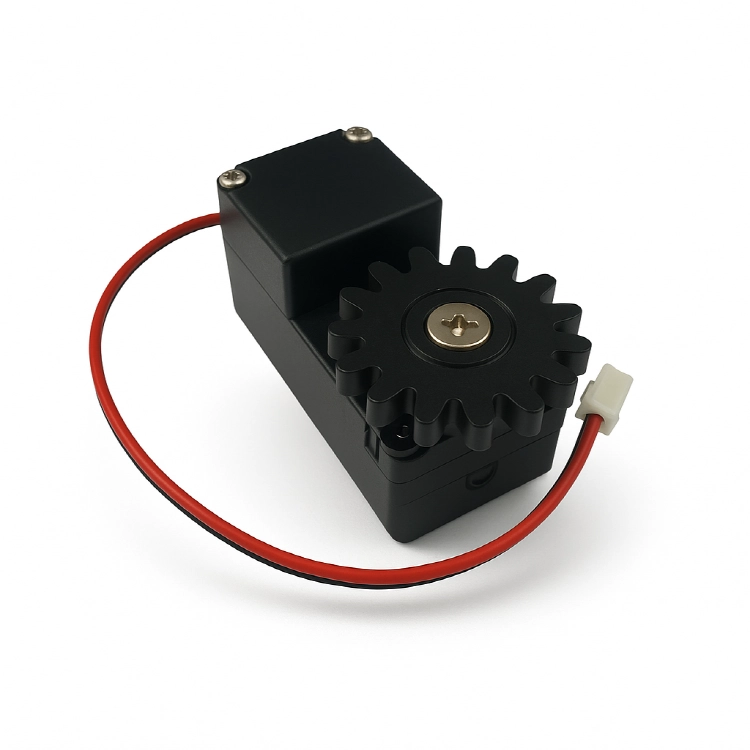

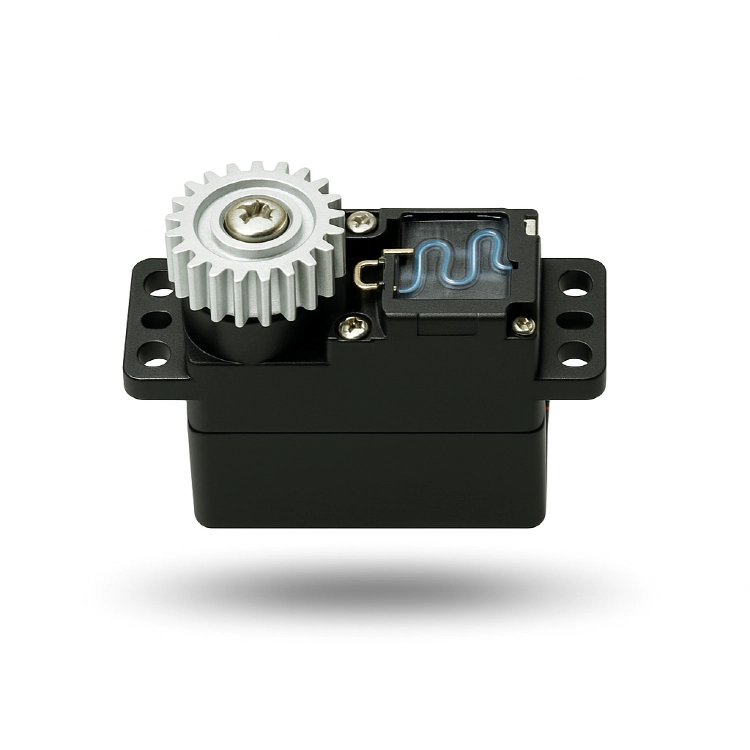

제품 이미지

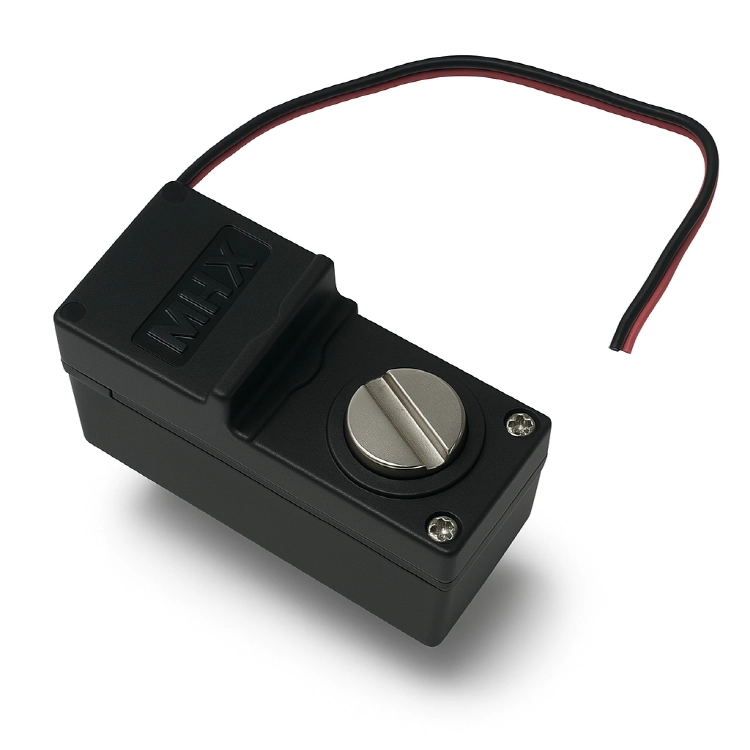

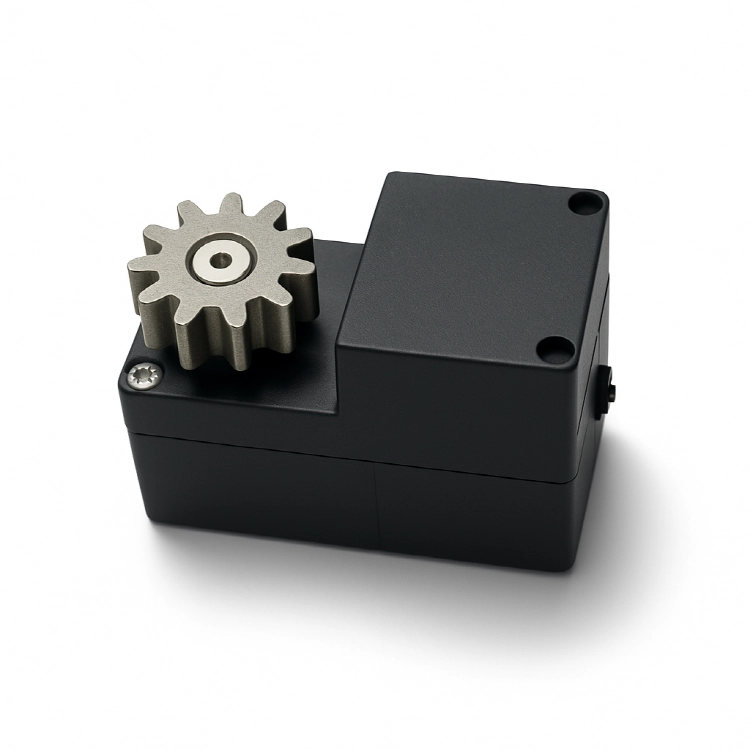

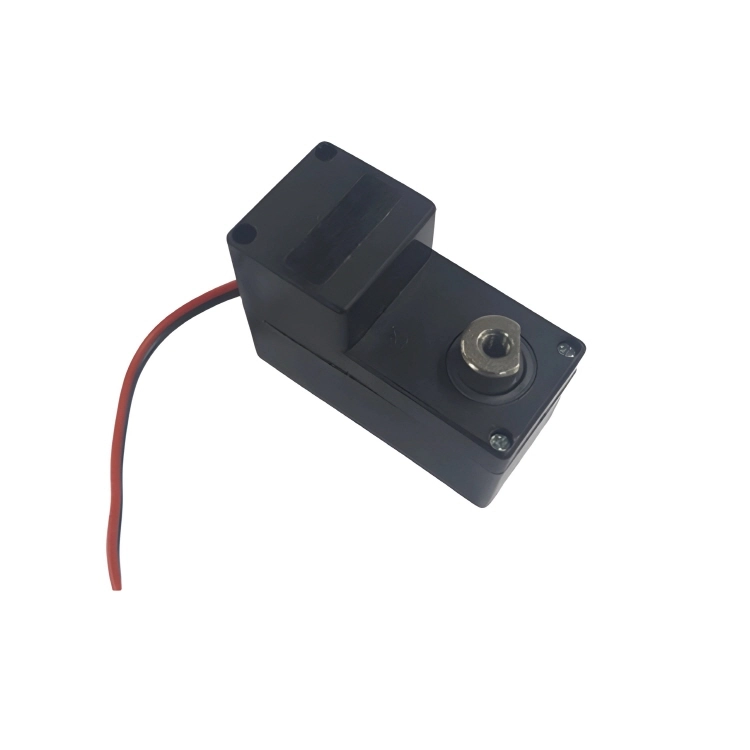

DGM Series
DGM Small
DGM Small-1.2
DGM-PM
DGM-PM [2.0SD]
DGM(S)-A
DGM(H-10)1A
DGM(H-06)B
DGM-5K(B)-A
DGM-5K(CL-A)
모델별 사양 비교표
※ 사양은 모델, 버전, 샤프트, 케이블, 커넥터, 기어 구성, 클러치 적용 여부에 따라 달라질 수 있습니다. 정확한 적용을 위해 문의 시 목표 속도, 필요 토크, 전원 조건, 수명 조건을 함께 알려주세요. 상세 도면, 수명시험 조건, 커넥터 사양, 클러치 적용 구조, 맞춤형 샤프트 사양은 프로젝트 검토 후 별도 제공 가능합니다.
사양서 · 포장 사양 · 프로젝트 자료
모델별 상세 사양서, 외형 치수도, 샤프트 도면, 커넥터 사양, 포장 수량, 박스 사이즈, 검사 기준은 프로젝트 검토 또는 거래 상담 후 필요한 범위에서 별도 제공 가능합니다.
- 제공 가능 자료: 모델별 사양서, 외형 도면, 샤프트 사양, 커넥터/리드선 사양
- 검토 가능 항목: 포장 수량, 박스 사양, MOQ, 납기, 커스터마이징 범위
- OEM/ODM 대응: 적용 제품 구조와 프로젝트 조건에 따른 모델 선정 및 사양 협의
주의사항
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
📌 관련 제품 상세 페이지
DC5V 소형 감속모터 라인업 중 가장 많이 적용되는 표준형 모델은 DGM Series 상세 페이지 와 DGM(H-06)B 상세 페이지 에서 확인할 수 있습니다.
📌 함께 보면 이해가 더 쉬운 글 (기술 아카이브)
감속모터는 디지털도어락, 스마트락, 캐비닛락, 전자금고 등의 구동부에서 토크를 만들어내는 핵심 부품입니다. 모터의 토크, 기어비, 모티스 구조, 자동잠금 방식까지 함께 이해하면 제품 선정과 설계 검토가 훨씬 쉬워집니다.
추가 기술 아카이브 글 5개 보기
English Summary
This page introduces JK Corporation’s DC5V small gear motor line-up for digital door locks, smart locks, cabinet locks, electronic safes, smart appliances, and compact automation devices. The line-up includes standard gear motors, compact gear motors, clutch or slip-function models, and high-torque models. When selecting a motor, the application should be reviewed together with output speed, stall torque, detent torque, current consumption, shaft type, connector specification, noise level, duty cycle, and endurance requirements.
자료 다운로드
모델별 상세 사양서, 승인원, 검사 기준, 내부 구조 도면, 포장 사양은 공개용 다운로드 자료가 아니며, 프로젝트 검토 또는 거래 상담 후 필요한 범위에서 별도 제공 가능합니다.
