비데·생활가전의 밸브/노즐/루버 구동을 정밀하게 제어하는 기어드 스텝핑 모터(스테퍼 모터)
스텝핑 모터 시리즈 (STP-24 / STP-35)
4상 유니폴라 · DC12V/24V · 기어 감속(1/16~1/85) · 비데/정수기/공조/로봇청소기 등
제품 소개 영상
스텝핑(스테퍼) 모터는 회전축을 일정 각도(스텝) 단위로 구동하여 정밀 위치 제어가 가능한 모터입니다. 비데·보일러·공기청정기·정수기·로봇청소기·공조(루버) 등 생활가전의 밸브/노즐/풍향 제어에 폭넓게 적용됩니다.
본 시리즈는 4상 유니폴라 구성과 DC12V/24V 라인업을 기반으로, 용도에 따라 기어 감속비(1/16~1/85 등)를 선택해 목표 토크·속도(pps) 구간에서 안정적으로 동작하도록 설계되었습니다.
문의 시 아래 4가지만 알려주시면 안내가 빨라집니다
- 적용 제품/기능: 비데 밸브 · 비데 노즐 · 정수기 · 공조 루버 · 보일러 등
- 전원: DC12V 또는 DC24V
- 필요 감속비(또는 목표 토크/속도): 1/16 · 1/48 · 1/64 · 1/85 등
- 구동 조건: 목표 속도(pps) / 구동 패턴(시동·가감속) / 소음·진동 요구
특징
- 구동/전원: 4상 유니폴라(모델별 1-2 / 2-2), DC12V/24V 라인업
- 스텝 각도: 11.25°(STP-24), 7.5°(STP-35)
- 기어 감속비: 1/16 · 1/48 · 1/64 · 1/85 등 용도별 선택
- 토크 안정성: 실제 동작 속도대(pps)에서 안정적 토크 확보(모델별 상이)
- 적용: 비데 밸브/노즐, 정수기, 에어컨 루버, 공기청정기, 보일러, 로봇청소기 등
선정 팁: 스텝 각도(분해능) + 감속비(토크/속도) + 전원(12V/24V) + 구동 속도(pps)를 함께 보면 모델 선택이 빨라집니다.
동일 감속비라도 적용 부하(밸브 마찰/유량, 노즐 이동 하중, 루버 관성)에 따라 요구 토크가 달라질 수 있어, 실제 구동 조건을 기준으로 검토하는 것을 권장합니다.

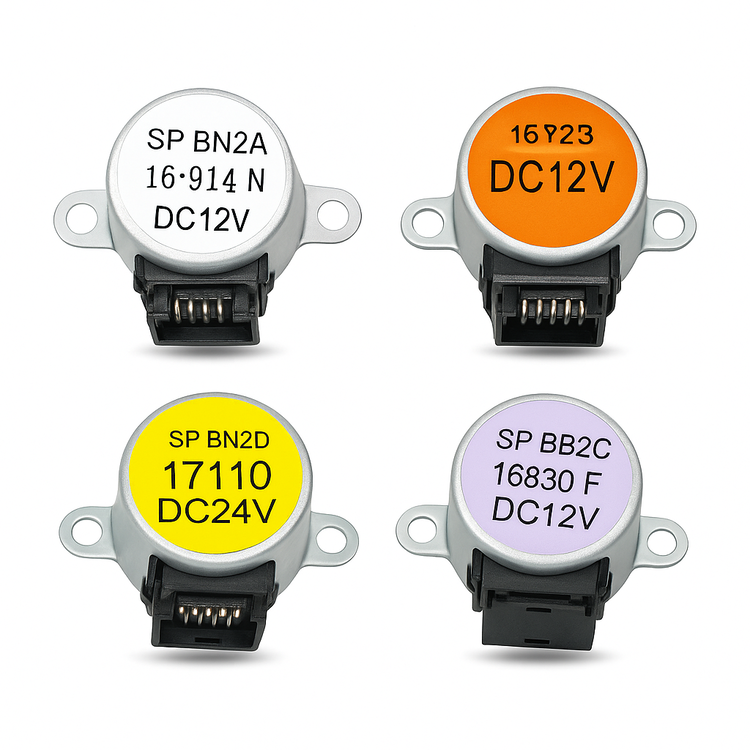

사양: STP-24 시리즈

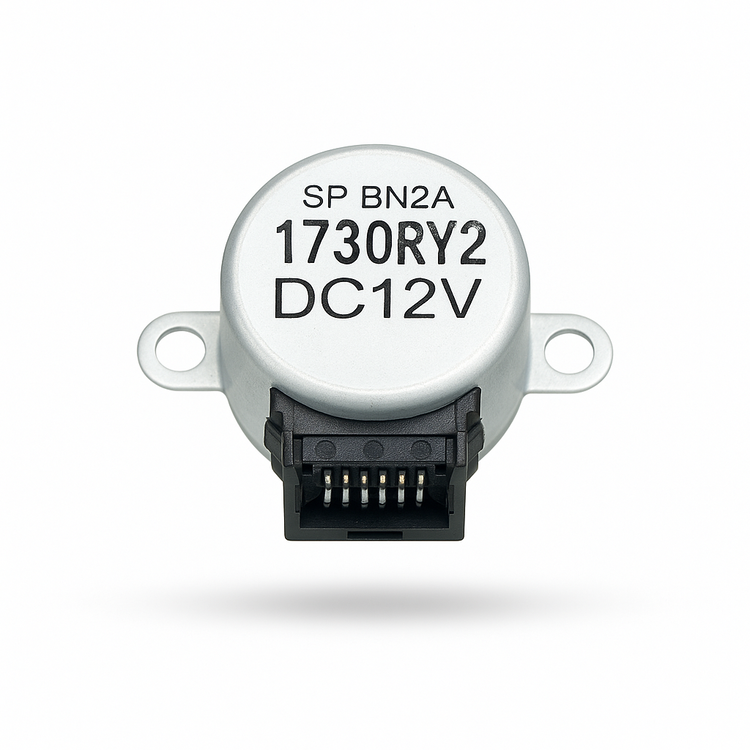

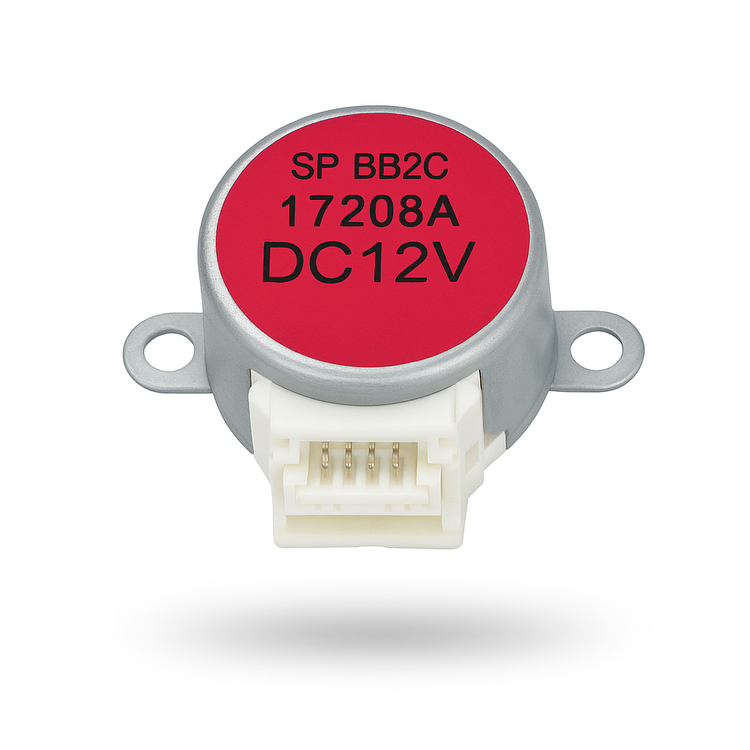

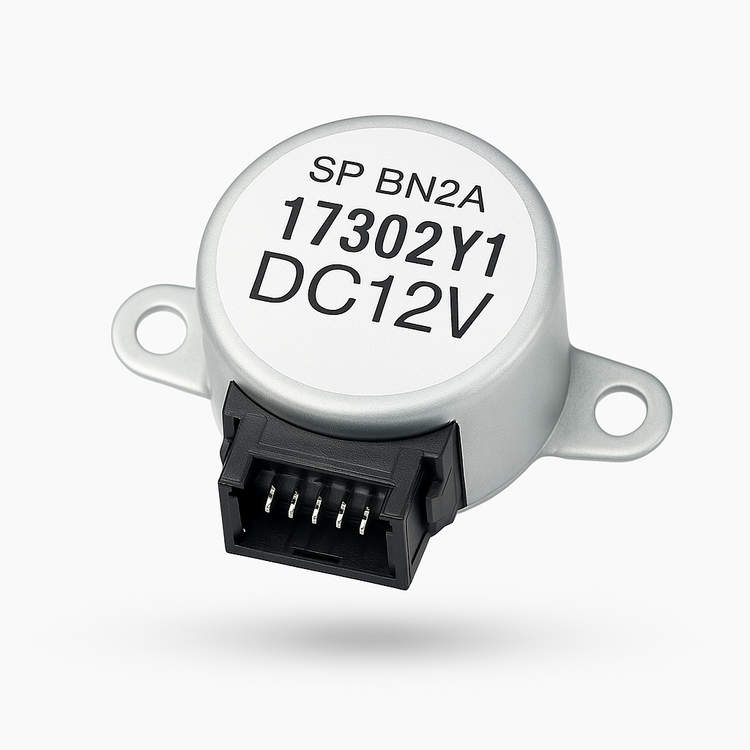

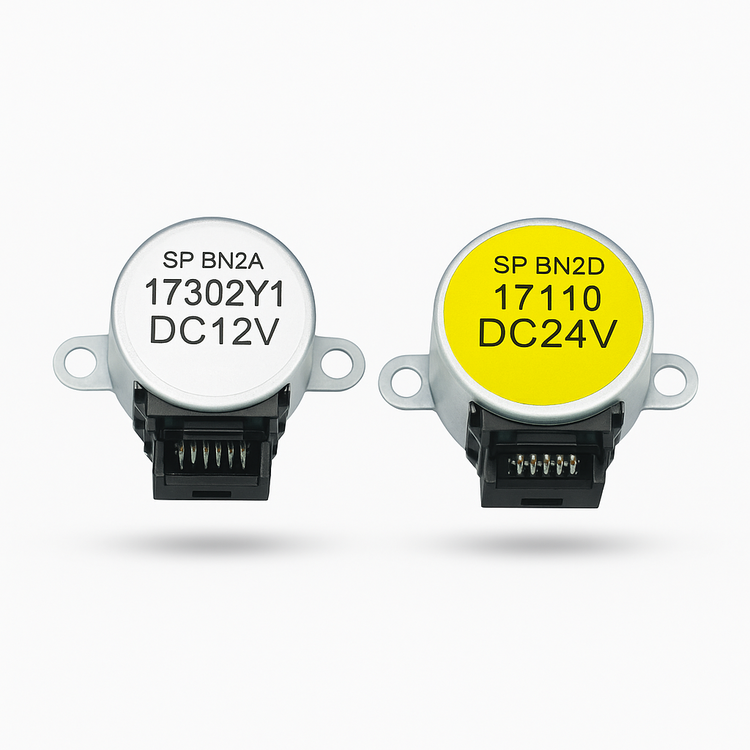

| 항목 | SP BB2C | SP BN2A | SP BN2A B1 | SP BN2D |
|---|---|---|---|---|
| 정격 전압 | DC12V | DC12V | DC12V | DC24V |
| 드라이브 모드 | 2-2 Unipolar | 2-2 Unipolar | 2-2 Unipolar | 2-2 Unipolar |
| 스텝 각도 | 11.25° | 11.25° | 11.25° | 11.25° |
| 상(Phase) 수 | 4 | 4 | 4 | 4 |
| 출력 토크 (400pps) | 900 | 1300 | 300 | 1700 (330pps) |
| 최대 시동 주파수 | 400 | 400 | 400 | 400 |
| 출력 축 | Mold | Steel | Steel | Steel |
| 기어 감속비 | 1/64 | 1/64 | 1/16 | 1/48 |
| 기어 재질 | Mold | Mold / Steel | Mold / Steel | Mold / Steel |
| 적용 | Bidet Valve | Bidet Nozzle, Boiler | Bidet Nozzle | Bidet Nozzle, Water Purifier |
※ 표의 토크/주파수 단위 및 기준 조건은 모델 데이터 기준이며, 실제 부하/구동 패턴(가감속, 정지 유지) 조건에 따라 달라질 수 있습니다.

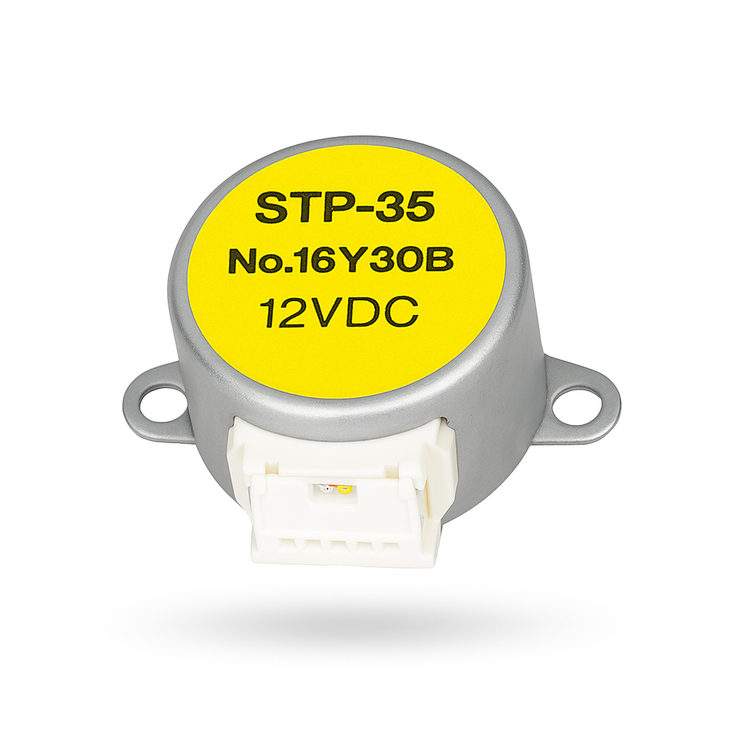

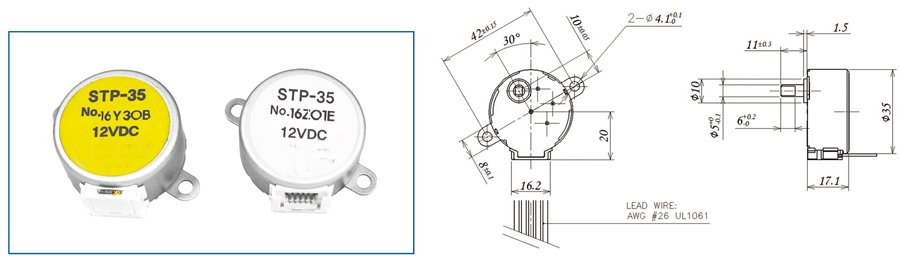

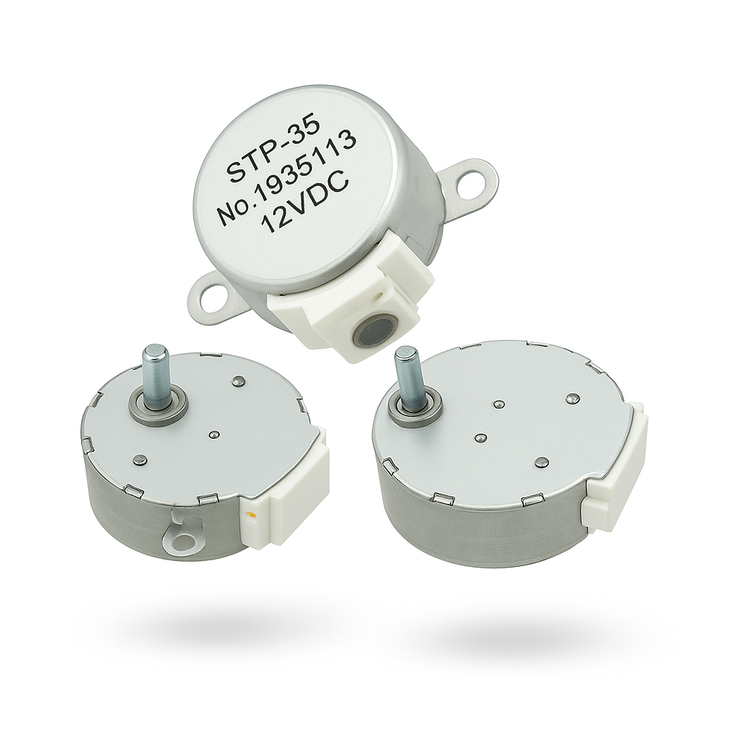

사양: STP-35 시리즈
| 항목 | STP-35A | STP-35B | STP-35C1 | STP-35E |
|---|---|---|---|---|
| 정격 전압 | DC12V | DC12V | DC12V | DC12V |
| 드라이브 모드 | 1-2 Unipolar | 1-2 Unipolar | 1-2 Unipolar | 1-2 Unipolar |
| 스텝 각도 | 7.5° | 7.5° | 7.5° | 7.5° |
| 상(Phase) 수 | 4 | 4 | 4 | 4 |
| 출력 토크 (400pps) | 1000 gf·cm | 1200 gf·cm | 2700 gf·cm | 3100 gf·cm (250pps) |
| 최대 시동 주파수 | 350 | 350 | 350 | 350 |
| 슬립 토크 | 2.5~5.0 | — | — | — |
| 출력 축 | Steel | Steel | Steel | Steel |
| 기어 감속비 | 1/85 | 1/85 | 1/85 | 1/85 |
| 기어 재질 | Mold / Steel | Mold / Steel | Mold / Steel | Mold / Steel |
| 적용 | Aircon Louver | Air Cleaner | Boiler, Robot Cleaner | Boiler, Robot Cleaner |
주요 거래처
국내: 웅진코웨이, 노비타, 아이젠, IS동서, SK매직, 대림통상, 청호나이스, 우리산업
해외: LIXIL
📌 함께 보면 이해가 더 쉬운 글 (기술 아카이브)
스텝핑 모터는 생활가전에서 주로 쓰이지만, 구동부(모터)·기어 감속·토크/속도라는 관점은 도어락/출입통제 부품 선정에도 그대로 연결됩니다. 아래 글을 함께 보면 “구동 방식이 다른 부품을 현장에서 어떻게 구분할지”가 정리됩니다.
구동/부품 이해
주의사항
수리가 필요하신 경우, 해당 제품의 제조사 A/S 센터로 문의해 주세요.
