미와락 키가 돌아가지 않거나 문이 잠기지 않을 때 – 실린더·락케이스·스트라이크 고장 구분

미와락 키가 돌아가지 않거나 문이 잠기지 않을 때
– 실린더·락케이스(모티스)·스트라이크 고장 구분

키가 돌아가지 않는다고 해서 항상 실린더 고장은 아니다. 반대로 문이 잠기지 않는다고 해서 락케이스(모티스)를 바로 교체해야 하는 것도 아니다. 미와락(MIWA LOCK) 기계식 도어락은 키를 인식하고 회전시키는 실린더, 그 회전을 받아 데드볼트와 래치볼트를 움직이는 락케이스(모티스), 볼트를 받아 문을 고정하는 문틀 측 스트라이크가 함께 작동한다.

따라서 증상이 발생한 조건을 나누어 보면 어느 부분을 먼저 점검해야 하는지 상당히 좁힐 수 있다. 아래 내용은 LA·MA·DA 등 일반적인 미와락 기계식 도어락의 1차 점검 기준이다. 전기정, 자동잠금 제품, 호텔락, 출입통제 시스템은 전원·배선·제어기까지 확인해야 하므로 별도 진단이 필요하다.

1. 세 부품의 역할부터 구분한다

여기서 데드볼트는 키 또는 썸턴으로 움직이는 주 잠금 볼트이고, 래치볼트는 레버핸들로 움직이며 문을 닫힌 상태로 유지하는 임시 잠금 볼트이다. 따라서 “문이 잠기지 않는다”는 증상이 데드볼트 문제인지 래치볼트 문제인지 먼저 구분해야 한다.

실내측 썸턴(Thumbturn)은 키 없이 손으로 잠금부를 조작하는 부품이고, 레버핸들은 주로 래치볼트를 움직여 문을 여닫는 조작부다. 이 두 부품의 반응을 키 조작과 비교하면 실린더 문제와 락케이스 문제를 구분하는 데 도움이 된다.

2. 가장 먼저 ‘문을 연 상태’에서 시험한다

문을 열어 둔 상태에서 데드볼트가 문틀과 닿지 않게 한 뒤 다음 순서로 확인한다. 이 비교만으로도 락 부품 자체의 문제와 문·문틀의 맞물림 문제를 상당 부분 나눌 수 있다.

1. 실내측 썸턴으로 데드볼트를 넣고 빼 본다.
2. 현재 사용하는 키로 실외측 실린더를 조작한다.
3. 가능하면 마모가 적은 다른 정상 키 또는 예비키로 한 번 더 확인한다.
4. 레버핸들을 내려 래치볼트가 완전히 들어갔다가 즉시 복귀하는지 본다.
5. 문을 닫은 뒤 같은 동작을 반복하고, 문을 밀거나 당기거나 살짝 들어 올렸을 때 차이가 있는지 확인한다.

3. 실린더 문제 가능성이 높은 경우

• 한 개의 키만 잘 돌아가지 않고 다른 정상 키는 문제없이 작동한다.
• 여러 정상 키가 모두 들어가기 어렵거나 빠지지 않고, 회전 초기에 걸린다.
• 문을 연 상태에서 실내측 썸턴은 부드럽게 작동하지만 실외측 키 조작만 어렵다.
• 키가 휘었거나 마모되었고, 홈이나 딤플 부분에 오염이 보인다.
• 실린더 전면이 흔들리거나 정상 위치에서 돌아가 있어 키 삽입 방향이 일정하지 않다.

한 개의 키만 문제라면 실린더보다 키의 마모·변형·오염을 먼저 의심해야 한다. 반대로 여러 개의 정상 키에서 같은 현상이 나타나고 썸턴은 정상이라면 실린더 내부의 오염·마모 또는 손상 가능성이 높다.

4. 락케이스(모티스) 문제 가능성이 높은 경우

• 문을 연 상태에서도 키와 썸턴이 모두 무겁거나 같은 위치에서 걸린다.
• 키와 썸턴은 회전하지만 데드볼트가 나오지 않거나 중간까지만 움직인다.
• 데드볼트가 나오고 들어갈 때 긁히는 소리, 금속성 소리 또는 불규칙한 저항이 느껴진다.
• 레버핸들을 놓아도 원위치로 돌아오지 않거나 래치볼트가 완전히 복귀하지 않는다.
• 키가 헛도는 느낌이 나거나 정해진 회전 범위를 벗어나는 것처럼 느껴진다.

이 경우에는 락케이스(모티스) 내부 기구, 실린더와 락케이스(모티스) 사이의 전달부, 레버 축 또는 고정부를 함께 확인해야 한다. 특히 키와 썸턴이 모두 같은 증상을 보인다면 실린더만 교체해도 문제가 해결되지 않을 수 있다. 다만 실린더의 캠·테일피스와 락케이스(모티스)의 결합 문제도 유사한 증상을 만들 수 있으므로, 분해 확인 전에는 락케이스(모티스) 고장으로 단정하지 않는다.

5. 스트라이크·문 정렬 문제 가능성이 높은 경우

• 문을 열어 놓으면 키·썸턴·데드볼트가 정상인데 문을 닫으면 잠기지 않는다.
• 문을 세게 밀거나 당겨야 키가 돌아간다.
• 문을 손으로 조금 들어 올리면 잠기거나, 계절·온도·습도에 따라 증상이 달라진다.
• 데드볼트 또는 래치볼트와 스트라이크 가장자리에 선명한 마찰 자국이 있다.
• 문이 닫힐 때 래치볼트가 스트라이크에 부딪히거나, 문이 완전히 닫히지 않고 튕긴다.

이 증상은 스트라이크 자체의 파손일 수도 있지만, 실제로는 경첩 이완, 문 처짐, 문틀 변형, 도어클로저 압력, 패킹 간섭 또는 스트라이크 위치 불일치가 원인인 경우도 많다. 문을 밀거나 들어 올릴 때만 정상 작동한다면 실린더 교체보다 문과 문틀의 정렬을 먼저 점검해야 한다.

6. 증상별로 먼저 의심할 부분

※ 위 표는 점검 순서를 정하기 위한 기준이다. 마모가 여러 부품에서 동시에 발생했거나 실린더와 락케이스(모티스)의 연결부가 손상된 경우에는 증상만으로 부품을 확정할 수 없다.

7. 윤활제를 사용할 때 가장 주의할 점

키 삽입과 회전이 뻑뻑하다고 일반 윤활유를 뿌리면 일시적으로 부드러워 보여도 먼지가 붙어 오히려 상태가 나빠질 수 있다. 먼저 키홀의 먼지와 이물질을 제거하고, 필요한 경우 키홀용으로 지정된 윤활제만 적정량 사용해야 한다.

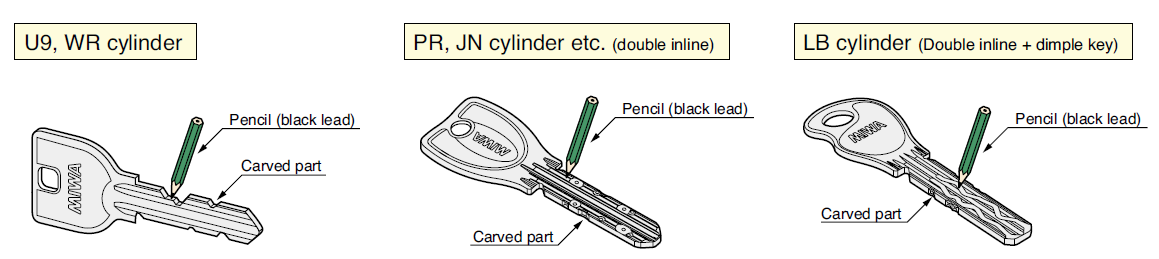

키의 삽입과 분리가 부드럽지 않을 때 제조사 안내에 따라 키의 지정 위치에 검은 연필심을 가볍게 묻힌 뒤 키홀에 몇 차례 넣고 빼는 방법을 참고할 수 있다. 아래 안내는 U9·WR·PR·JN·LB 키 형상별 연필심 적용 위치를 보여준다.

윤활 후에도 여러 키가 계속 걸리거나, 키와 썸턴이 함께 무겁거나, 금속성 소음과 불규칙한 저항이 있으면 반복해서 분사하지 말고 부품 상태를 점검해야 한다.

8. 실린더만 교체할지 락케이스(모티스)까지 교체할지

교체 부품을 정하기 전에는 프런트 각인·주문기호·문두께·백셋으로 현재 MIWA 모델을 확인하는 방법을 먼저 적용하는 것이 좋다. 같은 LA·MA·DA 계열이라도 실린더 종류, 기능번호, 문두께와 백셋이 다르면 필요한 부품이 달라질 수 있다.

기존 마스터키를 계속 사용해야 한다면 실린더 종류와 키번호 체계를 확인하기 전에 다른 실린더로 임의 교체하면 안 된다. 또한 프런트에 LA·MA·DA가 표시되어 있어도 이것만으로 전체 주문기호와 교체 부품을 확정할 수 없으므로 문두께, 백셋, 핸들 형상과 기능을 함께 확인해야 한다.

9. 제품 확인을 요청할 때 필요한 사진과 정보

고장 부위와 교체 사양을 검토하려면 다음 자료를 준비한다.

1. 문 옆면 프런트 전체 사진
2. LA·MA·DA 등 각인이 선명하게 보이는 확대 사진
3. 실외측 실린더 정면 사진
4. 실내측 썸턴과 손잡이 전체 사진
5. 문틀측 스트라이크 전체와 마찰 자국 사진
6. 데드볼트를 넣은 상태와 뺀 상태의 프런트 사진
7. 문두께와 백셋 측정값
8. 문을 열었을 때와 닫았을 때의 차이, 키와 썸턴의 차이를 보여주는 짧은 동영상

10. 결론: 문을 연 상태와 닫은 상태의 차이가 핵심이다

미와락 키가 돌아가지 않거나 문이 잠기지 않을 때 가장 먼저 할 일은 부품을 분해하는 것이 아니라 문을 연 상태에서 키·썸턴·데드볼트·레버·래치볼트가 각각 작동하는지 확인하는 것이다.

• 다른 키는 정상: 사용 중인 키의 마모·변형·오염 우선 확인
• 모든 키가 불량, 썸턴은 정상: 실린더 우선 확인
• 키와 썸턴이 모두 불량: 락케이스(모티스)·연결부 우선 확인
• 문을 열면 정상, 닫으면 불량: 스트라이크·문 정렬 우선 확인

이 순서로 증상을 정리하면 필요하지 않은 실린더나 락케이스(모티스)를 먼저 구매하는 일을 줄일 수 있다. 최종 부품 선정은 프런트 각인, 실린더 종류, 문두께, 백셋, 기능과 기존 키시스템을 확인한 뒤 진행해야 한다.
