미와락 도어락 주문 전 반드시 확인해야 할 6가지
락케이스 계열 기호·전체 주문기호 · 실린더 · 레버/노브핸들 · 문두께(mm) · 백셋(mm) · 마스터키
아래 이미지를 참고하여 먼저 문 옆면 프런트 플레이트에 적힌 LA, MA, DA 등의 락케이스 계열 기호를 확인해 주세요.
이 표기는 락케이스 계열을 구분하는 단서이며, 실린더·핸들·기능·문두께·백셋까지 포함한 전체 주문기호와는 다를 수 있습니다.
그 다음 실린더 종류, 레버핸들 또는 노브핸들, 문두께(mm), 백셋(mm), 마스터키 구성을 함께 알려주시면 제품 확인과 견적 상담이 더 정확해집니다. 표기가 잘 보이지 않거나 구분이 어려운 경우에는 아래의 기존 제품 교체·모델 확인용 사진 체크리스트에 따라 촬영해 주세요.
제품별 상세 정보 확인: 페이지 하단의 관련제품 링크에서 U9LA53-1, U9MAD-1, U9DA-1, 실린더·키뭉치 등 대표 제품의 형상과 사양을 함께 확인할 수 있습니다.

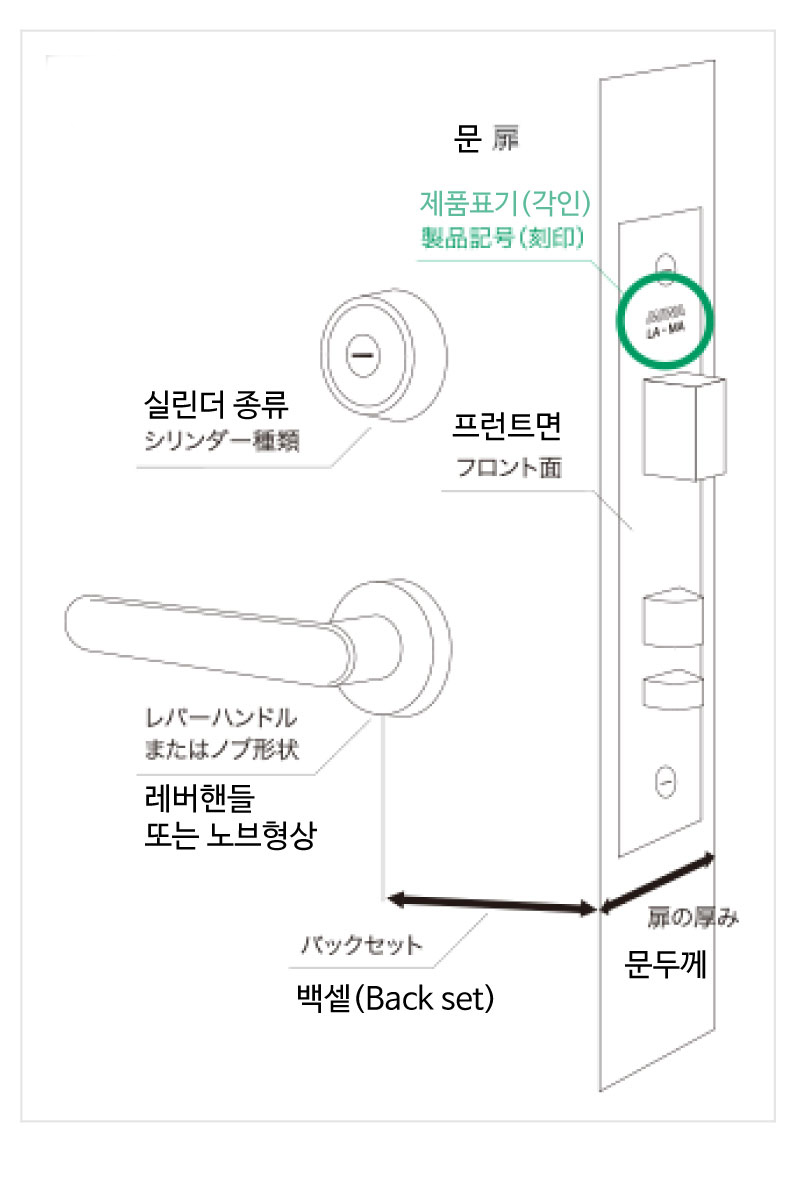

(예) 미와락 도어락 주문 확인 항목
MIWA 도어락 주문 확인 항목과 측정 위치

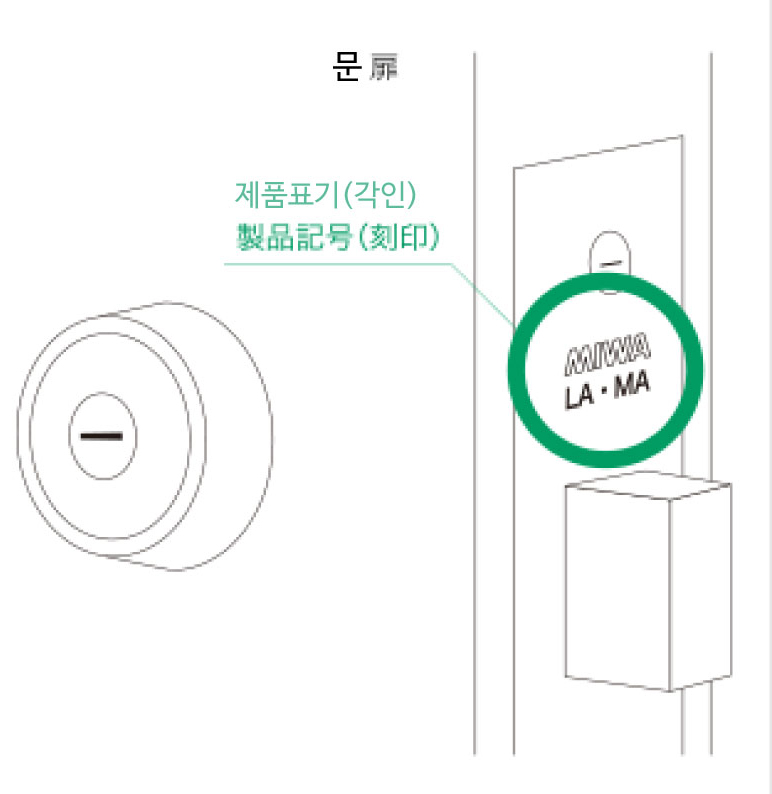

(예) 문 옆면 제품 기호 확대
문 옆면 프런트 플레이트의 락케이스 계열 기호
주문 전 확인해 주실 항목
- 문 옆면 프런트 플레이트의 락케이스 계열 기호: LA, MA, DA 등
- 실린더 종류: U9, WR, PR(-J), LB(-J), JN 등 ※ PR-J·LB-J는 PR·LB 계열의 주거용 변형 사양
- 손잡이 형상: 레버핸들 또는 노브핸들
- 문두께: mm 단위
- 백셋: mm 단위
- 마스터키: 신규 제작, 기존 키시스템 편입 또는 불필요
위 정보를 함께 알려주시면 해당 제품과 교체 가능 부품을 더 정확하게 확인할 수 있습니다.
기존 제품 교체·모델 확인 시 필수 사진 4~6장
기존에 설치된 MIWA 제품의 모델과 교체 사양을 확인하려면 아래 순서로 촬영해 주세요.
기본 사진 4장
- 실외측 전체 사진: 실외 손잡이와 실린더가 함께 보이도록 촬영
- 실내측 전체 사진: 실내 손잡이와 썸턴이 함께 보이도록 촬영
- 문 옆면 프런트 플레이트 전체 사진: 프런트의 길이·폭과 래치·데드볼트 배치가 보이도록 촬영
- 프런트 플레이트의 모델 각인 확대 사진: LA·MA·DA 등의 글자가 선명하게 보이도록 촬영
교체 사양을 알 수 없을 때 추가 사진 2장
- 문두께 측정 사진: 줄자의 숫자와 문 단면이 함께 보이도록 촬영
- 백셋 측정 사진: 프런트 기준면에서 해당 제품 도면이 지정하는 손잡이축 또는 실린더 기준 중심까지의 위치와 숫자가 함께 보이도록 촬영
정확한 전체 주문기호와 사양이 확인된 신규 주문은 사진 없이도 상담할 수 있습니다. 신규 설치는 기존 제품 사진 대신 문 가공도, 문두께, 백셋, 문 방향 등의 자료가 필요합니다. 스트라이크 사진은 문이 잠기지 않거나 문 정렬 문제가 있을 때 별도로 요청할 수 있습니다.
MIWA 카탈로그 기준 추가 확인 항목
- 문 열림 방향과 좌수·우수: 래치 방향과 일부 제품 구성 확인에 필요
- 프런트 플레이트 크기와 형상: 기존 문 가공부와 새 락케이스의 호환성 판단에 필요
- 스트라이크 형상과 문틀 상태: 래치볼트·데드볼트의 정확한 맞물림 확인에 필요
- 마감색과 재질: 핸들, 실린더, 프런트 플레이트의 외관 통일에 필요
- 기존 키시스템 편입 여부: 기존 마스터키 체계와의 연결 가능성 확인에 필요
MIWA 종합 카탈로그는 같은 락케이스 계열이라도 실린더, 핸들, 기능, 문두께, 백셋, 마감과 키시스템에 따라 주문 구성이 달라질 수 있음을 전제로 제품을 구분합니다.
1) 락케이스 계열 기호와 전체 주문기호
문 옆면 프런트 플레이트에서 LA, MA, DA 등의 락케이스 계열 기호를 먼저 확인해 주세요. 제품 박스나 설명서에 전체 주문기호가 남아 있다면 함께 알려주세요.
LA·MA·DA 같은 각인은 제품 계열을 찾는 중요한 단서지만, U9LA53-1과 같은 전체 주문기호와는 다릅니다. 실린더 종류, 핸들 형상, 기능번호, 문두께, 백셋과 키시스템까지 함께 확인해야 전체 사양을 판단할 수 있습니다.
모델명 예시
- 레버핸들 조합 예: U9LA53-1 (U9 실린더 + LA 계열 락케이스 + 53형 레버 + 실린더/썸턴)
- 노브핸들 조합 예: U9MAD-1 (U9 실린더 + MA Lock + D형 노브 + 실린더/썸턴)
표기가 불분명하면 상단 체크리스트의 프런트 플레이트 전체 사진과 모델 각인 확대 사진을 보내주세요.
2) 실린더/썸턴 구성
MIWA 종합 카탈로그는 방범건물부품용 실린더로 U9, WR, PR(-J), LB(-J), JN 계열을 제시합니다. 주문 상담에서는 이를 실무적으로 미와락 U9·WR·PR·LB·JN 실린더와 키 시스템 이해하기 – 마스터키·역마스터·멀티마스터·컨스트럭션 키로 구분하고, 주거용 변형인 PR-J·LB-J 여부와 실내측 썸턴 구성을 추가로 확인합니다.
확인 예시
- 실린더 종류: U9 / WR / PR(-J) / LB(-J) / JN 등
- 구성: 실린더 + 썸턴, 양면 실린더, 마스터키 적용 여부
기존 제품 교체 시에는 상단 체크리스트의 실외측·실내측 전체 사진에서 실린더와 썸턴이 선명하게 보이도록 촬영해 주세요.
카탈로그 확인: WR은 U9·PR과 구분되는 별도 실린더 계열이며, 비주거용 현장과 대규모 키플랜에 대응합니다. 기존 키시스템에 WR이 적용되어 있다면 U9·PR 등 다른 계열로 임의 대체하지 말고 기존 키플랜과 적용 락케이스, 주문 가능 범위를 먼저 확인해야 합니다.
3) 문두께(mm)
문을 연 뒤, 문두께(Door Thickness)를 줄자 또는 자로 재서 mm 숫자만 알려주세요.
예시
문두께를 알 수 없으면 줄자의 숫자와 문 단면이 함께 보이는 측정 사진을 보내주세요.
4) 백셋(mm)
문 옆면의 프런트 기준면에서 해당 제품 도면이 지정하는 손잡이축 또는 실린더 기준 중심까지의 백셋(Backset)을 재서 mm 숫자만 알려주세요.
예시
백셋을 알 수 없으면 프런트 기준면부터 손잡이축 또는 실린더 기준 중심까지 줄자를 댄 측정 사진을 보내주세요.
주의: 백셋은 일반적으로 문 측면의 프런트 기준면에서 제품 도면이 지정하는 중심까지의 거리입니다. 손잡이 중심과 실린더 중심이 다른 제품은 임의로 한쪽을 선택하지 말고 해당 제품의 도면과 주문기호 기준을 확인해야 합니다.
5) 손잡이 형상 확인: 레버핸들 vs 노브핸들
주문/교체 시에는 레버핸들 또는 노브핸들 가운데 현재 형상과 희망 사양을 함께 알려주세요.
| 구분 | 확인 내용 |
|---|
| 형상 | 레버핸들(Lever Handle): 막대(레버)를 눌러서 여닫음
노브핸들(Knob Handle): 손잡이를 돌려서 여닫음 |
| 모델명 예 | 레버핸들(Lever Handle): U9LA53-1 (U9 + LA + 53 레버 + 실린더/썸턴)
노브핸들(Knob Handle): U9MAD-1 (U9 + MA + D 노브 + 실린더/썸턴) |
| 추가 확인 | 락케이스 LA/MA 타입 + 실린더/썸턴 구성(-1 등) 확인이 함께 필요 |
손잡이 형상을 말로 설명하기 어려우면 상단 체크리스트의 실외측·실내측 전체 사진에서 손잡이가 선명하게 보이도록 촬영해 주세요.
기존 제품 교체 시 추가로 확인할 항목
- 문 옆면 프런트 플레이트의 길이와 폭
- 손잡이 중심과 실린더 중심 사이의 거리(센터 간격·Spacing)
- 문의 좌수·우수와 열림 방향
- 래치볼트 방향과 스트라이크 형상
- 문 재질: 철문·목문·강화도어 등 문 종류와 알루미늄문·강화유리문 여부
- 현재 사용 중인 키를 계속 사용할 것인지
- 기존 마스터키 시스템에 편입해야 하는지
※ 오래된 제품, 부분 교체 이력이 있는 제품, 타사 부품과 혼용된 제품은 사진만으로 모델을 확정하기 어려울 수 있습니다.
6) 마스터키 제작 여부
여러 출입문을 한 개의 키(마스터키)로 함께 열어야 하는지 여부를 알려주세요.
마스터키 시스템은 운영 방식과 권한 계층에 따라 설계가 달라집니다. 동일한 키로 여러 문을 여는 동일키(Keyed Alike), 여러 개별키를 상위키 하나로 관리하는 마스터키(MK), 여러 마스터키 그룹을 다시 상위키로 관리하는 그랜드마스터키(GMK)는 서로 다른 구성입니다.
마스터키 주문 구분
- 기존 마스터키가 있는 제품의 추가 주문 : 기존 키시스템과 동일한 실린더 계열 및 등록 정보 확인이 필요합니다. 기존 공사명, 키시스템 정보, 마스터키·개별키 번호, 제작 이력 또는 제조사 확인 자료가 필요할 수 있습니다.
- 처음으로 마스터키가 있는 제품의 제작 : 도어락(개별키 포함) + 마스터키를 새로 제작합니다.
고객님이 보내주실 최소 정보
- 모델명 + 손잡이 형상 + 구성 (예: U9LA53-1 / U9MAD-1): __________________
- 문두께: ____ mm
- 백셋: ____ mm
- 마스터키: ① 기존 마스터키 추가 주문 / ② 신규 마스터키 제작 / 불필요
- (① 선택 시) 기존 공사명 / 키시스템 정보 / 마스터키·개별키 번호: __________________
- 기존 제품 교체·모델 확인: 기본 사진 4장 + 필요 시 문두께·백셋 측정 사진 2장
English Summary
This guide explains the key information required before ordering or replacing MIWA Lock products, including cylinders, mortise lock cases, lever handles, knob handles, and related Japanese door hardware. To identify the correct product, customers should check the model number, cylinder type, door thickness, backset dimension, handle type, and Master Key System requirements. For replacement or model identification, provide four basic photos: the exterior side, interior side, full door-edge front plate, and a close-up of the model marking. If the specifications are unknown, also provide door-thickness and backset measurement photos. Because many MIWA locks installed in Korea have been in service for years, accurate model identification is essential when replacing existing hardware or ordering spare parts. JK Corporation provides technical support for identifying genuine MIWA products and selecting compatible replacement components.
Common MIWA model examples include U9LA53-1, U9MAD-1, U9DA-1, LA Lock, MA Lock, DA Lock, and U9, WR, PR, LB, and JN Cylinder series.
Keywords: MIWA Lock, MIWA Cylinder, MIWA WR Cylinder, Mortise Lock, Door Thickness, Backset, Master Key System, Lever Handle, Knob Handle, Japanese Door Hardware, MIWA Lock Replacement Korea, Genuine MIWA Parts Korea
※ 본 안내는 미와락 도어락·손잡이 주문 전 확인을 돕기 위한 자료입니다. 실제 주문기호와 제작 가능 범위는 제품 계열, 문 조건, 키시스템, 마감 및 제조사 최신 사양에 따라 달라질 수 있습니다.
