미와락(MIWA) 실린더·썸턴 교환 방법｜고정핀(LA·DA·MA·LH·AL3M)·나사체결(DN)

작업 전에 먼저 확인할 사항

• 본 안내는 MIWA의 대표적인 실린더·썸턴 고정 구조를 기준으로 한다.
• 실제 제품은 시리즈와 기능번호에 따라 구조가 다를 수 있으므로 프론트 각인과 형식번호를 먼저 확인한다.
• 실린더와 썸턴 주문 전 도어 두께(Door Thickness)와 실린더 중심의 편심 여부를 확인한다.
• 키 분실이나 입주자 변경이 목적이라면 외부 실린더만 교체할 수 있는 경우가 많다.
• 기존 마스터키를 유지해야 한다면 실린더 교체 전에 키시스템 정보를 확인해야 한다.
• 강화유리문용 TRT·TRF 계열은 구조가 다르므로 별도의 교체 방법을 적용해야 한다.
• 모든 작업은 문을 연 상태에서 진행한다.

• 실린더: 열쇠 인증과 실외측 잠금·해제 조작
• 썸턴: 실내측 수동 잠금·해제 조작
• 실린더 교체가 필요한 경우: 키 분실, 입주자 변경, 키 보안 갱신, 실린더 고장
• 썸턴 교체가 필요한 경우: 파손, 회전 불량, 부품 노후, 색상·마감 통일

락케이스 계열과 형식번호

문 측면 프론트 각인과 주문기호에서 LA, MA, DA, LH, AL, DN 등의 형식 정보를 확인한다. 외관이 비슷하더라도 락케이스 계열이 다르면 실린더 고정 방식과 연결 구조가 다를 수 있다.

문두께

문두께는 실린더와 썸턴의 길이를 결정한다. 일반문, 방화문과 특수문은 적용 범위가 다를 수 있으며, 두꺼운 문은 표준 재고 부품으로 대응되지 않을 수 있다.

편심 여부

락케이스가 문두께의 정중앙에 설치되지 않은 문은 실외측과 실내측의 필요한 길이가 서로 달라진다. 문두께만 측정하고 중심 위치를 확인하지 않으면 실린더가 돌출되거나 짧아질 수 있다.

실린더와 키시스템

U9, WR, PR, LB, JN 등 실린더 계열과 동일키·마스터키 운용 여부를 확인한다. 기존 마스터키 계통을 유지해야 하는 경우에는 임의의 일반 실린더를 주문해서는 안 된다.

사진과 치수

정면 실린더, 실내측 썸턴, 문 측면 프론트 각인, 문두께 측정 상태와 분리한 기존 부품의 전체 길이를 함께 확인하면 모델 오인과 주문 오류를 줄일 수 있다.

키 분실, 입주자 변경 또는 열쇠 보안 갱신이 목적이라면 대부분 외부 실린더만 교체할 수 있다. 내부 썸턴과 락케이스가 정상이라면 전체 도어락을 교체할 필요는 없다.

다만 실린더와 썸턴의 색상·마감을 통일해야 하거나 썸턴도 노후·파손된 경우에는 두 부품을 함께 교체할 수 있다. 기존 마스터키나 동일키 운용을 유지해야 한다면 실린더만 교체하더라도 키시스템 조건을 별도로 확인해야 한다.

JK Corporation의 공급·상담 경험

일본에서는 임대주택의 입주자가 바뀔 때 기존 키를 사용할 수 없도록 실린더만 교체하는 관리 방식이 일반적이다. 관리회사와 열쇠업체가 실린더 단품을 규격에 맞추어 교체하는 유지보수 구조가 정착되어 있다.

한국에서는 MIWA 제품이 설치된 현장이 상대적으로 제한적이어서 실린더나 썸턴만 교체할 수 있다는 사실을 모르는 경우가 많다. JK Corporation도 “전체 도어락을 바꿔야 하는지”, “실린더만 교체할 수 있는지”에 대한 문의를 자주 받고 있다.

실제 작업에서는 제품 계열, 문두께, 편심과 고정 구조가 확인되면 사용자가 직접 교체할 수 있는 경우도 있다. 그러나 락케이스 내부 구조를 정확히 확인하지 않은 채 핀이나 나사를 임의로 분리하면 내부 부품이 빠지거나 위치가 틀어질 수 있으므로 사전 확인이 필요하다.

일본의 실린더 교체 관행과 MIWA 도어락의 부품별 유지보수 구조는 좋은 도어락의 조건 | MIWA 데드볼트·실린더·썸턴·레버핸들 구조에서 함께 설명한다.

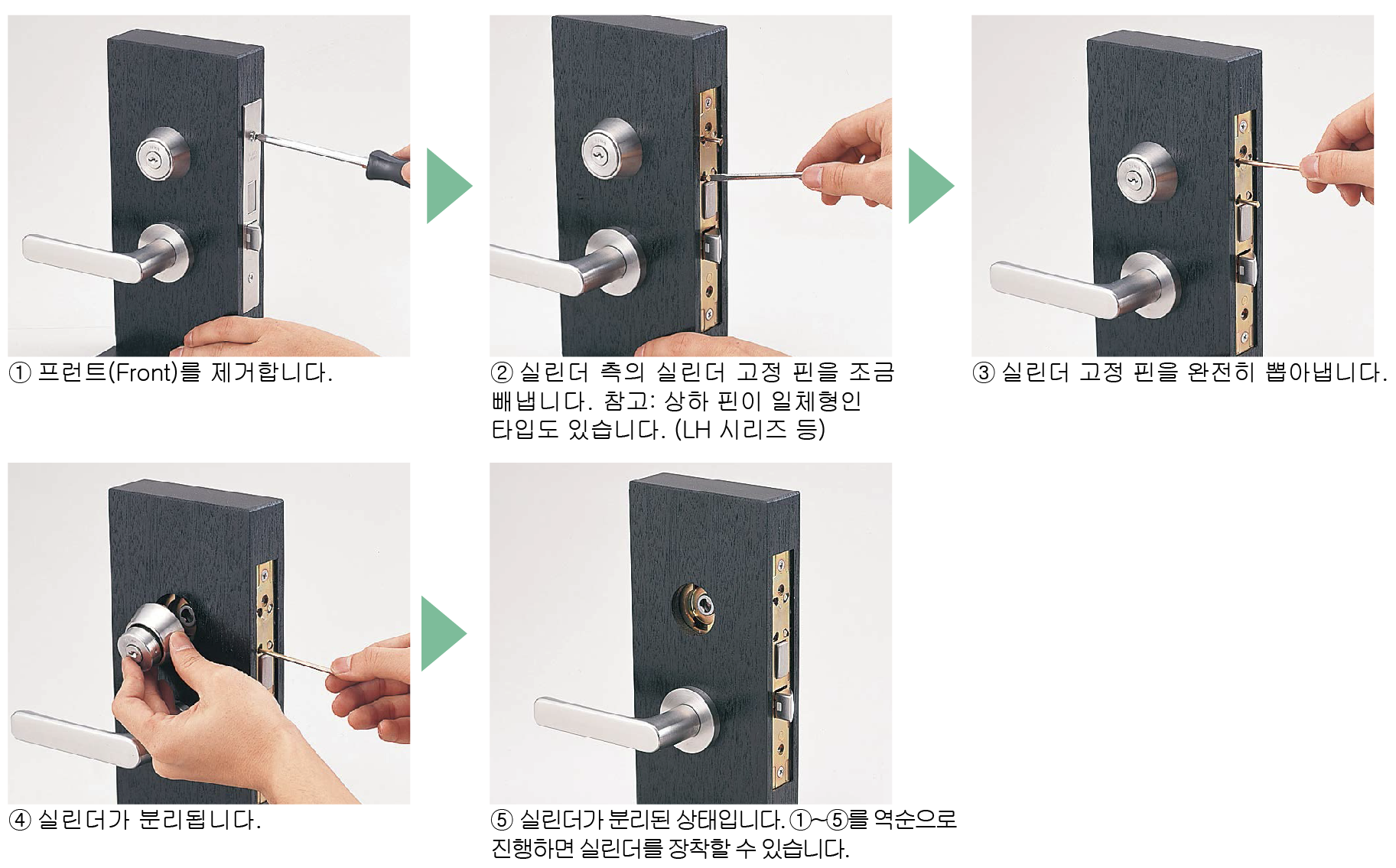

MIWA 고정 핀 타입 실린더·썸턴 체결 구조

MIWA U9 실린더 교체 영상

아래 영상은 JK Corporation이 직접 촬영한 고정 핀 방식 MIWA U9 실린더 교체 참고 영상이다. 프론트 플레이트 분리, 실린더 고정 핀 제거, 실린더 장착과 작동 확인 과정을 볼 수 있다.

※ 영상과 동일한 외관이라도 락케이스 계열, 문두께와 고정 핀 위치가 다를 수 있으므로 실제 형식과 구조를 먼저 확인해야 한다.

1. 문을 연 상태로 고정한다.
2. 문 측면 프론트 플레이트의 고정 나사를 푼다.
3. 프론트 플레이트를 분리해 락케이스 측면을 노출한다.
4. 실외측 실린더를 고정하는 핀의 위치를 확인한다.
5. 실린더 고정 핀만 조심스럽게 빼낸다.
6. 기존 실린더를 문 바깥쪽으로 당겨 분리한다.
7. 새 실린더의 방향과 구동부 위치를 기존 부품과 맞춘다.
8. 실린더를 같은 깊이로 삽입한다.
9. 고정 핀을 끝까지 다시 삽입한다.
10. 프론트 플레이트를 조립하기 전에 키로 시정·해정 상태를 확인한다.
11. 이상이 없으면 프론트 플레이트를 다시 체결한다.

1. 문을 연 상태로 고정한다.
2. 문 측면의 프론트 플레이트를 분리한다.
3. 실내측 썸턴을 고정하는 핀의 위치를 확인한다.
4. 썸턴 고정 핀만 조심스럽게 빼낸다.
5. 기존 썸턴을 실내 방향으로 당겨 분리한다.
6. 새 썸턴의 구동부와 방향을 기존 부품에 맞춘다.
7. 새 썸턴을 같은 깊이로 삽입한다.
8. 고정 핀을 다시 삽입한다.
9. 썸턴과 외부 키를 각각 조작해 시정·해정 상태를 확인한다.
10. 이상이 없으면 프론트 플레이트를 다시 체결한다.

고정 핀 작업 시 주의사항

실린더와 썸턴을 고정하는 핀은 위치가 서로 다를 수 있다. 락케이스 고정용 부품이나 반대편 부품의 핀을 잘못 제거하면 내부 부품이 이탈할 수 있다. 핀이 빠지지 않을 때는 강제로 잡아당기지 말고 핀의 위치와 부품 정렬 상태를 다시 확인해야 한다.

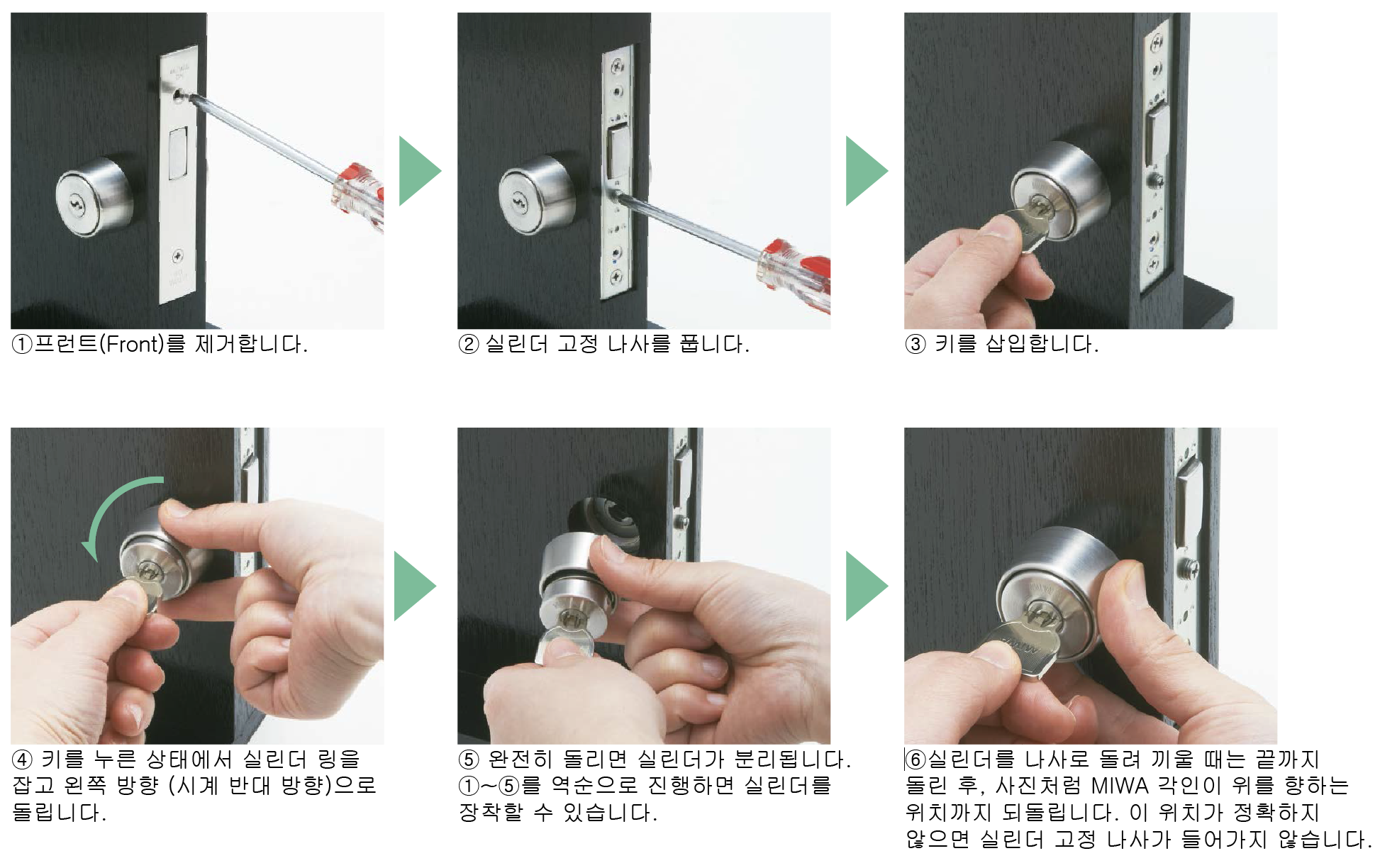

MIWA 나사 체결 타입 실린더·썸턴 고정 구조

1. 문을 연 상태로 고정한다.
2. 문 측면의 프론트 플레이트를 분리한다.
3. 실외측 실린더를 고정하는 나사의 위치를 확인한다.
4. 실린더 고정 나사를 풀되 락케이스의 다른 나사는 풀지 않는다.
5. 기존 실린더를 문 바깥쪽으로 당겨 분리한다.
6. 새 실린더의 방향과 구동부 위치를 기존 부품과 맞춘다.
7. 새 실린더를 정확한 위치까지 삽입한다.
8. 실린더가 기울지 않도록 유지하면서 고정 나사를 체결한다.
9. 키를 조작해 잠금과 해정이 정상인지 확인한다.
10. 이상이 없으면 프론트 플레이트를 다시 체결한다.

1. 문을 연 상태로 고정한다.
2. 문 측면의 프론트 플레이트를 분리한다.
3. 실내측 썸턴을 고정하는 나사의 위치를 확인한다.
4. 썸턴 고정 나사를 풀어 썸턴이 움직일 수 있게 한다.
5. 기존 썸턴을 실내 방향으로 당겨 분리한다.
6. 새 썸턴의 방향과 구동부 위치를 기존 부품과 맞춘다.
7. 새 썸턴을 정확한 위치까지 삽입한다.
8. 썸턴이 기울지 않도록 유지하면서 고정 나사를 체결한다.
9. 실내측 썸턴과 실외측 키를 각각 조작해 정상 작동을 확인한다.
10. 이상이 없으면 프론트 플레이트를 다시 체결한다.

DN 계열 확인 포인트

DN 계열은 문두께와 실린더 중심 위치에 따라 적용되는 실린더와 썸턴의 길이가 달라질 수 있다. 두꺼운 문이나 편심 구조에서는 표준 부품이 맞지 않을 수 있으므로 분리한 기존 부품의 길이와 실내·실외측 치수를 확인해야 한다.

1. 문을 연 상태에서 실린더 키가 끝까지 들어가는지 확인한다.
2. 키를 돌렸을 때 데드볼트가 부드럽게 시정·해정되는지 확인한다.
3. 실내측 썸턴도 같은 범위에서 정상적으로 회전하는지 확인한다.
4. 실린더와 썸턴을 번갈아 조작해 서로 간섭하지 않는지 확인한다.
5. 실린더 또는 썸턴이 문 표면에서 과도하게 돌출되거나 안쪽으로 들어가지 않았는지 확인한다.
6. 고정 핀이나 나사가 완전히 체결되었는지 확인한다.
7. 프론트 플레이트가 락케이스와 평행하게 조립되었는지 확인한다.
8. 마지막으로 문을 닫고 스트라이크와의 정렬 상태를 확인한다.

1. 프론트 각인과 락케이스 계열 확인
2. 현재 실린더 계열과 키 형태 확인
3. 문두께와 락케이스 중심 위치 확인
4. 고정 핀 타입인지 나사 체결 타입인지 확인
5. 실린더만 교체할지 썸턴도 함께 교체할지 결정
6. 마스터키·동일키 등 키시스템 유지 여부 확인
7. 실린더 마감과 색상 확인
8. 분리한 기존 부품과 새 부품의 길이·구동부 형상 비교
9. 문을 연 상태에서 조립과 작동 확인

MIWA 실린더와 썸턴은 전체 도어락을 교체하지 않고 개별 부품으로 교환할 수 있는 경우가 많다. 그러나 교체 방식은 락케이스 계열에 따라 고정 핀 타입과 나사 체결 타입으로 나뉘며, 문두께·편심·실린더 계열·키시스템도 함께 확인해야 한다. 작업은 반드시 문을 연 상태에서 진행하고, 분리 전에 실린더와 썸턴을 고정하는 핀 또는 나사의 정확한 위치를 확인해야 한다. 교체 후에는 키와 썸턴을 모두 조작해 시정·해정 상태와 문틀 정렬을 확인해야 한다.
