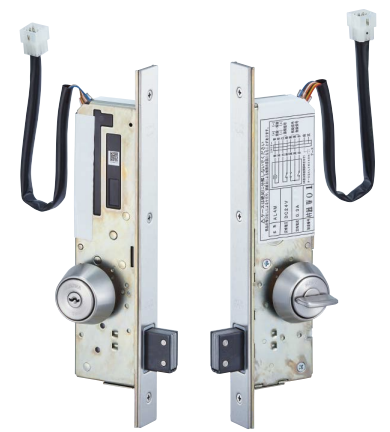

미와락 (Miwa Lock) 전기정 AL3M vs AL4M 기술 비교

MIWA AL3M vs AL4M 기술 비교
케이스 깊이 · 리드선 · 방수 성능 · 실린더 차이

AL3M과 AL4M을 비교할 때 가장 주의해야 할 점은 “대체 모델이므로 모든 조건이 같다”는 전제이다. AL4M은 기존 AL3M의 기본 절결을 활용할 수 있도록 설계된 후속 모델이지만, 전기정 교체는 외형 치수만 맞는다고 끝나지 않는다. 본체가 문에 들어가는지 확인하는 기계적 호환성과 기존 배선·커넥터·제어반이 정상적으로 연동되는지 확인하는 전기적 호환성을 나누어 검토해야 한다.

1. AL3M과 AL4M 주요 사양 비교

※ 비교 기준: AL4M 현행 사양은 2026 MIWA LOCK 종합카탈로그 제34판(2026년 4월 1일 기준), AL3M 사양과 AL4M 대체 관계는 MIWA의 폐지제품·과거 사양 자료를 함께 대조한 내용이다.

2. 케이스 깊이와 기본 절결 호환성

AL3M과 AL4M은 백셋(Backset) 38mm, 51mm, 64mm와 문두께(Door Thickness) 대응 범위가 같다. AL4M의 케이스 깊이는 각 백셋 규격에서 AL3M보다 2mm씩 얕다.

따라서 AL4M은 기존 AL3M의 문 가공을 활용하면서 문 내부로 들어가는 케이스 깊이를 줄인 구조이다. 그러나 프론트의 고정 상태, 문틀의 스트라이크 위치, 기존 문의 변형과 처짐까지 자동으로 해결되는 것은 아니므로 실제 교체 전에는 문과 문틀의 정렬 상태를 확인해야 한다.

3. ‘추가 절결 불필요’가 의미하는 범위

MIWA의 폐지제품 자료에서 AL3M과 AL3M3N의 대체 제품은 AL4M과 AL4M3N으로 지정되며, 교체 시 추가 절결은 필요하지 않은 것으로 안내된다.

실제 교체에서는 기계적 호환성과 전기적 호환성을 분리해 확인하는 것이 안전하다. 기계적 호환성은 백셋·문두께·절결·프론트·스트라이크를 확인하고, 전기적 호환성은 전원·배선 수·커넥터·리드선 길이·상태 출력·제어반과 2선식 변환 여부를 확인한다.

4. 리드선 길이와 전선 규격

두 모델 모두 9P 커넥터를 사용하는 기본 계열이 있지만, 리드선 길이와 전선 규격은 서로 다르다.

• AL3M: 400mm, AWG-22, UL1007
• AL4M: 250mm, AWG-24, UL1061

AL4M의 리드선은 AL3M보다 짧으므로 기존 문 내부의 접속 위치가 멀거나 배선 여유가 부족한 경우에는 커넥터가 도달하지 않을 수 있다. 따라서 본체가 절결에 들어가는지만 확인하지 말고, 문 내부에서 실제 접속이 가능한 위치와 배선 인장 여유를 함께 확인해야 한다.

5. 방수 성능과 설치 방향

AL3M은 별도의 방적 사양인 AL3MWP형이 사용되었고, AL4M은 표준 본체의 방수 성능이 명시되어 있다. 그러나 전기정의 보호등급은 제품 전체 시스템이 어떤 방향과 환경에서도 방수가 된다는 뜻은 아니다.

6. 실린더와 형식 구성

AL4M은 U9, WR, PR(-J), LB(-J), JN 실린더 계열을 선택할 수 있으며, 외측 실린더와 내측 썸턴의 조합에 따라 AL4M-1부터 AL4M-4까지 구성된다. 기능이 없는 더미 실린더를 적용하는 형식도 선택할 수 있다.

실린더를 선택할 때는 단순히 키 모양만 비교해서는 안 된다. 기존 건물의 마스터키 시스템, 동일키 구성, 실린더 길이, 문두께와 주문 형식을 함께 확인해야 한다. 기존 마스터키 계통을 유지해야 하는 경우에는 AL4M 본체 교체와 실린더 주문을 별개의 문제로 검토해야 한다.

7. 작동 방식과 정전 시 상태

AL3M과 AL4M은 내부 모터로 데드볼트를 움직이는 전기정이다. DC24V의 극성을 전환해 시정 또는 해정하고, 작동이 끝난 뒤에는 계속 통전하지 않아도 데드볼트 위치를 유지한다. 문 열림·닫힘 상태와 시정·해정 상태는 무전압 접점(Dry Contact) 신호로 확인할 수 있다.

전기정의 정전 동작과 출입통제 설계의 기본 차이는 전기정 Fail-Safe vs Fail-Secure에서 확인할 수 있다.

8. 비상개방 기능과 좌우 방향

AL4M의 E·EP·EH·EPH 계열은 비상개방장치와 관련된 형식이다. E형은 최소 문두께가 일반형의 최저 문두께와 다르므로 주문 시 별도 확인해야 하며, EP형은 일부 실린더 조합에 제한이 있다. EH·EPH형은 비상개방 동작을 전기 신호로 감시할 수 있다.

비상개방장치는 문의 여는 방향과 실내·실외측 구성에 영향을 받으므로 좌수·우수를 정확히 지정해야 한다. 문의 방향을 판단할 때는 좌수·우수(좌타·우타) 기준과 실제 비상개방장치의 설치 측을 함께 확인해야 한다.

9. 스트라이크와 문틀 조건

전기정이 정상적으로 작동하려면 데드볼트가 문틀의 스트라이크(Strike Plate) 안으로 무리 없이 들어가야 한다. 문이 처지거나 문틀이 변형되어 데드볼트에 측압이 걸리면 해정이 무거워지고 작동 불량이나 과전류의 원인이 될 수 있다.

롤러가 부착된 HD·HD2 스트라이크는 문에 일정한 압력이 있는 조건에서 해정 부담을 줄이는 데 도움이 될 수 있다. 다만 스트라이크 선택만으로 문 처짐과 문틀 변형이 해결되는 것은 아니므로 문과 문틀의 기계적 상태를 먼저 조정해야 한다.

10. 제어반과 2선식 변환

AL3M을 AL4M으로 교체할 때 기존 제어반을 그대로 사용할 수 있는지는 현장 구성에 따라 달라진다. DC24V 극성 제어가 같더라도 통전시간, 배선 수, 커넥터, 상태 접점 입력과 비상개방 신호 조건이 다르면 직접 연결할 수 없다.

특히 AL3MN과 AL4M3N 같은 2선식 계열은 일반 9선식 본체와 동일하게 취급해서는 안 된다. 기존 본체의 정확한 형식번호와 백셋, 현재 설치된 제어반, 변환 어댑터와 연장 케이블의 필요 여부를 최신 결선도에서 확인해야 한다. 전기정과 제어 시스템의 관계는 MIWA AUT 전기정과 AS 전기스트라이크 제어 방식에서도 확인할 수 있다.

11. 설치 및 주문 전 확인사항

제품 주문 전에는 미와락 도어락 주문 전 반드시 확인해야 할 6가지와 내 문에 설치된 미와락 모델 확인 방법을 함께 참고하면 모델 오인과 주문 오류를 줄일 수 있다.

12. AL3M에서 AL4M으로 교체할 때의 실무 판단

AL4M은 AL3M의 후속 모델이므로 기본 절결 호환성은 비교적 명확하다. 그러나 실제 교체 성공 여부를 결정하는 것은 제품명보다 현장에 남아 있는 배선과 제어 시스템이다. 기존 문의 가공이 맞더라도 리드선이 접속부까지 닿지 않거나, 2선식과 9선식을 잘못 구분하거나, 비상개방 기능번호와 좌우 방향을 잘못 주문하면 정상 설치가 어렵다.

JK Corporation은 AL3M 교체를 검토할 때 먼저 본체의 전체 형식번호와 백셋을 확인하고, 다음으로 문두께·실린더·스트라이크를 확인한 뒤, 마지막으로 제어반과 배선 조건을 대조하는 순서를 중요하게 본다. “AL3M의 대체품은 AL4M”이라는 정보는 출발점일 뿐이며, 최종 주문 사양은 문과 문틀, 실린더·키시스템, 배선과 제어반을 함께 확인한 뒤 결정해야 한다.

13. 최종 정리

※ 본문은 2026 MIWA LOCK 종합카탈로그 제34판(2026년 4월 1일 기준)의 AL4M 현행 사양과 MIWA의 AL3M 폐지제품·과거 사양 자료를 함께 대조한 기술 참고자료이다. 실제 교체 및 설치 전에는 최신 제품 도면, 절결도, 스트라이크, 배선도, 제어반 사양과 현장 조건을 반드시 확인해야 한다.
