요약: 디지털도어락의 자동 잠금은 “문이 닫혔다”는 상태를 감지한 뒤, 도어락이 자동으로 데드볼트를 시정하는 기능입니다. 현장에서 많이 쓰이는 감지 방식은 리드/홀 센서(자석 감지)와 서브래치(보조 래치 감지)이며, 두 방식은 감지 원리, 설치 조건, 오작동 패턴이 다릅니다.
디지털도어락 자동 잠금 감지 방식
리드/홀 센서(자석) vs 서브래치(보조 래치) 비교
1. 자동 잠금(Auto Lock)이란?
자동 잠금은 사용자가 문을 닫으면, 도어락이 문 닫힘 상태를 확인한 뒤 일정 시간(즉시~수 초 후)에 데드볼트(또는 시정 구조)를 자동으로 전진시켜 문을 잠그는 기능입니다. 자동 잠금의 핵심은 “문이 제대로 닫혔는지”를 정확하게 감지하는 것입니다.
- 자동 잠금 흐름: 문 닫힘 감지 → (필요 시 지연) → 시정(데드볼트 전진) → 잠김 완료 확인
- 실무 포인트: 감지가 불안정하면 “잠기지 않음” 또는 “문이 덜 닫혔는데 잠김 시도” 문제가 생깁니다.
2. 리드(Reed) · 홀(Hall) 센서 방식 (자석 감지)
리드 센서 또는 홀 센서 방식은, 문과 문틀(프레임)에 배치된 자석(Magnet)의 위치 관계로 “문 닫힘”을 판단하는 방식입니다. 즉, 자석이 가까워지면 닫힘으로 인식하고 자동 잠금을 실행합니다.
- 감지 원리: 자석 접근 → 센서 ON → 문 닫힘으로 판단
- 설치 구성: 도어락 본체(센서) + 문/문틀 측 자석(또는 반대)
- 장점: 구조 단순, 부품 마모 적음, 문 종류 다양(목문/철문) 대응 쉬움
- 주의(오작동 패턴): 자석 위치가 어긋나면 “닫힘 미인식(자동잠금 안 됨)” 또는 “오인식” 가능
- 현장 체크: 문 처짐/유격/도어클로저 속도 변화가 자석 위치에 영향을 줄 수 있음
현장 메모: 리드/홀 방식은 “문이 닫혔다”를 거리/정렬로 판단합니다. 프레임 가공과 자석 위치가 정확할수록 자동 잠금 신뢰도가 올라갑니다.
3. 서브래치(Sub-latch) 방식 (보조 래치 감지)

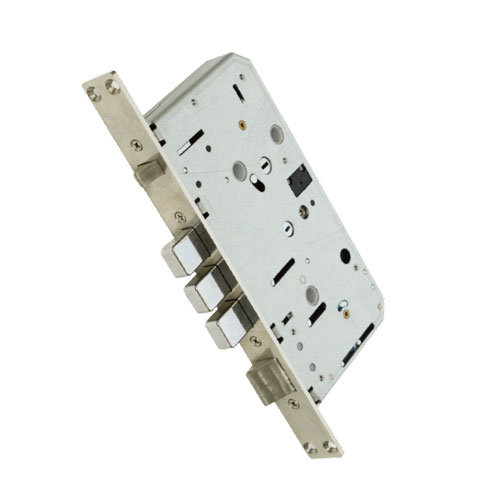

서브래치 방식은 모티스에 있는 보조 래치(서브 래치)가 문틀 스트라이크에 의해 눌렸는지를 감지하여 “문이 제대로 닫혔다”를 판단하는 방식입니다. 즉, 문이 닫히면서 래치가 걸리는 기계적 상태를 이용합니다.
- 감지 원리: 문 닫힘 → 스트라이크가 서브래치 눌림 → 닫힘 확정 → 자동 잠금 실행
- 장점: “실제로 문이 닫혀서 걸린 상태”를 기준으로 판단하므로 닫힘 신뢰도↑
- 특히 유리한 환경: 문이 덜 닫히는 습관/도어클로저 미세 오차가 있는 현장
- 주의(오작동 패턴): 스트라이크 위치가 맞지 않으면 자동 잠금 실패 또는 닫힘 뻑뻑함(간섭) 발생
- 현장 체크: 스트라이크 가공 깊이/위치, 문 처짐, 래치와 스트라이크의 중심 정렬
포인트: 서브래치 방식은 “문이 닫혔다”를 기계적 걸림 상태로 확인합니다. 스트라이크 가공 품질과 문 정렬 상태가 자동 잠금 품질에 큰 영향을 줍니다.
4. 두 방식의 차이점 한눈에 비교
| 구분 | 리드/홀 센서 | 서브래치 |
|---|
| 감지 기준 | 자석 거리/위치 | 보조 래치 눌림(기계 상태) |
| 장점 | 구조 단순, 적용 범위 넓음 | ‘완전 닫힘’ 기준 신뢰도 높음 |
| 취약점 | 자석 위치 어긋나면 오인식/미인식 | 스트라이크 가공/정렬 불량에 민감 |
| 현장 체크 1순위 | 자석 위치·거리, 문 처짐 | 스트라이크 위치/깊이, 간섭 |
5. 실무 팁 (자동 잠금 불량 시 빠른 점검 순서)
- 문이 완전히 닫히는지 먼저 확인(문 처짐/패킹/도어클로저 속도)
- 리드/홀 방식: 자석 위치가 센서 기준점에 정확히 들어오는지 확인
- 서브래치 방식: 스트라이크가 서브래치를 확실히 눌러주는지 확인
- 공통: 간섭(걸림)으로 모티스가 뻑뻑해지면 자동 잠금 실패가 증가
6. 정리
리드/홀 센서 방식은 자석으로 “닫힘”을 감지하는 구조로 설치가 비교적 간단하지만, 자석 위치/문 정렬에 민감합니다. 서브래치 방식은 보조 래치 눌림으로 “완전 닫힘”을 확인해 신뢰도가 높지만, 스트라이크 가공과 정렬 품질이 중요합니다. 자동 잠금 품질을 높이려면 각 방식에 맞는 가공·정렬·간섭 제거가 핵심입니다.
※ 참고: 제품/제조사에 따라 리드/홀 센서와 서브래치를 동시에 사용하거나, 감지 로직(지연 시간/재시도 조건)이 다르게 설계될 수 있습니다.
