요약: 출입통제/인터폰/경비업체 연동에서 자주 나오는 “무전압 접점(Dry Contact)”은 전압을 ‘내보내는’ 출력이 아니라, 내부 릴레이(스위치)로 회로를 열고 닫아주는 방식입니다. 반대로 “유전압 접점(Wet Contact)”은 출력 단자에서 전압이 직접 나오거나, 릴레이 COM에 전원을 미리 넣어 접점이 ‘전압을 가진 상태’로 동작하는 구성을 의미합니다.
무전압 접점(Dry Contact) 뜻과 NO/NC 차이
+ 유전압 접점(Wet Contact)까지: 출입통제 시스템 연동 실무 가이드
1) 무전압 접점(Dry Contact)이란?
무전압 접점은 “릴레이 접점만 제공”하는 출력입니다. 즉, 장치가 전압을 공급하지 않고 내부 릴레이가 회로를 연결/차단만 해줍니다.
- 장점: 어떤 전압/시스템과도 연동이 쉬움(인터폰, 경비, 출입통제, BMS 등)
- 장점: 전원/부하를 분리해 안정적인 설계 가능(락 전원 별도 구성)
- 주의: “접점만” 나오므로, 락 전원(DC12V/24V 등)은 별도로 준비해야 하는 경우가 많음
2) NO/NC/COM 기초 (Form-C 접점)
무전압 접점은 보통 COM / NO / NC 3단자로 제공됩니다. 이해의 핵심은 “평상시(Normal)” 기준입니다.
- COM (Common): 공통 단자
- NO (Normally Open): 평상시엔 열림(OFF), 트리거 시 닫힘(ON)
- NC (Normally Closed): 평상시엔 닫힘(ON), 트리거 시 열림(OFF)
3) 유전압 접점(Wet Contact)이란?
유전압 접점은 말 그대로 출력에 전압이 ‘묻어 나오는’ 형태입니다. 현장에서는 두 가지 케이스로 등장합니다.
유전압 접점 2가지 유형
- 전압 출력형(트랜지스터/드라이버 출력): 단자 자체에서 DC12V/24V가 직접 출력(LOCK+, GND 등으로 표기)
- 릴레이 기반 유전압: 릴레이 접점은 ‘무전압’이지만, COM 단자에 전원(+)을 미리 넣어 NO/NC로 전압이 스위칭되도록 만든 구성
특히 (2)번은 현장에서 자주 “유전압 접점처럼” 불립니다. 이유는 간단합니다. 설치자가 보기에는 NO 단자에서 전압이 ‘나오니까’입니다. 하지만 본질은 릴레이 + 외부 전원의 조합입니다.

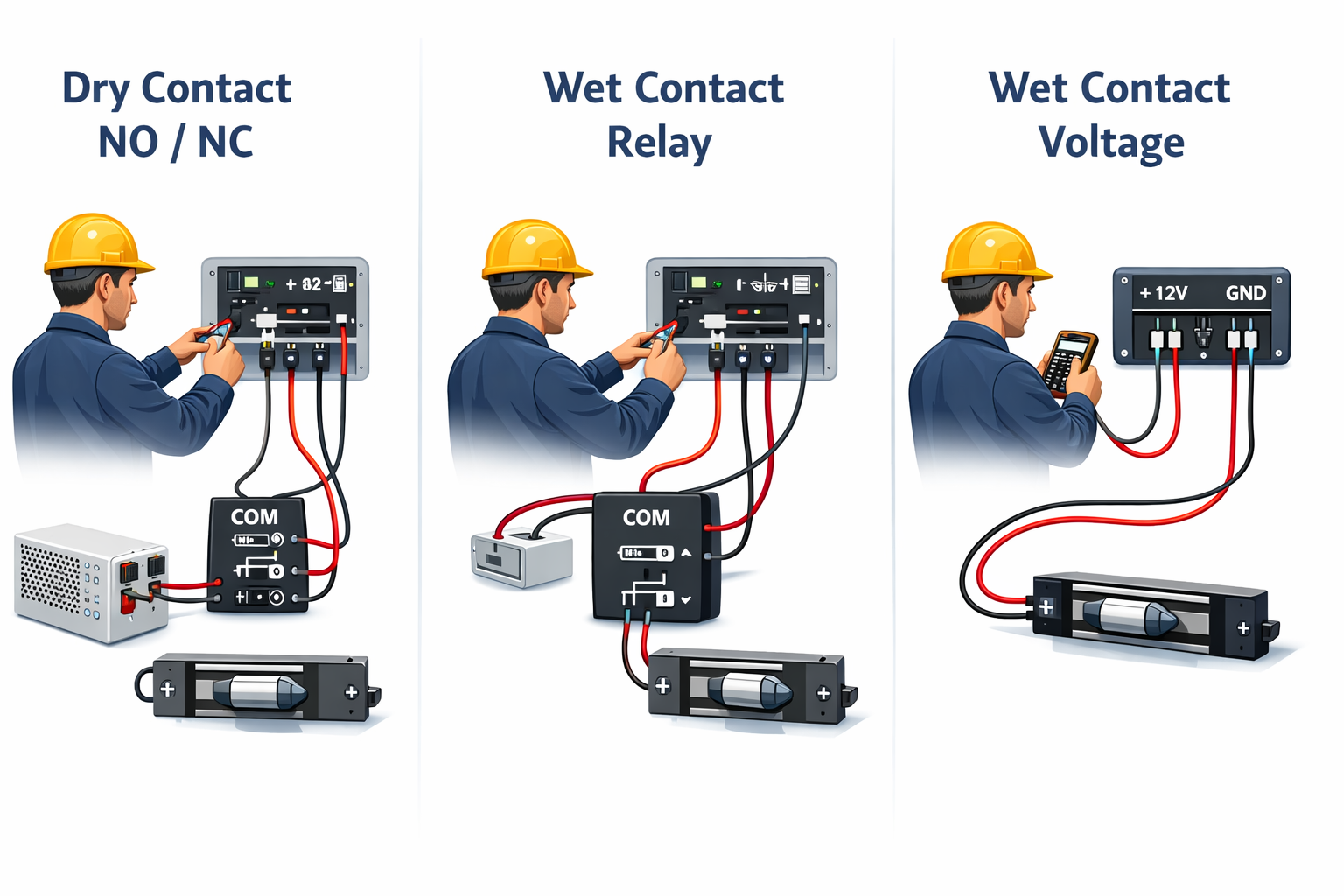

4) 배선 예시 3종 (가장 많이 쓰는 형태)
예시 A) 무전압 접점 + 별도 락 전원 (정석)
[락 전원공급기] +12V -----> (COM) [컨트롤러 릴레이] (NO) -----> [락(+) 단자]
[락 전원공급기] 0V ------------------------------------------> [락(−) 단자]
※ 트리거 시 NO가 닫히며 +12V가 락으로 공급되어 동작
예시 B) 릴레이 기반 유전압(=COM에 전원 선결선)
(외부/내부 어느 쪽이든) +전원 -----> (COM)
(NO) -----------------------> 락(+)
0V -------------------------> 락(−)
설치 현장에서 “NO에서 12V가 나와요”라고 표현되지만, 실제로는 COM에 들어온 전압이 NO로 스위칭되는 구조입니다.
예시 C) 전압 출력형(트랜지스터/드라이버) 유전압
[컨트롤러] LOCK+ (12V OUT) -----> [락(+) 단자]
[컨트롤러] GND / 0V ------------> [락(−) 단자]
이 방식은 배선이 단순하지만, 출력 전류 한계(락 구동 전류가 큰 경우)와 장거리 배선 전압강하를 반드시 체크해야 합니다.
5) 한국/미국/중국/일본에서는 무엇을 주로 쓰나? (현장 경향)
나라별로 “규정”처럼 딱 잘라 말하기보다는, 어떤 생태계(인터폰 중심 vs 출입통제 패널 중심)가 강한지에 따라 인터페이스가 달라집니다. 아래는 실무에서 자주 보이는 경향입니다.
| 국가 | 자주 만나는 방식 | 이유/특징 |
|---|
| 한국 | 무전압 접점(릴레이) + (현장에 따라) 간편 유전압 출력 혼재 | 공동현관/인터폰/경비 연동은 범용성 때문에 Dry Contact가 강하고, 소형 키패드/간편 컨트롤러는 12V 출력형(Wet)도 많이 씀 |
| 미국 | 무전압 접점(릴레이 Form-C) + 별도 락 전원(PSU) 조합이 표준에 가까움 | 출입통제 패널/전원공급기/락을 분리 설계하는 관행이 강해, 연동은 Dry Contact 중심 |
| 일본 | 무전압 접점(a접점/b접점) 표기가 매우 흔함 (도어폰/인터폰/전기정 조작기) | “무전압 a접점”처럼 접점 신호로 제어하는 생태계가 강함. 락 전원은 전기정 조작기/전원부에서 별도로 구성하는 케이스가 많음 |
| 중국 | Dry/Wet 선택형(설정으로 전환) 또는 양쪽 다 제공하는 컨트롤러를 자주 봄 | 설치 단순성을 위해 Wet(전압 출력)도 널리 쓰면서, 시스템 연동을 위해 Dry(릴레이)도 같이 제공하는 제품군이 많음 |
현장 결론(딱 1줄)
여러 업체/장비가 섞이는 현장일수록 Dry Contact(무전압 접점)이 제일 안전하고, “빨리 붙여야 하는 단일 현장”에서는 Wet(유전압)이 편하지만 전류/전압강하/공통접지 이슈를 반드시 체크합니다.
6) 참고(실무에서 꼭 확인할 5가지)
- 락 전류: 스트라이크/전기정/마그락 구동 전류는 생각보다 큼(전압강하 포함)
- NO/NC 선택: Fail-Safe/Fail-Secure와 맞물려 동작이 뒤집힐 수 있음
- COM 선결선 여부: “무전압인데 12V가 나온다” 대부분이 COM에 전원 인가된 상태
- 접점 용량: 릴레이 접점 정격(전압/전류)을 넘기면 접점 용착/불량 가능
- 서지/역기전력: 코일 부하는 서지 대응(다이오드/스너버/전원부 보호) 고려
