요약: 일본향 디지털도어락 개발은 제품 본체보다 먼저 실제 현관문 구조를 확인하는 것에서 시작한다. 일본 현관문의 기존 모티스에 맞춰 가공된 키리카키(切欠き·절결부)는 한국 디지털도어락용 모티스와 구조·설치 규격이 달라 한국형 모티스를 일반적으로 그대로 설치하기 어렵다. 따라서 기존 키리카키와 모티스, Face Plate, 문두께, 문틀과 스트라이크 구조를 먼저 확인하고 이에 맞게 제품의 기구구조와 설치방식을 현지화해야 한다. 또한 일본 현관문에는 푸쉬풀 도어, 1도어 2락, Door Guard, 친자문·양개문, 슬라이딩 도어, 깊은 문틀 단차와 Weatherstrip 등 다양한 구조가 적용된다. 여기에 지진에 따른 문틀 변형, 태풍·강풍과 해안 지역의 염분 환경까지 고려하면 잠금부의 맞물림과 외장·금속부품의 내식성도 함께 검토해야 한다. 이 글은 YKK 쇼룸에서 확인한 일본 현관문 구조와 JK Corporation의 일본향 디지털도어락 개발 경험을 바탕으로 이러한 차이가 실제 제품 개발에 어떤 영향을 주는지 정리한다.
일본 현관문 구조와 디지털도어락
지진·태풍·바닷바람까지 고려해야 하는 이유

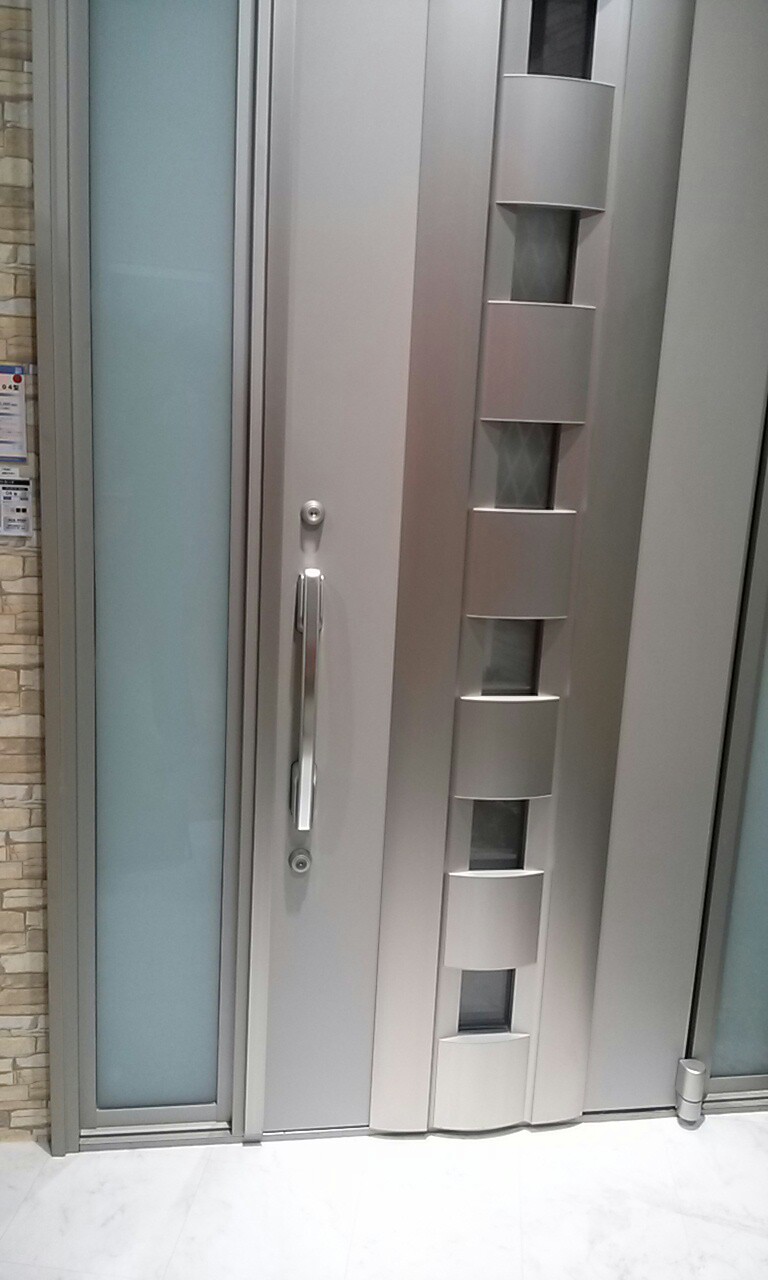

YKK 쇼룸의 일본 주거용 푸쉬풀 현관문
1. 일본용 디지털도어락은 도어부터 봐야 한다
2014년 1월 JK Corporation은 일본 도쿄 시나가와의 YKK 쇼룸을 방문했다. 단순히 현관문 디자인을 보기 위한 것이 아니라 한국에서 개발한 디지털도어락을 일본에 적용하려면 어떤 도어 구조와 설치조건을 해결해야 하는지를 실제 문을 보면서 확인하기 위한 조사였다.
이윤석 대표는 일본 주재 시절부터 일본 도어락 시장을 담당하며 MIWA LOCK, YKK, 당시 TOSTEM 등 일본의 도어·도어락 구조를 지속적으로 조사해 왔다. JK Corporation 설립 이후에도 일본향 제품을 개발하면서 이러한 현장 이해를 제품 요구사양과 설치조건에 반영해 왔다.
한국과 일본은 도어와 잠금장치의 설치방식이 다르다. 따라서 일본용 디지털도어락은 한국 제품의 메뉴나 인증수단만 바꾸는 것이 아니라 일본 현관문의 실제 구조를 기준으로 기구와 설치방식을 다시 검토해야 한다.
2. 한국형 모티스는 일본의 기존 키리카키에 그대로 맞지 않는다
일본 현관문에는 기존 모티스에 맞춰 가공된 키리카키(切欠き·절결부)가 있다. 한국에서 흔히 말하는 ‘모티스(Mortise)’라는 부품을 일본에서는 일반적으로 ‘락케이스(Lock Case)’라고 부른다.
일본과 한국은 모티스의 구조와 설치 규격이 서로 다르기 때문에 한국형 디지털도어락의 모티스를 일본 현관문의 기존 키리카키에 그대로 넣어 교체하기는 일반적으로 어렵다.
따라서 일본향 디지털도어락을 개발할 때는 기존 키리카키의 형상과 크기를 먼저 확인하고, 그 조건에 맞게 모티스와 Face Plate(프론트 플레이트)를 구성해야 한다. 백셋, 타공 규격, 문두께와 스트라이크 위치도 함께 확인해야 한다.
이러한 확인은 기존 기계식 락을 활용하는 retrofit형 제품에서도 필요하다. 예를 들어 MIWA의 PiACK II는 기존 MIWA 기계식 락의 실린더와 썸턴을 교체하는 방식이지만, 적용 가능한 락케이스 종류와 문두께·백셋 조건이 정해져 있고 기존 문틀이나 Door Guard와의 간섭 여부도 사전에 확인하도록 하고 있다. 즉, 기존 도어를 크게 바꾸지 않는 retrofit형 제품이라도 도어와 락케이스의 구조적 호환성 확인이 먼저 필요하다.
JK Corporation의 개발 경험
JK Corporation의 일본향 디지털도어락 개발에서도 기존 일본 모티스가 설치된 문에 대응하기 위해 키리카키와 설치 위치를 기준으로 모티스와 Face Plate의 구조를 조정해 왔다.
또한 실제 문두께에 따라 본체 체결조건과 설치부품이 달라질 수 있으므로, 도면상의 기준치뿐 아니라 실제 적용 도어의 치수를 확인하는 과정이 중요하다.
핵심은 일본 문을 한국 제품에 맞추는 것이 아니라 일본의 기존 도어 구조를 제품 요구사양으로 반영하는 것이다.
이 때문에 일본향 제품은 도면상 치수만 확인하는 것으로 끝나지 않고 실제 도어나 동등한 설치조건에서 본체 조립, 체결상태와 잠금동작을 확인하는 과정이 중요하다.
3. 푸쉬풀·1도어 2락·Door Guard 등 다양한 현관문 구조
일본 현관문에서는 Push-Pull Handle, 상·하부 잠금장치, Door Guard 등이 하나의 도어 시스템 안에 함께 배치되는 사례를 볼 수 있다. 이런 구조에서는 새로운 디지털도어락 본체와 배터리 커버가 기존 핸들이나 Door Guard와 간섭하지 않는지 확인해야 한다. 또한 retrofit형 제품이라도 내부 배선을 통과시키고 정리할 공간이 충분한지 확인해야 하며, 도어 구조에 따라 추가 가공이 필요할 수 있다.

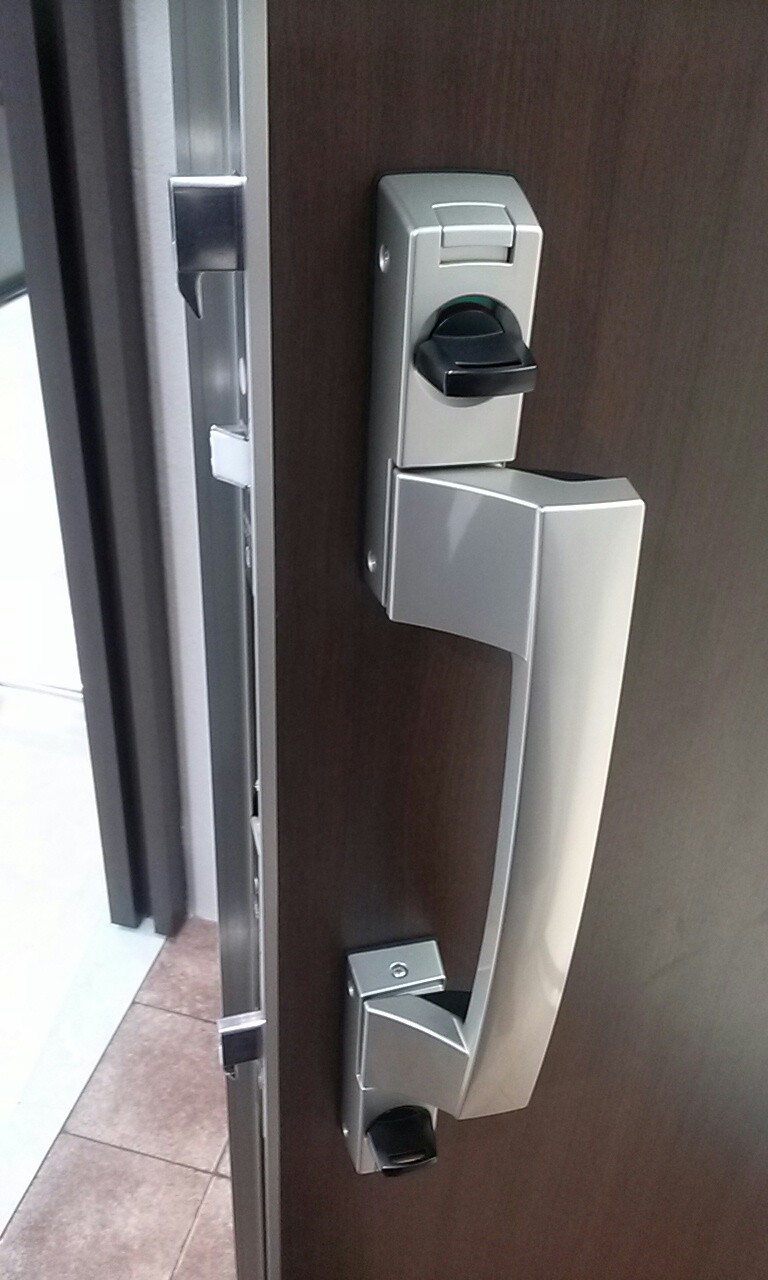

푸쉬풀 핸들과 갈고리형 데드볼트

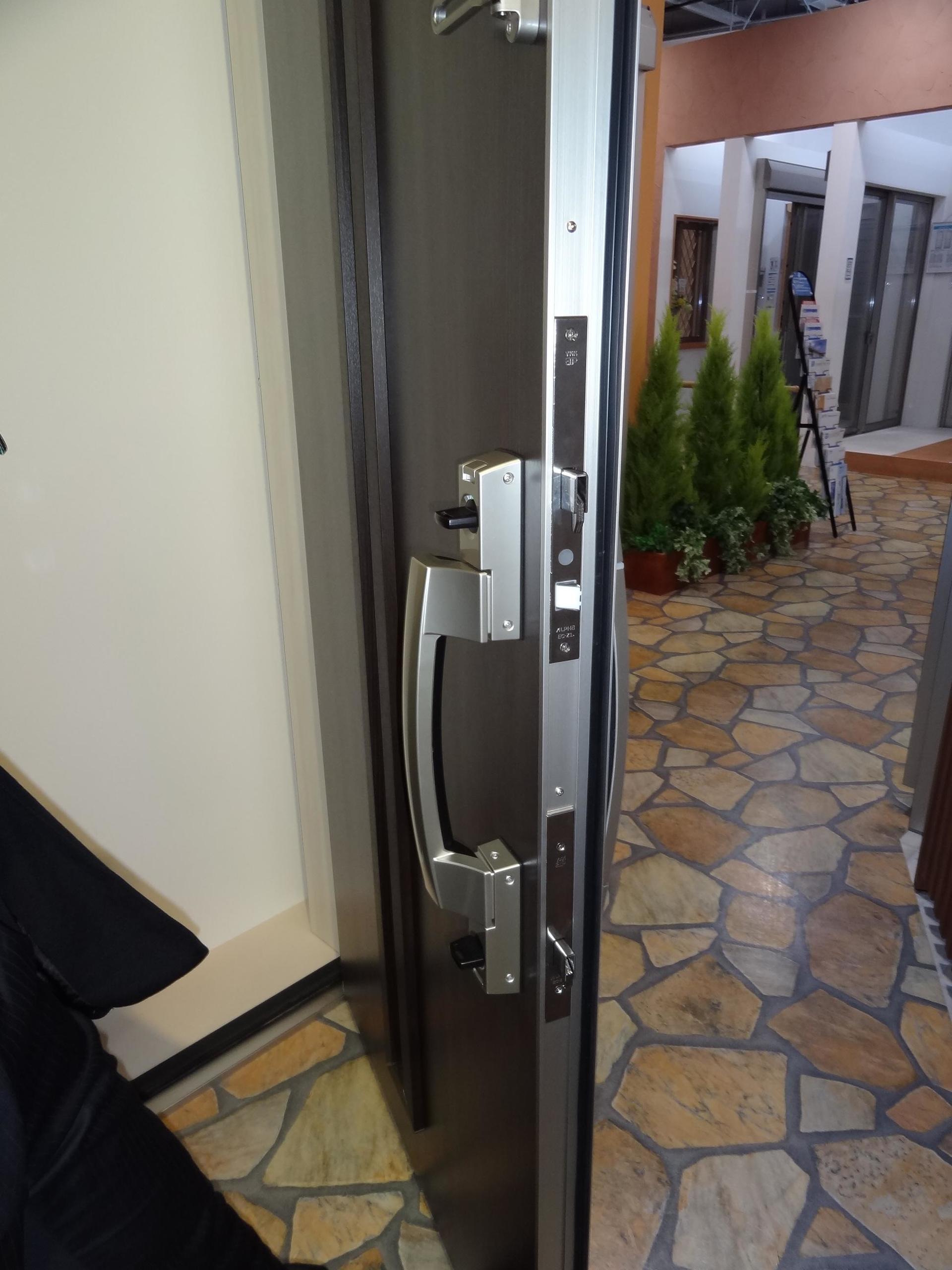

푸쉬풀 핸들과 1도어 2락 구성

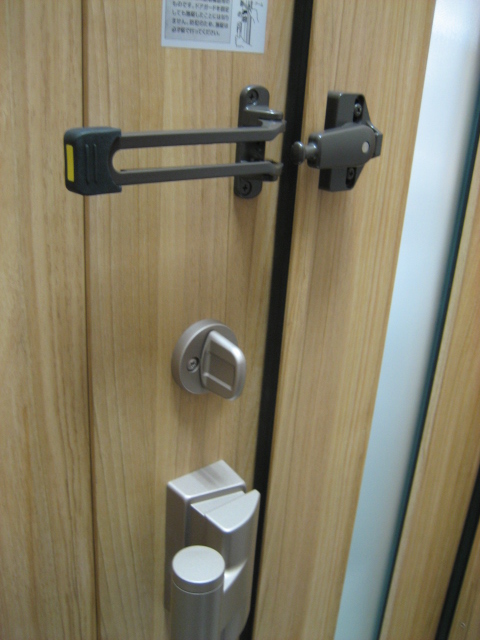

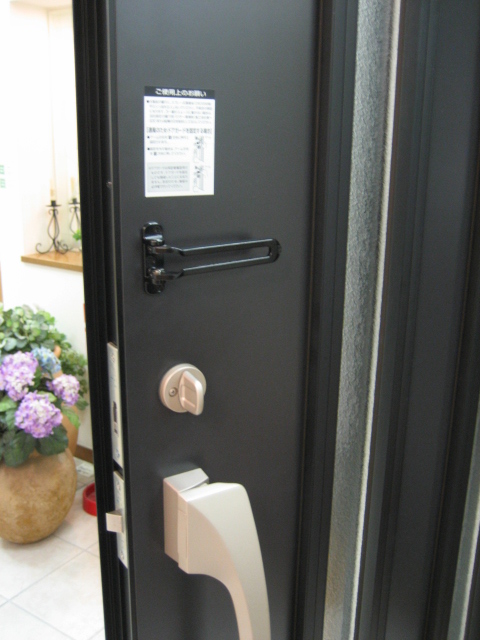

일본 현관문의 Door Guard
일본 주거용 친자문 구조
일본에서도 단독주택과 아파트·맨션은 사용하는 현관문의 구조가 다를 수 있다. 따라서 실제 제품을 적용할 때는 건물 형태만으로 판단하지 않고 해당 도어의 구조를 직접 확인해야 한다.
1도어 2락의 잠금·해제 방식이나 리모컨 연동 등 무선기능은 제품마다 다르므로, 자세한 내용은 디지털도어락의 무선통신 – RF 리모컨·연동기·Bluetooth(BLE)·Wi-Fi의 차이와 적용 구조에서 별도로 설명한다.
4. 슬라이딩 도어와 갈고리형 데드볼트

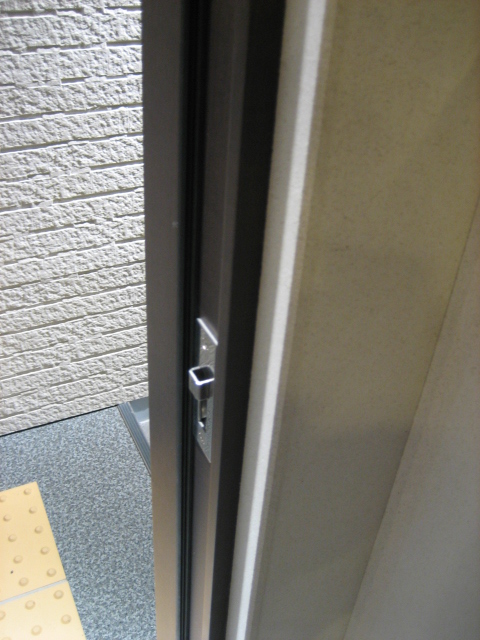

슬라이딩 도어용 갈고리형 스트라이크

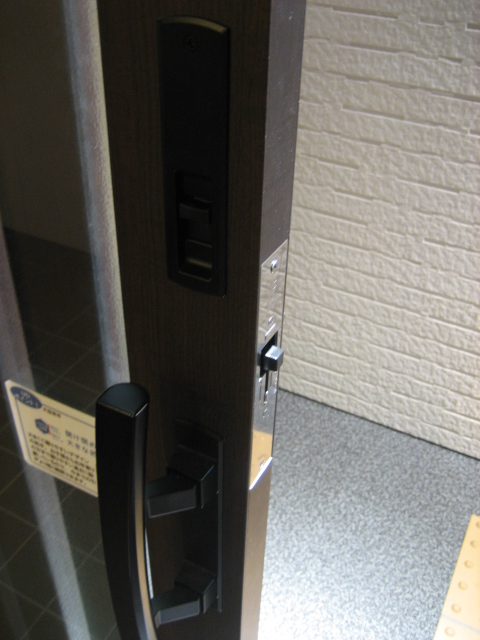

갈고리형 데드볼트가 적용된 슬라이딩 도어
슬라이딩 도어에는 갈고리형 데드볼트가 사용되는 사례가 있다. 갈고리가 스트라이크 안쪽으로 걸리면서 슬라이딩 방향이나 문짝이 벌어지는 움직임에 대응하는 구조이다.
실제 제품 적용에서는 볼트 형상만 보는 것이 아니라 스트라이크의 형상과 깊이, 문틀 구조와 잠금방향을 함께 확인해야 한다.
5. 문틀 단차와 Weatherstrip은 스트라이크 설치에 영향을 준다
일본 현관문에서 모티스와 함께 중요하게 확인해야 하는 부분이 문틀과 스트라이크 구조이다.
스트라이크 설치에 영향을 주는 문틀 단차

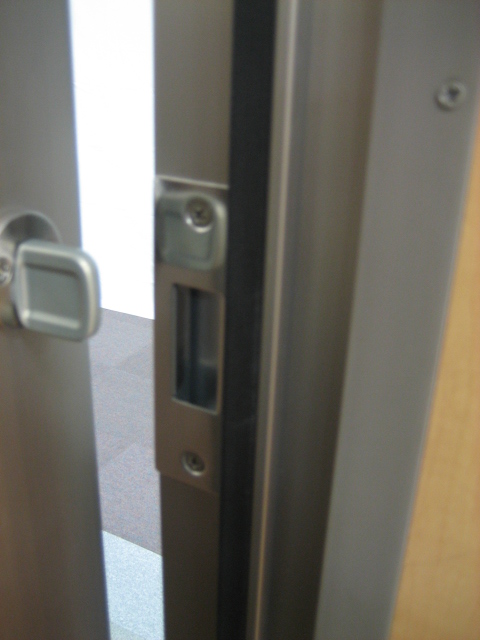

스트라이크 설치 위치와 문틀 형상
문틀 둘레의 Weatherstrip
문짝과 문틀의 단차가 크면 데드볼트와 래치가 정확하게 맞물릴 수 있도록 문틀 형상에 맞는 스트라이크와 설치방식을 별도로 검토해야 한다.
Weatherstrip은 기밀성과 단열, 빗물 유입 억제에 필요하지만 문이 닫힐 때 압축되면서 문짝의 최종 위치와 닫힘 저항에 영향을 준다. 따라서 스트라이크 위치도 실제 문이 닫힌 상태를 기준으로 확인해야 한다.
6. 지진·태풍·바닷바람까지 고려해야 한다
일본향 디지털도어락에서는 문 구조뿐 아니라 지진과 설치 지역의 외기환경도 함께 고려할 필요가 있다. 특히 지진은 도어락 전자회로보다 먼저 문짝과 문틀의 상대 위치에 영향을 줄 수 있다.
일본에서 말하는 ‘대진(対震) 현관문’
일본 도어 업계에서는 건축물 자체의 내진성뿐 아니라, 지진으로 문틀이 변형되었을 때도 현관문을 열 수 있도록 하는 대진(対震) 성능을 별도로 다루기도 한다.
YKK AP의 대진 현관문 자료에서도 지진으로 문틀이 변형되면 문이 열리지 않거나 잠금에 영향을 줄 수 있으며, 대진 스트라이크는 문틀 변형 시 데드볼트가 스트라이크에 강하게 물리는 현상을 줄이기 위한 구조를 사용한다.
모든 일본 현관문이 대진 사양이라는 뜻은 아니다. 다만 디지털도어락도 문과 스트라이크를 포함한 하나의 잠금 시스템이므로, 문틀 변형으로 스트라이크와 데드볼트의 상대 위치가 달라질 경우 잠금·해제 하중과 작동 안정성에 영향을 줄 수 있다는 점을 이해해야 한다.
태풍이나 강풍에 노출되는 장소에서는 문이 강하게 열리거나 닫히면서 문짝·문틀·도어 하드웨어에 하중이 가해질 수 있다. 또한 해안 지역에서는 비바람과 염분이 도어락 외장과 금속부품에 반복적으로 영향을 줄 수 있으므로 설치환경에 맞는 표면처리와 내식성도 중요하다.
표면처리는 단순한 외관 문제가 아니다
JK Corporation의 도어락 사업 경험에서도 전자기능과 무관한 크롬 도금 외관 문제가 대규모 현장의 품질문제로 이어진 사례가 있었다. 실제 설치환경에 맞는 도장·도금과 내식성 기준도 제품 기능만큼 중요하다.
방수·방진 구조와 관련한 자세한 내용은 방수·방진(IP) 규격 이해 그리고 디지털도어락이 생활방수 중심인 이유에서 별도로 설명한다.
이러한 도어 구조와 설치환경 검토를 마친 뒤 실제 일본 시장에 제품을 공급하려면 무선기능, 전원구성, 제품 용도에 따라 적용되는 인증과 법규도 함께 확인해야 한다. 일본 수출 시 검토해야 할 技適·PSE·CP마크와 일본의 스마트락·디지털도어락 관련 법규는 별도 글에서 정리한다.
JK Corporation의 일본향 디지털도어락 개발에서 가장 먼저 확인하는 것은 실제 도어다. 기존 모티스와 키리카키, Face Plate, 문두께, 문틀과 스트라이크 구조를 파악하고 그 조건을 제품 사양과 기구설계에 반영해야 한다. 일본향 제품 개발은 한국 제품을 단순히 수출하는 것이 아니라 일본의 실제 도어 구조와 설치환경에 맞게 제품을 다시 구성하고 검증하는 과정이다.
English Summary
Digital door locks designed for Korean doors generally cannot be fitted directly into the existing lock cutouts of Japanese entrance doors because the mortise and cutout structures differ. In Japan, the mortise unit is commonly referred to as a “lock case.” Development for Japan therefore begins by examining the actual door, existing mortise, cutout, face plate, door thickness, frame and strike, and adapting the product structure to those conditions. Even retrofit-type products that reuse an existing mechanical lock may require compatibility checks for the lock case, door thickness, backset, Door Guard interference and internal wiring space. Japanese entrance doors may also use push-pull handles, one-door two-lock systems, hook deadbolts, Door Guards, weatherstrips and sliding-door structures. Earthquake-induced frame deformation can affect the relationship between the strike and deadbolt, while typhoons, strong winds and salt-bearing coastal air can affect operation and corrosion resistance. JK Corporation therefore treats the actual door and installation environment as the starting point for product development.
※ 본 글은 JK Corporation의 일본 시장 경험과 일본향 디지털도어락 개발·현지화 경험, YKK 쇼룸 조사 기록을 바탕으로 작성했다. 일본 현관문의 구조는 주택 형태와 도어 제품에 따라 다르므로 실제 제품 개발과 설치에서는 해당 도어와 도어락의 최신 도면, 제조사 공식자료와 설치환경을 별도로 확인해야 한다.
