요약: 카드리더나 인터폰에서 문 열림 명령이 정상적으로 전달되었는데도 문이 열리지 않는다면 전기스트라이크 자체보다 문틀 가공, 볼트 맞물림이나 배선 조건이 원인일 수 있다.
Electric Strike(전기스트라이크)는 문틀에서 래치나 데드볼트를 전기적으로 해제하는 출입통제용 도어 하드웨어이다.
미와락(MIWA LOCK) AS 시리즈는
ASR·AST·ASE 타입으로 구분되며, 안정적인 설치를 위해서는
문틀 절개, 전선관, 배선 여유, 커넥터 위치, 2선 변환 어댑터 수납 공간과 공사 범위를 함께 검토해야 한다. 특히 점검과 교체를 위해 전기스트라이크를 문틀 밖으로 꺼낼 수 있도록 약 300mm의 배선 여유를 확보하는 것이 중요하다.
MIWA 전기스트라이크 설치 구조 이해하기
문틀 가공·배선·시공 포인트

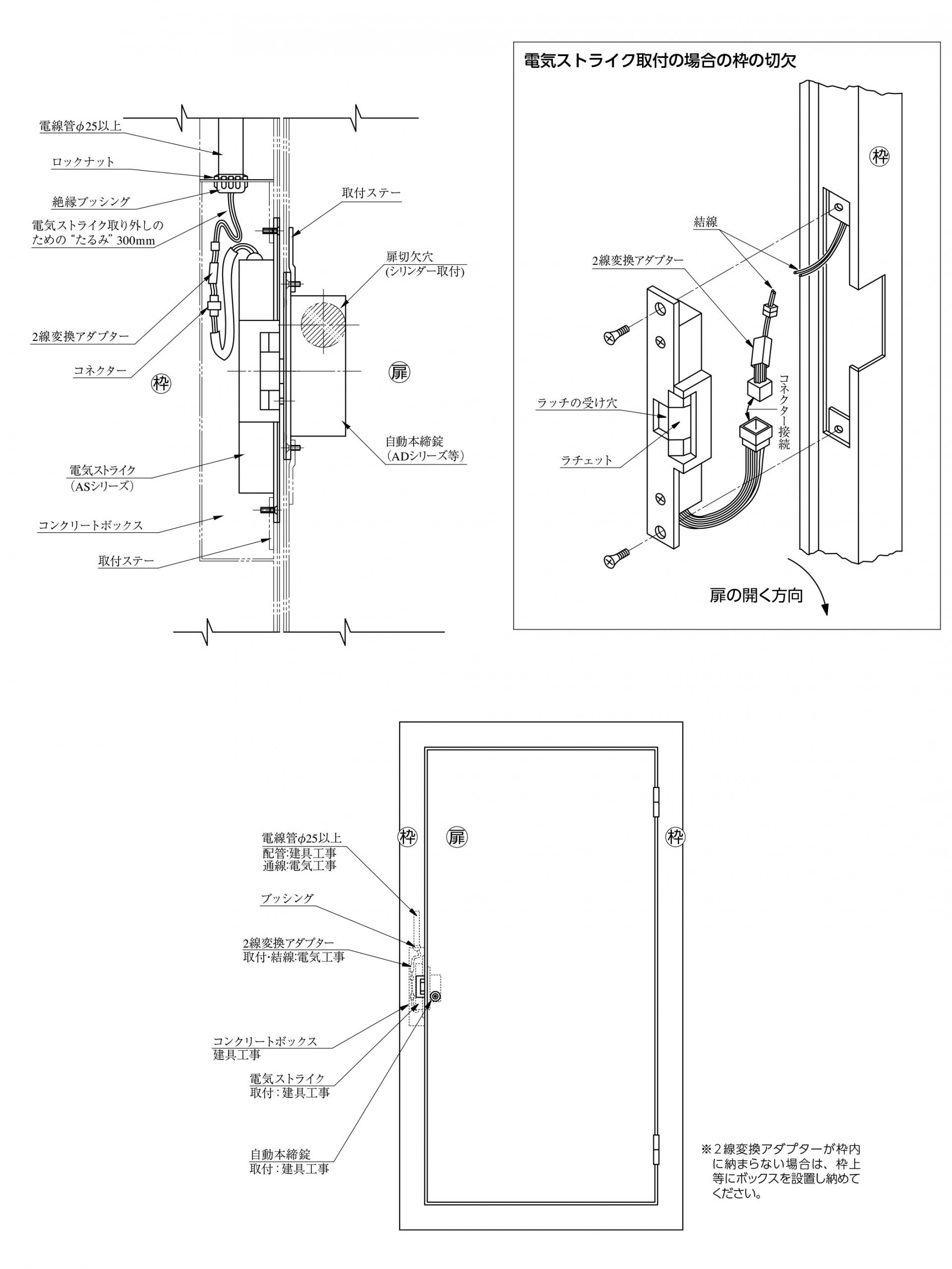

MIWA AS 시리즈 전기스트라이크 설치 방법과 공사 구분
전기스트라이크 설치 검토 순서
전기스트라이크는 제품을 고른 뒤 문틀에 끼워 넣는 부품이 아니다. 먼저 어떤 방식으로 잠금과 해제가 이루어지는지 정하고, 그 다음 문틀 가공과 배선, 마지막으로 유지보수 공간까지 순서대로 확인해야 한다.
- 적용 모델 확인: ASR·AST·ASE의 동작 방식과 현장 목적을 확인한다.
- 문틀 구조 확인: 절개 위치, 매입 깊이와 볼트 맞물림 위치를 확인한다.
- 배관·배선 계획: 전선관, 커넥터, 어댑터 공간과 약 300mm의 여유선을 확보한다.
- 연동·유지보수 검증: 컨트롤러 연동과 설치 후 탈거·점검 가능 여부를 확인한다.
1. 전기스트라이크란 무엇인가?
출입문이 잠긴 상태에서 카드리더에 카드를 대거나 인터폰의 문 열림 버튼을 누르면, 문틀 안쪽에서 잠금이 풀리며 문을 밀어 열 수 있는 구조가 있다. 이때 문짝의 잠금장치를 직접 움직이는 것이 아니라 문틀에서 래치나 데드볼트를 잡고 있던 부분을 해제한다.
이 장치가 Electric Strike(전기스트라이크)이다. 일반적인 스트라이크가 데드볼트나 래치볼트를 물리적으로 받아주는 고정 부품이라면, 전기스트라이크는 출입통제 컨트롤러, 인터폰, 카드리더와 퇴실 버튼 등의 신호를 받아 문틀 쪽 잠금 맞물림을 전기적으로 해제하는 장치이다.
문 안에 설치된 잠금장치 본체를 전기적으로 움직이는 방식과 달리, 전기스트라이크는 문틀에서 볼트 또는 래치를 받아주는 부분을 전기 신호로 해제한다.
따라서 제품 사양뿐 아니라 잠금장치의 볼트 위치, 문틀 형상, 출입통제 컨트롤러와 배선 조건이 함께 맞아야 안정적으로 작동한다.
카드리더나 인터폰의 문 열림 출력이 무전압 접점(Dry Contact)이라면 그 접점 자체가 AS 시리즈에 전원을 공급하는 것은 아니다. AS 시리즈는 DC24V 전원을 사용하는 솔레노이드식 전기스트라이크이므로, 제어기의 출력 정격과 회로 구성에 따라 별도 전원공급기와 릴레이 또는 MIWA 제어 시스템을 통해 구동하는 방식으로 설계해야 한다.
이것만 먼저 기억하면 된다
전기스트라이크 = 문짝의 잠금장치를 직접 움직이는 장치가 아니라 문틀에서 래치나 데드볼트를 받아주는 부분을 전기적으로 해제하는 장치이다. 그래서 제품 사양만큼 문틀 가공과 배선 계획이 중요하다.
2. MIWA AS 시리즈는 어떤 제품인가?
MIWA AS 시리즈는 자동잠금 도어록 또는 자동본체정과 조합하여 사용하는 문틀 측 전기스트라이크 제품군이다. 문이 닫히면 잠금장치의 래치나 데드볼트가 전기스트라이크에 걸리고, 외부에서 해정 명령이 전달되면 해당 모델의 동작 방식에 따라 스트라이크가 해제되어 출입할 수 있다.
제품을 선정할 때는 전압이나 외형만 보는 것이 아니라 문 방향, 문틀 재질, 조합 잠금장치와의 위치 관계, 배선 공간, 정전 시 동작과 출입통제 방식을 함께 확인해야 한다.
실무 포인트
같은 모델이라도 문틀 절개 위치, 배선 여유, 어댑터 수납 공간과 조합 잠금장치의 볼트 위치가 맞지 않으면 정상 작동이나 유지보수가 어려울 수 있다.
2026 MIWA 카탈로그 기준 주요 전기 사양
- 정격전압: DC24V(±20%)
- 솔레노이드 전류: ASE 0.9A(±20%), AST·ASR 0.3A(±20%)
- 통전시간: ASE 순간 통전 0.5~3초, AST·ASR 연속 통전
- 사용온도: -10℃~+50℃, 결로·동결이 없는 조건
- 방수성능: 없음
- 유효 치리: 6mm 이내
※ 실제 결선과 제어 방식은 적용 제어반, 조합 잠금장치와 현장 출입통제 시스템을 함께 확인해야 한다.
MIWA AS 시리즈 모델 구분
ASR·AST·ASE는 전기를 공급했을 때 잠기는지, 열리는지, 순간 통전으로 상태가 바뀌는지에 따라 동작 개념이 다르다. 2026 MIWA LOCK 종합카탈로그에서는 ASR을 통전 시 잠금형, AST를 통전 시 해정형, ASE를 순간 통전 해정형으로 구분한다. 실제 적용에서는 비상구인지 공용현관인지, 정전 시 어떤 상태가 필요한지와 현장 운영 방식을 함께 확인해야 한다.
모델별 동작 개념
| 모델 | 동작 개념 |
|---|
| ASE | 0.5~3초 순간 통전으로 해정되고, 프론트의 복귀 조작을 할 때까지 해정 상태를 유지하는 타입 |
| AST | 통전 중 해정되고 비통전 시 시정 상태로 복귀하는 타입 |
| ASR | 통전 중 시정되고 정전 시 해정되는 타입 |
적용 시 검토사항
| 모델 | 주요 검토 |
|---|
| ASE | 비상구 등 순간 통전 해정 후 수동 복귀를 전제로 운용하는 출입구. 해정 동작 시 측압 25kg 이하 조건도 확인해야 한다. |
| AST | 아파트 공용현관, 빌딩 통용구와 일반 출입통제 연동 출입구 |
| ASR | 정전 시 피난 안전을 우선하는 출입구 |
※ 실제 적용은 현장 규정, 전원·제어 방식과 조합 잠금장치의 사양을 기준으로 확정해야 한다.
3. 전기스트라이크 설치 구조

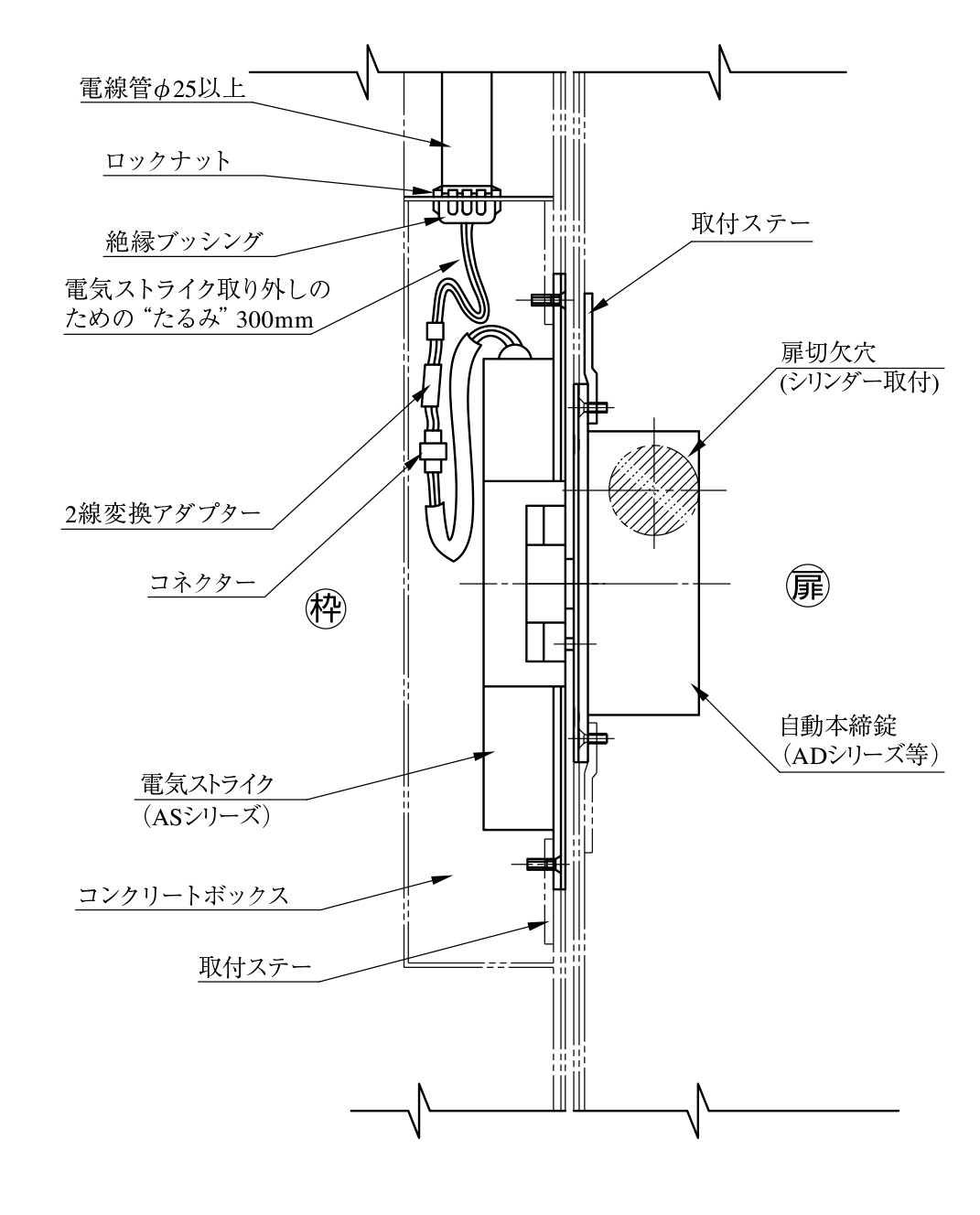

문틀 내부 설치 구조와 유지보수용 배선 여유
전기스트라이크 설치에서 가장 먼저 확인해야 할 부분은 문짝보다 문틀이다. 문에는 자동잠금장치의 래치 또는 데드볼트가 설치되고, 문틀에는 그 볼트를 받아주는 전기스트라이크가 설치된다.
문틀 내부에는 전기스트라이크뿐 아니라 전선관, 콘크리트 박스, 부싱, 커넥터와 2선 변환 어댑터 등이 함께 배치될 수 있다. 따라서 전기스트라이크는 단독 부품이 아니라 문틀과 배선 구조 안에 설치되는 시스템 부품으로 이해해야 한다.
4. 문틀 가공이 중요한 이유

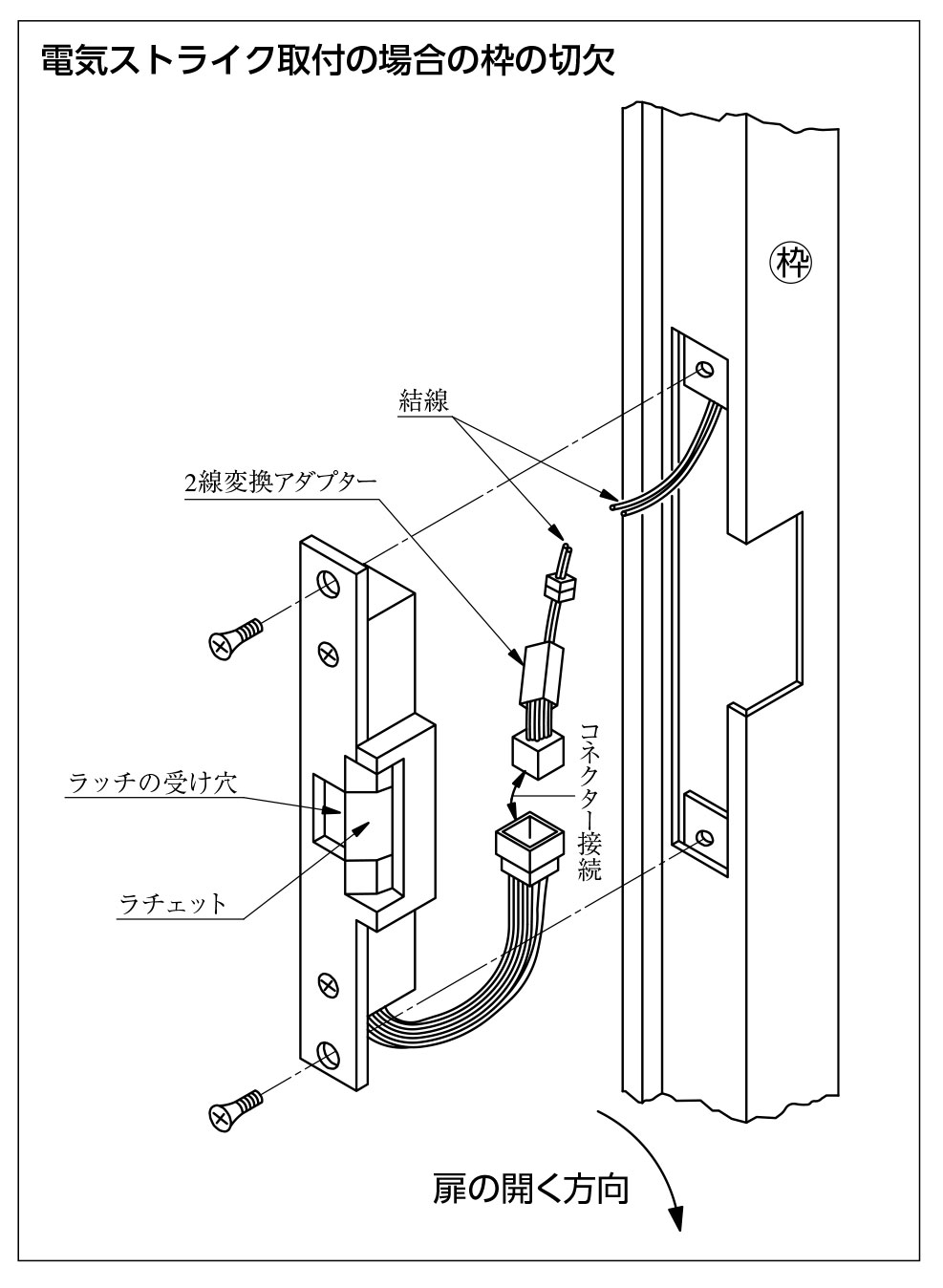

전기스트라이크 문틀 절개와 볼트 맞물림 구조
전기스트라이크는 래치 또는 데드볼트가 지정된 위치에 정확히 들어와야 정상적으로 작동한다. 따라서 문틀 절개 위치, 제품의 설치 높이, 볼트 받이 공간과 가동부의 방향을 정확히 맞추어야 한다.
문 방향이나 볼트 진행 위치를 확인하지 않고 가공하면 문이 닫히지 않거나, 전기 신호를 입력해도 볼트가 가동부에 걸려 정상적으로 열리지 않을 수 있다.
현장 확인 기준
문을 실제로 닫았을 때 래치와 데드볼트가 어느 위치와 각도로 진입하는지를 확인한 뒤 문틀을 가공해야 한다. 도면상 중심선만 확인하지 말고 문 처짐, 문틀 단차와 조립 공차도 함께 검토해야 한다.
5. 약 300mm의 배선 여유가 필요한 이유
설치 자료에는 전기스트라이크를 문틀에서 꺼내어 점검할 수 있도록 약 300mm의 여유선을 확보하는 조건이 표시되어 있다.
배선이 지나치게 짧으면 전기스트라이크를 탈거하는 순간 커넥터나 단자가 당겨져 단선될 수 있다. 문틀 안쪽에 결선부가 남아 있으면 점검 장비를 연결하거나 부품을 교체하기도 어렵다.
적절한 여유선을 확보하면 전기스트라이크를 문틀 밖으로 꺼낸 상태에서 전압, 결선과 작동 상태를 확인할 수 있어 유지보수가 쉬워진다.
유지보수 관점
설치 당일에는 짧은 배선도 문제가 없어 보일 수 있지만, 수년 뒤 부품 교체나 결선 점검 시 작업성에서 큰 차이가 발생한다. 여유선과 커넥터 위치는 초기 시공 단계에서 확보해야 한다.
6. 전선관과 어댑터 수납 공간
설치 자료에는 전선관을 Φ25 이상으로 준비하는 조건이 표시되어 있다. 문틀 내부에는 전원선뿐 아니라 커넥터, 2선 변환 어댑터, 절연 부싱과 고정부품이 들어갈 수 있기 때문이다. 2026 MIWA 카탈로그의 시스템 구성에서는 AD311 2선 변환 어댑터가 ASE·AST·ASR에 대응한다.
전선관과 박스가 너무 작거나 굴곡이 많으면 배선 인입이 어렵고, 여유선을 문틀 안에 정리하기도 어려워진다. 금속문틀에서는 날카로운 절개면으로부터 배선을 보호하기 위한 부싱과 절연 처리도 필요하다.
2선 변환 어댑터가 문틀 내부에 들어가지 않는 경우에는 문틀 상부나 점검이 가능한 위치에 별도 박스를 마련해야 한다. 과거 사용된 AD203은 2026 종합카탈로그에서 폐지품으로 안내되므로, 기존 현장의 교체나 증설에서는 현재 적용 가능한 어댑터와 제어반 구성을 다시 확인해야 한다.
설계 단계 확인사항
전기스트라이크 외형도만 확인하지 말고, 문틀 안에 커넥터와 어댑터를 수납하고 배선을 굽힘 반경에 맞게 정리할 수 있는지도 확인해야 한다.
7. 건축·전기·출입통제 공사의 역할

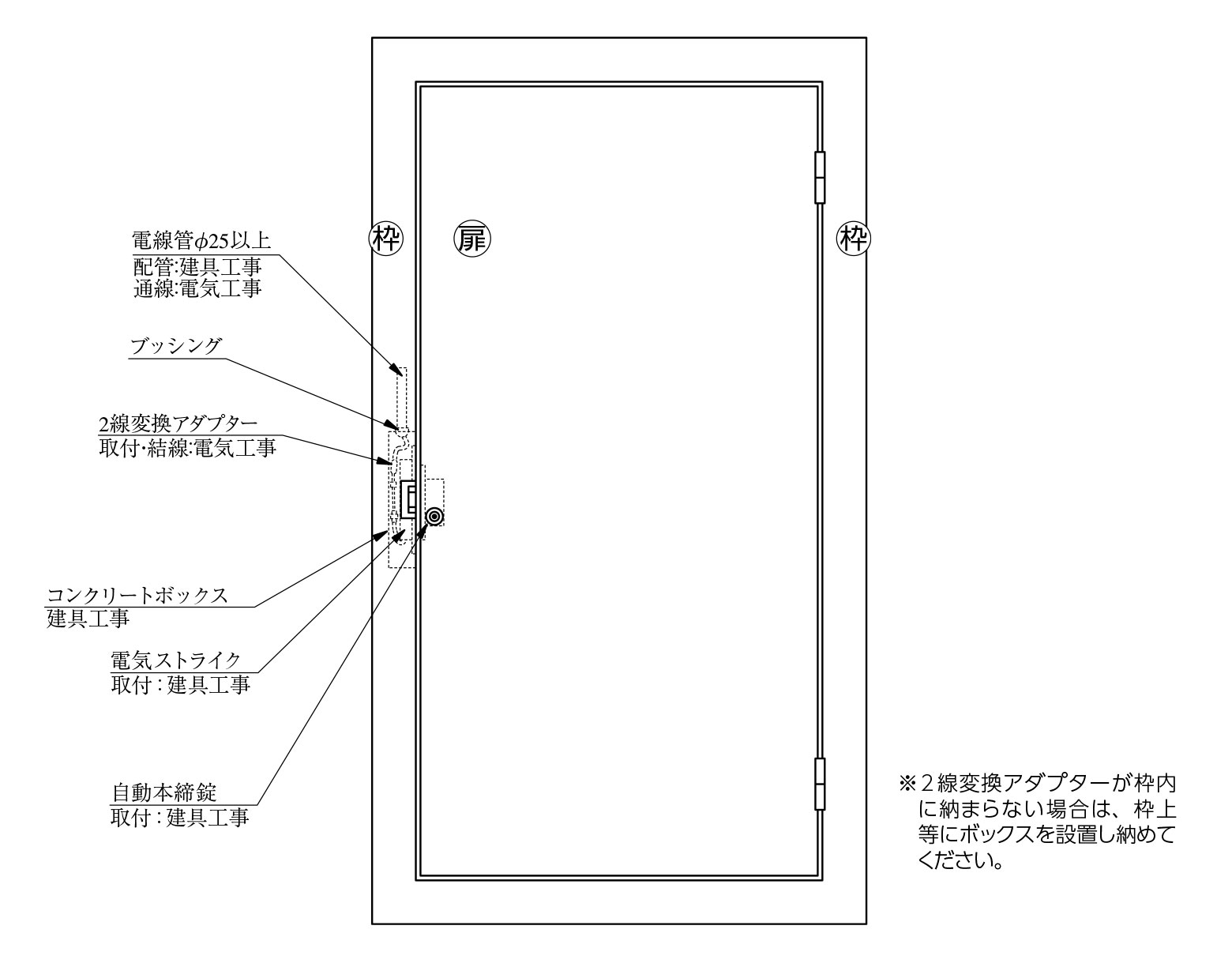

전기스트라이크 설치 공사 범위 구분
전기스트라이크 설치에는 문틀 제작과 절개, 배관, 배선, 결선과 출입통제 연동이 함께 필요하다. 현장에서는 건축·금속문 공사, 전기공사와 출입통제 공사의 책임 범위를 사전에 구분해야 한다.
공사별 주요 작업
전기스트라이크는 한 업체의 작업만으로 끝나지 않는 경우가 많다. 아래 표는 문틀을 만드는 공사, 전원을 준비하는 공사, 출입통제 장비를 연결하는 공사가 각각 어디까지 담당하는지를 쉽게 구분한 것이다.
| 공사 구분 | 주요 작업 |
|---|
| 건축·금속문 공사 | 문틀 절개, 매입 공간, 박스와 전선관 경로 확보 |
| 전기공사 | 배관·배선, 전원 공급, 커넥터와 어댑터 연결 |
| 출입통제 공사 | 컨트롤러, 카드리더, 인터폰과 퇴실 버튼 연동 |
공사별 주의사항
역할을 나누는 것만으로는 충분하지 않다. 각 공사 단계에서 다음 작업자가 사용할 공간과 배선을 남겨 두어야 재가공이나 재배선이 줄어든다.
| 공사 구분 | 주의사항 |
|---|
| 건축·금속문 공사 | 전기스트라이크 위치와 문 열림 방향을 제작 전에 확인 |
| 전기공사 | 전압, 극성, 절연과 약 300mm의 배선 여유 확인 |
| 출입통제 공사 | 시정·해정 논리, 정전 시 동작과 현장 운영 기준 확인 |
공사 범위가 불명확하면 문틀 절개는 완료됐지만 배관이 누락되거나, 배선은 인입됐지만 어댑터를 넣을 공간이 없는 문제가 발생할 수 있다.
8. 설치 전 체크리스트
설치 전에는 제품 모델만 확인하지 말고 문, 문틀, 전원, 배선과 유지보수 조건을 한 번에 확인하는 것이 좋다. 아래 표는 시공 전에 빠뜨리기 쉬운 항목을 실제 작업 순서에 맞춰 정리한 것이다.
| 확인 항목 | 확인 내용 |
|---|
| 모델 | ASR·AST·ASE 중 현장 운영과 정전 시 동작에 맞는 타입인지 확인 |
| 전원 | DC24V 정격과 모델별 소비전류, 현장 전원공급기·제어반 출력 정격 확인 |
| 문 방향 | 좌우 방향, 안팎 열림과 가동부 방향 확인 |
| 문틀 | 제품 매입 공간, 절개 위치, 문틀 재질과 보강 구조 확인 |
| 볼트 맞물림 | 조합 잠금장치의 래치 또는 데드볼트가 지정 위치에 들어오는지 확인 |
| 배관·배선 | 전선관, 박스, 배선 인입 방향과 절연 부싱 확인 |
| 여유선 | 제품을 문틀 밖으로 꺼낼 수 있도록 약 300mm의 여유선 확보 |
| 어댑터 공간 | 2선 변환 어댑터와 커넥터의 수납·점검 공간 확인 |
| 연동 장비 | 컨트롤러, 카드리더, 인터폰, 퇴실 버튼과의 결선 방식 확인 |
| 최종 시험 | 문 닫힘, 시정·해정, 정전 복귀와 반복 작동을 실제 문에서 확인 |
9. 제품 선정과 문틀 설계를 함께 진행해야 한다
전기스트라이크 설치는 제품을 문틀에 고정하는 작업만을 의미하지 않는다. 문틀 절개, 볼트 맞물림, 전선관, 어댑터 수납 공간, 유지보수용 여유선과 출입통제 연동이 함께 맞아야 한다.
신축이나 리모델링 현장에서는 문틀 제작업체, 전기공사업체와 출입통제 업체가 제품 선정 단계부터 도면을 공유해야 한다. 문틀 제작이 끝난 뒤 제품이 결정되면 절개 수정, 배선 재시공과 보강공사 비용이 발생할 수 있다.
최종 설치 후에는 문을 여러 차례 닫고 열면서 래치 또는 데드볼트의 진입 위치, 전기 해정, 정전 시 동작과 문 압력에 따른 작동 상태를 확인해야 한다.
JK Corporation의 적용 원칙
전기스트라이크는 제품 성능만큼 시공 품질이 중요한 출입통제용 보안 하드웨어이다. JK Corporation은 모델명과 전원 사양뿐 아니라 문틀 구조, 조합 잠금장치의 볼트 위치, 배선과 어댑터 공간, 공사 구분과 유지보수 동선을 함께 검토한다.
English Summary
An electric strike is a door-frame component that releases a latch or deadbolt through an access-control command. MIWA AS Series strikes use DC24V power: ASE is an intermittent-release type operated by a 0.5–3 second pulse, AST is energized-to-unlock, and ASR is energized-to-lock. Reliable operation depends on correct model selection, door-frame cutting, bolt alignment, conduit routing, wiring allowance, controller output, relay/power-supply design, connector and adapter space, and maintenance access. Approximately 300 mm of service wire should be provided so the strike can be removed for inspection. In current 2026 MIWA system configurations, the AD311 two-wire conversion adapter is used for ASE, AST and ASR; the older AD203 is listed as discontinued.
※ 본문 사양과 ASR·AST·ASE 구분은 2026 MIWA LOCK 종합카탈로그 제34판을 기준으로 확인했다. 실제 설치 방법과 공사 구분은 문틀 재질, 조합 잠금장치, 출입통제 시스템과 현장 공사 범위에 따라 달라질 수 있으므로 시공 전 최신 제조사 도면과 현장 조건을 함께 확인해야 한다.
