요약: 열쇠가 잘 돌아가고 실린더가 고급이어도 문틀이 약하거나 데드볼트와 스트라이크가 제대로 맞물리지 않으면 좋은 도어락이라고 보기 어렵다. 실제 방범성, 내구성과 물리보안 성능은
데드볼트, 모티스, 실린더, 썸턴, 레버핸들, 스트라이크, 문틀과 설치 품질이 함께 맞을 때 확보된다. 이 글은
MIWA LOCK 기술자료를 바탕으로 각 부품이 어떤 역할을 하고, 왜 하나의 잠금 시스템으로 함께 봐야 하는지를 설명한다.
좋은 도어락의 조건

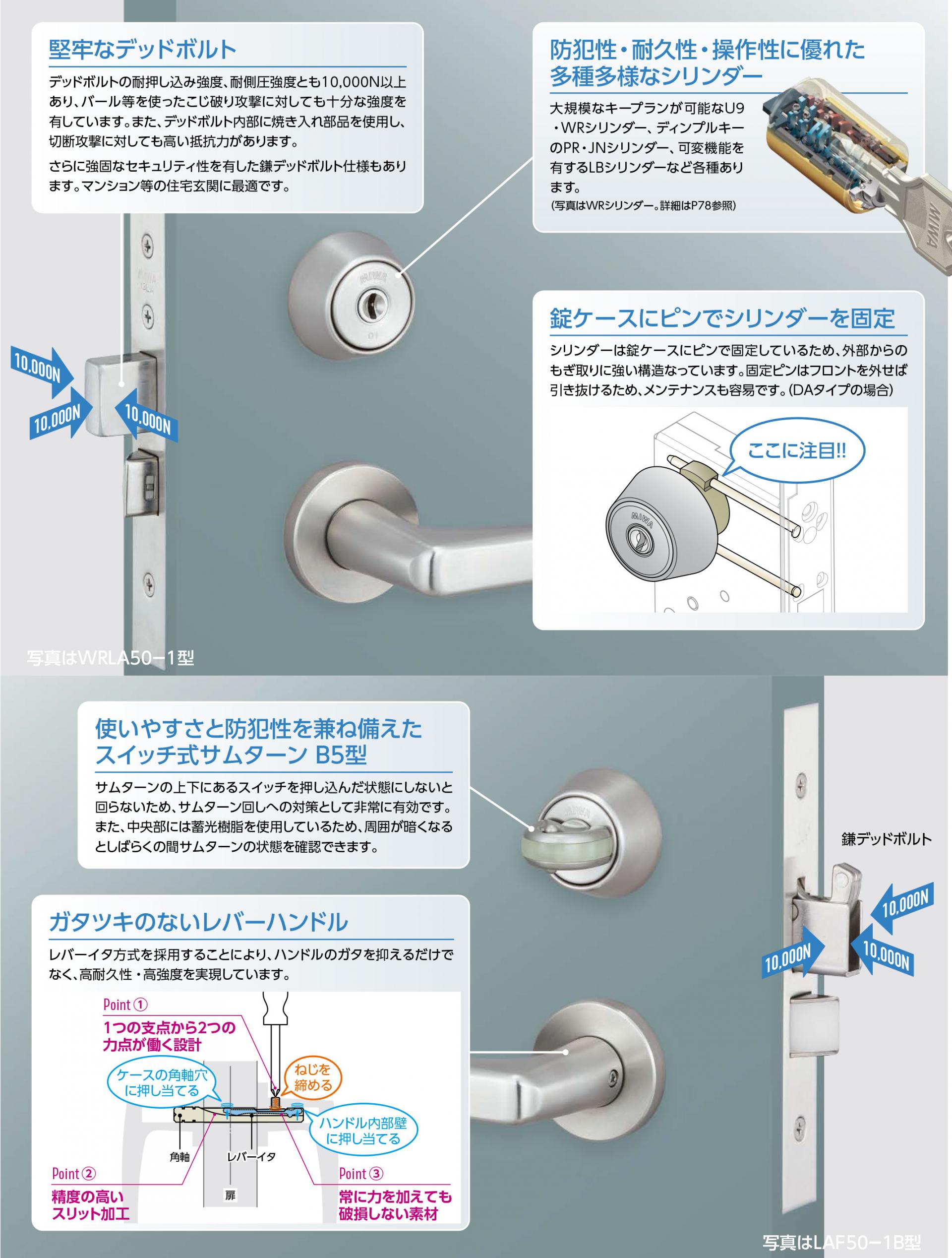

MIWA 데드볼트·실린더·썸턴·레버핸들 구조
MIWA 도어락의 주요 방범·내구 구조
좋은 도어락을 판단하는 기본 흐름
좋은 도어락은 한 부품의 등급만 보고 판단하지 않는다. 먼저 문을 실제로 잡아주는 잠금 구조를 보고, 그 다음 키와 실린더, 실내 조작부, 반복 내구성과 마지막 설치 상태까지 순서대로 확인하면 전체 구조를 이해하기 쉽다.
- 잠금 구조: 모티스, 데드볼트와 스트라이크가 안정적으로 맞물리는지 확인한다.
- 인증 구조: 실린더와 키시스템이 필요한 보안성과 관리성을 갖추었는지 확인한다.
- 실내 조작: 썸턴이 사용성과 외부 조작 방지 기능을 균형 있게 갖추었는지 확인한다.
- 반복 사용: 레버핸들, 스핀들과 락케이스가 장기간 안정적으로 작동하는지 확인한다.
- 현장 설치: 문두께, 백셋, 문틀, 스트라이크와 시공 정밀도를 함께 검토한다.
1. 도어락의 방범성은 실린더만으로 결정되지 않는다
도어락을 선택할 때는 열쇠 모양이 복잡한지, 실린더가 고급형인지부터 보는 경우가 많다. 그러나 침입자가 문을 공격할 때는 실린더만 노리는 것이 아니다. 문과 문틀을 벌리거나 데드볼트를 밀고, 썸턴을 외부에서 조작하거나 실린더와 핸들을 파손하는 방법도 사용될 수 있다.
실린더는 키를 식별하고 잠금장치를 움직이게 하는 중요한 부품이지만, 실제 침입 저항성이 실린더 하나만으로 완성되는 것은 아니다.
강제 개문은 피킹뿐 아니라 문틀 벌림, 데드볼트 밀어넣기, 측압, 썸턴 외부 조작, 실린더 뽑기와 핸들 파손 등 여러 방식으로 시도될 수 있다. 따라서 좋은 도어락은 개별 부품 하나가 강한 제품이 아니라 전체 잠금 구조가 함께 버티도록 설계된 제품이어야 한다.
이것만 먼저 기억하면 된다
좋은 도어락 = 좋은 실린더 하나가 아니라 잠금장치 + 문틀 + 조작부 + 설치 상태가 함께 버티는 구조이다.
2. 도어락은 하나의 잠금 시스템이다
좋은 도어락을 이해하려면 개별 부품보다 Locking System(잠금 시스템·여러 잠금 부품이 하나로 작동하는 구조) 전체를 보아야 한다. 문 안쪽에는 모티스(Mortise) 또는 락케이스가 설치되고, 외부에서는 실린더가 키의 회전을 전달하며 실내에서는 썸턴이 같은 역할을 한다.
실린더나 썸턴의 회전력은 락케이스 내부 기구를 통해 데드볼트와 래치볼트에 전달된다. 볼트는 문틀의 스트라이크와 맞물려 문을 고정한다.
따라서 실제 방범성은 실린더 보안성, 데드볼트 강도, 모티스 구조, 스트라이크 위치, 문틀 강도와 설치 정밀도가 함께 맞을 때 확보된다.
핵심 포인트
실린더나 데드볼트가 우수해도 스트라이크가 약한 문틀에 잘못 설치되어 있으면 전체 잠금 성능은 낮아질 수 있다.
3. 데드볼트 강도: 문을 실제로 잠그는 핵심 부품

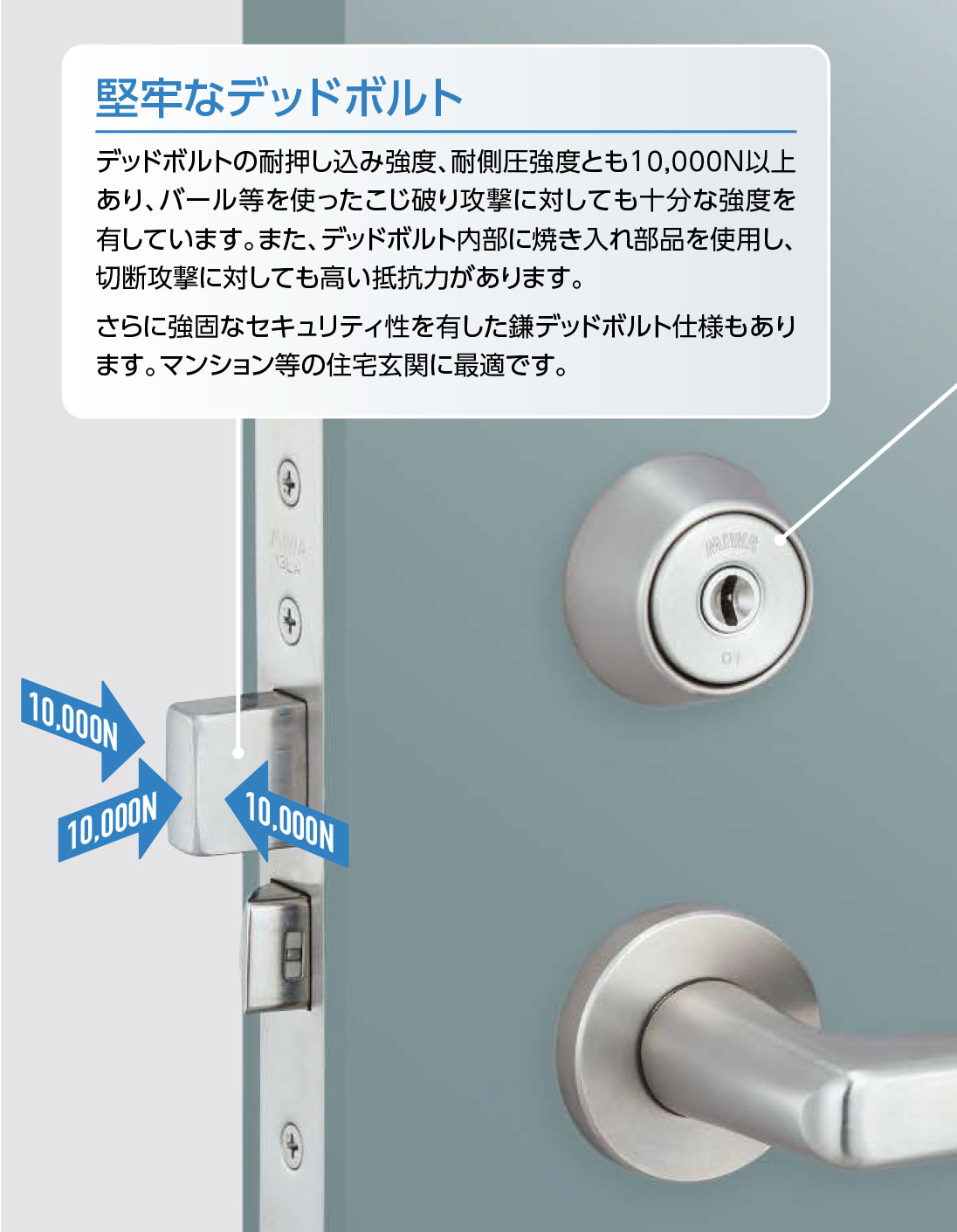

MIWA 데드볼트 강도 구조
문을 잠그면 문 안쪽에서 단단한 금속 볼트가 앞으로 나와 문틀 속으로 들어간다. 이 부품이 Deadbolt(데드볼트·문을 실제로 잠그는 주 잠금 볼트)이다. 손잡이 작동과 문 닫힘 상태를 유지하는 래치볼트와 달리 데드볼트는 주 잠금 기능을 담당한다.
데드볼트는 락케이스 내부에서 전후로 움직이고 문틀에 설치된 스트라이크와 맞물린다. 따라서 데드볼트의 강도는 모티스 구조, 스트라이크 고정 상태와 문틀 강도를 포함하여 평가해야 한다.
MIWA LOCK 기술자료에서는 해당 구조의 데드볼트 밀어넣기 강도와 측압 강도를 각각 10,000N 이상으로 설명한다. 이 수치는 자료에 제시된 해당 제품 구조와 시험 조건에 대한 값이며, 모든 MIWA 제품에 동일하게 적용된다고 일반화해서는 안 된다.
강도 항목의 의미
데드볼트 강도는 한 방향의 힘만 보는 것이 아니다. 아래 표는 볼트를 안쪽으로 밀어 넣는 힘과 문·문틀을 벌릴 때 옆에서 가해지는 힘을 구분한 것이다.
| 구분 | 의미 |
|---|
| 밀어넣기 강도 | 돌출된 데드볼트를 문 안쪽으로 강제로 밀어 넣는 힘에 대한 저항 |
| 측압 강도 | 데드볼트 옆면과 문틀 방향에서 가해지는 힘에 대한 저항 |
현장에서 보는 공격 대응
같은 강도 항목도 실제 현장에서는 공격 방식과 연결해서 이해하면 쉽다. 아래 표는 두 강도 항목이 어떤 강제 개문 상황과 관계되는지를 보여준다.
| 구분 | 현장 영향 |
|---|
| 밀어넣기 강도 | 볼트를 직접 밀어 잠금을 해제하려는 공격에 대한 버팀력 |
| 측압 강도 | 빠루나 지렛대로 문과 문틀을 벌리는 공격에 대한 대응 |
자료에서는 데드볼트 내부에 열처리 부품을 적용하여 절단 공격에 대한 저항성도 높인 구조를 설명한다. 데드볼트는 단순한 금속 막대가 아니라 형상, 재료, 열처리와 락케이스 결합 구조가 함께 설계되는 방범 부품이다.
4. 가마형 데드볼트: 문틀을 물어주는 갈고리형 구조

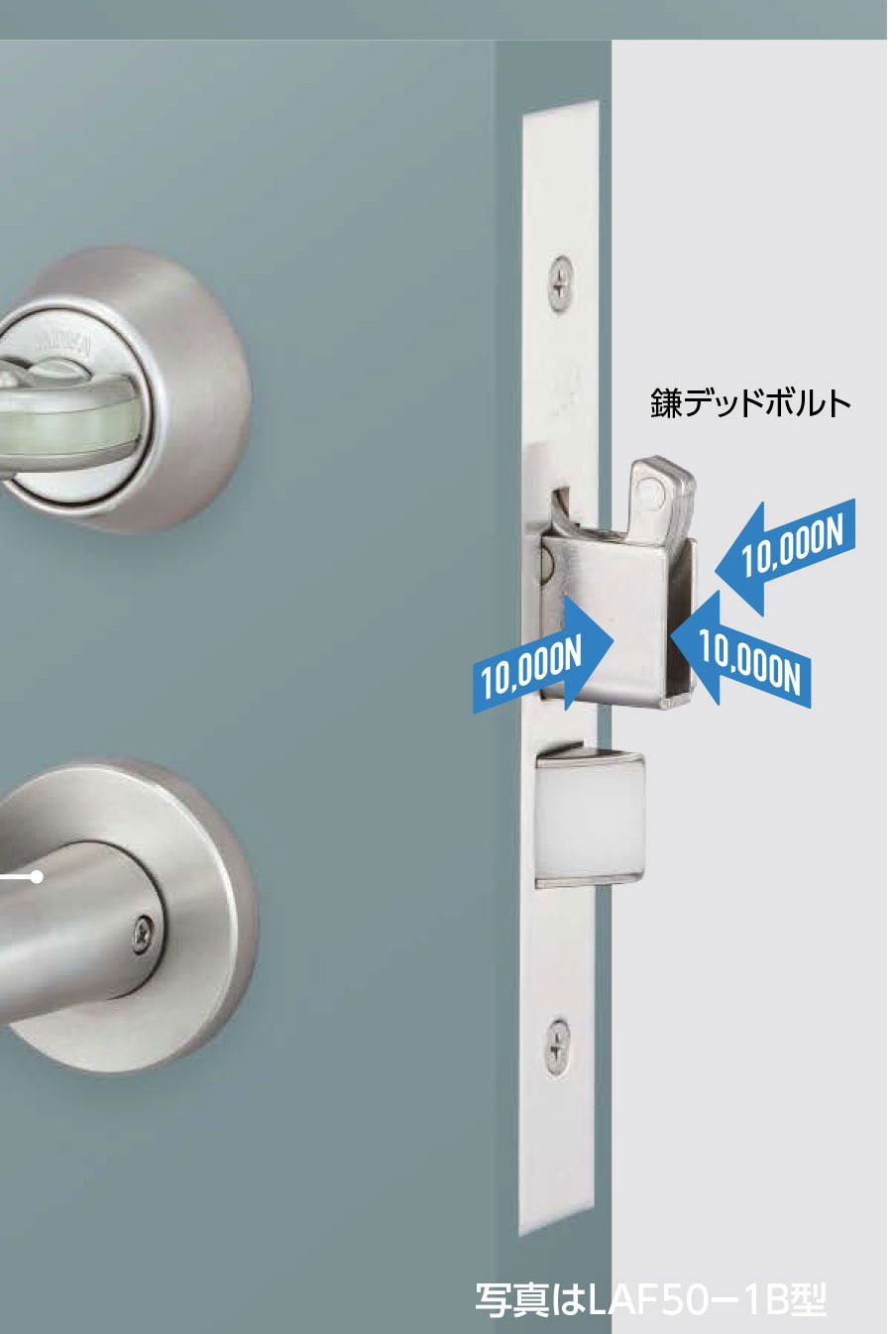

MIWA 가마형 데드볼트 구조
MIWA 자료에는 일반 직선형 데드볼트 외에 일본어로 鎌デッドボルト라고 부르는 구조가 소개된다. 여기서 鎌(가마)는 낫처럼 휘어진 형상을 뜻하며, 한국어로는 가마형 데드볼트 또는 이해하기 쉽게 Hook Deadbolt(갈고리형 데드볼트)라고 설명할 수 있다.
직선형과 갈고리형의 차이
직선형 데드볼트: 볼트가 문틀 안으로 직선 방향으로 들어가 문을 고정한다.
갈고리형 데드볼트: 볼트 끝부분이 회전하거나 갈고리처럼 움직여 스트라이크 내부를 물어 문짝이 문틀에서 벌어지는 움직임에 대응한다.
갈고리형 구조는 슬라이딩 도어, 공용현관과 같이 문짝의 벌어짐이나 이동 방향에 대한 저항이 필요한 곳에서 유용할 수 있다. 실제 적용에서는 볼트 형상뿐 아니라 전용 스트라이크, 문틀 보강과 볼트 이동 궤적을 함께 확인해야 한다.
5. 실린더 고정 방식: 뽑기 공격과 유지보수

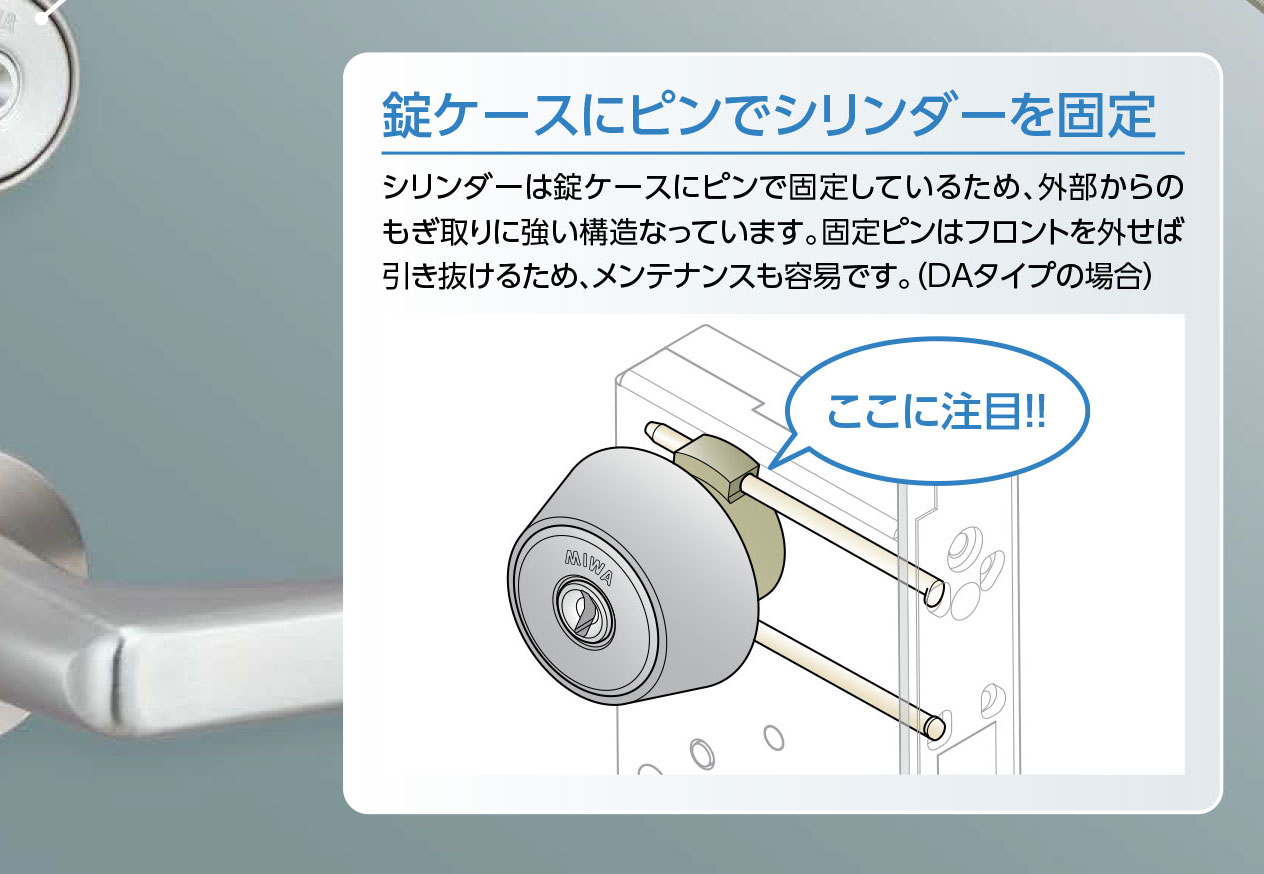

MIWA 실린더 고정핀 결합 구조
실린더는 외부에서 열쇠를 삽입하는 부품이므로 침입자가 직접 접근하기 쉬운 위치에 있다. 이 때문에 실린더 자체의 피킹 저항성뿐 아니라 락케이스에 어떤 방식으로 고정되는가도 중요하다.
실린더는 키의 회전을 내부 캠에 전달하고, 캠의 움직임은 모티스 내부 기구를 통해 데드볼트를 시정하거나 해정한다. 따라서 실린더는 키시스템과 락케이스를 연결하는 인증·구동 인터페이스이다.
MIWA 자료에는 LA·DA·MA·LH 계열 등에서 실린더를 락케이스에 고정핀으로 결합하는 구조가 소개된다. 이 방식은 외부에서 실린더를 잡아당기거나 비틀어 분리하려는 공격에 대응하면서, 문 측면의 프런트을 분리한 뒤 고정핀을 제거하여 실린더를 교체할 수 있도록 한다. 다만 MIWA의 모든 락케이스가 동일한 고정방식을 사용하는 것은 아니며, DN 계열처럼 나사체결 방식도 있으므로 실제 교체에서는 모델별 구조를 확인해야 한다.
실린더 고정 구조는 방범성뿐 아니라 교체 작업에도 영향을 준다. 아래 표는 외부 공격 저항, 결합 안정성과 유지보수라는 세 관점에서 이 구조를 정리한 것이다.
| 검토 요소 | 구조적 의미 |
|---|
| 방범성 | 실린더 뽑기, 비틀기와 외부 파손 공격에 대한 저항 |
| 결합 안정성 | 실린더, 문 표면 부품과 락케이스가 흔들리지 않도록 고정 |
| 유지보수성 | 프런트판과 고정핀을 이용한 실린더 단품 교체 가능성 |
실린더 교체 전 확인사항
실린더 종류만 맞는다고 교체할 수 있는 것은 아니다. 락케이스 모델, 프런트 각인, 문두께, 실린더 길이, 고정 방식, 캠 형상, 썸턴과 마스터키 구성을 함께 확인해야 한다.
일본 임대주택과 실린더 교체 관행
일본에서 근무하며 확인한 특징 중 하나는 임대주택의 입주자가 바뀔 때 실린더를 교체하는 관행이다. 이전 입주자가 보유한 열쇠로 출입할 가능성을 줄이기 위해 관리회사나 임대인이 입주 전 실린더 교체를 진행하는 경우가 있다.
임대계약 비용에 열쇠 교환비 또는 실린더 교환비가 별도 항목으로 포함되는 사례도 있으며, 관리회사와 거래하는 열쇠업자가 작업을 담당하는 경우가 많다.
이러한 시장 운영 방식은 일본 도어락에서 실린더 교체성과 부품 공급 지속성이 중요한 이유를 이해하는 데 도움이 된다. 다만 실제 비용 부담과 교체 절차는 계약, 관리회사와 지역에 따라 달라질 수 있다.
실제 교체 작업은 미와락(MIWA) 실린더·썸턴 교환 방법｜고정핀(LA·DA·MA·LH·AL3M)·나사체결(DN)과 미와락 도어락 주문 전 반드시 확인해야 할 6가지 (모델명·실린더·레버/노브핸들·문두께·백셋·마스터키)를 함께 확인하는 것이 안전하다.
6. 스위치식 썸턴: 사용성과 방범성의 균형

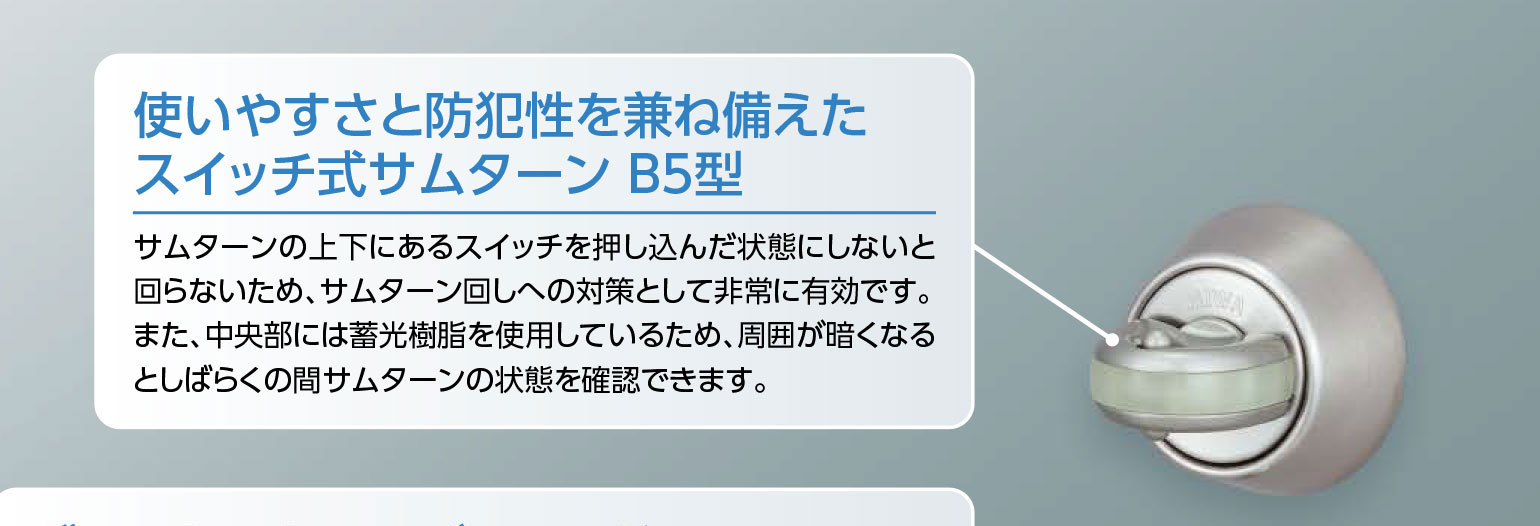

MIWA B5형 스위치식 썸턴
Thumbturn(썸턴·실내에서 손으로 돌리는 잠금 손잡이)은 실내에서 문을 잠그거나 여는 부품이다. 비상시에는 신속하게 조작할 수 있어야 하지만 외부에서 도구를 넣어 썸턴을 돌릴 수 있다면 보안상의 약점이 될 수 있다.
MIWA B5형 스위치식 썸턴은 위와 아래의 스위치를 누른 상태에서만 회전하도록 설계된 구조이다. 이는 문 틈이나 구멍을 통해 도구로 썸턴을 조작하는 이른바 썸턴 돌리기 공격에 대응하기 위한 방식이다.
조작 방식 비교
일반 썸턴은 바로 돌리지만 B5형 스위치식 썸턴은 누르는 동작이 하나 더 필요하다. 아래 표는 사용자가 실제로 어떻게 조작하는지를 비교한 것이다.
| 구분 | 조작 방식 |
|---|
| 일반 썸턴 | 손잡이를 바로 회전 |
| 스위치식 썸턴 | 스위치를 누른 상태에서 회전 |
방범 특성 비교
조작 방식이 달라지면 외부에서 도구로 썸턴을 돌리려는 공격에 대한 대응도 달라진다. 아래 표는 사용성과 방범성의 차이를 간단히 정리한 것이다.
| 구분 | 특징 |
|---|
| 일반 썸턴 | 사용은 간단하지만 설치 환경에 따라 외부 조작 공격을 검토해야 함 |
| 스위치식 썸턴 | 단순한 도구 조작에 의한 썸턴 돌리기 공격 대응에 유리 |
자료에서는 중앙부에 축광 재료를 사용해 어두운 환경에서도 일정 시간 썸턴의 위치를 확인할 수 있는 구조도 설명한다. 썸턴은 방범성뿐 아니라 비상개방과 사용 편의성을 함께 고려해야 한다.
7. 레버핸들의 유격을 줄이는 구조

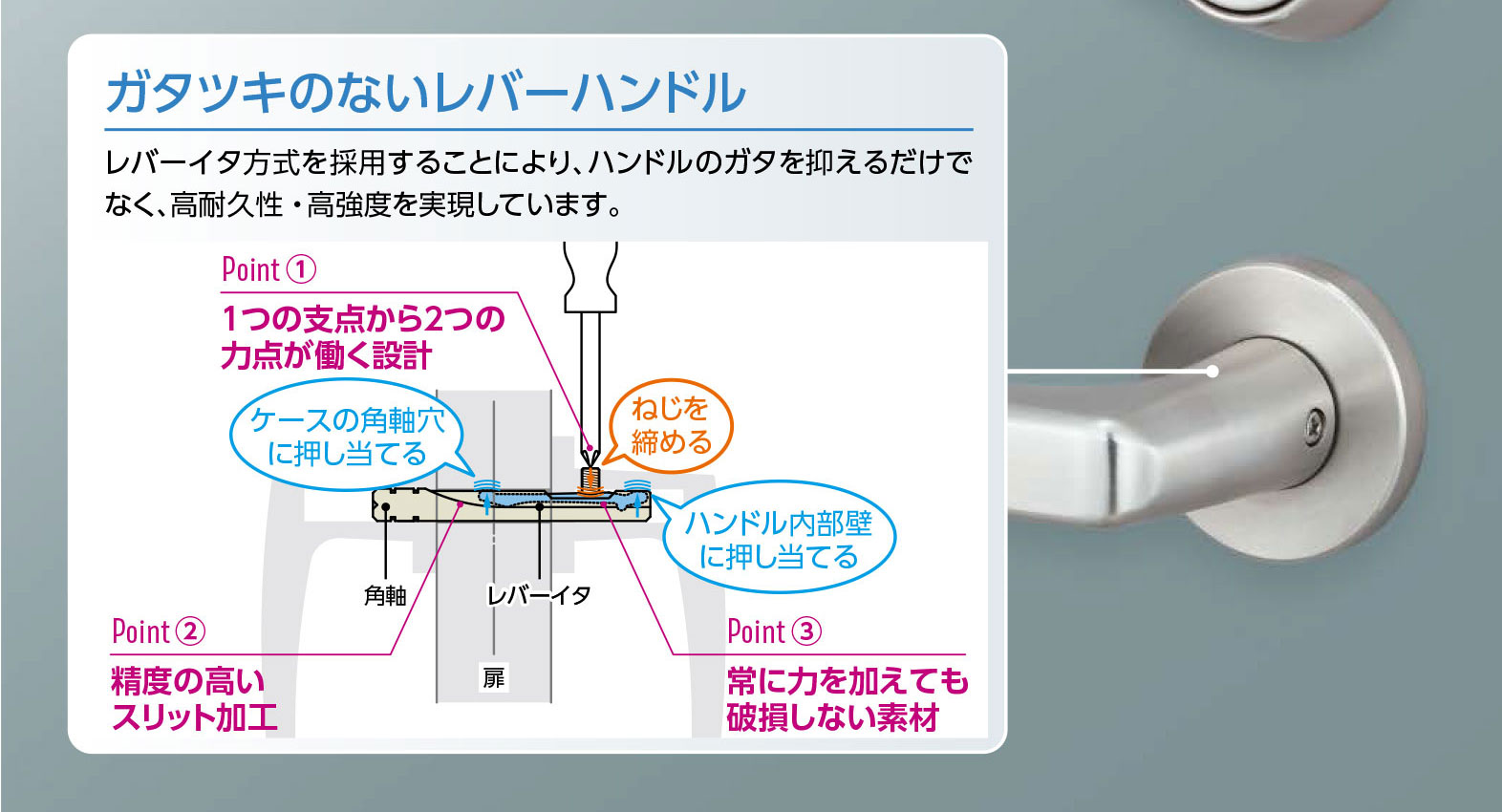

MIWA 레버핸들 유격 억제 구조
도어락을 오래 사용하면 손잡이가 흔들리거나 아래로 처지는 경우가 있다. 이러한 현상은 사용 습관뿐 아니라 핸들 결합 구조, 스핀들 고정, 재료의 강도와 가공 정밀도의 영향을 받는다.
레버핸들의 회전력은 스핀들을 통해 모티스 내부로 전달되고 래치볼트를 움직인다. 따라서 레버핸들의 유격은 사용감뿐 아니라 래치 작동, 축과 락케이스의 마모에도 영향을 줄 수 있다.
MIWA 자료는 레버 결합부에 지속적으로 힘을 주어 흔들림을 억제하는 구조와 정밀한 슬릿 가공, 반복 하중을 견디는 재료 적용을 설명한다.
- 결합력 유지: 핸들과 축의 틈을 줄여 초기 유격을 억제한다.
- 정밀 가공: 결합부의 형상과 슬릿 가공 오차를 줄인다.
- 반복 내구성: 장기간 반복되는 회전과 복귀 하중을 견딜 수 있어야 한다.
좋은 레버핸들은 외관 디자인뿐 아니라 축 고정, 복귀력, 유격과 반복 내구를 실제 문에 설치한 상태에서 확인해야 한다.
8. 실린더와 키시스템: 보안성과 운용성
MIWA에는 U9, WR, PR, LB, JN 등 여러 실린더 계열이 있다. 실린더는 열쇠가 들어가는 부품인 동시에 건물 전체의 출입 권한과 열쇠 관리 체계를 결정하는 요소이다.
단독키, 동일키, 2Lock 동일키, 마스터키와 그랜드마스터키 등 키 권한 구조는 실린더의 기계적 보안성과 별도로 검토해야 한다. 공동주택, 선박, 공장과 오피스에서는 여러 문을 장기간 관리하므로 키 분실, 입주자 변경, 증설과 유지보수 계획이 중요하다.
여러 문의 권한을 체계적으로 구성해야 하는 현장은 미와락 키시스템과 마스터키 구조를 함께 확인해야 한다.
실린더 계열의 기본 특징
MIWA 실린더는 이름만 다른 것이 아니라 키 구조와 운용 목적이 다르다. 아래 표는 U9·WR·PR·LB·JN을 처음 접할 때 알아두면 좋은 기본 성격만 간단히 정리한 것이다.
| 실린더 | 기본 특징 |
|---|
| U9 | 로터리 실린더 계열로, 일본 현장에서 폭넓게 사용되는 대표적인 범용 라인 |
| WR | 더블 사이드바식 디스크 구조와 리버시블 리지컷 키를 사용하는 비주택용 대규모 키 플랜 대응 계열 |
| PR | 2WAY 로터리 구조와 리버시블 키를 사용하는 고보안 실린더 계열 |
| LB | 가변 텀블러 구조와 리버시블 키를 사용하며, 임대주택의 키 변경 운용을 고려한 계열 |
| JN | 리버시블 핀 실린더 계열로, 시설용 키 시스템과 복제 통제 등을 검토할 수 있는 라인 |
선정·운용 시 확인사항
실제 선정에서는 실린더의 보안방식만으로 끝나지 않는다. 적용 락케이스, 기존 키시스템, 정품 키 주문과 입주자 변경 등 장기 운영조건을 함께 확인해야 한다.
| 실린더 | 검토사항 |
|---|
| U9 | 적용 락케이스, 키시스템, 키 관리와 교체 부품 공급 |
| WR | 대규모 키 플랜, 복제 통제, 적용 락케이스와 추가 키 발급 조건 |
| PR | 정품 키 주문, 적용 모델과 마스터키 구성 |
| LB | 입주자 변경, 키 분실 대응과 장기 운영 계획 |
| JN | 기존 키시스템, 적용 락케이스와 교체 가능 여부 |
실린더의 우열을 이름만으로 단정하기보다 적용 모델, 키 관리 방식, 필요한 권한 구조, 향후 증설과 교체 가능성을 함께 검토해야 한다.
9. 현장에서 확인해야 할 항목
제품을 실제 문에 적용할 때는 실린더만 확인하지 않고 잠금부품과 문·문틀을 한 번에 봐야 한다. 실제 주문 단계에서는 미와락 도어락 주문 전 확인사항과 연결해 모델명, 문두께, 백셋, 핸들, 실린더와 키시스템을 함께 확인한다. 아래 표는 모델 확인부터 키 관리까지 현장에서 빠뜨리기 쉬운 항목을 정리한 것이다.
| 확인 항목 | 확인 내용 |
|---|
| 데드볼트 | 직선형 또는 갈고리형 구조, 돌출 길이, 재료와 스트라이크 맞물림 |
| 모티스 | 모델 각인, 백셋, 프런트, 스페이싱과 좌우 방향 |
| 실린더 | U9·PR·JN·LB 등 계열, 길이, 캠, 고정 방식과 키시스템 |
| 썸턴 | 일반형·방범형 여부, 외부 조작 저항과 비상개방성 |
| 레버핸들 | 핸들 유격, 복귀력, 스핀들 결합과 사용 빈도 |
| 문과 문틀 | 문두께, 문 처짐, 문틀 강도, 스트라이크 위치와 고정 상태 |
| 키 관리 | 단독키, 동일키, 마스터키, 분실 대응과 향후 증설 계획 |
현장 적용 원칙
제품 자체의 성능이 우수하더라도 문틀이 약하거나 스트라이크 위치가 맞지 않고 문이 처져 있으면 잠금 성능과 사용감이 떨어질 수 있다. 도어락은 제품과 현장을 함께 평가해야 한다.
10. 좋은 도어락은 전체 구조의 균형으로 완성된다
좋은 도어락은 열쇠 모양이 복잡하거나 실린더가 고급이라는 이유만으로 완성되지 않는다. 실제 방범성과 내구성은 데드볼트, 래치볼트, 모티스, 실린더 고정 방식, 썸턴, 레버핸들, 스트라이크, 문틀과 키시스템이 함께 결정한다.
MIWA 기술자료가 보여주는 핵심은 도어락이 개별 부품의 단순한 조합이 아니라 외부 공격에 견디고 장기간 반복 사용되도록 설계된 하나의 Door Lock System이라는 점이다.
제품을 선정하거나 교체할 때는 모델명과 가격뿐 아니라 설치 구조, 키 관리, 부품 교체성, 장기 유지보수와 실제 문에서의 작동 상태를 함께 검토해야 한다.
JK Corporation의 적용 원칙
MIWA LOCK 제품을 상담할 때 모델명이나 실린더 종류만 맞추지 않는다. 문두께, 백셋, 프런트, 실린더 고정 방식, 썸턴 구조, 스트라이크, 키시스템과 향후 유지보수 계획을 함께 확인한다.
공동주택, 선박, 공장과 오피스처럼 여러 문을 장기간 관리하는 현장에서는 초기 구매가격보다 방범성, 내구성, 키 관리성, 부품 공급과 유지보수성을 종합적으로 검토해야 한다.
English Summary
A high-quality door lock depends on the complete locking system, not the cylinder alone. Physical security and durability are shaped by the mortise lock, deadbolt, latch bolt, strike, thumbturn, lever handle, door frame, key system and installation accuracy. Straight and hook-type deadbolts require different strike structures, while cylinder fixing affects both attack resistance and maintenance. Proper selection therefore requires confirmation of the lock model, front, backset, door thickness, cylinder dimensions, fixing method, key-system requirements and actual site conditions. MIWA cylinder families such as U9, WR, PR, LB and JN also differ in key structure and long-term key-management requirements.
