요약: 감속모터(Geared Motor)는 모터의 빠른 회전을 감속모터 내부 Gear Box 안의 기어를 통해 낮은 회전수와 높은 토크로 변환하는 구동 부품이다. 디지털도어락과 스마트락에서는 데드볼트, 래치와 캠 구조를 안정적으로 움직이는 데 사용된다. 감속모터를 검토할 때는 rpm만 보는 것이 아니라 전압, 전류, 정격 토크와 스톨 토크, 감속비, 소음, 반복 수명, 샤프트와 커넥터 구조를 실제 기구 부하와 함께 확인해야 한다.
감속모터(Geared Motor)란?
디지털도어락 내부 구동부의 핵심 부품

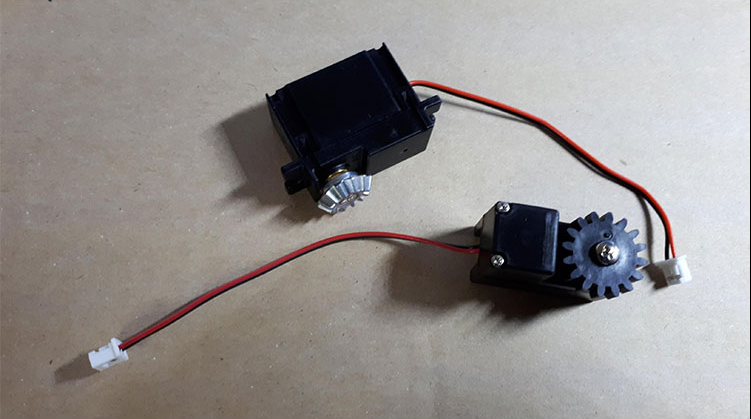

JK Corporation의 DC5V 소형 감속모터 DGM Series와 DGM(S)-A 제품
감속모터를 이해하는 기본 흐름
STEP 1
모터 회전
빠르게 회전하지만 힘은 제한적
STEP 2
기어 감속
속도를 낮추고 토크를 확보
STEP 3
구동부 작동
데드볼트와 래치 구조를 움직임
STEP 4
잠금/해제
안정적인 Locking & Unlocking 구현
구조/용어 구조/설치 시장경험 관련제품
1. 감속모터는 무엇을 하는 부품인가?
감속모터는 일반 모터에 기어박스(Gear Box)를 결합한 구동 부품이다. 모터 자체는 빠르게 회전하지만 출력축에서 직접 사용할 수 있는 힘은 제한적이다. 이 회전을 감속모터 내부 Gear Box 안의 기어로 줄이면 속도는 낮아지고, 대신 출력축에서 사용할 수 있는 토크가 커진다.
쉽게 말하면 감속모터는 빠른 회전을 느리지만 힘 있는 회전으로 바꾸는 부품이다. 디지털도어락처럼 작은 전원으로 데드볼트나 래치를 움직여야 하는 제품에서는 감속모터가 구동 안정성을 좌우한다.
핵심 한 줄
감속모터는 모터의 빠른 회전을 느리지만 힘 있는 회전으로 바꾸어 도어락 내부의 데드볼트와 래치 구조를 안정적으로 움직이게 한다.
2. 디지털도어락에서 감속모터가 필요한 이유
디지털도어락 내부에는 데드볼트·래치볼트, 캠, 스프링과 위치 감지 센서 같은 여러 기구가 들어 있다. 이 부품들은 단순히 빠르게 움직이는 것이 아니라 정해진 위치까지 확실히 움직이고 멈추는 것이 중요하다.
- 데드볼트 구동: 잠금볼트를 문틀 스트라이크 방향으로 밀거나 당기는 힘이 필요하다.
- 래치 또는 캠 구동: 회전 운동을 잠금과 해제 동작으로 바꾸어야 한다.
- 배터리 전원: 낮은 전압과 제한된 전류 안에서 안정적으로 작동해야 한다.
- 소음과 반복 수명: 주거용 제품에서는 모터음, 기어음과 반복 내구성이 실제 사용 품질에 영향을 준다.
3. rpm·토크·감속비는 함께 봐야 한다
감속모터를 검토할 때는 rpm, 토크, 감속비(Gear Ratio)를 함께 봐야 한다. rpm은 출력축의 회전속도이고, 토크는 출력축이 회전하면서 낼 수 있는 힘이다. 감속비는 모터축의 회전이 출력축에서 얼마나 줄어드는지를 나타낸다.
| 항목 | 의미 | 도어락 적용 포인트 |
|---|
| rpm | 출력축이 1분에 몇 번 회전하는지 나타낸다. | 잠금과 해제의 체감 속도에 영향을 준다. |
| 토크 | 출력축이 회전하면서 낼 수 있는 힘이다. | 데드볼트와 래치를 끝까지 움직이는 능력과 연결된다. |
| 감속비 | 모터축 회전과 출력축 회전의 비율이다. | 일반적으로 감속비가 커지면 속도는 낮아지고 토크는 커진다. |
| 전류 | 모터가 동작할 때 소비하는 전기량이다. | 배터리 수명, 회로 설계와 발열에 영향을 준다. |
현장 포인트
감속비가 크거나 토크가 높다고 무조건 좋은 것은 아니다. 목표 잠금시간, 필요한 힘, 전류, 소음과 기구 크기의 균형을 맞춰야 한다.
토크 사양은 어떻게 읽어야 할까?
감속모터의 제품 사양서에는 토크가 하나만 표시되는 것이 아니라 Rated Torque(정격 토크), Maximum Torque(최대 토크), Stall Torque(스톨 토크) 등이 함께 표시되는 경우가 있다.
- Rated Torque(정격 토크): 감속모터가 정상 운전 조건에서 지속적으로 사용할 수 있는 기준 토크이다.
- Maximum Torque(최대 토크): 제조사가 정한 제한 조건 안에서 일시적으로 허용되는 최대 토크를 의미할 수 있으며, 표시 기준은 제조사마다 다를 수 있다.
- Stall Torque(스톨 토크): 출력축이 회전하지 못하고 멈춘 상태에서 발생하는 최대 토크이다.
디지털도어락에서는 Stall Torque가 크다고 반드시 좋은 것은 아니다. 스톨 상태에서는 전류와 기어 부하가 크게 증가할 수 있으므로, 실제 제품 선정에서는 정격 토크, 목표 잠금시간, 소비전류, 반복 수명과 실제 기구 부하를 함께 검토해야 한다.
4. Gear Box 내부 기어는 어떻게 작동하는가?
감속모터 내부 Gear Box 안에는 크기와 역할이 다른 여러 기어가 단계적으로 배치된다. 모터축의 작은 기어가 더 큰 기어를 회전시키고, 이 과정을 여러 단계 반복하면 출력축의 회전속도는 낮아지고 토크는 커진다. 필요한 감속비가 클수록 다단 감속 구조가 사용된다.
실제 성능은 감속비만으로 결정되지 않는다. Gear Box의 크기, 기어 맞물림 상태, 출력축 구조, 소음, 전류 소비와 반복 수명을 함께 검토해야 한다.
감속 과정의 핵심
모터의 빠른 회전 → Gear Box 내부 기어 감속 → 출력속도 감소 → 출력토크 증가 → 데드볼트·래치·캠 구동
5. 완성 감속모터와 외부 기어의 공급 범위
감속모터 제품을 검토할 때는 감속모터 내부 Gear Box 안의 기어와 D-Cut 출력축에 결합하는 외부 기어를 구분해야 한다. 내부 기어는 감속모터의 속도와 토크를 결정하는 Gear Box 구성품이고, 외부 기어는 고객사의 기구 구조에 맞추어 출력축에 결합하는 별도 부품이다.
공급 범위 안내
JK Corporation은 모터, Gear Box, D-Cut 출력축, 리드선과 커넥터가 조립된 완성 감속모터(Mecha Assembly)를 공급한다. D-Cut 출력축에 결합하는 외부 기어는 고객사가 적용 제품의 구조와 구동 조건에 맞추어 별도로 준비해야 하며, JK Corporation의 공급 범위에는 포함되지 않는다.
6. DGM Series 같은 DC5V 감속모터의 적용 포인트
DGM Series는 DC 5V 기반의 소형 감속모터로, 디지털도어락 내부 모티스(락케이스) 구동부와 소형 잠금장치에 적용하기 좋은 구조다. 모델별로 출력속도, 토크, 샤프트 형상, 커넥터 방식과 장착 구조가 다르므로 실제 적용 시에는 외형 치수와 출력 사양을 함께 확인해야 한다.
감속모터 검토 시 확인할 항목
- 정격전압과 전류: 회로와 배터리 조건에 맞는지 확인한다.
- 출력속도와 토크: 단순히 최대 토크만 보기보다 정격 토크(Rated Torque), 목표 잠금시간과 실제 기구 부하를 함께 검토한다.
- 샤프트와 장착 구조: 고객사 기구와 결합 가능한지 확인한다.
- 하네스와 커넥터: PCB 위치와 조립 방향에 맞는지 확인한다.
- 소음과 반복 수명: 실제 완제품 조건에서 검증한다.
7. 실제 현장에서 부하가 커지는 원인
감속모터의 성능과 수명은 모터 단품 사양만으로 결정되지 않는다. 실제 현장에서는 문과 문틀의 상태, 스트라이크 위치와 기구 간섭이 모터 부하를 크게 바꿀 수 있다.
- 문과 문틀의 정렬 불량: 데드볼트가 스트라이크에 닿으면 구동 전류와 기어 부하가 증가한다.
- 스트라이크 위치 오차: 잠금과 해제 과정에서 걸림이 생길 수 있다.
- 외부 압력: 문을 밀거나 당기는 상태에서 잠금이 동작하면 비정상 하중이 걸릴 수 있다.
- 저온과 배터리 전압 저하: 출력이 낮아져 기구가 끝까지 움직이지 못할 수 있다.
구조/설치 포인트반복적인 과부하가 확인되면 모터만 교체하기보다 문 정렬, 스트라이크 간섭, 데드볼트 이동 저항, 배터리와 제어회로를 함께 점검해야 한다. 자세한 설치 환경은
일본 현관문 구조와 디지털도어락 사례도 참고할 수 있다.
8. 일본향 디지털도어락에서의 검토 포인트
JK Corporation의 일본 시장 경험을 기준으로 보면, 일본향 디지털도어락에서는 단순한 최대 토크보다 저소음, 저전류, 반복 수명과 잠금 완료의 일관성이 중요하게 평가되는 경우가 많다. 문 구조와 스트라이크 상태가 다양하므로 모터 사양뿐 아니라 모티스의 기어비, 데드볼트 이동량, 배터리 저전압 조건과 실제 도어 시험을 함께 검토해야 한다.
JK Corporation의 실무 경험
감속모터는 단순한 부품이 아니라 잠금 신뢰도를 결정하는 핵심 구동 모듈이다. 수출용 제품은 사용 환경, 문 정렬, 스트라이크 간섭과 배터리 조건까지 함께 검토해야 장기적인 현장 불량을 줄일 수 있다.
9. 자주 묻는 질문
Q1. 감속모터는 rpm이 높을수록 좋은가?
항상 그렇지는 않다. rpm이 높으면 동작은 빠르지만 토크가 부족하면 도어락 내부 기구를 끝까지 움직이지 못할 수 있다. 도어락에서는 속도와 토크의 균형이 중요하다.
Q2. 감속비가 클수록 좋은가?
감속비가 커지면 일반적으로 속도는 낮아지고 토크는 커지지만, 동작시간과 기구 크기, 전류와 소음도 함께 달라진다. 적용 제품의 요구조건에 맞는 감속비를 선택해야 한다.
Q3. 도어락 수리용으로 감속모터만 교체할 수 있는가?
제품 구조, 제어회로, 커넥터, 출력축 형상과 장착 위치가 모두 맞아야 한다. 단순히 전압과 크기가 비슷하다는 이유로 교체하면 오작동할 수 있으므로 제조사 A/S 또는 프로젝트 단위 적용 검토가 적합하다.
Q4. 외부 기어도 JK Corporation에서 공급하는가?
아니다. JK Corporation은 D-Cut 출력축이 포함된 완성 감속모터를 공급하며, 외부 기어는 고객사가 적용 제품의 구조와 구동 조건에 맞추어 별도로 준비해야 한다.
Q5. Stall Torque가 크면 더 좋은 감속모터인가?
반드시 그렇지는 않다. Stall Torque는 출력축이 회전하지 못하고 멈춘 상태에서 발생하는 최대 토크이며, 실제 연속 운전 성능을 의미하지 않는다. 디지털도어락에서는 정격 토크(Rated Torque), 소비전류, 반복 수명과 실제 기구 부하를 함께 검토하는 것이 중요하다.
10. 요약 정리
감속모터는 모터의 빠른 회전을 감속모터 내부 Gear Box 안의 기어로 줄여 속도는 낮추고 토크는 높이는 구동 부품이다. 디지털도어락에서는 데드볼트와 래치, 캠 구조를 안정적으로 움직이기 위해 사용된다.
감속모터를 선택할 때는 전압, 전류, rpm, 정격 토크와 스톨 토크, 감속비, 소음, 반복 수명, 샤프트와 커넥터 구조를 함께 봐야 한다. 가장 빠르거나 가장 힘이 센 모터보다 도어락 기구 구조와 전원 조건에 맞는 균형점을 찾는 것이 중요하다.
English Summary
A geared motor combines a motor with a Gear Box to reduce rotational speed and increase usable output torque. Torque specifications may include rated torque, maximum torque and stall torque, and these values should not be interpreted as equivalent operating conditions. In digital door locks and smart locks, the gears inside the motor Gear Box convert high-speed motor rotation into the slower and stronger motion required to drive deadbolts, latches and cams. JK Corporation supplies complete geared-motor assemblies with the motor, Gear Box, D-Cut output shaft, lead wires and connector. Any external gear fitted to the D-Cut output shaft must be prepared separately by the customer and is not included in JK Corporation’s supply scope.
