요약: MIWA 모티스락과 레버락의 U9, WR, PR, LB, JN 실린더 옵션은 키 구조와 복제 통제, 마스터키 계층, 추가 키 발급, 분실 대응과 장기 유지관리 방식을 결정한다. 실제 교체품은 키 계열뿐 아니라 락케이스, 문두께, 실린더 길이와 고정 방식도 함께 확인해야 한다.
미와락 U9·WR·PR·LB·JN 실린더와 키 시스템 이해하기
키 관리와 마스터키 구성 관점에서 무엇이 달라지는가

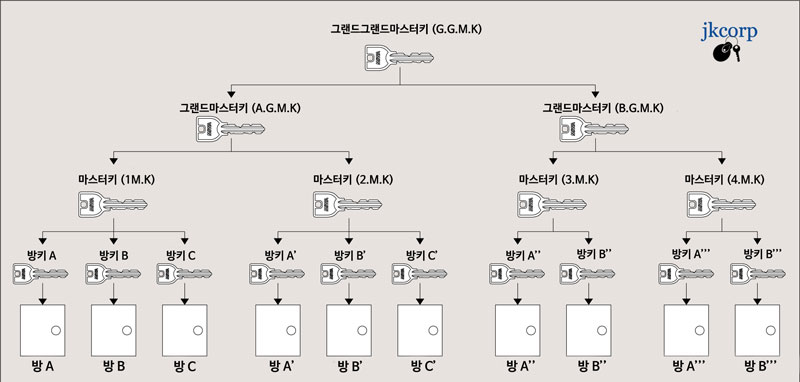

MIWA 마스터키 시스템 계층 구조
미와락(MIWA LOCK) 제품을 검토하다 보면 U9, WR, PR, LB, JN 같은 실린더 옵션을 자주 만나게 된다. 어느 한 계열을 일률적인 상위 등급으로 보기보다, 신규 키 시스템인지 기존 실린더 교체인지, 복제 통제와 마스터키 운영이 필요한지부터 구분하는 것이 중요하다.
U9·WR·PR·LB·JN 같은 실린더 계열의 선택은 기본적으로 키 구조와 관리 방식을 결정한다. 그러나 실제 교체용 실린더를 주문할 때는 키 계열만 확인해서는 안 된다. 같은 계열이라도 적용 락케이스, 문두께, 실린더 길이, 외형과 고정 방식이 다를 수 있다.
1. 실린더 옵션이 실제로 바꾸는 것
MIWA의 U9, WR, PR, LB, JN은 단순히 열쇠 모양만 다른 것이 아니다. 현장에서는 이 옵션을 키 시스템 라인업의 선택으로 보는 편이 정확하다. 즉 어떤 키를 사용하고, 누가 복제할 수 있으며, 마스터키를 어느 수준까지 설계할 수 있는지가 달라진다.
실린더 옵션이 바꾸는 핵심 요소
- 키 블랭크와 프로파일: 어떤 원재료 키와 가공 형상을 사용하는지가 달라진다.
- 복제 통제: 추가 키를 어디서, 어떤 절차로 발급받는지가 달라진다.
- 마스터키 구성: 개별 키, 구역 마스터, 그랜드 마스터 등 계층의 범위가 달라진다.
- 분실 대응: 실린더 교체, 키 체인지, 부분 재설계 여부가 달라진다.
- 운영 비용: 초기 키 세트, 추가 발급, 재발급, 장기 관리 비용이 달라진다.
- 장기 유지관리: 향후 증설, 교체, 단종 리스크까지 고려해야 한다.
현장 포인트
신규 키 시스템은 “운영 방식에 맞는가”를 먼저 검토하고, 기존 제품의 교체는 “실제 문과 락에 맞는가”까지 함께 확인해야 한다. 공동주택, 오피스, 숙박시설은 키 하나가 여러 문과 연결될 수 있으므로 실린더 선택이 관리 체계 전체에 영향을 준다.
2. U9 · WR · PR · LB · JN의 기본 차이
각 실린더를 비교할 때는 구조, 이론 키 변화수, 복제 통제, 키 시스템 범위, 비용, 납기와 유지관리성을 함께 봐야 한다. 다만 이론 키 변화수만으로 실제 보안성이나 현장 적합성을 단정할 수는 없으며, 적용 락케이스와 키 발급 정책까지 함께 확인해야 한다.
실린더 구조·이론 키 변화수
| 계열 | 구조·용도와 이론 키 변화수 |
|---|
| U9 | 구조·용도: 로터리 실린더, 일본 현장의 대표적 범용 라인
이론 키 변화수: 약 1억 5천만 |
| WR | 구조·용도: 더블 사이드바식 디스크 실린더, 리버시블 리지컷 키, 비주택용 대규모 키 플랜 대응
이론 키 변화수: 약 1,525억 |
| PR | 구조·용도: 2WAY 로터리, 리버시블 키, 공동주택용 고보안 라인
이론 키 변화수: 1,000억 |
| LB | 구조·용도: 가변 텀블러, 리버시블 키, 임대주택용 체인지 키 시스템
이론 키 변화수: 약 261억 |
| JN | 구조·용도: 리버시블 핀 실린더, 호텔 등 복제 통제가 중요한 현장
이론 키 변화수: 약 172억 |
계열별 실무 검토 포인트
| 계열 | 실무적 검토 포인트 |
|---|
| U9 | 범용성, 가격, 납기, 기존 현장 호환성 |
| WR | 대규모 마스터키 설계, 복제 통제, Security ID, 마스터키 1회 변경 옵션 |
| PR | 복제 통제, 보안 ID, 대규모 공동주택 키 플랜 |
| LB | 입주자 변경, 키 분실, 실린더 교체 없는 키 체인지 |
| JN | 키 복제 난이도, 호텔·시설 보안, JC 체인지 키 옵션 |
※ 실제 적용 가능 여부는 제품 형식, 락케이스, 현장 수량, 마스터키 설계 조건, 키 발급 정책에 따라 달라질 수 있다.
WR 실린더의 위치
WR은 비주택용 대규모 시설을 중심으로 설계된 MIWA의 고보안 실린더다. 독자적인 리지컷 키와 더블 사이드바 구조를 사용하며, 약 1,525억의 이론 키 변화수와 리버시블 키의 조작성을 함께 갖춘다. 오피스빌딩, 복합시설, 공공시설처럼 복잡한 마스터키 계층과 엄격한 복제 통제가 필요한 현장에서 우선 검토할 수 있다.
3. MIWA 키 시스템의 기본 종류
MIWA의 키 시스템은 단순히 “마스터키가 있다”와 “없다”로 나뉘지 않는다. 건물의 관리 구조에 따라 여러 유형을 조합할 수 있다.
키 시스템 명칭
| 시스템 | 영문 |
|---|
| 단독키 | Keyed Different |
| 동일키 | Keyed Alike |
| 마스터키 | Master Key |
| 그랜드 마스터키 | Grand Master Key |
| 그레이트 그랜드 마스터키 | Great Grand Master Key |
| 역마스터키 | Reverse Master Key |
| 멀티 마스터키 | Multi Master Key |
| 컨스트럭션 키 | Construction Key |
키 시스템 개념
| 시스템 | 개념 |
|---|
| 단독키 | 각 문마다 서로 다른 키 사용 |
| 동일키 | 한 개의 키로 여러 개의 동일 그룹 문 사용 |
| 마스터키 | 개별 키가 다른 여러 문을 상위 키 한 개로 관리 |
| 그랜드 마스터키 | 여러 마스터 그룹을 한 단계 위에서 통합 |
| 그레이트 그랜드 마스터키 | 복수의 그랜드 마스터 그룹을 다시 통합 |
| 역마스터키 | 여러 개별 키가 특정 공용문을 함께 여는 구조 |
| 멀티 마스터키 | 복수의 마스터 그룹이 특정 문을 함께 여는 구조 |
| 컨스트럭션 키 | 공사 기간 동안 사용하고 인도 후 무효화하는 임시 키 |
보다 자세한 개념은 미와락 키시스템(마스터키) 이해하기에서 확인할 수 있다.
4. Reverse Master와 Multi Master의 차이
두 시스템은 모두 여러 키가 하나의 문을 열 수 있다는 점에서 비슷해 보이지만, 관리 목적이 다르다.
Reverse Master Key System
공동주택에서 각 세대의 개별 키가 공용현관을 여는 구조가 대표적이다. 세대키는 본인 세대문과 공용현관을 함께 열 수 있지만, 다른 세대문은 열 수 없다.
Multi Master Key System
공용관리, 점포, 테넌트, 주거 등 서로 다른 마스터 그룹의 키가 특정 공용문을 함께 여는 구조다. 복합빌딩, 학교 외곽문, 공용 출입구 등에 적용된다.
5. Construction Key가 필요한 이유
건물 공사 중에는 여러 시공자가 다수의 문을 출입해야 하지만, 준공 후까지 그 키가 살아 있으면 보안상 문제가 된다. Construction Key System은 공사 기간 동안 사용할 임시 키를 설정하고, 준공 후 최종 사용자의 개별 키를 사용하거나 리셋 절차를 거치면 공사용 키를 무효화하는 구조다.
- 공사 중: 시공업체가 하나의 Construction Key로 여러 문을 관리
- 준공 시점: 개별 키 사용 또는 리셋 절차로 Construction 장치 해제
- 입주 후: 공사용 키는 사용할 수 없고 개별 키만 유효
U9·WR·JN은 일반 Construction Key System을 구성할 수 있고, PR은 1차·2차 공사 단계를 나누는 Double Construction Key System까지 대응한다. WR은 Double Construction에는 대응하지 않지만, 대규모 키 플랜과 마스터키 1회 변경 옵션을 지원한다. LB는 임대주택 운용을 고려해 별도의 리셋과 키 체인지 절차가 적용된다.
6. 공동주택·오피스·호텔·병원의 키 플랜 차이
시설별 주요 키 구조
| 시설 | 주요 구조 |
|---|
| 공동주택 | 세대키 + 공용현관 Reverse Master |
| 오피스빌딩 | 테넌트별 MK + 공용관리 GMK |
| 호텔 | 층별 Housekeeper MK + Emergency Key |
| 병원 | 진료·수술·병동·사무부문별 MK |
시설별 핵심 관리 포인트
| 시설 | 핵심 관리 포인트 |
|---|
| 공동주택 | 세대 프라이버시와 공용 출입의 동시 관리 |
| 오피스빌딩 | 입주사 분리, 공용부 관리, 향후 테넌트 변경 |
| 호텔 | 객실 권한, 비상 대응, 하우스키핑 범위 |
| 병원 | 약품고·금고실은 상위 마스터에서 분리 관리 |
7. 실린더 옵션 비교 시 확인할 항목
비교 항목별 현장 질문
| 비교 항목 | 현장 질문 |
|---|
| 키 복제 통제 | 입주자나 사용자가 자유롭게 복제해도 되는가. |
| 마스터키 계층 | 개별·구역·관리·최상위 권한을 나눌 것인가. |
| 추가 키 발급 | 전입·전출·분실 시 신속한 발급이 필요한가. |
| 분실 대응 | 키 유출 시 어느 범위까지 위험해지는가. |
| 장기 유지관리 | 5~10년 뒤에도 같은 체계로 증설할 수 있는가. |
비교 항목별 확인 내용
| 비교 항목 | 확인 내용 |
|---|
| 키 복제 통제 | 복제 절차, 지정 발급처, Security ID 운영 여부 |
| 마스터키 계층 | MK, GMK, GGMK, RMK, MMK 필요 여부 |
| 추가 키 발급 | 납기, 수량, 카드·ID 확인 절차 |
| 분실 대응 | 부분 교체, 키 체인지, 마스터 재설계 여부 |
| 장기 유지관리 | 단종 리스크, 추가 실린더, 예비 키, 도면 관리 |
8. 추천 의사결정 순서
- 운영 시나리오를 정리한다. 누가 어느 문까지 열어야 하는지 결정한다.
- 키 계층을 설계한다. 개별 키, 구역키, 관리자키, GMK, 비상키의 필요 여부를 정한다.
- 복제 정책을 결정한다. 자유 복제, 지정처 발급, Security ID 방식 중 적합한 방식을 정한다.
- 분실 리스크를 계산한다. 키 하나가 유출되었을 때의 영향 범위를 확인한다.
- 비용과 납기를 함께 비교한다. 초기 가격뿐 아니라 추가 키, 재발급, 교체 비용까지 포함한다.
- 향후 증설을 고려한다. 추가 동, 추가 층, 테넌트 변경, 장기 유지관리 가능성을 확인한다.
9. 교체 요청 시 추가 안내
MIWA에는 일반적인 U9·WR·PR·LB·JN 실린더 외에 PS 실린더도 있다. PS 실린더는 일본의 도어 제조사인 YKK AP株式会社 (YKK AP Inc.), 三協アルミ (SANKYO ALUMI) 등의 일부 현관문에 설치되어 있을 수 있다.
PS는 키의 외형이 PR과 비슷해 보일 수 있지만, PR과는 구분되는 별도의 실린더 사양이다. 따라서 기존 키나 실린더에 PS가 표시되어 있다면 일반 PR 실린더로 바로 교체할 수 있다고 판단해서는 안 된다.
PS 실린더의 교체를 검토할 때는 도어 제조사와 도어 모델, 락케이스 프런트 각인, 기존 실린더와 키의 사진, 문두께 등을 함께 확인해야 한다. PS 실린더와 관련된 교체·주문 요청은 일반 실린더 문의와 구분하여 별도로 요청해 주시기 바란다.
10. 요약 정리
MIWA U9, WR, PR, LB, JN 실린더 옵션은 단순히 열쇠 모양을 고르는 선택이 아니다. 방범 성능, 복제 통제, 키 플랜, 분실 대응, 장기 운영 방식을 함께 결정하는 선택이다.
좋은 실린더 옵션은 무조건 고가의 옵션이 아니라 현장의 운영 구조에 맞는 옵션이다. 공동주택, 오피스, 호텔, 병원, 선박, 공공시설처럼 여러 사용자가 하나의 키 시스템 안에서 움직이는 현장은 초기 설계 단계에서 키 계층과 관리 규정을 함께 정리해야 한다.
JK Corporation 관점
일본 MIWA 규격 제품을 한국 현장에 적용하거나 기존 일본식 도어락을 교체할 때는 단순히 실린더가 맞는지만 보면 부족하다. 공동주택, 선박, 숙박시설, 오피스처럼 여러 사용자가 하나의 키 시스템 안에서 움직이는 현장은 설치 치수와 함께 키 시스템의 장기 운영 가능성을 검토해야 한다. JK Corporation은 미와락 실린더, 모티스락, 전기정, 디지털도어락을 검토할 때 구조 적합성과 키 플랜을 함께 확인한다.
English Summary
MIWA U9, WR, PR, LB, and JN cylinders are not merely different key shapes. They define duplication control, master-key hierarchy, key-change procedures, Security ID management, construction-key options, and long-term maintenance. Selection should consider the facility type, number of users, replacement policy, lost-key response, future expansion, cost, and delivery time. Before ordering a replacement cylinder, verify the lock case, door thickness, cylinder length, external shape, mounting method, and the existing key system. PS cylinders must also be distinguished from PR cylinders in certain Japanese door-manufacturer applications.
※ MIWA 실린더 옵션 적용 가능 여부는 락케이스 형식, 문 두께, 실린더 길이, 현장 마스터키 구성, 키 발급 정책에 따라 달라질 수 있다.
