[구조/용어]전기정 Fail-Safe vs Fail-Secure: 정전 시 열림·잠김 동작과 비상구·공용현관 적용 기준

전기정 Fail-Safe vs Fail-Secure: 정전 시 열림·잠김 동작과 비상구·공용현관 적용 기준

정전 시 열림·잠김 동작과 비상구·공용현관 적용 기준

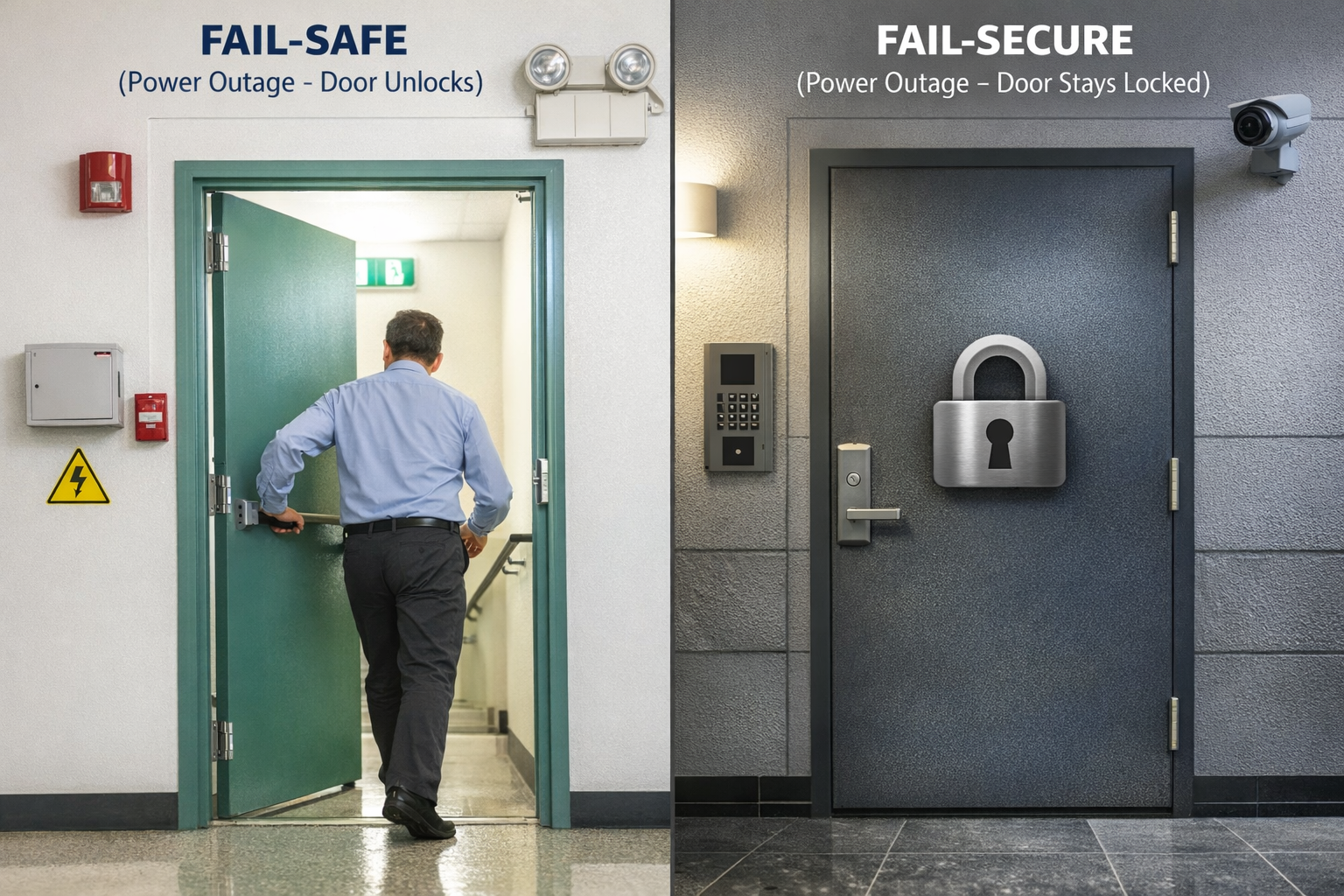

1. Fail-Safe와 Fail-Secure의 기본 개념

전기정(Electric Lock)은 전기 신호로 잠금과 해정을 제어하는 잠금장치다. 전기정에서 Fail-Safe와 Fail-Secure는 정전 또는 전원 차단 시 문이 어떤 상태가 되는지를 설명하는 핵심 개념이다.

• Fail-Safe: 전원이 끊기면 전기적 잠금이 해제되어 문을 열 수 있는 상태가 된다. 문짝 자체가 자동으로 열리는 것은 아니다.
• Fail-Secure: 전원이 끊겨도 전기적 잠금이 유지된다.
• 상태 유지형: 정전 직전 상태를 유지한다. 잠겨 있으면 잠김 유지, 열려 있으면 열림 유지 방식이다.

2. Fail-Safe: 정전 시 열림

Fail-Safe 방식은 전원이 공급될 때 잠금 상태를 유지하고, 전원이 차단되면 잠금이 해제되는 구조다. 정전, 화재 신호, 비상 상황에서 출구 확보가 쉬운 것이 가장 큰 장점이다.

• 장점: 비상 시 문이 열리는 방향이므로 피난 안전에 유리하다.
• 적용 예: 비상구, 피난구, 내부 출구, 사람의 탈출이 우선되는 문
• 주의점: 외부 출입구에 적용하면 정전 시 보안이 약해질 수 있다.
• 설계 포인트: 보안보다 피난 안전이 우선되는 위치인지 확인해야 한다.

3. Fail-Secure: 정전 시 잠김 유지

Fail-Secure 방식은 전원이 차단되어도 잠금 상태를 유지하는 구조다. 외부 침입을 막아야 하는 공용현관, 보안 출입구, 출입통제 구역에서 많이 검토된다.

다만 Fail-Secure를 피난 동선에 적용할 때는 내부 피난을 방해하지 않는 개방 구조가 확보되는지 관계 법령, 건물 용도와 설계 조건에 따라 확인해야 한다. 내부 레버, 패닉바, 비상해제장치, 화재 신호 연동 해제 등은 현장에서 검토되는 대표적인 방식이지만, 특정 장치 하나만으로 법규 적합성을 단정해서는 안 된다.

• 장점: 정전 시에도 보안 상태를 유지할 수 있다.
• 적용 예: 공용현관, 출입통제 출입문, 외부 침입 방지가 중요한 문
• 주의점: 피난 동선에서는 내부 피난을 방해하지 않는 개방 방식이 확보되는지 확인한다.
• 설계 포인트: 내부 개방 방식, 화재 신호 연동, 비상해제 조건과 관계 법령을 함께 검토한다.

4. 상태 유지형 전기정

상태 유지형은 정전이 발생했을 때 전원 차단 직전의 시정·해정 상태를 유지하는 방식이다. 잠겨 있던 문은 잠긴 상태로 남고, 해정되어 있던 문은 해정 상태로 남는다. 다만 제품에 따라 상태를 유지하는 기계적 원리는 다를 수 있으므로, 정전 시 결과가 같다고 해서 동일한 구동 구조로 보아서는 안 된다.

그러나 상태 유지형도 비상 상황에서는 별도의 피난 안전 설계가 필요하다. 정전 직전 잠겨 있던 문이 피난 동선에 있으면 내부 탈출에 문제가 생길 수 있기 때문이다. 따라서 상태 유지형을 사용할 때도 내부 기계식 개방, 비상해제, 소방 연동을 함께 설계해야 한다.

5. Fail-Safe와 Fail-Secure 비교

6. MIWA AL4M·AUT/AUR·AS 적용 시 주의사항

위의 세 가지 개념은 미와락(MIWA LOCK) 전기정과 전기 스트라이크에도 적용되지만, AL·AU·AS라는 제품군 이름만 보고 Fail-Safe 또는 Fail-Secure를 결정할 수는 없다. 같은 제품군 안에서도 세부 형식과 설정에 따라 정전 시 상태가 달라지기 때문이다.

6-1. AL4M: 정전 직전 상태를 유지하는 모터 구동식

현행 MIWA 카탈로그의 AL4M은 통전 극성에 따라 모터로 시정 또는 해정하며, 정전 시에는 정전 직전의 상태를 유지한다. 정전 중에도 해당 형식에 키 또는 썸턴이 구성되어 있으면 기계적으로 시·해정할 수 있다. 따라서 AL4M을 Fail-Safe나 Fail-Secure 중 하나로 단순 분류하면 정확하지 않으며, 상태 유지형으로 이해해야 한다.

AL3M은 2026 MIWA LOCK 종합카탈로그의 단종제품 목록에서 AL4M을 대체제품으로 안내한다. 따라서 기존 AL3M 교체 검토에서는 현행 AL4M을 우선 기준으로 하되, 기존 형식, 백셋, 문두께, 실린더·썸턴 구성, 배선과 제어 조건을 함께 확인해야 한다.

6-2. AUT/AUR: 같은 케이스라도 설정에 따라 정전 동작이 달라진다

MIWA AUT, AUTA, AUR, AURA는 같은 케이스를 사용하며, 설치 시 프런트 내부 스위치로 기능을 전환할 수 있다. AUT·AUTA 설정은 통전 시 해정되고 정전 시 시정되는 Fail-Secure 방식이며, AUR·AURA 설정은 통전 시 시정되고 정전 시 해정되는 Fail-Safe 방식이다. 주문 형식만 확인하지 말고 실제 설치된 제품의 설정 상태까지 확인해야 한다.

6-3. AS 전기 스트라이크: ASE·AST·ASR을 구분해야 한다

MIWA AS 시리즈는 문틀에 설치되는 전기 스트라이크이며 형식별 작동이 다르다. ASE는 순간통전으로 해정된 뒤 프런트의 수동 복귀 조작으로 다시 시정할 때까지 해정 상태를 유지한다. 따라서 시정 상태에서 정전되면 시정 상태가 그대로이고, 이미 해정된 상태에서 정전되면 해정 상태가 유지된다. AST는 통전 중 해정되고 전원이 끊기면 시정되며, ASR은 비통전 중 해정되고 통전하면 시정된다.

전기 스트라이크는 락케이스의 데드볼트나 래치 자체를 해정하는 장치가 아니라, 문틀 쪽 키퍼가 풀려 잠금장치가 걸린 상태에서도 문을 열 수 있게 하는 장치다. 따라서 AS의 작동을 설명할 때는 “락케이스가 해정된다”가 아니라 “전기 스트라이크가 해정되어 문을 열 수 있다”고 구분해야 한다.

7. 공용현관과 비상구는 판단 기준이 다르다

공용현관과 비상구는 같은 전기정을 사용하더라도 설계 기준이 다르다. 공용현관은 외부 침입 방지가 중요하고, 비상구는 내부 사람이 빠져나갈 수 있어야 하는 피난 안전이 우선이다.

7-1. 공용현관

공용현관은 평상시 외부 출입을 제한해야 하므로 Fail-Secure 또는 상태 유지형이 검토되는 경우가 많다. 그러나 피난 동선에 포함되는 경우에는 화재나 비상 상황에서 내부 피난이 방해되지 않도록 관계 법령과 설계 조건에 맞는 개방 방식, 화재 연동과 비상해제 구조를 함께 검토해야 한다.

• 평상시: 출입통제 시스템으로 잠금과 해정을 제어한다.
• 정전 시: 보안 유지가 필요한 위치라면 Fail-Secure 또는 상태 유지형을 검토한다.
• 비상 시: 화재 신호 연동과 내부 비상 개방 구조의 필요 여부를 현장 기준에 따라 확인한다.
• 피난: 피난 동선이라면 내부에서 쉽게 개방 가능한 구조 등 적용 법령과 설계 기준을 확인한다.

7-2. 비상구와 피난구

비상구와 피난구는 피난 안전을 우선하여 검토한다. 적용 건물과 문 위치에 따라 관계 법령과 설계 기준이 다르므로, 정전·화재·시스템 장애 시 내부 피난이 방해되지 않는 구조인지 확인해야 한다. Fail-Safe 방식이 적합한 경우도 있지만, Fail-Secure 또는 상태 유지형을 적용할 수 있는지는 내부 출구 장치, 화재 연동 방식과 해당 현장의 법적 요구사항을 함께 검토해야 한다.

8. 법규 해석에서 자주 생기는 오해

현장에서 “정전이면 무조건 열려야 한다”는 식으로 단순화하기 쉽지만, 실제 법규 적용은 건물 용도와 피난시설 종류에 따라 달라질 수 있다. 실제 설계에서는 정전 여부 하나만이 아니라 해당 문이 피난 동선인지, 내부에서 즉시 개방 가능한지, 화재 신호와 연동되는지, 출입통제와 방범 기능이 필요한지를 함께 검토해야 한다.

따라서 고객 상담에서는 “정전이면 열려야 한다” 또는 “정전이어도 잠겨야 한다”로 단정하기보다, 아래 항목을 확인한 뒤 적용 법령과 관할 기준을 별도로 확인하는 것이 안전하다.

1. 이 문이 피난 동선에 포함되는가?
2. 내부에서 키 없이 즉시 열 수 있는가?
3. 화재 신호 연동 자동해제가 필요한가?
4. 정전 시 외부 침입을 막아야 하는 위치인가?
5. 관리자가 정기 점검과 안내 표시를 유지할 수 있는가?

9. 상담과 설계 체크리스트

출입통제기와 화재수신반의 연동에서는 무전압 접점(Dry Contact)의 NO·NC 동작과 실제 전원 차단·해정 신호의 차이를 구분해야 한다.

• 문 용도: 비상구, 피난구, 공용현관, 보안 출입문 중 어디에 해당하는지 확인한다.
• 내부 개방: 내부에서 키 없이 즉시 열리는 구조인지 확인한다.
• 정전 동작: 정전 시 열림, 잠김, 상태 유지 중 어떤 방식이 필요한지 확인한다.
• 제품 형식과 설정: 제품군 이름이 아니라 세부 형식, 현장 설정, 정전 시 실제 작동을 확인한다.
• 화재 연동: 화재 신호가 전원 차단인지, 해정 신호 출력인지, 별도 비상개방장치 작동인지 확인한다.
• 상태 유지형: 정전만으로 해정되지 않으므로 내부 기계식 출구 장치나 별도 비상개방 방식이 확보되는지 확인한다.
• 복구 상태: 정전 복구 후 문 상태가 운영상 문제가 없는지 확인한다.
• 사용자 안내: 비상해제 방법, 점검 주기, 안내 표지가 필요한지 확인한다.

10. 요약 정리

Fail-Safe는 정전 시 전기적 잠금이 해제되고, Fail-Secure는 정전 시에도 잠금이 유지되며, 상태 유지형은 정전 직전 상태를 유지한다. MIWA 제품에서는 AL4M이 모터식 상태 유지형이고, AUT/AUR은 같은 케이스라도 기능 설정에 따라 정전 시 상태가 달라진다. AS 시리즈도 ASE·AST·ASR별로 작동 방식이 다르며, ASE는 순간통전 해정 후 수동 복귀하는 구조이므로 AL4M과 같은 방식의 상태 유지형으로 단순화하지 않는 것이 정확하다. 따라서 제품군 이름이나 정전 동작 하나만으로 적합 여부를 판단해서는 안 된다. 공용현관과 비상구 모두 세부 제품 형식, 현장 설정, 문 용도, 내부 개방, 화재 연동 방식, 보안 요구를 함께 검토해야 한다.
