요약: 래치볼트(Latch Bolt)는 문이 닫힐 때 자동으로 스트라이크에 걸려 닫힘 상태를 유지하는 볼트이고, 데드볼트(Deadbolt)는 키·썸턴·모터 등의 별도 잠금 동작으로 전진해 보안 잠금을 형성하는 볼트다. 두 볼트는 역할과 작동 방식이 다르며, 제품에 따라 래치만 있거나 데드볼트만 있거나 두 볼트가 함께 구성될 수 있다. 안정적인 작동을 위해서는 볼트 형상뿐 아니라 모티스, 스트라이크, 문 방향, 문두께, 백셋과 기존 문틀 가공을 함께 확인해야 한다.
데드볼트(Deadbolt)와 래치볼트(Latch Bolt)란? – 잠금 방식과 보안 역할의 차이
문 닫힘 유지와 보안 잠금을 담당하는 도어락 핵심 볼트

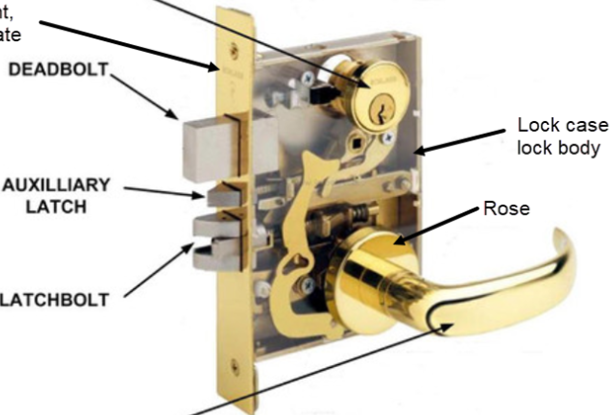

데드볼트와 래치볼트가 포함된 모티스 내부 구조 예시
도어락에서 문이 닫혔다는 것과 문이 잠겼다는 것은 같은 의미가 아니다. 문을 밀어 닫았을 때 자동으로 걸리는 것은 대부분 래치볼트이고, 키·비밀번호·썸턴·모터 구동 등 별도의 잠금 동작으로 전진하는 것은 데드볼트다.
래치볼트는 사용 중 문이 벌어지지 않도록 닫힘을 유지하고, 데드볼트는 잠금 상태에서 쉽게 후퇴하지 않도록 설계되어 보안 잠금을 담당한다. 이 차이를 이해하면 모티스, 스트라이크, 전기정과 전기 스트라이크의 역할도 더 명확해진다.
데드볼트와 래치볼트가 실린더·썸턴·모티스·스트라이크 등 다른 부품과 함께 전체 잠금 구조에서 어떤 역할을 하는지는 도어락 주요 부품 명칭과 기능 정리에서 한눈에 확인할 수 있다.
두 볼트 모두 문틀 측 수용부와 정확히 맞물려야 한다. 정렬이 맞지 않으면 문이 잘 닫히지 않거나 잠김이 뻑뻑해지고, 디지털도어락에서는 자동잠금 실패·경고음·모터 부하와 배터리 소모가 나타날 수 있다.
1. 문이 닫힌 것과 잠긴 것의 차이
문이 닫힌 상태는 문짝이 문틀에 밀착되고 래치가 걸려 쉽게 벌어지지 않는 상태를 말한다. 반면 문이 잠긴 상태는 별도의 잠금 동작으로 데드볼트나 자동 시정 구조가 작동해 외부 개방을 제한하는 상태다.
일반적인 래치볼트는 닫힘 유지를 담당하지만, 일부 제품은 자동 시정 기능이나 보조 잠금 구조와 결합될 수 있다. 따라서 래치볼트의 외형만 보고 전체 잠금 성능을 판단하지 말고 락케이스의 기능과 제품 사양을 확인해야 한다.
반대로 데드볼트가 있다고 해서 보안 성능이 볼트 하나로 완성되는 것도 아니다. 실제 강제 개방 저항은 데드볼트, 락케이스, 스트라이크, 문틀 보강, 문짝 구조와 실린더 사양이 함께 결정한다.
2. 래치볼트의 구조와 역할
래치볼트(Latch Bolt)는 문이 닫힐 때 문틀의 스트라이크에 자동으로 걸려 문을 닫힌 상태로 유지하는 볼트다. 일반적으로 스프링 구조로 복귀하며, 문을 닫을 때 경사진 면이 스트라이크에 밀렸다가 수용부 위치에서 다시 튀어나온다.
- 주요 역할: 문 닫힘 유지와 일상적인 개폐 편의
- 동작 특징: 문을 닫을 때 자동으로 걸리는 경우가 많음
- 형상 특징: 끝부분이 비스듬한 베벨 구조인 경우가 많음
- 기계적 해제: 레버나 핸들이 래치볼트를 락케이스 안으로 후퇴시킴
래치볼트의 베벨 방향
래치볼트의 경사면은 문이 닫히는 방향과 맞아야 한다. 일부 모티스는 래치볼트를 돌리거나 전환해 방향을 바꿀 수 있지만, 모든 제품이 현장에서 간단히 전환되는 것은 아니다.
주문과 교체 전에는 좌수·우수(좌타·우타)뿐 아니라 제조사가 정한 기준면과 내여닫이·외여닫이를 함께 확인해야 한다.
3. 보조 래치와 데드래치
일부 모티스에는 래치볼트 옆에 작은 보조 래치 또는 데드래치 플런저가 설치된다. 문이 닫힐 때 이 부품이 스트라이크나 문틀에 눌리면 주 래치가 외부에서 쉽게 밀려 들어가는 것을 제한하는 구조가 있다.
- 적용 여부: 모든 모티스에 있는 것은 아니다.
- 주요 기능: 제품에 따라 래치의 외부 밀림을 제한한다.
- 설치 조건: 보조 래치가 제조사가 지정한 위치에서 눌려야 한다.
- 주의사항: 보조 래치가 스트라이크 수용부 안으로 함께 빠지는 구조인지, 문틀 표면에서 눌리는 구조인지 제품 도면으로 확인해야 한다.
보조 래치의 명칭과 작동 방식은 제품마다 다르므로 외형만 보고 기능을 단정하지 않는 것이 안전하다.
4. 데드볼트의 구조와 역할
데드볼트(Deadbolt)는 키, 썸턴, 모터 또는 별도의 잠금 동작으로 전진해 문틀의 스트라이크 안으로 들어가는 보안용 볼트다. 래치볼트처럼 경사면에 밀려 자동으로 후퇴하는 구조가 아니라, 잠금 상태에서 쉽게 밀려 들어가지 않도록 설계된다.
- 주요 역할: 문을 잠금 상태로 고정
- 동작 특징: 키·썸턴·비밀번호·모터 등의 별도 잠금 동작으로 전진
- 형상 특징: 제품에 따라 평평하고 두꺼운 형태 또는 갈고리형 구조 사용
- 보안 조건: 볼트 재질과 돌출량뿐 아니라 스트라이크·문틀 보강과 함께 평가
데드볼트의 돌출 길이와 스트로크는 제품 계열과 백셋에 따라 달라질 수 있다. 따라서 다른 모델의 치수를 일반화하지 말고 해당 제품 도면과 주문 사양을 확인해야 한다.
5. 제품별 볼트 구성 차이
도어락과 모티스는 모두 같은 볼트 구성을 사용하는 것이 아니다. 용도와 제품 계열에 따라 다음처럼 나뉠 수 있다.
래치볼트 중심 구조
실내문이나 통행 편의를 우선하는 일부 락은 래치볼트를 중심으로 구성된다. 제품에 따라 자동 시정 기능이나 보조 잠금 구조가 추가될 수 있다.
데드볼트 중심 구조
손잡이 기능보다 보조 잠금이 필요한 문에는 데드볼트 중심의 보조정이 사용된다. 미와락(MIWA LOCK)의 데드볼트락 U9DA-1은 이러한 구조를 이해하기 위한 대표적인 제품 예시다.
래치볼트와 데드볼트를 함께 사용하는 구조
레버핸들 모티스락은 래치볼트로 닫힘을 유지하고 데드볼트로 보안 잠금을 형성하는 경우가 많다. 미와락 모티스락 U9LA53-1과 같은 제품은 두 볼트가 함께 구성되는 모티스락의 예로 볼 수 있다.
6. 래치볼트와 데드볼트 비교
기능·작동 비교
| 구분 | 래치볼트·데드볼트 비교 |
|---|
| 주요 역할 | 래치볼트: 문 닫힘 유지
데드볼트: 보안 잠금 |
| 기본 동작 | 래치볼트: 문을 닫을 때 자동으로 걸리는 경우가 많음
데드볼트: 별도의 잠금 동작으로 전진 |
| 해제 방식 | 래치볼트: 레버·핸들로 후퇴
데드볼트: 키·썸턴·모터 등으로 후퇴 |
구조·보안 판단 비교
| 구분 | 래치볼트·데드볼트 비교 |
|---|
| 대표 형상 | 래치볼트: 경사면이 있는 베벨 구조
데드볼트: 평면형·두꺼운 구조 또는 갈고리형 |
| 보안 판단 | 래치볼트: 제품 기능과 보조 구조를 함께 확인
데드볼트: 락케이스·스트라이크·문틀 보강과 함께 평가 |
두 볼트의 역할은 다르지만 실제 작동 안정성은 모두 스트라이크와의 정렬에 영향을 받는다.
7. 스트라이크·전기 스트라이크와의 관계
래치볼트와 데드볼트는 문틀의 스트라이크 수용부에 정확히 들어가야 한다. 문을 연 상태에서는 정상인데 닫으면 걸린다면 락케이스 고장으로 단정하기보다 문 처짐, 스트라이크 위치, 수용 깊이와 측압을 먼저 확인한다.
- 래치볼트 충돌: 스트라이크 입구와 베벨 방향 확인
- 데드볼트 마찰: 수용부 위치·깊이와 한쪽 측면 압력 확인
- 문 처짐: 경첩 유격과 문 높이 확인
- 닫힘 압력: 도어클로저와 패킹 압력 확인
전기 스트라이크는 호환되는 잠금장치의 래치 또는 맞물림부를 문틀 측에서 전기적으로 해제한다. 래치볼트 자체를 락케이스 안으로 후퇴시키는 것이 아니라, 키퍼가 열려 래치가 빠져나갈 수 있게 하는 구조가 일반적이다.
모든 래치락과 조합할 수 있는 것은 아니며, 데드볼트까지 함께 제어하는 시스템은 제품 구조와 지정 조합 락을 별도로 확인해야 한다.
8. JK Corporation의 실무 판단
JK Corporation이 일본향 디지털도어락 개발과 MIWA LOCK 교체 요청을 검토할 때는 기존 문과 문틀 가공을 유지해야 하는 조건이 자주 포함되었다. 이 경우 래치볼트와 데드볼트의 위치만 보는 것이 아니라 락케이스 프론트, 백셋, 문두께, 스트라이크 수용 깊이와 문 정렬을 함께 확인한다.
문을 연 상태에서는 정상인데 닫았을 때만 작동이 불안정하면 모터나 락케이스 교체를 먼저 결정하지 않고 스트라이크 정렬과 측압 가능성을 검토한다. 반대로 문을 연 상태에서도 볼트가 뻑뻑하면 락케이스, 실린더, 썸턴 또는 구동부를 점검하는 순서가 적절하다.
9. 정리
래치볼트는 문을 닫힌 상태로 유지하고, 데드볼트는 별도의 잠금 동작으로 보안 잠금을 형성한다. 두 볼트는 이름만 다른 부품이 아니라 서로 다른 기능을 담당하는 구조다.
제품에 따라 래치볼트만 사용하거나 데드볼트만 사용하거나 두 볼트를 함께 사용할 수 있으며, 보조 래치와 자동 시정 기능이 추가될 수도 있다. 따라서 외형만으로 판단하지 말고 제품 계열과 락케이스 기능을 확인해야 한다.
교체나 점검 전에는 볼트 형상, 문 방향, 백셋, 문 두께, 스트라이크 위치와 기존 절결을 함께 확인하는 것이 안전하다.
English Summary
A latch bolt usually engages automatically with the strike to keep a door closed, while a deadbolt forms a security lock through a separate action using a key, thumbturn, or motor. Some locks use only one type, while many mortise locks use both and may include an auxiliary latch or automatic-locking function. Reliable operation depends on the lock case, strike position, receiving depth, door alignment, handing, door thickness, backset, and frame preparation. An electric strike generally releases the frame-side keeper rather than retracting the latch bolt itself.
Keywords: Deadbolt, Latch Bolt, Mortise Lock, Strike Plate, Door Alignment, Electric Strike, Door Handing, MIWA LOCK, JK Corporation
※ 본 글은 MIWA LOCK 기술자료와 JK Corporation의 일본향 도어락 개발·제품 검토 경험을 바탕으로 정리한 실무 참고자료다. 실제 선정과 주문은 제품 도면, 주문기호와 현장 조건을 기준으로 확인해야 한다.
