요약: 타공 규격(Drilling Pattern)은 도어락 설치를 위해 문에 뚫는 구멍의 위치·크기·간격을 의미한다. 도어락, 디지털도어락, 스마트락, 모티스, 전기정 교체 시 기존 타공 규격이 새 제품과 맞으면 추가 가공 없이 설치가 쉬워지고, 맞지 않으면 보강판, 재타공, 홀 확장, 문 손상 문제가 생길 수 있다. 타공 규격은 백셋, 도어 두께, 모티스 규격, 프론트 플레이트, 스트라이크 위치와 함께 확인해야 하는 설치 호환성의 핵심 기준이다.
타공 규격(Drilling Pattern)이란 무엇인가?
도어락 교체 성공을 좌우하는 구멍 위치와 설치 호환성 기준
도어락은 문을 관통해 실외측 본체와 실내측 본체가 서로 체결되는 구조다. 따라서 문에 이미 뚫려 있는 구멍, 즉 타공이 새 제품과 맞지 않으면 설치가 어렵거나 재가공이 필요해질 수 있다.
타공 규격은 단순히 구멍이 있는지 확인하는 문제가 아니다. 실내외 본체, 고정 볼트, 스핀들, 케이블, 모티스, 스트라이크가 정확히 맞물리는지를 판단하는 설치 기준이다. 특히 디지털도어락과 스마트락은 기계 구조와 전자제어가 함께 작동하므로 타공 위치가 조금만 어긋나도 설치 품질과 작동 안정성에 영향을 줄 수 있다.
1. 타공 규격의 정의

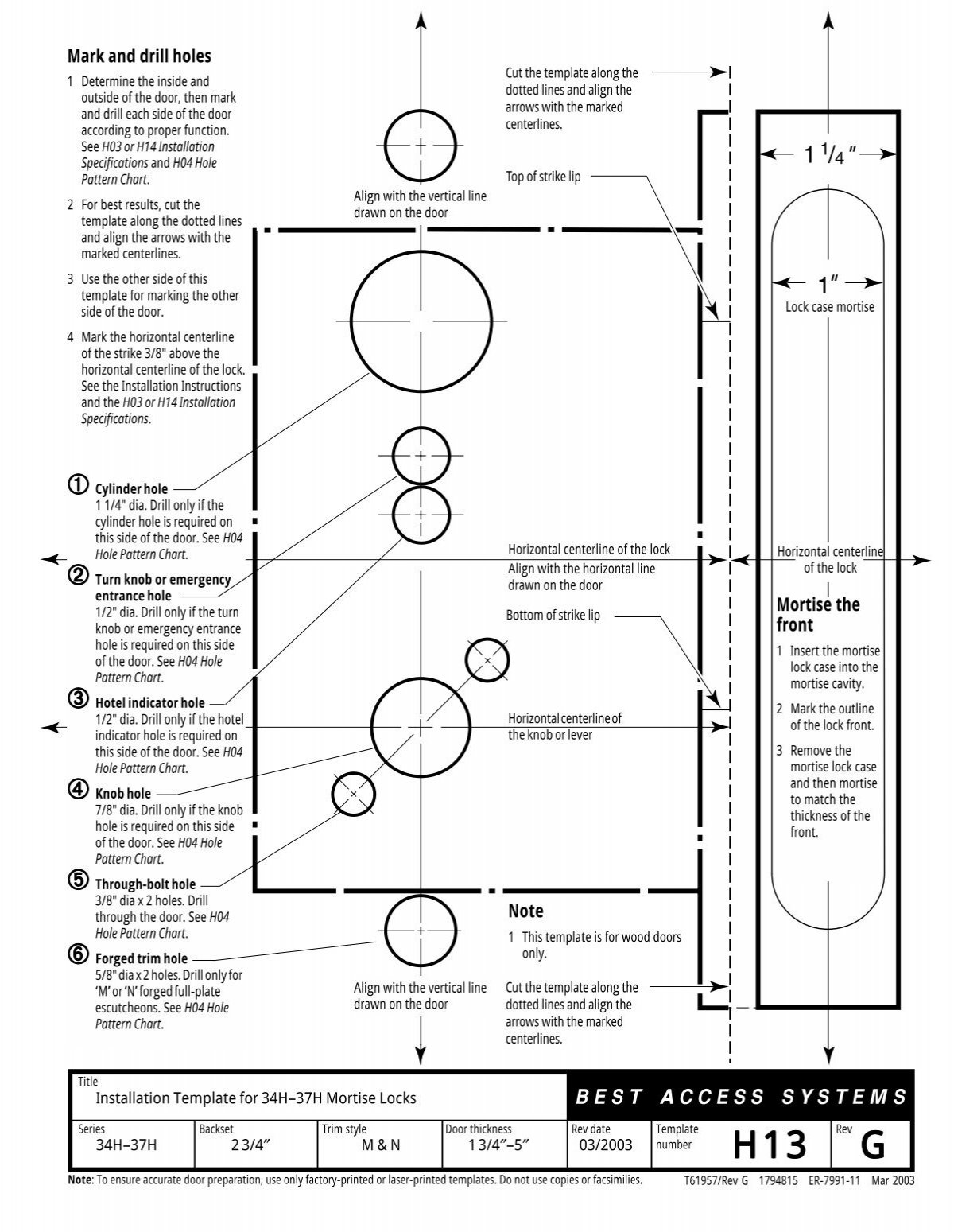

타공 규격(Drilling Pattern)은 도어락을 설치하기 위해 문에 가공되는 구멍의 위치, 지름, 간격, 중심축을 의미한다. 현장에서는 타공 패턴, 타공 치수, 설치 구멍 위치, 드릴링 템플릿(Drilling Template)이라고도 부른다.
제조사의 설치도면에는 본체 중심, 손잡이 중심, 실린더 위치, 고정 나사 위치, 케이블 통과 위치, 모티스 삽입 위치가 표시된다. 이 도면과 기존 문 타공이 맞아야 제품을 안정적으로 설치할 수 있다.
2. 확인해야 할 구멍과 치수
타공 규격을 확인할 때는 구멍 하나만 보는 것이 아니라 도어락 전체가 문에 어떻게 체결되는지를 함께 봐야 한다.
- 메인 홀: 실내외 본체가 연결되는 중심 구멍이다.
- 핸들 홀: 레버 핸들, 스핀들, 스퀘어 샤프트가 통과하는 구멍이다.
- 고정 홀: 본체를 문에 고정하는 볼트 또는 나사 위치다.
- 케이블 홀: 디지털도어락에서 실외측 본체와 실내측 본체를 연결하는 배선 통로다.
- 실린더 홀: 기계식 실린더 또는 비상키 실린더가 들어가는 구멍이다.
- 모티스 슬롯: 문 옆면에서 모티스 또는 락케이스를 삽입하기 위한 가공부다.
제품마다 필요한 구멍의 수와 위치가 다르다. 기존 도어락과 새 도어락의 외형이 비슷해 보여도 실제 설치도면은 다를 수 있으므로 반드시 중심 간 거리와 구멍 지름을 확인해야 한다.
3. 타공 규격이 맞지 않을 때 생기는 문제
타공 규격이 맞지 않으면 새 구멍을 뚫거나 기존 구멍을 넓혀야 한다. 이 과정에서 설치 시간과 비용이 늘어나고, 문 손상이나 외관 문제도 발생할 수 있다.
- 설치 불가: 기존 구멍 위치와 새 제품의 고정 홀 위치가 맞지 않는다.
- 본체 흔들림: 고정 볼트가 정확한 위치에서 체결되지 않아 본체가 뜨거나 비뚤어질 수 있다.
- 문 손상: 재타공이나 확공 과정에서 문 강도 저하와 외관 손상이 발생할 수 있다.
- 모티스 정렬 불량: 손잡이, 스핀들, 모티스 중심축이 어긋나 조작감과 잠금 안정성이 떨어질 수 있다.
- 디지털도어락 오작동: 케이블 위치, 모터 구동축, 센서 위치가 맞지 않으면 자동잠금과 해제 동작에 문제가 생길 수 있다.
교체 설치에서 자주 생기는 문제
타공 규격이 비슷해 보여도 고정 나사 홀 간격이 조금 다르면 본체 한쪽이 뜨거나 비뚤어질 수 있다. 이때 억지로 체결하기보다 설치도면(Drilling Template), 보강판, 기존 타공과 새 제품의 중심축을 먼저 확인하는 것이 안전하다.
4. 함께 확인해야 하는 치수
타공 규격이 맞아도 다른 치수가 맞지 않으면 설치가 어렵다. 도어락 교체 전에는 아래 항목을 함께 확인해야 한다.
- 백셋(Backset): 문 가장자리에서 손잡이 또는 모티스 중심까지의 거리다.
- 도어 두께(Door Thickness): 고정 볼트, 스핀들, 샤프트 길이와 직접 연결된다.
- 모티스 규격: 문 내부에 삽입되는 락케이스 또는 소티의 형태와 크기다.
- 프론트 플레이트: 문 측면에 보이는 모티스 앞판의 길이, 폭, 나사 위치다.
- 스트라이크 위치: 문틀 쪽에서 래치볼트와 데드볼트가 들어가는 위치다.
- 좌타·우타 방향: 문 열림 방향에 따라 핸들 방향과 모티스 방향이 달라질 수 있다.
실무에서는 타공 규격 + 백셋 + 도어 두께 + 모티스 규격을 한 세트로 확인해야 설치 실패를 줄일 수 있다.
JK Corporation 관점
타공 규격은 도어락 교체 현장에서 제품 호환성을 판단하는 가장 현실적인 기준이다. 제품 사양이 좋아도 기존 문 타공과 맞지 않으면 설치 품질이 떨어지고, 추가 가공으로 인해 비용과 리스크가 커질 수 있다.
JK Corporation은 일본향 디지털도어락 개발과 MIWA LOCK 교체 대응 과정에서 기존 타공을 얼마나 살릴 수 있는지가 시장 적용성에 큰 영향을 준다는 점을 확인해 왔다. 일본 시장은 기존 락케이스, 실린더, 썸턴, 프론트 플레이트, 백셋을 유지하려는 경향이 강하기 때문에 타공 규격 확인이 특히 중요하다.
한국, 일본, 중국의 도어락 시장은 문 구조와 설치 문화가 다르다. 타공 규격을 이해하면 단순 설치 문제를 넘어 스마트락 개발, 모티스 설계, 전기정 적용, 출입통제 하드웨어 구성, 락스미스 실무까지 더 정확히 이해할 수 있다.
5. 정리
타공 규격(Drilling Pattern)은 도어락 설치를 위한 구멍의 위치, 크기, 간격을 의미하는 핵심 기준이다. 기존 타공 규격과 새 제품의 설치도면이 맞으면 추가 가공 없이 깔끔한 교체가 가능하다.
도어락 교체 전에는 타공 규격만 보지 말고 백셋, 도어 두께, 모티스 규격, 프론트 플레이트, 스트라이크 위치를 함께 확인해야 한다. 이 기본 확인만으로도 설치 실패, 문 손상, 추가 비용을 크게 줄일 수 있다.
English Summary
A drilling pattern refers to the hole positions, diameters, spacing, and center lines required for installing a door lock, digital door lock, smart lock, mortise lock, electric lock, or access control hardware. If the existing drilling pattern matches the new product, replacement can be completed with minimal additional work. If it does not match, extra drilling, hole enlargement, reinforcement plates, cover plates, or door modification may be required. In digital door lock and smart lock installations, the drilling pattern must align with the indoor unit, outdoor unit, cable hole, spindle, fixing bolts, mortise, and lock case. For MIWA LOCK replacement projects in Japan, checking the existing drilling pattern together with backset, door thickness, lock case, cylinder type, thumbturn structure, front plate, and strike position is essential for stable installation.
Keywords: Door Lock, Digital Door Lock, Smart Lock, Access Control, Physical Security, Locksmith, Drilling Pattern, Drilling Template, Door Lock Installation, Mortise Lock, Lock Case, Backset, Door Thickness, Front Plate, Strike Plate, Electric Lock, Electric Strike, MIWA LOCK, Japanese Door Lock, JK Corporation
※ 참고 기준: KS 도어락 설치 기준, ANSI/BHMA A156 계열 문·하드웨어 치수 정의, 제조사 설치도면(Drilling Template), 일본 JIS 도어록 기준 및 현장 설치 관행
