도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준

디지털도어락·모티스·전기정 설치 전 확인해야 할 기본 치수

도어락은 문 양쪽의 실외측·실내측 본체가 볼트와 샤프트를 통해 하나의 구조로 체결된다. 문 두께는 이 부품들이 어느 깊이에서 만나고 고정되는지를 정하는 치수다.

도어 두께가 실린더·썸턴·모티스·스트라이크 등 다른 부품과 함께 전체 잠금 구조에서 어떤 역할을 하는지는 도어락 주요 부품 명칭과 기능 정리에서 한눈에 확인할 수 있다.

미와락(MIWA LOCK) 제품에서는 같은 계열과 실린더를 사용하더라도 문 두께 구간에 따라 실린더·썸턴 조립 치수와 관련 부품 구성이 달라질 수 있다. 따라서 문 본체 두께뿐 아니라 보강판·장식판·스페이서가 포함된 실제 체결 조건도 함께 확인해야 한다.

1. 도어 두께는 어디를 측정하는가

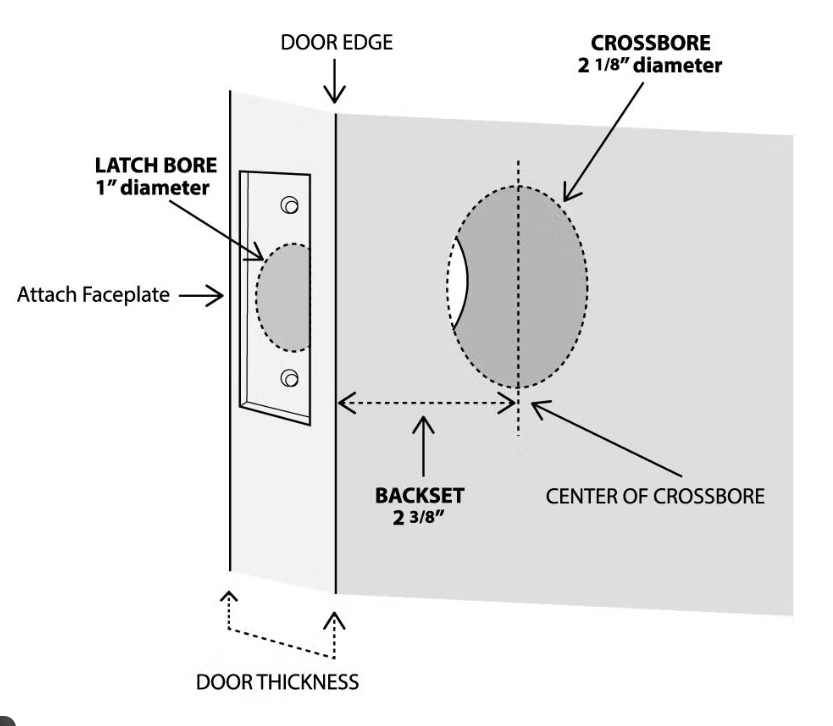

도어 두께(Door Thickness)는 문 바깥면, 즉 실외측 표면부터 문 안쪽면, 즉 실내측 표면까지의 두께를 의미한다. 일반적으로 mm 단위로 표기하며, 도어락 설치 전 반드시 확인해야 하는 기본 치수다.

주의할 점은 도어 두께가 문틀 두께가 아니라는 점이다. 측정 대상은 도어 프레임이나 문틀이 아니라 도어락이 실제로 관통해 설치되는 문 본체다.

2. 문 본체 두께와 실제 체결 두께

문 본체 두께는 문 앞면부터 뒷면까지의 기본 치수다. 반면 실제 체결 두께는 도어락 본체가 맞닿는 두 면 사이의 거리로, 보강판·장식판·스페이서가 체결 구조에 포함되면 기본 문 두께와 달라질 수 있다.

제품 주문표가 요구하는 값이 문 본체 두께인지 실제 체결 두께인지 먼저 확인해야 한다. 두 값을 구분하지 않으면 볼트 길이, 샤프트 삽입 깊이와 실린더·썸턴 조립 위치가 맞지 않을 수 있다.

3. 문 두께가 도어락 체결에 미치는 영향

도어락 제품마다 지원 가능한 문 두께 범위가 정해져 있다. 이 범위를 벗어나면 다음과 같은 문제가 생길 수 있다.

• 본체 흔들림: 실내외 본체가 문에 단단히 밀착되지 않아 사용 중 유격이 생긴다.
• 고정 볼트 불일치: 볼트가 짧으면 체결이 약하고, 길면 본체가 들뜨거나 내부 부품을 압박할 수 있다.
• 샤프트 길이 문제: 손잡이와 모티스를 연결하는 스핀들 또는 스퀘어 샤프트 길이가 맞지 않을 수 있다.
• 모티스 연결 불량: 문 두께 사양과 스핀들·샤프트 구성이 맞지 않으면 실내외 본체와 모티스의 연결이 불안정해질 수 있다.
• 패킹 밀착 저하: 방수 또는 생활방수 구조를 갖춘 제품에서는 본체와 문 표면의 밀착 상태가 패킹 성능에 영향을 줄 수 있다.

4. 도어 두께 측정 방법

도어 두께는 문을 연 상태에서 측정한다. 먼저 문 본체의 기본 두께를 확인하고, 본체가 보강판이나 장식판 위에 고정되는 구조라면 실제 체결면 사이의 전체 두께도 별도로 측정한다.

• 1단계: 문을 열고 도어락이 설치될 문 본체를 확인한다.
• 2단계: 문 앞면부터 뒷면까지의 기본 두께를 측정한다.
• 3단계: 보강판·장식판·스페이서 위에 본체가 체결된다면 실제 체결면 사이의 전체 두께를 별도로 측정한다.
• 4단계: 제품 주문표가 요구하는 값이 기본 문 두께인지 실제 체결 두께인지 확인한다.
• 5단계: 측정값을 제품의 지원 범위와 비교하고, 경계값은 이상·미만 조건에 따라 판단한다.

교체 검토 시에는 문 두께와 함께 백셋, 문 측면 사진, 기존 타공 사진과 실내외 본체 사진을 준비하면 호환성 확인이 정확해진다.

5. 함께 확인해야 하는 설치 치수

도어 두께만 맞아도 설치가 가능해지는 것은 아니다. 아래 항목을 함께 확인해야 실제 설치 호환성을 판단할 수 있다.

• 백셋(Backset): 문 측면의 프런트 기준면에서 해당 제품 도면이 지정하는 손잡이축 또는 실린더 기준 중심까지의 거리다.
• 타공 규격: 기존 구멍과 새 도어락의 고정 홀 위치가 맞는지 확인해야 한다.
• 모티스 규격: 문 내부에 들어가는 락케이스의 래치·데드볼트 구조가 맞는지 확인해야 한다.
• 프런트 플레이트: 문 측면에 보이는 모티스 앞판의 크기와 나사 위치가 맞아야 한다.
• 스트라이크 위치: 문틀 쪽 스트라이크와 래치볼트, 데드볼트 위치가 맞아야 한다.
• 문 재질과 내부 구조: 철문, 목문, 방화문, 알루미늄 도어, 강화도어에 따라 고정 방식과 적용 가능한 하드웨어가 달라질 수 있다.

기존 도어락 교체 작업에서는 문 두께, 백셋, 타공 규격, 모티스 규격을 한 세트로 확인해야 설치 실패를 줄일 수 있다.

6. 국가·시장별 문 구조와 확인 포인트

문 두께는 국가명만으로 판단할 수 없으며, 건물 용도, 문 재질, 방화 성능과 제조사 규격에 따라 달라진다. 아래 내용은 단일 국가표준이 아니라 제품 검토 시 확인해야 할 일반적인 방향이다.

• 한국: 주거용 철문과 방화문 등 다양한 문 구조가 사용되므로 제품별 지원 문 두께와 기존 타공 상태를 함께 확인한다.
• 일본: 기존 락케이스와 문 가공을 유지하는 교체 검토가 많아 실측값, 扉厚 구간과 외형도 대조가 중요하다.
• 미국: 인치 치수로 표기되는 제품이 있으므로 원래 규격과 제조사 승인 범위를 확인하고 필요할 때 mm로 환산한다.
• 중국: 방범문·철문·목문과 스마트락 전용문 등 제조사별 구조 차이가 크므로 개별 적용 범위를 확인한다.

7. MIWA의 문 두께 구간과 DT 실무 표기

MIWA 일본어 자료에서는 문 두께를 주로 扉厚로 표시한다. JK Corporation은 견적과 상담 과정에서 문 두께 구간을 빠르게 식별하기 위해 DT42-50과 같은 약식 표기를 사용할 수 있다. 이는 설명을 위한 실무 표기이며, MIWA 전 제품에 공통 적용되는 공식 형식기호는 아니다.

LA·LAM·LAF 계열을 기준으로 본 문 두께 구간 예시

따라서 문 두께가 정확히 42mm라면 33~42mm 구간이 아니라 42~50mm 구간으로 판단한다. 다만 이러한 구간은 모든 MIWA 제품에 공통으로 적용되는 단일 규격이 아니다. 제품군, 기능번호, 손잡이 형상, 실린더와 특수 사양에 따라 적용 가능한 문 두께 범위가 달라질 수 있으므로 해당 제품의 주문표·외형도와 적용 조건을 확인해야 한다.

8. 문 두께별 실린더·썸턴 조립 치수

MIWA LA·LAM·LAF 시리즈의 문 두께별 치수도는 같은 U9 실린더 계열에서도 문 두께 구간에 따라 A·B·C 조립 치수가 달라짐을 보여준다. 아래 표는 해당 카탈로그 치수도에서 U9 실린더 수치를 정리한 사례다.

A·B·C는 MIWA 외형도에서 지정한 조립 기준 치수이며, 각각을 단순히 실린더 전체 길이, 썸턴 길이 또는 돌출 길이로 바꾸어 해석해서는 안 된다. 문 두께에 따라 실린더와 썸턴의 돌출·조립 조건 및 관련 부품 구성이 달라질 수 있으므로, 같은 LA 계열과 U9 실린더라는 이유만으로 서로 다른 문 두께 사양을 그대로 호환된다고 판단해서는 안 된다.

9. 문 두께와 스트라이크 선정

MIWA 일부 계열은 문 두께와 편개문·양개문 조건에 따라 스트라이크 형식과 L치수가 달라진다. 문 두께는 실린더와 썸턴의 조립 조건뿐 아니라 문틀 쪽 스트라이크 선정에도 영향을 줄 수 있다.

따라서 도어락 본체와 락케이스의 문 두께 사양을 확인한 뒤, 문틀의 스트라이크 형식과 설치 치수도 함께 대조해야 한다.

10. 일본향 디지털도어락 개발과 MIWA 교체 기준

디지털도어락은 실외측 인증부와 실내측 제어부가 문을 사이에 두고 연결되는 구조다. 문 두께가 맞지 않으면 전자 기능은 정상이어도 본체 체결, 샤프트 길이, 모티스 구동축 정렬에서 문제가 생길 수 있다. 특히 모터 구동형 모티스는 문 두께와 샤프트 길이, 백셋이 함께 맞아야 안정적으로 작동한다.

전기정(Electric Lock)은 출입통제 신호를 받아 전기적으로 잠금·해제를 수행하는 전기제어식 잠금장치다. 전기정 역시 문 두께, 문 재질, 프런트 플레이트, 배선 공간, 스트라이크 위치를 함께 검토해야 한다.

일본 MIWA LOCK 교체에서는 기존 문과 락케이스를 그대로 살리는 경우가 많다. 이때 문 두께 구간이 맞지 않으면 실린더와 썸턴의 돌출·조립 치수, 고정 나사 길이, 실내외 부품의 체결 위치가 맞지 않을 수 있다. 같은 모델명과 실린더 계열이라도 MIWA의 문 두께 구간이 다르면 부품 구성이 달라질 수 있으므로, 기존 제품의 외형이나 프런트 각인만 보고 주문해서는 안 된다. 일본 시장에서는 기존 문을 크게 가공하기보다 기존 규격에 맞는 제품을 선택하는 것이 중요하다.

일본 현관문은 유리 장식, 목재 장식, 몰딩, 금속 프레임 등 다양한 요소가 적용되는 경우가 많다. 따라서 명목상 문 두께가 같더라도 실제 본체가 밀착되는 면과 체결 가능한 내부 공간이 달라질 수 있다. 관련 내용은 「일본 현관문 구조와 디지털도어락 – 지진·태풍·바닷바람까지 고려해야 하는 이유」에서 자세히 설명하였다.

11. 정리

도어 두께는 도어락 본체, 볼트, 샤프트, 실린더와 썸턴이 결합되는 조건을 정하는 기본 치수다. 제품을 선정할 때는 문 본체 두께와 실제 체결 두께를 구분하고, 백셋, 타공 규격, 모티스, 프런트 플레이트와 스트라이크를 함께 확인해야 한다. 같은 모델명이나 실린더 계열이라도 문 두께 구간이 다르면 관련 부품 구성이 달라질 수 있으므로 외형이나 프런트 각인만으로 호환 여부를 판단하지 않는 것이 중요하다.

12. 자주 묻는 질문

Q. 도어 두께는 어떻게 측정하나?
A. 문을 연 상태에서 문 앞면부터 뒷면까지의 두께를 줄자로 재면 된다. 문틀 두께가 아니라 문 자체 두께를 측정해야 한다.

Q. 문 두께가 제품 지원 범위보다 두껍거나 얇으면 설치가 불가능한가?
A. 제조사가 승인한 연장 볼트, 긴 샤프트, 스페이서 또는 문 두께 대응 부품이 제공되는 경우에만 적용할 수 있다. 임의로 부품을 변경하면 체결 안정성, 비상 개방과 제품 보증에 영향을 줄 수 있다.

Q. 도어 두께만 맞으면 설치가 가능한가?
A. 아니다. 도어 두께는 기본 조건이고, 백셋, 타공 규격, 모티스 규격, 프런트 플레이트, 스트라이크 위치도 함께 맞아야 한다.

Q. MIWA 사양에서 DT42-50은 정확히 어떤 뜻인가?
A. 문 두께 42mm 이상 50mm 미만에 적용되는 구간을 뜻한다. 따라서 정확히 42mm인 문은 42~50mm 구간에 해당한다.

Q. MIWA 모델명과 실린더 종류가 같으면 문 두께가 달라도 사용할 수 있는가?
A. 반드시 그렇지는 않다. 문 두께 구간에 따라 실린더·썸턴의 돌출·조립 치수와 고정 부품이 달라질 수 있으므로, 해당 문 두께에 맞는 사양을 선택해야 한다.
