이 글 요약
도어락은 실린더(Cylinder), 모티스/락케이스(Mortise Lock / Lock Case), 데드볼트(Deadbolt), 래치볼트(Latch Bolt), 스트라이크(Strike Plate)가 서로 맞물려 작동하는 잠금장치입니다. 각 부품의 명칭과 역할을 이해하면 도어락 선택, 설치 가능 여부 확인, 유지보수, 부품 교체 상담이 훨씬 쉬워집니다.
도어락 주요 부품 명칭과 기능 설명
실린더 · 모티스 · 데드볼트 · 래치볼트 · 스트라이크 구조 정리

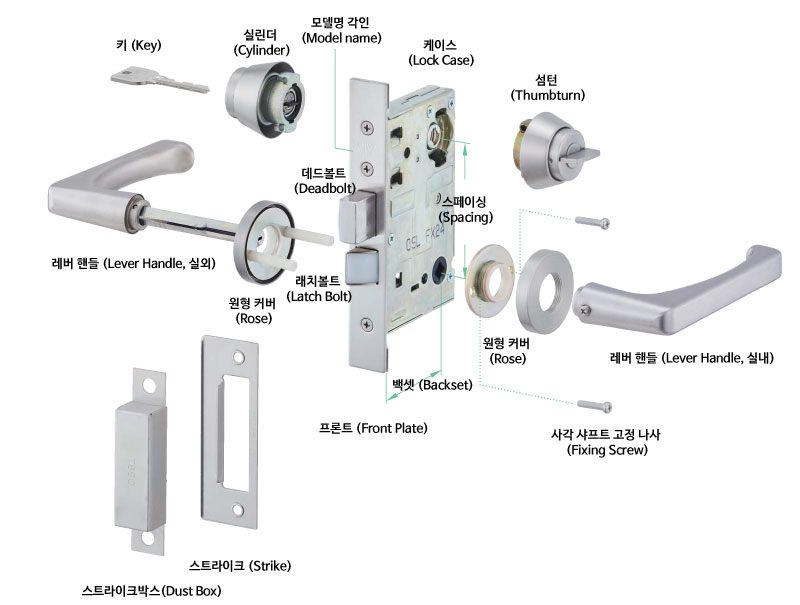

기계식 레버 도어락의 주요 부품 구성도. 실린더(Cylinder), 모티스/락케이스(Lock Case), 데드볼트(Deadbolt), 래치볼트(Latch Bolt), 스트라이크(Strike), 백셋(Backset) 등 주요 부품의 명칭과 위치를 한눈에 확인할 수 있습니다.
위 그림은 일반적인 기계식 레버 도어락의 구조를 기준으로 주요 부품의 명칭과 기능을 정리한 것입니다. 제조사와 모델에 따라 세부 구조는 다를 수 있지만, 실린더(Cylinder), 모티스/락케이스(Mortise Lock / Lock Case), 데드볼트(Deadbolt), 래치볼트(Latch Bolt), 스트라이크(Strike Plate) 등 기본적인 구성 요소는 대부분 공통적으로 사용됩니다.
도어락은 단순히 손잡이와 열쇠로만 구성된 제품이 아닙니다. 실제로는 사용자가 조작하는 외부 부품, 문 내부에서 잠금 동작을 수행하는 락케이스/모티스 본체, 그리고 문틀에서 볼트를 받아주는 스트라이크 부품이 하나의 시스템처럼 연결되어 작동합니다.
디지털도어락 역시 비밀번호, 카드, 지문, 모바일 인증, PCB, 감속모터, 센서 등 전자적인 요소가 추가될 뿐, 문을 잠그고 여는 기본 구조는 이러한 기계식 도어락 부품을 기반으로 설계됩니다. 따라서 디지털도어락의 구조와 작동 원리를 이해하려면 먼저 모티스, 데드볼트, 래치볼트, 스트라이크, 백셋과 같은 기본 부품의 역할을 이해하는 것이 중요합니다.
일반적인 도어락 구조에서 실린더(Cylinder), 레버핸들(Lever Handle), 섬턴(Thumbturn)은 사용자가 직접 조작하는 부품입니다. 반면 모티스(Mortise Lock) 또는 락케이스(Lock Case, Lock Body)는 문 안쪽에 삽입되어 데드볼트와 래치볼트의 움직임을 제어하는 핵심 잠금장치 본체입니다.
문틀 쪽에는 스트라이크(Strike Plate)와 스트라이크박스 또는 더스트박스(Dust Box)가 설치됩니다. 이 부품들은 데드볼트와 래치볼트가 정확하게 들어가도록 받아주는 역할을 하며, 도어락의 닫힘 품질, 잠금 안정성, 내구성에 직접적인 영향을 줍니다.
1. 도어락 부품은 어떻게 나뉘는가?
도어락 부품은 기능에 따라 크게 세 가지로 나눌 수 있습니다.
- 조작부: 키, 실린더, 섬턴, 레버핸들처럼 사용자가 손으로 직접 조작하는 부품입니다.
- 잠금 동작부: 모티스, 락케이스, 데드볼트, 래치볼트처럼 문 안쪽에서 실제 잠금과 해제를 수행하는 부품입니다.
- 문틀 수용부: 스트라이크, 스트라이크박스, 더스트박스처럼 볼트를 받아주고 문틀과 맞물리는 부품입니다.
이 세 부분이 정확하게 맞아야 도어락이 부드럽게 열리고 닫히며, 잠금 상태도 안정적으로 유지됩니다. 특히 모티스, 백셋, 스페이싱, 도어 두께, 스트라이크 위치는 설치 호환성을 판단할 때 반드시 확인해야 하는 항목입니다.
2. 주요 부품 명칭과 기능
- 키(Key): 해당 실린더에 맞도록 제작된 열쇠입니다. 기계식 도어락에서는 가장 기본적인 인증 수단이며, 잠금과 해제를 직접 수행합니다. 상세 실린더란? (미와록 실린더 소개)
- 실린더(Cylinder / Lock Cylinder): 키를 삽입해 잠금과 해제를 제어하는 키뭉치입니다. 실린더의 구조, 키 시스템, 마스터키 구성 방식은 도어락의 보안 등급과 키 관리 방식에 직접적인 영향을 줍니다.
- 섬턴(Thumbturn): 실내에서 손으로 돌려 잠금과 해제를 제어하는 장치입니다. 실내측 수동 조작부로, 비상 시 빠른 해제와 일상적인 출입 편의성에 영향을 줍니다.
- 레버핸들(Lever Handle): 문을 여닫기 위해 손으로 조작하는 손잡이입니다. 실외측과 실내측으로 나뉘며, 내부의 사각 샤프트를 통해 모티스 또는 락케이스의 래치 기구와 연결됩니다.
- 사각 샤프트(Square Shaft): 레버핸들의 회전력을 내부 기구에 전달하는 축입니다. 레버를 내릴 때 이 축이 회전하면서 래치볼트가 안쪽으로 들어가 문이 열립니다.
- 사각 고정 링(Fixing Ring): 레버핸들의 흔들림을 줄이고 고정성을 높여주는 부품입니다. 장기간 사용 시 손잡이 유격을 줄이는 데 도움이 됩니다.
- 원형 커버(Rose): 레버핸들 주변을 감싸는 장식 및 마감용 커버입니다. 타공부를 가리고 외관을 정리하는 역할을 합니다.
- 프론트 플레이트(Front Plate): 문 측면에 노출되는 금속판입니다. 모티스나 락케이스를 문에 고정하고, 데드볼트와 래치볼트가 나오는 위치를 정렬해 줍니다.
- 케이스 / 락케이스(Lock Case, Lock Body, 모티스 본체): 잠금과 해제 동작을 수행하는 핵심 기구가 들어있는 도어락 본체입니다. 일반적으로 모티스(Mortise Lock)라고도 부르며, 데드볼트, 래치볼트, 레버 작동부, 실린더 연동부가 내부에서 연결됩니다. 상세 모티스(Mortise)란? – 도어락 내부에 장착되는 잠금장치 핵심 구조
- 데드볼트(Deadbolt): 문을 확실히 잠그는 주 잠금 볼트입니다. 래치볼트보다 외부 힘에 대한 저항이 크며, 실제 보안 잠금 역할을 담당합니다. 방범성과 잠금 강도를 판단할 때 중요한 부품입니다. 상세 데드볼트(Deadbolt)와 래치볼트(Latch Bolt)란?
- 래치볼트(Latch Bolt): 문을 닫았을 때 걸려서 닫힌 상태를 유지하는 스프링식 볼트입니다. 레버핸들을 내리면 안쪽으로 들어가며 문이 열립니다. 일상적인 문 여닫기와 닫힘 유지에 중요한 역할을 합니다. 상세 데드볼트(Deadbolt)와 래치볼트(Latch Bolt)란?
- 스페이싱(Spacing): 레버핸들 중심과 실린더 중심 사이의 거리입니다. 일본 락케이스, 미와락 모티스, 전기정 규격을 확인할 때 중요한 치수입니다.
- 백셋(Backset): 문 가장자리, 즉 프론트 플레이트 면에서 레버핸들 중심 또는 실린더 중심까지의 거리입니다. 기존 도어락 교체나 신규 설치 시 모티스 호환성을 판단하는 중요한 기준입니다. 상세 백셋(Backset)이란?
- 스트라이크(Strike / Strike Plate): 문틀에 설치되어 래치볼트와 데드볼트가 들어가 맞물리는 금속 부품입니다. 스트라이크 위치가 맞지 않으면 문 닫힘 불량, 걸림, 잠금 불량이 발생할 수 있습니다. 상세 스트라이크(Strike Plate)란?
- 스트라이크박스 / 더스트박스(Strike Box / Dust Box): 스트라이크 내부를 보호하고 볼트가 들어갈 공간을 확보해주는 보조 부품입니다. 먼지 유입을 줄이고 볼트 수용부를 안정적으로 유지하는 역할을 합니다. 상세 스트라이크(Strike Plate)란?
- 사각 샤프트 고정 나사(Fixing Screw): 레버핸들 또는 샤프트를 고정하는 소형 나사입니다. 손잡이 흔들림이나 이탈을 방지하는 데 사용됩니다.
- 사각 마운트 링(Mounting Ring): 실린더와 문 사이를 안정적으로 고정하는 링입니다. 설치면과 부품 사이의 밀착성을 높여줍니다.
- 사각 스페이서(Spacer): 문과 부품 사이의 높이 또는 간격을 맞추는 조정 부품입니다. 도어 두께나 설치 조건에 따라 사용됩니다.
3. 설치·점검 시 반드시 확인할 항목
도어락을 교체하거나 부품을 상담할 때는 단순히 제품명만 확인해서는 부족합니다. 현장에서는 다음 항목을 함께 확인해야 합니다.
- 모티스 규격: 락케이스 크기, 프론트 플레이트 길이, 데드볼트와 래치볼트 위치를 확인해야 합니다.
- 백셋: 문 끝에서 손잡이 또는 실린더 중심까지의 거리가 기존 제품과 맞아야 합니다.
- 스페이싱: 레버핸들 중심과 실린더 중심 사이의 거리가 맞아야 외부 장식판이나 핸들 세트가 정상적으로 조립됩니다.
- 도어 두께: 문 두께에 따라 실린더 길이, 샤프트 길이, 고정 나사 길이가 달라질 수 있습니다.
- 스트라이크 위치: 문틀의 스트라이크 위치가 맞지 않으면 문이 닫히지 않거나 잠금이 제대로 걸리지 않을 수 있습니다.
4. 요약 정리
도어락은 실린더·레버핸들·섬턴 같은 조작부가 모티스/락케이스 같은 잠금장치 본체를 움직이고, 그 결과 래치볼트는 문 닫힘 유지, 데드볼트는 보안 잠금을 담당합니다. 문틀의 스트라이크·더스트박스는 이 볼트들을 받아주며, 맞물림 품질과 내구성에 큰 영향을 줍니다.
도어락 부품 명칭을 이해하면 제품 선택, 설치 가능 여부 확인, 고장 원인 파악, 부품 교체 상담이 훨씬 쉬워집니다. 특히 모티스, 백셋, 스페이싱, 도어 두께, 스트라이크 위치는 현장 설치와 호환성을 판단할 때 반드시 확인해야 하는 핵심 항목입니다.
※ 참고 기준: MIWA Lock 카탈로그의 도어락 부품 용어와 구성 개념을 바탕으로, 도어락 설치·유지보수·부품 상담에 활용할 수 있도록 JK Corporation 기술아카이브 형식으로 재구성했습니다.
English Summary
This article explains the main components of a door lock and door hardware system, including the key, cylinder, thumbturn, lever handle, mortise lock, lock case, lock body, deadbolt, latch bolt, backset, spacing, strike plate, strike box, and dust box. A door lock works by connecting the user-operated parts with the internal locking mechanism and the strike on the door frame. Understanding these terms helps with product selection, installation checks, maintenance, troubleshooting, and replacement of lock hardware components.
Keywords: Door Lock Parts, Digital Door Lock Parts, Door Lock Components, Cylinder, Key Cylinder, Thumbturn, Lever Handle, Mortise Lock, Lock Case, Lock Body, Deadbolt, Latch Bolt, Strike Plate, Strike Box, Dust Box, Backset, Spacing, Door Hardware, Lock Hardware, Security Hardware, Lock Installation, JK Corporation
