미와락 전기정 U9AL4M (일본 MIWA / 모터 구동식 데드볼트 전기정)
▪ 미와락 DC24V 모터 구동식 데드볼트 전기정
▪ 극성 제어 · 정전 직전 상태 유지 · 무전압 접점 출력
▪ AL3M 공식 대체 · 공용현관/오피스 출입통제 적용
원산지 JAPAN
통전 시 모터로 잠금·해제를 제어하는 지정건물용 본체결 전기정
미와락 전기정 AL4M
MIWA AL4M Electric Lock / Motor-driven Deadbolt / 공용현관 · 오피스 출입구 · 비상구 등
Summary
미와락(MIWA LOCK) AL4M은 문 안쪽의 락케이스에 설치되는 데드볼트를 내부 모터로 움직여 잠그거나 여는 전기정(Electric Lock)입니다. DC24V 전원의 극성(＋와 －의 연결 방향)을 바꾸어 잠금과 해제 동작을 제어하며, 동작이 끝난 뒤에는 계속 전원을 공급하지 않아도 마지막 위치를 유지합니다. AL4M은 생산이 종료된 AL3M의 MIWA 공식 대체 모델이며, MIWA 폐지제품 안내상 기존 AL3M의 기본 문 절결은 추가 가공 없이 활용할 수 있는 것으로 안내됩니다. 다만 본체만 교체하면 끝나는 것은 아니므로 배선 방식, 커넥터, 리드선, 2선식 변환 어댑터와 제어반 호환성을 함께 확인해야 합니다.
※ 여기서 본체결 전기정은 문틀에 전기스트라이크만 설치하는 방식이 아니라, 문 안쪽의 잠금 본체가 데드볼트를 직접 움직여 문을 잠그는 전기식 잠금장치를 뜻합니다.
빠른 자료 다운로드
AL4M이 적합한 경우
다른 제품을 함께 검토해야 하는 경우
- 정전 시 자동 해제가 반드시 필요한 Fail-Safe 출입문은 다른 방식의 전기정을 함께 검토해야 합니다.
- 문틀 측 장치만 교체하는 전기스트라이크 방식이 적합한 문은 전기스트라이크 제품군을 함께 검토합니다.
- 자동문 전용 잠금장치가 필요한 현장은 자동문용 제품과 제어 조건을 별도로 확인합니다.
- 목문이나 특수문처럼 표준 절결(문이나 문틀을 잘라 만든 설치 공간)·보강 조건을 적용하기 어려운 현장은 별도 검토가 필요합니다.
AL4M의 동작 방식과 정전 시 특성
AL4M은 전기가 공급되는 동안 계속 힘을 주어 잠금 상태를 유지하는 방식이 아닙니다. 잠그거나 열 때만 DC24V 전원의 극성을 바꾸어 내부 모터를 움직이고, 데드볼트를 잠금 위치 또는 해제 위치까지 이동시키는 방식입니다. 동작이 끝난 뒤에는 잠금 상태를 유지하기 위해 계속 전기를 공급할 필요가 없습니다.
정전 시 상태가 바뀌는 일반적인 Fail-Safe·Fail-Secure 개념과 달리, AL4M은 정전 직전의 잠금 또는 해제 상태를 유지합니다. 따라서 비상구나 피난 동선에 적용할 때에는 전기정 단품만으로 판단하지 말고, 비상해제장치·제어반·화재수신반 연동·현장 운영 기준을 함께 검토해야 합니다.
미와락 전기정 AL4M은 전기 신호를 받아 내부 모터가 동작하여 문을 잠금 또는 해제하는 지정건물용 모터 구동식 본체결 전기정입니다. 데드볼트 방식으로 문을 고정하며, 맨션 공용현관, 사무실 출입구, 출입통제 연동문, 비상 동선 검토가 필요한 출입문 등에 적용됩니다.
전기 신호의 극성에 따라 잠금/해제 동작이 결정되며, 해당 기능 형식에 키 또는 썸턴이 장착되어 있으면 수동 조작도 가능합니다. 전기정의 시정·해정 상태와 문의 열림·닫힘 상태는 무전압 접점 출력으로 외부 제어기에서 확인할 수 있습니다.
AL4M은 MIWA에서 기존 AL3M의 공식 대체 모델로 지정한 제품입니다. 실제 교체나 신규 적용 시에는 백셋, 문두께, 케이스 깊이, 실린더 타입, 비상해제장치 유무, 배선 방식, 커넥터, 제어반 호환성을 함께 확인해야 합니다.
AL4M 상담 준비사항 8개 보기
AL4M 문의 시 아래 사항을 알려주시면 안내가 빨라집니다
- 문의 유형이 기존 AL3M 교체 / 신규 설치 중 어느 경우인지 알려 주세요.
- 기존 모델이 불분명하면 프런트 각인·주문기호 확인 방법을 참고해 주세요.
- 현장 문 종류와 용도가 공용현관 / 오피스 / 관리구역 / 비상 동선 중 어디에 해당하는지 알려 주세요.
- 필요 백셋: 38 / 51 / 64 mm 백셋(Backset)이란? – 도어락 손잡이 중심에서 잠금장치까지의 기준 거리
- 문두께 범위: 33–42 / 42–50 / 50–58 / 58–66 mm 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 실린더 형태: U9 / WR / PR(-J) / LB(-J) / JN 적용 여부 확인 미와락 실린더 제품 소개
- 기능 형식은 AL4M-1 / AL4M-2 / AL4M-3 / AL4M-4 중 외측·내측 조작 방식에 맞춰 확인해 주세요.
- 비상해제장치가 필요하면 AL4M-E / AL4M-EP / EH / EPH 계열 적용 조건을 확인해 주세요.
- 마스터키 구성 여부 미와락 키시스템(마스터키) 이해하기
실린더 교체 검토: 현재 사용 중인 U9 실린더를 WR·PR·LB·JN으로 변경할 때에는 AL4M의 기능 형식, 문두께, 비상해제장치와 실린더별 장착 제한을 먼저 확인해야 합니다. 마스터키가 적용된 현장은 실린더 계열을 바꾸면 기존 키와 새 실린더의 호환 관계가 달라질 수 있으므로, 기존 키플랜을 그대로 유지할 수 있는지와 필요한 변경 범위를 별도로 확인해야 합니다. 현장 전체 실린더를 반드시 일괄 교체해야 한다고 단정할 수는 없습니다. 자세한 내용은 U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항에서 확인할 수 있습니다.
설치·연동 체크리스트 11개 보기
설치 · 연동 체크리스트
- 백셋 / 문두께 / 케이스 깊이를 확인한 뒤 모델을 선정해 주세요.
- 전기정 제어반의 출력 방식과 전압 조건이 AL4M의 DC24V 극성 제어 조건에 맞는지 확인해 주세요.
- AL4M은 통전 극성에 따라 잠금/해제 방향이 결정되므로 극성 제어 논리를 사전에 확인해 주세요.
- 정전 시에는 정전 직전 상태가 유지되므로 피난·비상 동선과 현장 운영 기준을 전기정 단품이 아닌 전체 시스템 기준으로 검토해 주세요.
- 문이 처지거나 문틀이 어긋나 데드볼트 옆면을 누르는 힘인 측압이 과도하게 걸리지 않도록 시공해 주세요. 현재 자료에서는 측압 5kg 이하의 사용 조건이 안내되어 있습니다.
- 비상해제장치 부착형은 좌우 방향 구분이 있으므로 발주 전 좌수/우수를 확인해야 합니다.
- 문이 움직여도 전원을 전달할 수 있도록 문과 문틀 사이에 설치하는 통전금구(Power Transfer Device)는 MIWA TEK 시리즈 사용을 기준으로 검토합니다.
- AL4M-E형은 최소 문두께가 34mm 이상인지 확인합니다.
- AL4M-EP형은 LB 실린더를 사용할 수 없습니다.
- AL4M3N은 WR 실린더 설정이 없습니다.
- 2차측 코드(통전금구에서 문 내부의 전기정까지 연결하는 배선)는 기본 포함되지 않으므로 별도 준비 여부를 확인합니다.
AL4M 핵심 사양 한눈에 보기
| 구동 방식 | DC24V 모터 구동식 |
|---|---|
| 잠금 구조 | 데드볼트 본체결 방식 |
| 제어 방식 | DC24V 극성 전환 |
| 정전 시 | 정전 직전 상태 유지 |
| 수동 조작 | 키 또는 썸턴으로 가능 |
| 상태 출력 | 잠금·해제 및 문 열림·닫힘 무전압 접점 출력 |
| 기존 모델 | AL3M 공식 대체 모델 |
※ 백셋, 케이스 깊이, 문두께, 방수 성능, 실린더 적용 범위와 AL3M 대체 관계는 현재 페이지의 AL4M 카탈로그·도면 및 MIWA 폐지제품 안내를 기준으로 정리했습니다. 파생 형식에 따라 적용 가능한 실린더와 비상해제장치 조건이 달라질 수 있습니다.

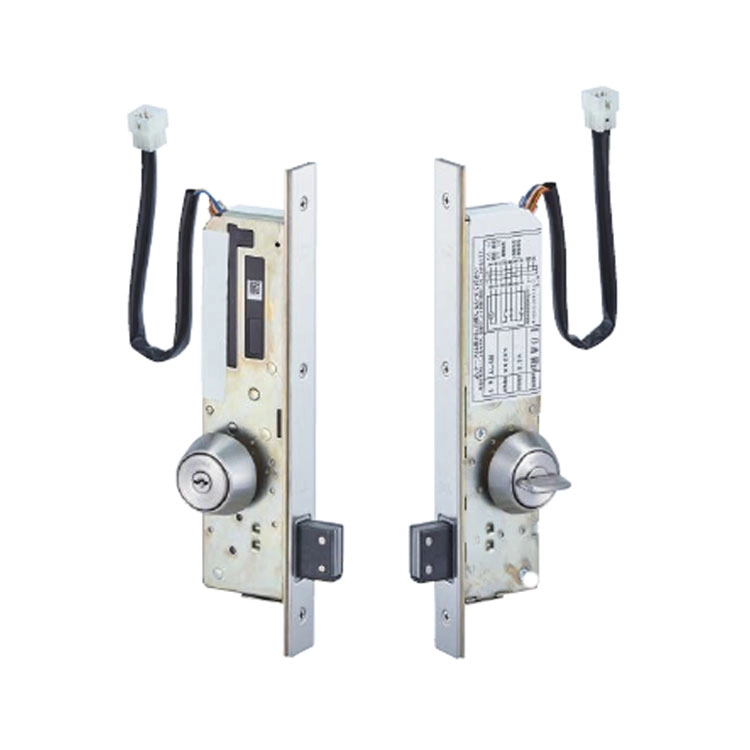

U9 실린더와 썸턴을 적용한 U9AL4M-1(ST)
대표 이미지는 AL4M-1 형식이며, AL4M-E와 AL4M-EP는 비상해제장치가 추가된 파생 계열
시스템 구성
미와락 전기정 AL4M은 전기정 제어반, SSP-G1 조작표시기, TKU-003 텐키, 출입통제 시스템 등과 조합하여 사용할 수 있습니다. 다만 각 장치가 AL4M에 직접 연결되는 것은 아니며, 현장 구성에 따라 BAN 계열 전기정 제어반이나 별도 인터페이스가 중간에 필요합니다. 기존 AL3M 시스템과 비교하거나 교체할 때에는 제어반 호환성, 배선 방식, 통전금구, 커넥터 사양과 실린더 사양을 함께 확인해야 합니다.
아래 이미지는 AL4M 단독 전용도가 아니라, MIWA 전기정과 제어기기를 조합하는 일반적인 시스템 구성 예시입니다.
일반적인 출입통제 연동 흐름
※ 현장 구성에 따라 카드리더·출입통제 컨트롤러와 AL4M 사이에는 전기정용 제어반이나 인터페이스 장치가 필요할 수 있습니다. 출입통제 컨트롤러의 Dry Contact 신호와 AL4M 본체의 DC24V 극성 구동은 같은 개념이 아닙니다.
주요 적용 현장
- 맨션·공동주택 공용현관에 적용할 수 있습니다.
- 기업·연구소·서버실의 출입통제문에 적용할 수 있습니다.
- 병원·학교·공공시설의 관리구역 출입문에 검토할 수 있습니다.
- 오피스 출입구와 비상 동선 검토가 필요한 출입문에 적용할 때에는 전체 피난·제어 조건을 함께 확인해야 합니다.
MIWA 전기정 시스템의 일반적인 기기 연동 구성
특징
- 통전 시 내부 모터가 동작하여 데드볼트를 잠그거나 해제합니다.
- 전원의 극성에 따라 잠김/열림 상태가 결정됩니다.
- 키 또는 썸턴으로 수동 잠금/해제가 가능합니다.
- 전기정의 시정·해정 상태와 문의 개폐 상태를 무전압 접점 출력으로 확인할 수 있습니다.
- 전원이 끊긴 경우에는 정전 직전 상태가 유지됩니다. 정전 중에도 키 또는 썸턴으로 잠금/해제 조작이 가능합니다.
- 비상해제장치 부착 AL4M-E, 원터치 비상해제장치 부착 AL4M-EP형도 있습니다. (백셋 51 / 64mm)
- 비상해제 신호 출력을 확인할 수 있는 AL4M-EH / AL4M-BEH / AL4M-EPH / AL4M-BPH 계열도 검토할 수 있습니다. 비상해제 신호는 무전압 접점으로 출력되며, 시정 시 복귀하므로 경보 유지가 필요한 현장은 감시반에서 별도 유지 로직을 구성해야 합니다.
- R프론트 부착 AL4MR형과 롤러 스트라이크 HD / HD2 타입도 있습니다. HD형은 스트라이크 개구부를 좌우 각 ±2mm 조정할 수 있습니다.
- 전기정 본체는 JIS C0920 보호등급 3 / IPX3 상당(위쪽에서 떨어지는 빗물에 대한 기본적인 보호 수준)의 방우 성능을 갖추고 있습니다. 단, 결선부와 어댑터 부분은 별도 방수 처리가 필요합니다.
기능 형식
AL4M은 외측과 내측의 실린더/썸턴 구성에 따라 기능 형식이 나뉩니다. 현장 운영 방식, 비상 동선, 관리 방식에 따라 적합한 형식을 선택해야 합니다.
| AL4M-1 | 외측: 실린더 │ 내측: 썸턴 외부는 키, 내부는 썸턴으로 조작하는 일반적인 구성입니다. |
|---|---|
| AL4M-2 | 외측: 실린더 │ 내측: 없음 내측 수동 조작을 제한해야 하는 현장에서 검토합니다. |
| AL4M-3 | 외측: 없음 │ 내측: 썸턴 외측 키 조작 없이 내부 썸턴 중심으로 관리하는 구성입니다. |
| AL4M-4 | 외측: 실린더 │ 내측: 실린더 양측 모두 키 관리가 필요한 현장에서 검토합니다. |
- 장착 가능 실린더: U9 / WR / PR(-J) / LB(-J) / JN ※ 형식과 옵션에 따라 제한이 있습니다.
- 더미 실린더 부착형도 있으며, 세트 발주 시 형식 끝에 D를 붙입니다. 예: AL4M-2D. 외관은 실린더처럼 보이지만 실제 잠금 기능은 없는 사양으로, 외관 통일이나 비작동 측 구성에 사용합니다.
- 실린더 코어만 교체할 수 있는 인터체인저블 실린더(교환식 실린더)는 U9 실린더만 장착 가능합니다.
AL4M 비상해제장치 부착형 구성
적용 시 주의사항
- 데드볼트에 측압이 크게 걸리면 동작 전류가 증가하고 제어반에 영향을 줄 수 있으므로, 문과 프레임의 정렬 상태를 반드시 확인해야 합니다.
- 표준 도면에서는 문 끝단 간격을 약 3~6mm 범위로 관리하며, 최대 유효 치리는 6mm 이내를 기준으로 검토합니다.
- 본체를 상하 반대로 설치하거나 문의 상부·하부 프레임에 설치하면 방수 성능이 저하되고 고장의 원인이 될 수 있으므로 설치해서는 안 됩니다.
- AL4M-EP형에는 LB 실린더를 장착할 수 없습니다.
- AL4M-EH / AL4M-BEH / AL4M-EPH / AL4M-BPH 형식에도 LB 실린더 장착이 불가합니다.
- AL4M-E의 최소 문두께는 34mm 이상입니다.
- 비상해제장치에는 좌우 방향이 있으므로 발주 시 좌수/우수를 반드시 지정해야 합니다.
- 목제문 적용은 표준 조건이 아니므로 별도 상담이 필요합니다.
사양
| 제품명 | MIWA AL4M Series |
|---|---|
| 제품 형식 | 본체결 전기정 / 모터 구동식 데드볼트 전기정 |
| 제품 분류 | 지정건물용 본체결 전기정 ※ 일본 건축 관련 기준에서 성능 표시 대상이 되는 건물용 잠금장치 분류 |
| 대체 관계 | AL3M 공식 대체 모델 ※ MIWA 폐지제품 목록상 추가 절결 가공 불필요 |
| 백셋 | 38 / 51 / 64 mm |
| 케이스 깊이 | 57 / 70 / 83 mm |
| 설치 가능 문두께 | 33–42 / 42–50 / 50–58 / 58–66 mm |
| 방수 성능 | JIS C0920 보호등급 3 / IPX3 상당 ※ 전기정 본체 기준 |
| 유효 치리 치수 문과 문틀 사이의 유효 간격 | 약 3~6mm ※ 최대 6mm 이내 |
| 사용 온도 범위 | -10℃ ~ +50℃ ※ 결로·동결 없을 것 |
| 실린더 | U9 / WR / PR(-J) / LB(-J) / JN ※ 형식에 따라 제한 있음 |
| 표준 적용 문 | 스틸문 기준 ※ 목제문은 별도 상담 필요 |
| 용도 | 맨션 공용현관, 오피스 출입구, 비상구, 출입통제 연동 출입문 등 |
전기 사양
| 시해정 동작 전압 | 모터 │ DC24V ±20% |
|---|---|
| 동작 전류 | 모터 │ 0.3A ±20% ※ 측압 0kg 기준 |
| 통전 시간 | 모터 │ AL4M 2–3초 / AL4M-E(P) 3–5초 |
| 통전율 전기를 공급하는 시간 비율 | 모터 │ 1/5 |
| 문 열림/닫힘 신호 | 리드 스위치(자석으로 문 열림·닫힘을 감지하는 스위치) │ DC24V / 2mA~100mA |
| 시해정 신호 | 마이크로 스위치(잠금기구 위치를 감지하는 소형 스위치) │ DC24V / 2mA~100mA |
| 배선 | 리드선 │ 길이 250mm, 9P 커넥터(9개의 접점이 있는 연결 커넥터) 부착, AWG-24(전선 굵기 규격) UL1061 내열 비닐전선 |
※ 전기 사양은 데드볼트 측압 0kg 기준입니다. 데드볼트에 측압이 가해지면 전류가 증가하여 제어반 등에 영향을 줄 수 있으므로 측압이 걸리지 않도록 시공해야 합니다.
※ 2차측 코드는 기본 포함되지 않으며 필요 시 별도 준비해야 합니다. 통전금구는 MIWA TEK 시리즈 사용을 기준으로 검토하는 것이 좋습니다.
내부 회로 및 신호 구성
아래 회로도는 AL4M 안에서 모터와 각 상태 감지 스위치가 어떻게 연결되는지를 보여주는 참고 자료입니다. 문 열림·닫힘, 잠금·해제, 비상해제 상태가 어떤 신호로 나오는지 확인할 때 사용합니다.
AL4M 내부 회로와 시정·해정 신호 구성
- M: 모터, 시해정 동작을 담당합니다.
- RSW1: 리드 스위치, 문 열림/닫힘 상태 신호를 출력합니다.
- MSW1: 마이크로 스위치, 해정 신호를 출력합니다.
- MSW2: 마이크로 스위치, 시정 신호를 출력합니다.
- MSW3: 마이크로 스위치, 비상해제 신호를 출력합니다. ※ AL4M-EH / AL4M-EPH 등 해당 형식에 적용
- 극성 기준: 청색(青) + / 갈색(茶) - 입력 시 시정, 청색 - / 갈색 + 입력 시 해정 동작 기준입니다.
AL4M 외형 치수와 스트라이크별 설치 기준
도면 검토 시에는 백셋과 케이스 깊이뿐 아니라 배선·부싱을 위한 내부 여유 공간 약 10mm, 문 끝단 간격 약 3~6mm, 적용 스트라이크 형식을 함께 확인해야 합니다.
AL3M에서 AL4M으로 검토할 때
기존 AL3M을 AL4M으로 교체할 때는 “후속 모델이므로 그대로 바꾸면 된다”라고 생각하면 안 됩니다. 문에 파여 있는 기본 설치 공간은 대체로 그대로 사용할 수 있지만, 배선 구조, 커넥터, 리드선 길이, 옵션과 제어반 연동 조건은 별도로 확인해야 합니다. 세부 차이는 AL3M vs AL4M 기술 비교에서 확인할 수 있습니다.
| 제품 상태 | AL3M: 생산 종료 AL4M: 공식 대체 모델 |
|---|---|
| 문 절결 | AL3M: 기존 설치 기준 AL4M: MIWA 폐지제품 안내상 추가 절결 가공 불필요 |
| 배선·커넥터 | AL3M: 기존 현장 사양 확인 AL4M: 배선 수·리드선·커넥터 별도 확인 |
| 제어반 호환성 | AL3M: 기존 제어반 사용 조건 확인 AL4M: DC24V 극성 제어·통전 시간·상태 신호 조건 확인 |
- 기존 문 가공 치수와 AL4M 케이스 깊이·절결 치수가 맞는지 확인해 주세요.
- 제어반, 조작표시기, 텐키와 통전금구의 연결 조건을 확인해 주세요.
- 기존 실린더와 신규 실린더 사양의 호환 여부를 확인해 주세요.
- 비상해제장치 유무와 좌수/우수 방향을 확인해 주세요.
- 공용현관, 오피스, 비상구 등 현장 운영 기준을 함께 검토해 주세요.
- MIWA 폐지제품 안내상 추가 절결 가공은 불필요하지만, 리드선 길이·커넥터·배선 수·2선식 변환 어댑터·제어반 호환성은 별도로 확인해 주세요.
📌 함께 보면 이해가 더 쉬운 글
AL4M은 모터 구동식 본체결 전기정입니다. 전기정의 동작 원리, 정전 시 동작 방식, Dry Contact, 설치 구조, AL3M과의 교체 조건을 함께 이해하면 제품 선정과 시스템 설계가 쉬워집니다.
구조·용어와 출입통제
구조·설치와 MIWA 실무
- 구조/설치백셋(Backset)이란?
- 구조/설치스트라이크(Strike Plate)란?
- MIWA 실무미와락 AL3M vs AL4M 기술 비교
- MIWA 실무내 문에 설치된 미와락 모델은 무엇일까? - 프론트 각인·주문기호·문 두께 확인 방법
- MIWA 실무미와락 도어락 주문 전 반드시 확인해야 할 6가지 (모델명·실린더·레버/노브핸들·문두께·백셋·마스터키)
- MIWA 실무U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항
- MIWA 실무미와락 키가 돌아가지 않거나 문이 잠기지 않을 때 – 실린더·락케이스·스트라이크 고장 구분
관련제품
자주 묻는 질문
Q1. AL4M은 Fail-Safe 전기정인가요?
아닙니다. AL4M은 정전 시 상태가 자동으로 바뀌는 방식이 아니라, 모터 동작이 끝난 위치를 기계적으로 유지하므로 정전 직전의 시정 또는 해정 상태가 그대로 유지됩니다. 따라서 일반적인 Fail-Safe / Fail-Secure 분류만으로 동작을 판단해서는 안 됩니다.
Q2. AL3M을 AL4M으로 그대로 교체할 수 있나요?
MIWA 폐지제품 목록상 추가 절결 가공은 일반적으로 불필요한 것으로 안내됩니다. 그러나 배선 수, 리드선 길이, 커넥터, 2선식 변환 어댑터, 제어반과 실린더 사양은 별도로 확인해야 합니다.
Q3. 정전 중에도 문을 열 수 있나요?
키 또는 썸턴이 설치된 형식이라면 정전 중에도 수동 잠금·해제 조작이 가능합니다. 다만 외측·내측 구성은 AL4M-1·2·3·4 형식에 따라 다릅니다.
Q4. 기존 제어반을 그대로 사용할 수 있나요?
현장마다 다릅니다. DC24V 극성 제어, 통전 시간, 커넥터, 배선 방식과 상태 신호 입력 조건이 맞는지 확인해야 하며, 기존 AL3M용 제어반이라도 무조건 호환된다고 단정할 수 없습니다.
추가 질문 3개 보기
Q5. 목문에도 설치할 수 있나요?
표준 적용은 스틸문 기준입니다. 목문은 문 구조와 보강 상태, 절결 가공, 케이스 고정 조건을 별도로 검토해야 합니다.
Q6. AL4M은 솔레노이드 전기정인가요?
아닙니다. AL4M은 내부 모터로 데드볼트를 잠금 위치와 해제 위치 사이에서 이동시키는 모터 구동식 전기정입니다. 일반적인 솔레노이드 방식과 구동 원리와 정전 시 동작 특성이 다릅니다.
Q7. AL3M과 AL4M의 가장 큰 차이는 무엇인가요?
AL4M은 생산이 종료된 AL3M의 공식 대체 모델입니다. 문 절결은 추가 가공 없이 교체할 수 있도록 안내되어 있지만, 배선 수, 리드선 길이, 커넥터, 옵션 체계와 제어반 연동 조건은 현장별로 확인해야 합니다.
English Summary
MIWA AL4M is a DC24V polarity-controlled, motor-driven deadbolt electric lock. The motor is energized only during locking or unlocking, and the mechanism retains its last locked or unlocked position after operation, including during a power failure. Key or thumbturn operation is available on the applicable function types, and dry-contact signals can be used for lock and door-position monitoring. AL4M is MIWA’s official replacement for the discontinued AL3M; MIWA's discontinued-product guidance indicates that additional door cutout is generally unnecessary. However, backset, door thickness, cylinder restrictions, emergency-release options, wiring, connectors, two-wire conversion, power-transfer hardware, and controller compatibility must still be verified for each installation.
