미와락 데드볼트락 U9AD시리즈 (일본 미와록 / Miwa)
▪ 문을 닫으면 자동으로 잠기는 미와락 데드볼트락
▪ ADT/ADS/ADB · 래치 홀드 릴리스 · 다양한 기능번호
▪ 공동주택·기숙사·보조키 · AS 전기스트라이크 연동
원산지 JAPAN
문을 닫으면 자동으로 잠기는 자동잠김 데드볼트락
미와락 U9AD 시리즈
Auto-Locking Deadbolt / 공동주택 · 기숙사 · 문짝(Gate) · 보조키 · 점검구 등
Summary
미와락(MIWA LOCK) U9AD 시리즈는 문을 닫으면 자동으로 잠기는 자동잠금(Auto Lock) 기능을 갖춘 데드볼트락(Deadbolt Lock)입니다. 공동주택, 기숙사, 게이트, 보조키, 점검구처럼 사용자가 문을 닫은 뒤 별도 시정 조작을 놓치기 쉬운 현장에 적합합니다. 제품 선정 시에는 백셋(Backset), 문두께, ADT/ADS/ADB 타입, 실린더 타입, 마스터키 구성, MIWA AS 시리즈 전기스트라이크 연동 가능 여부를 함께 확인해야 합니다.
※ 본문 사양과 기능 설명은 2026년 MIWA LOCK 종합카탈로그 제34판의 AD 시리즈 본문과 외형도·절결도를 기준으로 정리했습니다.
U9AD 시리즈는 문이 닫힐 때 자동으로 잠기는 데드볼트락으로, 공동주택·기숙사 출입구, 게이트, 보조키, 점검구 등에서 잠금 조작 누락을 줄이는 데 적합합니다.
ADS·ADT형은 키 또는 썸턴으로 해정하면 래치가 들어간 상태로 유지되고 문을 열 때 복귀하는 래치 홀드 릴리스 기능을 제공합니다. MIWA AS 시리즈 전기스트라이크와 조합할 때에는 AD 형식, AS 형식, 문두께, 문틀 가공, 유효 문틈과 제어 전압을 함께 확인해야 합니다.
문의 시 아래 사항을 알려주시면 안내가 빨라집니다
- 필요 백셋(Backset): 34 / 51 / 64 mm 백셋이란?
- 문두께 범위: 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm 문두께란?
- 실린더(키) 타입: U9 / WR / PR(-J) / LB(-J) / JN 실린더 정보
- 모델 구성: AD-1 / AD-2 / AD-3 / AD-4 / AD-5. 기존 형식이 불분명하면 프론트 각인과 주문기호 확인 방법을 참고해 주세요.
- AD 종류: ADT / ADS / ADB
- 마스터키 여부 마스터키 이해
실린더 교체 검토: 2026 MIWA LOCK 종합카탈로그의 AD 적용표에서는 ADT·ADS·ADB의 실린더 장착형에 U9 / WR / PR(-J) / LB(-J) / JN 실린더를 검토할 수 있습니다. 실제 교체 전에는 AD 종류(ADT/ADS/ADB), 기능번호, 문두께, 백셋, 필요한 키 수량과 키시스템을 함께 확인해야 합니다. 마스터키가 적용된 현장은 실린더 계열 변경에 따라 기존 키와 새 실린더의 호환 관계가 달라질 수 있으므로 기존 키플랜과 주문 가능 여부를 별도로 확인해야 합니다. 실린더 계열의 차이는 미와락 U9·WR·PR·LB·JN 실린더와 키 시스템 이해하기, 교체 조건은 U9 실린더를 WR·PR·LB·JN으로 교체할 때의 호환 조건과 마스터키 주의사항에서 확인할 수 있습니다.
설치 · 적용 체크리스트
- 백셋(34 / 51 / 64 mm)과 문두께 범위를 먼저 확인합니다.
- 유효 문틈 치수 6mm 이내 조건을 확인합니다.
- 외부/내부 조작 방식에 따라 AD-1~AD-5 모델 구성을 선택합니다.
- 출입구 운영 방식에 따라 항상 자동잠김이 필요한지(ADT/ADS), 또는 동작 조건형 자동잠김이 필요한지(ADB)를 결정합니다.
- 원격 개폐/신호 확인이 필요하면 전기스트라이크 AS 시리즈 연동 가능 구조인지 프레임 및 스트라이크 공간을 확인합니다.
- AD 시리즈에는 레버핸들이 포함되어 있지 않습니다. 문을 여닫는 손잡이·풀핸들 등은 도어 구조와 용도에 맞춰 별도로 검토해야 합니다.

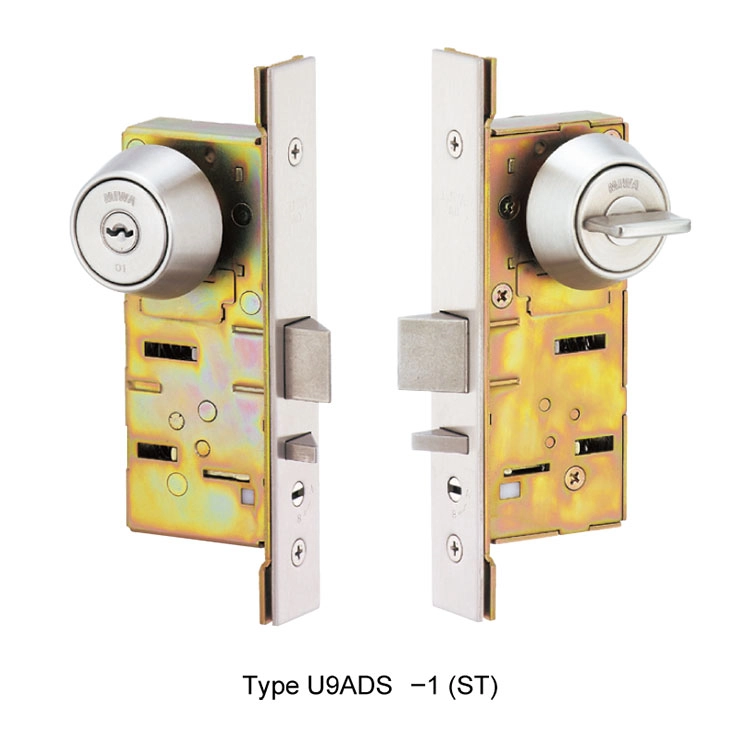

MIWA U9ADS-1 자동잠금 본체정 — 실외측 U9 실린더·실내측 썸턴 구성
1. 제품 개봉 및 구조 확인 영상
아래 영상은 JK Corporation이 실제 MIWA AD Series 제품 박스를 개봉하며 포장 상태, 구성품, 제품 구조를 확인한 영상입니다. 카탈로그 이미지로는 확인하기 어려운 제품의 실제 크기감과 구성을 참고하실 수 있습니다.
MIWA AD Series 개봉기 및 제품 소개 영상 / Unboxing & Product Review by JK Corporation
2. 주요 특징
- 문을 닫으면 자동으로 잠기는 기능으로 공동주택, 기숙사, 관리구역 출입구 관리가 편리합니다.
- 키 또는 썸턴으로 잠금을 해제하면 래치가 들어간 상태로 유지되고, 문을 열면 원래 상태로 돌아가는 래치 홀드 릴리스 기능을 제공합니다. (ADS, ADT형)
- 전기스트라이크 AS 시리즈와 조합하면 원격 해정을 검토할 수 있습니다. 시·해정 상태와 문 개폐 상태 신호는 선택한 AS 형식과 접점 출력 구성에 따라 달라지므로 실제 시스템 구성표를 확인해야 합니다.
- 일본 MIWA 카탈로그 기준 지정건물정(指定建物錠)에 해당하며, 방범 성능 표시는 카탈로그의 지정건물정 성능표에서 확인해야 합니다.
- AD 시리즈 모델 구분
- ADT: 문을 닫으면 항상 자동으로 잠깁니다.
- ADS: 기본적으로 문을 닫으면 자동으로 잠깁니다. 래치 스톱 나사를 조정하면 래치를 들어간 상태로 유지할 수 있어, 필요 시 자동잠금 동작을 정지한 상태로 운용할 수 있습니다.
- ADB: 일반 데드볼트 기능에 더해, 문이 열린 상태에서 썸턴 또는 키로 시정 조작을 한 뒤 문을 닫으면 자동으로 잠깁니다. 평상시에는 키 또는 썸턴으로 시정하는 방식입니다.
MIWA AD 시리즈 래치 홀드 릴리스 작동 순서
3. 모델 구성
AD 시리즈는 외부와 내부의 조작 방식에 따라 AD-1부터 AD-5까지 구성됩니다. 주문 시에는 설치 위치, 외부 개방 가능 여부, 내부 해정 방식, 관리 목적을 기준으로 모델을 선택해야 합니다.
| 형식 | 구성과 용도 |
|---|---|
| AD-1 | 외부 실린더 / 내부 썸턴 — 공동주택, 기숙사 공용현관 등 |
| AD-2 | 외부 실린더 / 내부 없음 — 점검구 등 |
| AD-3 | 외부 없음 / 내부 썸턴 — 테라스 등 |
| AD-4 | 외부 실린더 / 내부 실린더 — 창고 등 |
| AD-5 | 외부 썸턴 / 내부 썸턴 — 간막이, 내부 출입문 등 |
4. 주요 사양
- 백셋: 34 / 51 / 64 mm
- 설치 가능 문두께: 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm
- 장착 가능 실린더: U9 / WR / PR(-J) / LB(-J) / JN
- 유효 문틈 치수: 6mm 이내
- 재질 및 마감: ST / SB / CB / CD / BS / YB
- 레버핸들: AD 시리즈에는 레버핸들이 포함되어 있지 않습니다.
※ 2026 MIWA 종합카탈로그 기준 사양입니다. 백셋·문두께·실린더와 ADT/ADS/ADB 적용 가능 조합은 실제 기능번호 및 적용표를 기준으로 최종 확인해야 합니다.
추가 적용표·도면 2개 보기
MIWA AD 시리즈 형식·기능번호·조작 구성
MIWA AD 시리즈 외형도·절결도
📌 함께 보면 이해가 더 쉬운 글 (기술 아카이브)
U9AD 시리즈는 자동잠김 데드볼트락입니다. 제품을 검토할 때는 데드볼트 구조, 실린더 종류, 마스터키 구성, 백셋·문두께, 그리고 전기스트라이크 연동 방식을 함께 이해하면 제품 선정이 훨씬 쉬워집니다.
구조 · 설치 이해
전기스트라이크 연동
🔗 함께 검토할 관련 제품
- 미와락 전기스트라이크 AS 시리즈 — U9AD와 가장 많이 함께 검토되는 전기스트라이크
- 미와락 전기정 컨트롤 박스 BAN-DS1 — AS 시리즈와 함께 출입통제 시스템을 구성할 때 사용
- 미와락 실린더 / 키뭉치 — U9·WR·PR(-J)·LB(-J)·JN 실린더 선택 시 함께 검토
- 미와락 보조키 ND3F / ND3R 시리즈 — 고보안 보조잠금장치 비교 검토용
English Summary
The MIWA U9AD Series is an auto-locking deadbolt lock for apartment entrances, dormitories, gates, auxiliary locks, and inspection hatches. ADT and ADS provide automatic locking and latch-hold release, while ADB provides condition-based automatic locking after a locking operation is made with the door open. The series can be paired with compatible MIWA AS electric strikes for remote release; available status outputs depend on the selected AS configuration. Confirm backset, door thickness, AD type, cylinder, key system, door gap, frame preparation, and electric-strike compatibility before ordering.
