미와락 전기정 U9AUT 시리즈 (일본 미와록 / Miwa)
▪ 미와락 기능전환형 전기 모티스락
▪ AUT/AUR · 통전 시 해정/시정 · 안티패닉 옵션
▪ DC12V/24V · 출입통제 연동 · 무전압 접점 출력
원산지 JAPAN
통전 시 잠김/열림 동작을 선택·전환할 수 있는 기능전환형 미와락 전기정
미와락 전기정 AUT / AUR / AUTA / AURA 시리즈
Function-Selectable Electric Mortise Lock / 공용현관 · 공용 출입구 · 출입통제 연동문 · 비상구 등
요약
미와락(MIWA LOCK) AUT / AUR / AUTA / AURA 시리즈는 전원이 들어왔을 때 잠금을 풀지, 반대로 잠글지를 현장 조건에 맞춰 선택할 수 있는 기능전환형 전기정(Electric Lock)입니다. AUT/AUR는 기본형이고, AUTA/AURA는 실내에서 손잡이를 조작해 바로 문을 열 수 있는 안티패닉 기능을 추가한 형식입니다. 출입통제 시스템과 연동할 수 있으며, 실제 제품 정격과 통전 조건을 맞추면 MIWA 전용 컨트롤러 없이 별도 전원·제어 회로로 직접 제어하는 구성도 검토할 수 있습니다. 2026 MIWA 종합카탈로그의 표준 사양은 DC24V ±20%입니다. JK Corporation은 한국 시장용으로 MIWA에서 공급받은 DC12V 사양도 별도 취급하고 있으므로, 주문 전 제품 라벨·견적서·발주서의 정격과 현장 전원을 반드시 확인해야 합니다.
빠른 자료 다운로드
AUT / AUR / AUTA / AURA 시리즈는 전원이 공급되는 상태인 통전을 기준으로, 해정(잠금 해제) 또는 시정(잠금) 동작을 선택할 수 있는 기능전환형 전기정입니다. 모티스락(Mortise Lock)처럼 문 안쪽에 락케이스를 매입하는 전기식 잠금장치 구조로, 출입통제 시스템, 조작표시기, 텐키 등과 연동하여 공용현관, 빌딩 출입구, 출입통제 연동문, 비상구 등에 적용됩니다.
기본 동작은 AUT(A)의 통전 시 해정형과 AUR(A)의 통전 시 시정형으로 구분됩니다. AUT(A)는 정전 시 잠김 상태를 유지하는 보안 우선형이고, AUR(A)는 정전 시 해정 상태가 되는 방재·피난 우선형입니다. 이러한 차이는 Fail-Safe와 Fail-Secure의 정전 시 동작 기준과 함께 이해하면 쉽습니다. 기능은 모티스 프론트부에 내장된 전환 스위치로 선택합니다.
AUT / AUTA / AUR / AURA는 동일한 케이스를 사용하며, AUTA / AURA에는 안티패닉(Anti-Panic) 기능이 포함됩니다. 안티패닉은 잠금 상태에서도 실내 측 노브 또는 레버핸들을 조작하면 잠금이 풀리면서 문을 열 수 있게 하는 피난용 기능입니다.
본 시리즈는 폐지된 AMT(R)형과 동일한 절결(문에 락케이스를 넣기 위해 가공한 설치 공간)로 설치할 수 있으며, 폐지된 ALT(R)형 절결에 대응하는 사양도 별도로 준비되어 있습니다. 기존 제품을 교체할 때는 정확한 형식과 절결 조건을 먼저 확인하고, 도면과 함께 백셋(Backset), 문두께, 실린더 계열, 핸들 형상, 전기 사양을 함께 확인해야 합니다.
또한 방수 성능은 없는 제품이므로, 실외 또는 우천·결로 가능성이 있는 환경에서는 별도 검토가 필요합니다.
MIWA 종합 카탈로그 기준 핵심 확인사항
- 정식 제품군은 AUT·AUR·AUTA·AURA이며, U9는 선택 가능한 실린더 계열 중 하나입니다.
- MIWA 종합 카탈로그의 표준 정격은 DC24V ±20%이며, JK Corporation은 한국 시장용으로 DC12V 사양의 AUT 계열도 MIWA로부터 공급받고 있습니다. DC12V용과 DC24V용은 전환식이 아닌 별도 사양입니다.
- 표준 제품의 백셋은 76mm 또는 100mm, 케이스 깊이는 각각 104mm 또는 128mm, 스페이싱(실린더 중심과 손잡이 중심 사이의 거리)은 95mm입니다.
- 장착 가능 실린더는 형식에 따라 U9·WR·PR(-J)·LB(-J)·JN이며, 목록에 없는 실린더는 사용하면 안 됩니다.
- 표준 스트라이크는 DP형이며, 통일 스트라이크 적용 시에는 N1-04AU.STB를 검토합니다.
- 전기정 케이스는 상하 반전 설치가 불가하고, 스틸문·알루미늄문은 원좌(손잡이 축 주변의 원형 고정부) 고정부에 보강재가 필요합니다.
- 2026 종합카탈로그에는 AUJT·AUJR·AUJTA·AUJRA 정음(저소음) 타입이 별도 신제품으로 추가되어 있습니다. 본 페이지는 기존 AUT·AUR·AUTA·AURA 시리즈를 설명하며, 두 계열은 별도 제품군으로 구분해 검토해야 합니다.
아래 제품 이미지는 U9AUT 계열의 대표 예시이며, 본문은 AUT / AUR / AUTA / AURA 시리즈 전체의 구조와 기능을 설명합니다.

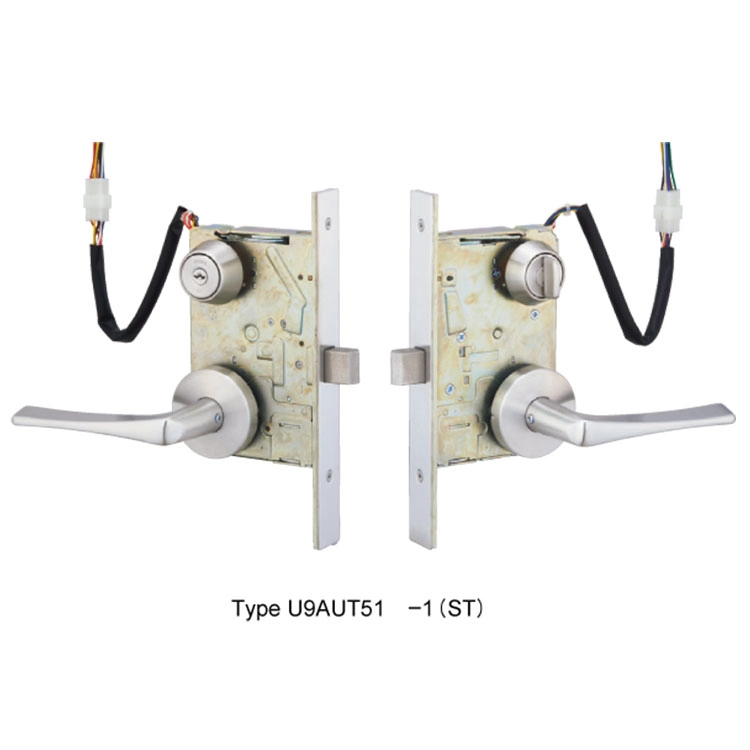

AUT / AUR 계열 대표 예시: U9 실린더와 노브를 적용한 AUT51-1

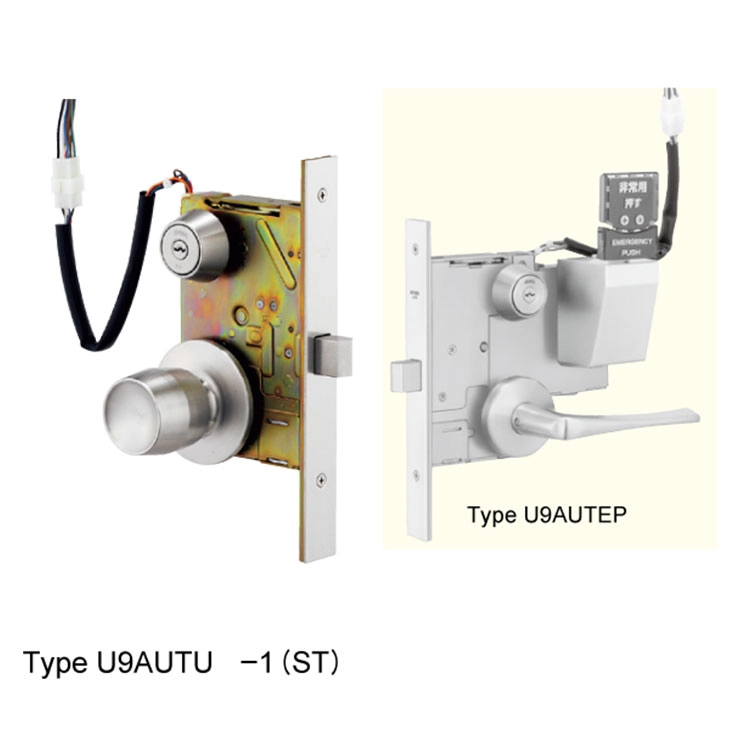

AUT / AUR 계열 대표 예시: U형 노브를 적용한 U9AUTU-1

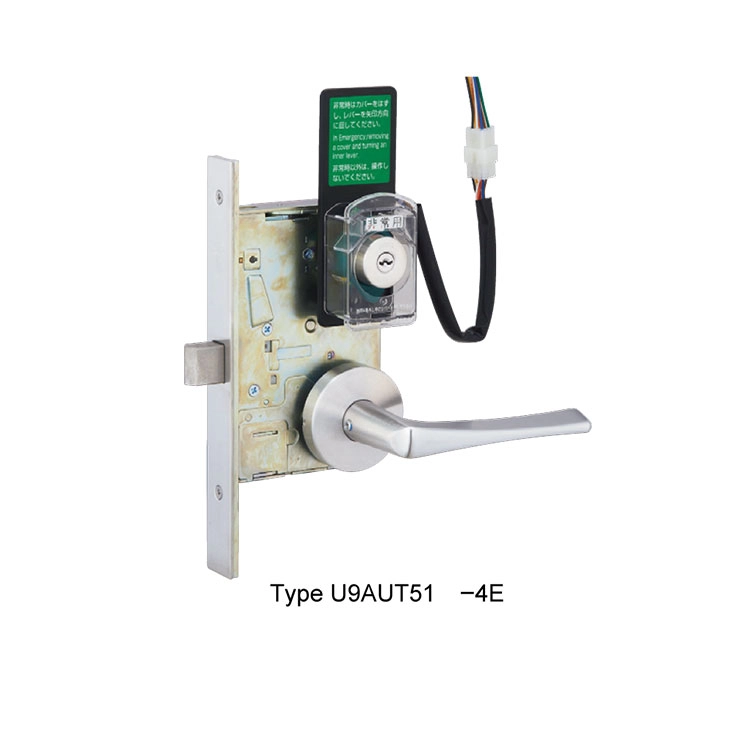

비상해제장치 부착형 대표 예시: U9AUT51-4E
상담 준비사항 8개 보기
- 전원 사양: MIWA 카탈로그 표준 DC24V ±20% / 한국 공급용 DC12V 사양 ※ DC12V용과 DC24V용은 별도 제품이므로 견적·발주 시 정격을 반드시 지정
- 기능 선택: AUT / AUTA / AUR / AURA 중 선택
- 백셋(Backset): 76 / 100 mm (백셋 100mm는 주문 후 생산)
- 문두께: 노브·케이스핸들(33–42 / 42–50 / 50–58 / 58–66mm) 또는 레버핸들(33–66mm 세부 구간) 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 실린더 형태: U9 / WR / PR(-J) / LB(-J) / JN 중 선택 가능 여부 확인 미와락 실린더 제품 소개
- 인터체인저블 실린더(락케이스를 분해하지 않고 교체할 수 있는 실린더) 필요 여부: U9 실린더만 적용 가능
- 마스터키 구성 여부 미와락 키시스템(마스터키) 이해하기
- 비상해제장치 부착형 검토 시: 좌우 방향, 스틸문/목제문 구분, 통전금구(문틀과 문 사이에서 전원을 전달하는 접점 부품) 사용 여부 확인
실린더 교체 검토: 현재 AUT·AUR·AUTA·AURA 시리즈에 장착된 U9 실린더를 WR·PR·LB·JN으로 변경할 때에는 정확한 제품 형식, 기능번호, 문두께, 핸들 형상, 비상해제 옵션과 실린더별 적용 제한을 먼저 확인해야 합니다. 모든 실린더가 모든 형식에 공통으로 적용되는 것은 아니며, 인터체인저블 실린더는 U9만 적용할 수 있습니다. 또한 마스터키를 사용하는 현장에서 다른 실린더 계열로 변경하면 기존 키와 새로운 실린더가 호환되지 않으므로, 해당 마스터키 체계에 포함된 실린더 전체와 키플랜을 함께 변경해야 합니다. 자세한 내용은 U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항에서 확인할 수 있습니다.
설치 · 연동 체크리스트 11개 보기
- 정전 시 요구 동작 기준으로 AUT(A) / AUR(A)를 선택합니다. 보안 우선이면 AUT(A), 비상구·방재 우선이면 AUR(A)를 우선 검토합니다.
- 한국 공급용 DC12V 사양을 적용하는 경우 전원공급기, 릴레이 접점 용량, 배선 전압강하, 출입통제기 출력 조건을 DC12V 제품 정격에 맞춰 별도로 검토합니다.
- 비상구·방재 동선이 중요한 현장은 안티패닉 기능이 있는 AUTA / AURA 또는 비상해제장치 부착형을 검토합니다.
- 백셋 76/100mm, 케이스 깊이 104/128mm, 스페이싱 95mm, 문두께 범위를 확인합니다.
- 표준 DP형 스트라이크 또는 통일 스트라이크 N1-04AU.STB 적용 여부와 문틀 가공 치수를 확인합니다.
- 스틸문·알루미늄문은 원좌 고정부에 보강재를 넣고, 전기정 케이스를 상하 반전해 설치하지 않습니다.
- 문과 문틀 사이의 유효 치리(문과 문틀 사이의 실제 간격) 치수는 1mm 이상~6mm 이하로 확인합니다.
- 컨트롤러, 조작표시기, 텐키, 인터폰, 경비 시스템에서 요구하는 출력 방식과 접점 조건을 확인합니다.
- 기존 제품 교체 시에는 AMT(R) 동일 절결 여부, ALT(R) 절결 대응 사양 여부, 비상해제장치 부착형의 별도 절결을 구분해 확인해야 합니다.
- 2차측 코드(문틀 측 전원 전달부에서 문 내부 전기정까지 연결하는 배선)는 기본 부속이 아니므로 필요 시 별도 준비해야 합니다. 카탈로그 기재 형식은 2ジガワコード9R입니다.
- 비상해제장치 부착형은 좌우 방향 구분이 있으며, 스틸문용/목제문용 구분도 필요합니다.
형식 표기와 주문 확인사항
AUT 계열의 형식은 기능, 핸들 형상, 조작 구성, 비상해제 옵션 등을 조합하여 결정됩니다. 아래 표는 대표적인 형식 해석 예시이며, 실제 발주 전에는 최신 MIWA 적용표와 주문기호를 함께 확인해야 합니다.
| 제품 계열 | AUT / AUR / AUTA / AURA │ 통전 시 해정·시정 동작과 안티패닉 기능 유무 |
|---|---|
| 핸들 형상 | 51 / U / 기타 형상 │ 노브·레버핸들 형상 구분 |
| 기능 번호 | -1 / -2 / -3 / -4 │ 실외측·실내측 실린더, 썸턴, 노브 구성 |
| 비상해제 옵션 | E / EP │ 비상해제장치 또는 원터치 비상해제장치 부착형 |
| 더미 실린더 | D │ 세트 발주 시 비작동 더미 실린더 구성 |
예: U9AUT51-1은 U9 실린더, AUT 계열, 51형 핸들, 기능번호 -1 조합의 대표 형식입니다. 다만 백셋, 문두께, 실린더, 핸들, 스트라이크, 좌우 방향, 비상해제 사양은 별도로 확인해야 합니다.
시스템 구성
AUT / AUR / AUTA / AURA 시리즈는 전기정 본체만으로 출입통제 시스템을 구성하는 제품이 아니며, 현장 목적에 맞는 전원공급기·제어반·컨트롤박스, 조작표시기, 텐키·카드리더·인터폰 등과 조합합니다. MIWA 표준 시스템으로 구성할 때는 BAN-DS1, SSP-G1D/G1E, TKU-003 등을 함께 검토할 수 있습니다. 다만 AUT/AUR 계열은 실제 제품의 정격전압, 릴레이 접점 용량, 통전 방식, 정전 시 동작과 보호회로를 정확히 구성하면 BAN-DS1 없이도 일반 출입통제기에서 직접 제어를 검토할 수 있습니다.
전기정의 잠김/열림 상태와 문의 개폐 상태는 무전압 접점(Dry Contact) 출력으로 확인할 수 있습니다. 무전압 접점은 전원을 직접 공급하지 않고 회로를 열거나 닫는 스위치 신호입니다. 비상해제장치 부착형은 비상해제 신호도 전기적으로 확인할 수 있습니다.
아래 구성도는 기존 시스템 구성 예시 이미지입니다. 실제 신규 설계에서는 현재 공급 가능한 제어반·조작표시기·텐키의 적용 가능 여부와 배선 거리를 다시 확인해야 하며, 적용 가능한 주변기기는 프로젝트의 제어 방식과 요구 기능에 따라 달라질 수 있습니다.
MIWA 컨트롤러 없이 제어하는 경우
AUT/AUR 계열은 솔레노이드식 전기정(전기를 공급하면 코일의 힘으로 잠금기구를 움직이는 방식)이므로 제품 정격에 맞는 DC12V 또는 DC24V 전원공급기와 릴레이(작은 제어신호로 별도 전원회로를 여닫는 전기 스위치) 회로를 구성하면 일반 출입통제기에서도 직접 제어를 검토할 수 있습니다. MIWA 종합 카탈로그의 표준 정격은 DC24V이지만, JK Corporation은 한국 시장용 DC12V 사양도 MIWA로부터 공급받고 있습니다. DC12V용과 DC24V용은 한 제품에서 전압을 전환하는 방식이 아니므로, 제품 라벨·견적서·발주서의 정격과 현장 전원을 반드시 일치시켜야 합니다. Dry Contact는 전원 출력이 아니라 제어용 접점이므로, 전기정을 Dry Contact 단자에 전원부 없이 바로 연결해서는 안 됩니다. 출입통제기의 실제 출력 정격이 AUT/AUR의 부하를 직접 감당할 수 있는지 확인하고, 일반적으로는 제품 정격에 맞는 별도 전원공급기와 충분한 접점 정격의 릴레이 회로를 구성하는 방식으로 검토합니다. 자세한 조건은 MIWA 컨트롤러 없이도 제어할 수 있는 AUT 전기정과 AS 전기스트라이크에서 확인할 수 있습니다.
AUT / AUR / AUTA / AURA 시리즈의 출입통제 시스템 구성 예시
특징
- AUT(A)와 AUR(A)의 동작을 현장에서 선택·전환할 수 있습니다.
- AUT(A) 통전 시 해정형: 정전 시 잠김 상태가 됩니다. 보안성이 중요한 출입문에 적합합니다.
- AUR(A) 통전 시 시정형: 정전 시 해정 상태가 됩니다. 비상구·방재 우선 출입문에 적합합니다.
- 안티패닉 기능유무를 모델로 선택할 수 있습니다.
- 안티패닉 적용 시, 잠금 상태에서도 실내 측 노브 또는 레버핸들을 돌리면 해정되어 문을 열 수 있습니다.
- 발주 시 AUT / AUTA / AUR / AURA 중 하나를 지정해야 하며, 지정 기능으로 설정된 상태로 출하됩니다.
- 문이 닫히면 자동으로 잠깁니다. (오토도어락 기능)
- AUT(A): 비통전 상태에서 문이 닫히면 자동 시정됩니다.
- AUR(A): 통전 상태에서 문이 닫히면 자동 시정됩니다.
- 키 또는 썸턴(실내측에서 손으로 잠금·해제하는 회전 손잡이)으로 해정할 수 있으며, 한 번 문이 열리고 닫힐 때까지 해정 상태가 유지되어 출입 동선이 편리합니다.
- 전기정의 시정/해정 상태 및 문의 개폐 상태를 전기적으로 확인할 수 있습니다. (무전압 접점 출력)
- 시정 시 노브 또는 레버핸들은 고정됩니다.
- 문이 열려 있을 때는 데드락킹 래치(래치가 눌려 임의로 밀려 들어가는 것을 막는 보조 구조)가 들어간 상태로 유지되는 플랫 래치 구조(문을 열었을 때 래치가 돌출되지 않는 구조)를 적용하여 문을 닫을 때 필요한 힘을 줄였습니다.
- 원터치 비상해제장치 부착형 AUT(A)EP / AUR(A)EP도 있습니다.
- AUT(R) 계열과는 절결이 다르므로 사전 확인이 필요합니다.
- 비상해제가 이루어진 경우 무전압 접점 출력으로 확인할 수 있습니다.
- 비상해제 후에는 문을 닫을 때 자동으로 시정됩니다.
- 고정 핸들 AU*Z형과 AU 시리즈용 로즈에 맞춘 고정 핸들도 선택 가능합니다.
- 간단한 실린더 교환을 위해 U9 인터체인저블 실린더 적용이 가능합니다. 단, 인터체인저블 실린더는 U9 실린더만 장착 가능합니다.
- 화장 시트, PVC 시트 등이 붙은 문에는 전용 시트 라이너(문 표면 마감재 간섭을 줄이기 위한 보조 부품) 사용을 검토할 수 있습니다.
적용 시 주의사항
- 방수 성능은 없습니다. 옥외 사용, 결로, 우천 가능성이 있는 현장은 별도 검토가 필요합니다.
- 문과 프레임 사이의 유효 치리 치수는 1mm 이상 ~ 6mm 이하로 검토합니다.
- 전기정과 제어반 사이의 배선 거리는 사용하는 전기정 조작반 또는 제어반의 사양을 기준으로 확인해야 합니다.
- 2차측 코드는 기본 부속이 아닙니다. 필요한 경우 별도 준비가 필요합니다. 형식은 2ジガワコード9R입니다.
- 장착 가능 실린더 목록에 없는 실린더는 동작 불량의 원인이 될 수 있으므로 사용하지 않는 것이 좋습니다.
- 비상해제장치가 부착되는 측은 방범 성능을 기대하기 어렵습니다.
- 비상해제장치 부착형은 좌우 방향이 있으며, 스틸문용/목제문용 구분도 필요합니다.
- 비상해제장치 부착형에서 통전금구는 TEK-9CC 사용을 기준으로 검토합니다.
- AUT-E / AUR-E 계열의 최소 문두께는 34mm 이상입니다.
- 비상해제 신호 출력이 필요한 경우 감시반 등에서 경보 유지 처리를 별도로 검토해야 합니다.
사양
| 제품명 | MIWA AUT / AUR / AUTA / AURA Series |
|---|---|
| 제품 형식 | 기능전환형 전기정 / 전기 모티스락 |
| 전원 사양 | MIWA 카탈로그 표준 DC24V ±20% 한국 공급용 DC12V 사양 별도 공급 |
| 백셋 | 76 / 100 mm |
| 케이스 깊이 | 104 / 128 mm |
| 스페이싱 | 95 mm |
| 설치 가능 문두께 | 노브·케이스핸들: 33–42 / 42–50 / 50–58 / 58–66 mm 레버핸들: 33–66 mm 세부 구간 적용 |
| 유효 치리 치수 | 1mm 이상 ~ 6mm 이하 |
| 방수 성능 | 없음 |
| 사용 온도 범위 | -10℃ ~ +50℃ ※ 결로·동결 없을 것 |
| 대응 가능 실린더 | U9 / WR / PR(-J) / LB(-J) / JN ※ 형식에 따라 제한 있음 |
| 인터체인저블 실린더 | U9 실린더만 장착 가능 |
| 표준 스트라이크 | DP형 / 통일 스트라이크 적용 시 N1-04AU.STB |
| 용도 | 공동주택 공용현관, 빌딩 출입구, 출입통제 연동문, 비상구 등 |
전기 사양
| 솔레노이드 해정/시정 동작 전압 | MIWA 카탈로그 표준 DC24V ±20% ※ 한국 공급용 DC12V 사양 별도 공급 |
|---|---|
| 솔레노이드 동작 전류 | 0.3A ±20% |
| 솔레노이드 통전 시간 / 통전율 | 연속 통전 / 통전율 1(계속 통전 가능한 조건) |
| 마이크로 스위치(문 또는 잠금 상태를 감지하는 소형 스위치) 문 개폐 신호 | DC24V / 2mA~100mA |
| 마이크로 스위치 시정/해정 신호 | DC24V / 2mA~100mA |
| 리드선(제품 본체에서 나오는 연결 전선) 배선 | 길이 250mm, 9P 커넥터 부착, AWG-24 UL1007 내열 비닐전선 |
※ DC12V용과 DC24V용은 전압 전환식이 아닌 별도 제품 사양입니다. 주문 시 제품 정격, 전원공급기, 릴레이 접점 용량과 배선 조건을 일치시켜야 합니다.
※ 내부 회로는 솔레노이드, 문 개폐 신호, 시정/해정 신호, 비상해제 신호로 구성됩니다. 비상해제 신호는 AUT(A)EP / AUR(A)EP 등 해당 형식에 적용됩니다.
기능 형식
| AUT＊-1 / AUR＊-1 | 안티패닉 없음 │ 외측: 실린더 + 공회전 노브 │ 내측: 썸턴 + 공회전 노브 |
|---|---|
| AUT＊-2 / AUR＊-2 | 안티패닉 없음 │ 외측: 실린더 + 공회전 노브 │ 내측: 없음 + 공회전 노브 |
| AUT＊-3 / AUR＊-3 | 안티패닉 없음 │ 외측: 없음 + 공회전 노브 │ 내측: 썸턴 + 공회전 노브 |
| AUT＊-4 / AUR＊-4 | 안티패닉 없음 │ 외측: 실린더 + 공회전 노브 │ 내측: 실린더 + 공회전 노브 |
| AUTA＊-2 / AURA＊-2 | 안티패닉 있음 │ 외측: 실린더 + 공회전 노브 │ 내측: 없음 + 노브 |
※ 더미 실린더 부착형도 있으며, 세트 발주 시 형식 끝에 D를 붙입니다. 예: AUR＊-2D
기능 형식 및 외형 도면 4개 보기
안티패닉 기능이 없을 경우
안티패닉 기능이 없는 AUT·AUR 형식 구성
안티패닉 기능이 있을 경우
안티패닉 기능이 있는 AUTA·AURA 형식 구성
AUT 시리즈의 조작부 조합 예시
AUT·AUR·AUTA·AURA 외형 치수와 절결도
