미와락(MIWA) 전기스트라이크 AS 시리즈 | ASE · AST · ASR
ASR · AST · ASE / 출입통제 연동용 전기 스트라이크
요약
미와락 전기스트라이크 AS 시리즈(ASE·AST·ASR)는 문틀에 설치해 전기 신호로 출입을 제어하는 제품입니다. ASE는 순간통전 해정형, AST는 통전 중 해정형, ASR은 통전 중 시정형으로 정전 시 상태와 사용 목적이 서로 다릅니다. 제품 정격에 맞는 전원공급기와 릴레이 회로를 구성하면 MIWA 전용 컨트롤러 없이도 일반 출입통제 시스템과 연동을 검토할 수 있습니다. MIWA 종합 카탈로그의 표준 사양은 DC24V이며, JK Corporation은 한국 시장용 DC12V 전용 사양도 공급하고 있으므로 주문 전 전압·문두께·문 형식·조합 잠금장치·배선 조건을 반드시 확인해야 합니다.
AS 시리즈의 핵심: MIWA 전용 컨트롤러 없이 연동 가능한 솔레노이드식 전기스트라이크
AS 시리즈는 솔레노이드(Solenoid)에 정격 전원을 통전(전기를 공급)하거나 차단하여 스트라이크를 해정 또는 시정합니다. 따라서 BAN-DS1 같은 MIWA 전용 컨트롤러가 모든 현장에 필수인 것은 아닙니다.
- 실제 제품 정격에 맞는 DC12V 또는 DC24V 전원공급기
- ASE·AST·ASR의 전압·전류 조건을 충족하는 적정 용량의 릴레이(작은 제어신호로 별도 전원회로를 여닫는 전기 스위치) 또는 전력 출력 회로
- 각 모델의 통전 방식과 정전 시 동작을 반영한 출입통제 제어 논리
- 솔레노이드 전원을 끊을 때 순간적으로 생기는 반대 방향의 높은 전압인 역기전력과 접점 손상을 줄이기 위한 보호회로
※ “컨트롤러 없이 제어”는 전원공급기와 릴레이까지 필요 없다는 뜻이 아닙니다. 출입통제기의 무전압 접점(Dry Contact)은 일반적으로 전원 출력이 아니라 회로를 개폐하는 접점이므로, 출력 정격을 확인하고 별도 전원·중계 릴레이 구성을 검토해야 합니다.
MIWA 전기스트라이크(Electric Strike) AS 시리즈는 자동 잠김 기능을 가진 도어락과 함께 사용하는 문틀 측 잠금 제어 장치입니다. 문이 닫히면 도어락이 자동으로 잠기고, 필요 시 전기 신호를 통해 스트라이크를 제어하여 출입을 관리할 수 있습니다.
아파트 공용현관, 비상구, 빌딩 출입구, 관리 구역 등 다양한 공간에서 사용되며, 출입통제(Access Control) 시스템과 연동하여 일상적인 출입 관리부터 비상 상황 대응까지 안정적으로 수행하도록 설계된 물리보안(Physical Security) 장치입니다.
ASE·AST·ASR은 전원이 끊겼을 때 잠김 또는 해정 상태가 서로 다르므로, 비상구와 공용현관에서는 Fail-Safe / Fail-Secure의 기본 개념을 함께 확인하는 것이 좋습니다.
설치 환경과 사용 목적에 따라 ASE / AST / ASR 세 가지 타입으로 구성되어 있으며, 소규모 교체 수요부터 공동주택·빌딩 출입통제 프로젝트까지 공급을 검토할 수 있습니다.
MIWA 종합 카탈로그 기준 핵심 확인사항
- AS 시리즈의 정식 제품 형식은 ASE·AST·ASR입니다.
- MIWA 종합 카탈로그의 표준 정격은 DC24V ±20%입니다. JK Corporation은 한국 시장용으로 MIWA가 제조한 DC12V 전용 AS 시리즈도 공급받고 있습니다. DC12V용과 DC24V용은 전압 전환식이 아니라 각각 별도의 제품 사양입니다.
- 조합 잠금장치는 ASE가 AD·HK, AST와 ASR이 AD·HK·LAL입니다.
- 편개문용과 양개문용 프론트의 문두께별 L 치수가 다르므로, 주문 시 문두께와 문 형식을 함께 지정해야 합니다.
- 좌우 방향은 공용이지만, 전기스트라이크의 문틀 가공·배선 구조를 확인하고 문틀 절결 시 배선과 부싱을 위한 약 10mm의 여유를 확보해야 합니다.
상담 준비사항 8개 보기
- 전원: MIWA 카탈로그 표준 DC24V ±20% / 한국 공급용 DC12V 전용 사양 ※ DC12V용과 DC24V용은 별도 제품이므로 견적·발주 시 정격을 반드시 지정하고, DC12V 제품의 전류·배선 조건은 제품 라벨·승인도·견적서 기준으로 확인
- 타입: ASE / AST / ASR
- 용도: 비상구 / 공용현관 / 빌딩 통용구 / 관리구역
- 문두께: 33~42 / 42~50 / 50~58 / 58~66 mm
- 문 형식: 편개문용 / 양개문용
- 문틀 조건: 문틀 재질, 목재 마감판 유무, 배선·부싱(배선이 금속 모서리에 직접 닿지 않게 보호하는 부품) 공간
- 제어 방식: 7선식 직접 배선 또는 AD311 2선 변환 어댑터(전기스트라이크의 여러 배선을 제어반용 2선 방식으로 변환하는 장치) 적용 여부
- 조합 예정 잠금장치: AD / HK / LAL 등
설치·연동 체크리스트 12개 보기
- 모델 타입(ASE/AST/ASR) 결정: 정전 시 동작, 비상 동선, 현장 규정을 기준으로 선택합니다.
- MIWA 카탈로그 표준 DC24V ±20%와 한국 공급용 DC12V 전용 사양을 구분합니다. DC12V용과 DC24V용은 별도 제품이므로 견적서·발주서·제품 라벨의 정격과 현장 전원을 일치시킵니다.
- 일반 출입통제 시스템에서 직접 제어하는 경우 실제 제품 정격에 맞는 전원공급기, 릴레이 접점 용량, 배선 전압강하, 보호회로와 출력 논리를 확인합니다.
- 컨트롤러에서 요구하는 출력 방식(무전압 접점, NO/NC 등)을 확인합니다.
- 문틀 가공 깊이(케이스 깊이 32mm) 및 설치 가능 문두께 범위를 사전에 확인합니다.
- 유효 치리 치수(문과 문틀 사이의 실제 작동 간격) 6mm 이내 조건을 확인합니다. 이 범위를 넘으면 정상 시정이 되지 않을 수 있습니다.
- 편개문용과 양개문용은 문두께별 프론트 길이(L 치수)가 다르므로 도면과 발주 사양을 일치시킵니다.
- 목재 마감판이 있는 문틀은 닫힘 시 스트라이크 본체와 마감판이 간섭하지 않도록 확인합니다.
- 문틀 절결에는 배선과 부싱을 위한 약 10mm의 추가 여유를 확보합니다.
- AS 시리즈는 좌우 방향 공용이지만, 조합 잠금장치의 래치·데드볼트 위치와 문틀 가공 기준을 확인해야 합니다.
- 측압 허용값을 확인합니다. ASE는 25kg 이하, AST는 15kg 이하, ASR은 10kg 이하 기준으로 검토해야 합니다.
- 방수 성능은 없습니다. 빗물, 결로, 빙결에 직접 노출되는 옥외 환경에서는 별도 보호 대책이 필요합니다.
주문·선정 시 확인할 항목
| 제품 형식 | ASE / AST / ASR │ 주의사항: 통전 방식과 정전 시 상태가 서로 다름 |
|---|---|
| 전원 | MIWA 카탈로그 표준 DC24V ±20% / 한국 공급용 DC12V 전용 사양 │ 주의사항: 별도 제품 사양이므로 발주 정격과 현장 전원을 일치 |
| 문두께 | 33~42 / 42~50 / 50~58 / 58~66mm │ 주의사항: 각 구간은 이상~미만 기준 |
| 문 형식 | 편개문용 / 양개문용 │ 주의사항: 문두께별 프론트 L 치수가 다름 |
| 조합 잠금장치 | ASE: AD·HK / AST·ASR: AD·HK·LAL │ 주의사항: 자동시정 가능한 지정 잠금장치와 조합 |
| 배선 방식 | 7선식 / AD311을 이용한 2선 변환 │ 주의사항: 제어반 호환성과 배선 거리를 함께 확인 |
※ MIWA 카탈로그에는 ASE·AST·ASR의 제품 형식과 문두께별 외형 치수가 제시되어 있습니다. 실제 발주 시에는 전원, 문두께, 편개문·양개문 구분, 조합 잠금장치, 제어반을 함께 기재하는 것이 안전합니다.

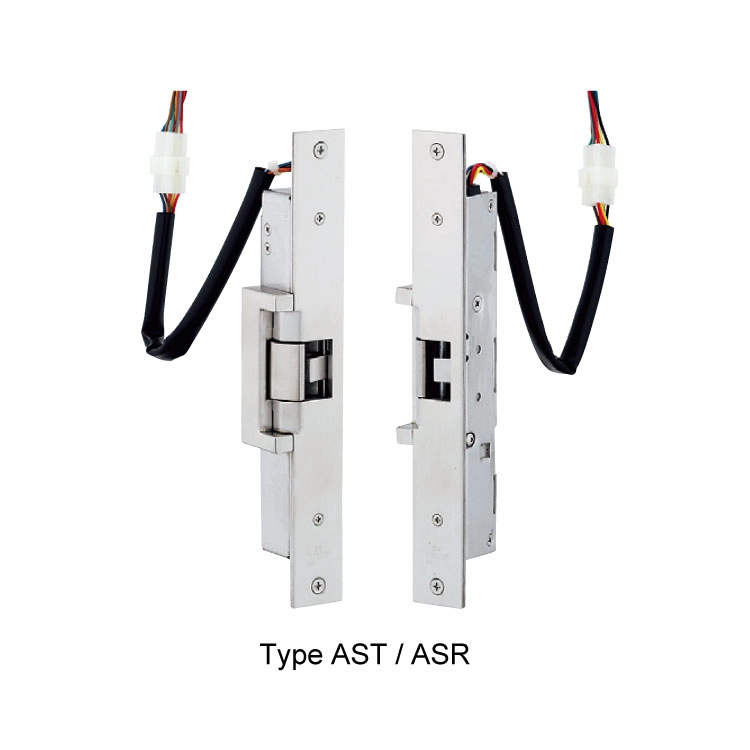

ASE·AST·ASR 전기스트라이크 외형

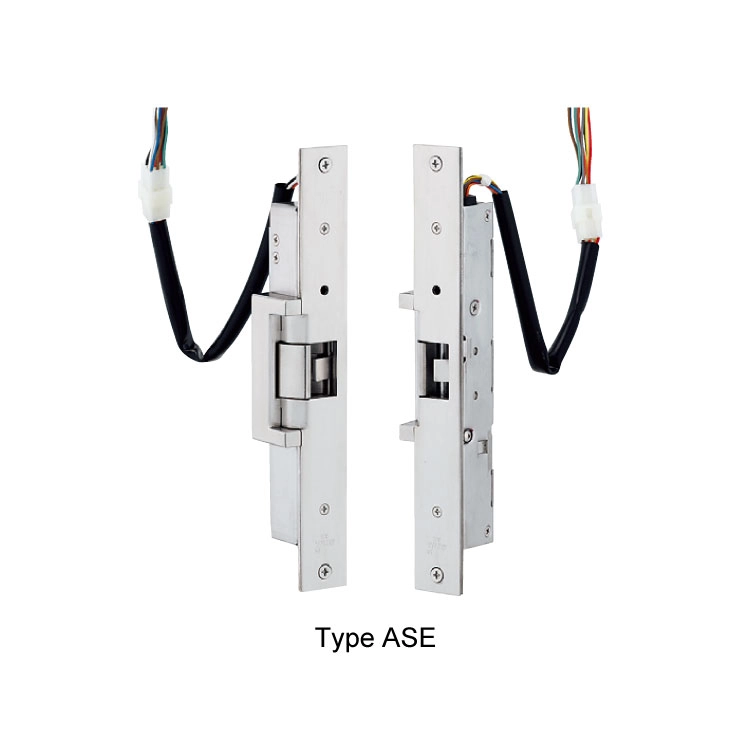

순간 통전 해정형 ASE 전기스트라이크

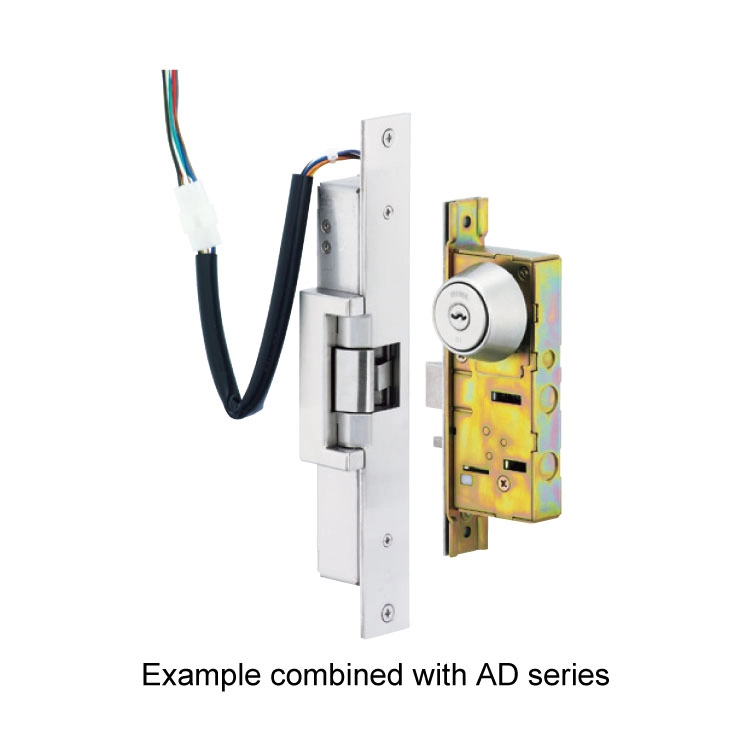

문틀에 설치되는 AS 시리즈 전기스트라이크
전원 및 시스템 구성
MIWA 종합 카탈로그에 기재된 표준 사양은 DC24V ±20%입니다.
JK Corporation 실무 안내: JK Corporation은 한국 시장용으로 MIWA가 제조한 DC12V 전용 AS 시리즈도 공급받고 있습니다. 이는 MIWA 일본 종합 카탈로그의 DC24V 표준 사양과 구분해야 합니다.
DC12V용과 DC24V용은 한 기기에서 전압을 전환하는 방식이 아니라 각각 별도의 제품 사양입니다. 주문 시 제품 라벨, 견적서, 발주서, 현장 전원, 제어반 정격을 일치시켜야 합니다.
AS 시리즈는 솔레노이드식 전기스트라이크이므로 제품 정격에 맞는 전원공급기와 적정 용량의 릴레이 회로를 구성하면 MIWA 전용 컨트롤러 없이도 일반 출입통제 시스템과 연동할 수 있습니다. 무전압 접점(Dry Contact)은 전원을 공급하는 출력이 아니라 회로를 개폐하는 접점이므로, 출입통제기의 출력 정격이 AS 시리즈의 전압·전류 조건을 직접 충족하는지 확인해야 하며 일반적으로는 별도 전원공급기와 중계 릴레이를 사용하는 구성이 안전합니다.
전기스트라이크의 시정·해정 상태 및 문 개폐 상태는 무전압 접점 출력을 통해 확인 가능하여, 다양한 출입관리 시스템과 안정적으로 연동됩니다.
전기스트라이크와 전기정 조작반 또는 제어반 사이의 배선 거리는 사용하는 제어반 사양에 따라 달라지므로, 프로젝트 설계 시 제어반 사양을 함께 확인해야 합니다.
MIWA 카탈로그의 시스템 구성에서는 AD311 2선 변환 어댑터가 ASE·AST·ASR에 대응합니다. AD311은 전기스트라이크의 7선 리드선을 제어반용 2선 방식으로 변환하며, 적용 제어반과 배선 방식은 시스템 설계 단계에서 확인해야 합니다.
AS 시리즈 출입통제 연동 구성 예시
모델별 특징
ASE형
비상구용 전기스트라이크로, 순간 통전으로 해정되며 문을 열 수 있는 상태가 됩니다. 한 번 해정되면 프론트의 원형 구멍을 가는 막대 등으로 눌러 수동 복귀시키기 전까지 해정 상태를 유지합니다.
전기스트라이크가 해정되면 조합된 잠금장치가 잠긴 상태라도 문을 열 수 있습니다. 사용 시 측압은 25kg 이하를 기준으로 검토해야 합니다.
선택 가이드: 순간 통전 후 관리자가 수동 복귀 전까지 해정 상태를 유지하고자 하는 비상구
AST형
통용구용 전기스트라이크로, 통전 중에는 해정되어 문을 열 수 있는 상태가 되고, 통전이 끊기면 자동으로 시정 복귀합니다.
통전 중에는 조합된 잠금장치가 잠긴 상태라도 문을 열 수 있으며, 비통전 상태에서 문을 닫으면 자동으로 잠깁니다. 사용 시 측압은 15kg 이하를 기준으로 검토해야 합니다.
선택 가이드: 아파트 공용현관, 빌딩 통용구 등 출입통제 시스템 연동이 기본인 공용 출입구
ASR형
비상구용 전기스트라이크로, 비통전 중에는 해정되어 문을 열 수 있는 상태가 되고, 통전하면 시정 상태가 됩니다.
통전이 끊겨 있는 동안에는 조합된 잠금장치가 잠긴 상태라도 문을 열 수 있으며, 통전 중 문을 닫으면 자동으로 잠깁니다. 정전 시에는 해정됩니다. 사용 시 측압은 10kg 이하를 기준으로 검토해야 합니다.
선택 가이드: 정전 시 해정이 필요한 비상구, 피난 안전을 우선해야 하는 출입구
정전 시 동작 및 측압 기준
| ASE | 기본 동작: 순간 통전 해정형 │ 정전 시 상태: 정전 전 상태 유지 │ 측압 기준: 25kg 이하 │ 주요 용도: 비상구 |
|---|---|
| AST | 기본 동작: 통전 시 해정형 │ 정전 시 상태: 시정 상태 유지 │ 측압 기준: 15kg 이하 │ 주요 용도: 아파트 공용현관, 빌딩 통용구 |
| ASR | 기본 동작: 통전 시 시정형 │ 정전 시 상태: 해정 │ 측압 기준: 10kg 이하 │ 주요 용도: 비상구 |
조합 가능한 MIWA 잠금장치
AS 시리즈는 문틀에 설치하여 자동시정 타입의 잠금장치와 조합해 사용하는 전기스트라이크입니다. 모델별 조합 가능한 잠금장치는 다음과 같습니다.
- ASE: AD(자동본체정), HK(모노락)
- AST: AD(자동본체정), HK(모노락), LAL(레버핸들락)
- ASR: AD(자동본체정), HK(모노락), LAL(레버핸들락)
제품 사양
- 케이스 깊이: 32 mm
- 설치 가능 문 두께: 33~42 / 42~50 / 50~58 / 58~66 mm
- 유효 치리 치수: 6 mm 이내
- 방수 성능: 없음
- 사용 온도 범위: -10℃ ~ +50℃ ※ 결로 및 빙결이 없을 것
- 좌우 방향: 공용
- 배선 여유: 절결 내부에 통선·부싱 공간 약 10mm 확보
- 프론트: 편개문용·양개문용 구분, 문두께별 L 치수 상이
※ DC24V 카탈로그의 전류값을 DC12V 제품에 그대로 적용하면 안 됩니다. 한국 공급용 DC12V 제품의 전류, 통전 조건, 배선 조건은 실제 제품 라벨·승인도·견적서의 정격을 기준으로 확인해야 합니다.
전기 사양 요약
- 솔레노이드 전압: MIWA 카탈로그 표준 DC24V ±20% / 한국 공급용 DC12V 전용 사양 ※ 전압 전환식이 아닌 별도 제품
- 솔레노이드 전류: DC24V 카탈로그 표준은 ASE 0.9A ±20%, AST/ASR 0.3A ±20% / 한국 공급용 DC12V는 제품 라벨·승인도·견적서의 정격 확인
- 통전 시간: ASE 순간 통전 0.5~3초, AST/ASR 연속 통전
- 통전율(일정 시간 중 전원을 공급할 수 있는 비율): ASE 1/10, AST/ASR 1
- 문 개폐 신호용 마이크로 스위치: DC24V, 2mA~100mA
- 시정·해정 신호용 마이크로 스위치: DC24V, 2mA~100mA
- 리드선(제품 본체에서 외부로 나오는 연결 전선): 길이 250mm, 9P 커넥터 부착, AWG-22 UL1007 내열 비닐전선
내부 회로 및 신호 구성
AS 시리즈의 내부 회로는 솔레노이드와 2개의 마이크로 스위치(작은 기계 동작으로 상태를 감지하는 소형 스위치)로 구성됩니다. 솔레노이드는 전기스트라이크의 해정 또는 시정 동작을 담당하고, 마이크로 스위치는 문 개폐 상태와 시정·해정 상태를 외부 시스템에 신호로 전달합니다.
- SOL: 솔레노이드. ASE와 AST는 해정 동작, ASR은 시정 동작을 담당합니다.
- MSW1: 문 개폐 신호용 마이크로 스위치입니다.
- MSW2: 시정·해정 신호용 마이크로 스위치입니다.
- 배선 색상: 청색, 갈색, 주황색, 백색, 황색, 흑색, 적색, 녹색, 회색을 중심으로 플러그측과 리셉터클측이 연결됩니다.
설치 및 사용 시 주의사항
- 문과 프레임 사이의 치리 치수는 6mm 이내로 시공해야 합니다.
- ASE형은 한 번 해정되면 수동 복귀 전까지 해정 상태가 유지되므로, 현장 운영 방식에 맞는지 확인해야 합니다.
- 전기스트라이크와 제어반 사이의 배선 거리는 사용하는 제어반 사양에 따라 확인해야 합니다.
- 2차측 코드는 기본 부속품이 아니므로 필요한 경우 별도 준비해야 합니다. 카탈로그 기재 형식은 2ジガワコード9R입니다.
- 방수 성능이 없으므로 외부 노출, 결로, 빙결 가능성이 있는 환경에서는 보호 커버, 설치 위치, 배수 조건 등을 함께 검토해야 합니다.
- MIWA 종합 카탈로그의 표준 정격은 DC24V ±20%이며, JK Corporation은 한국 시장용 DC12V 전용 AS 시리즈도 MIWA로부터 공급받고 있습니다. 두 전압은 별도 제품이므로 제품 라벨·견적서·발주서의 정격을 기준으로 현장 전원과 제어반을 일치시켜야 합니다.
내부 회로·외형 도면 2개 보기
AS 시리즈 SOL·MSW1·MSW2 내부 회로
ASE·AST·ASR 외형 치수와 문틀 절결도
📌 함께 보면 이해가 더 쉬운 글
AS 시리즈는 문틀에 설치되는 전기스트라이크 제품입니다. 따라서 전기스트라이크 구조, Fail-Safe / Fail-Secure, 무전압 접점, 문틀 가공·배선, 출입통제 연동을 함께 보면 모델 선정과 현장 적용을 이해하기 쉽습니다.
구조/용어
구조/설치 · 출입통제
🔗 함께 검토할 관련 제품
English Summary
The MIWA AS Series is a frame-mounted electric strike for access control systems. ASE is an instantaneous power-to-unlock type that remains released until manually reset, AST unlocks while energized, and ASR locks while energized and unlocks during a power failure. The series supports dry-contact monitoring and integration with general access controllers when a correctly rated power supply and relay circuit are provided. Before ordering, confirm voltage, door thickness, front type, compatible lock, frame preparation, side-pressure limit, and wiring method.
