미와락 강화유리문 도어락 U9TRF/TRT (일본 미와록 / Miwa)
▪ 강화유리문용 미와락 도어락
▪ TRF 여닫이 · TRT 미닫이 · TRFK/TRTK 프레임 도어
▪ U9 실린더 · 기능번호 1~5 · 문두께 25~66mm
원산지 JAPAN
강화유리문 전용: 여닫이(TRF)·미닫이(TRT)·프레임 도어용(TRFK·TRTK) 라인업
미와락 U9TRF / U9TRT
MIWA Glass Door Lock / U9 Cylinder / TRF (Swing) · TRT (Sliding) · TRFK/TRTK (Frame Door)
Summary
미와락(MIWA LOCK) U9TRF / U9TRT는 강화유리문에 사용하는 유리문용 잠금장치입니다. TRF는 여닫이문, TRT는 미닫이문에 적용하며 프레임이 있는 도어에는 TRFK / TRTK를 검토합니다. 제품 선정 시 도어 타입, 문두께, 기능번호, 실린더 옵션, 마스터키, 마감과 스트라이크 필요 여부를 함께 확인해야 합니다.
※ 본문 사양과 기능 설명은 2026 MIWA LOCK 종합카탈로그 제34판의 TRF/TRT 시리즈 본문과 적용표를 기준으로 정리했습니다.
빠른 자료 다운로드 (English)
제품 선정 핵심
- TRF: 강화유리 여닫이문에 적용합니다.
- TRT: 강화유리 미닫이문에 적용합니다.
- TRFK / TRTK: 프레임이 있는 도어에 적용합니다.
- 실린더: U9 / WR / PR / LB / JN 적용 여부를 기능번호와 함께 확인합니다.
- TRT: 스트라이크가 옵션이므로 설치 조건에 따라 필요 여부를 확인합니다.
주문·선정·설치 확인사항 보기
문의 시 필요한 정보
- 문 타입: 여닫이(TRF) / 미닫이(TRT) / 프레임 도어용(TRFK·TRTK)
- 기존 제품의 형식이 불분명하면 프론트 각인과 주문기호 확인 방법을 참고해 주세요.
- 문두께: 25–29 / 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm
- 기능번호: 1형 / 2형 / 3형 / 4형 / 5형
- 실린더: U9 / WR / PR / LB / JN
- 마감: ST / SB / CB / CD
- 마스터키: 필요 / 불필요
실린더 교체 검토
2026 MIWA LOCK 종합카탈로그 기준으로 TRF·TRT 시리즈 중 실린더가 장착되는 1·2·4형에는 U9 / WR / PR / LB / JN 실린더를 적용할 수 있습니다. 교체 전에는 TRF·TRT 구분, 기능번호, 문두께와 필요한 키 수량을 확인해야 합니다. LB 실린더는 상부 프레임용과 하부 프레임용 형식이 다르므로 TRF는 LBTRFU-□ / LBTRFD-□, TRT는 LBTRTU-□ / LBTRTD-□ 중 설치 위치와 기능번호에 맞는 사양을 선택해야 합니다. 마스터키가 적용된 현장은 실린더 계열 변경에 따라 기존 키와 새 실린더의 호환 관계가 달라질 수 있으므로 기존 키플랜과 주문 가능 여부를 별도로 확인해야 합니다. 실린더 계열의 차이는 미와락 U9·WR·PR·LB·JN 실린더와 키 시스템 이해하기, 실제 교체 절차는 미와락 유리문정 TRT / TRF 실린더 교체 방법, 호환 조건은 실린더 호환 조건과 마스터키 주의사항에서 확인할 수 있습니다.

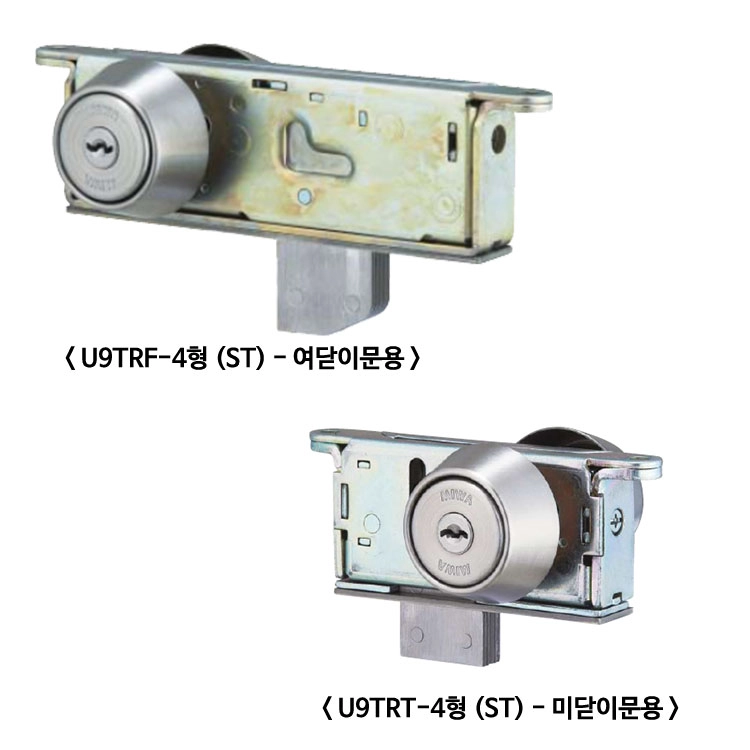

U9TRF-4 (ST) - 여닫이문용
U9TRT-4 (ST) - 미닫이문용
주요 특징
- 강화유리문 및 프레임 구조 도어용 잠금장치 라인업입니다.
- 여닫이(TRF) / 미닫이(TRT) / 프레임 도어용(TRFK·TRTK)으로 구분됩니다.
- 기능번호 1형~5형에 따라 외측·내측 실린더와 썸턴 구성이 달라집니다.
- U9 / WR / PR / LB / JN 실린더 적용 여부를 기능번호에 맞춰 검토합니다.
- TRT 시리즈는 스트라이크가 옵션이므로 설치 조건에 따라 별도로 확인합니다.
모델 구분
| 모델 | 적용 도어 │ 비고 |
|---|---|
| TRF | 강화유리 여닫이문 │ Swing door용 |
| TRT | 강화유리 미닫이문 │ Sliding door용, 스트라이크 옵션 확인 |
| TRFK | 프레임 구조 여닫이문 │ 프레임 도어용 |
| TRTK | 프레임 구조 미닫이문 │ 프레임 도어용 |
기능 번호 선택
기능번호에 따라 외측과 내측 구성이 달라집니다. 외부 키 조작, 내부 썸턴 조작, 양면 키 필요 여부를 먼저 결정해야 합니다.
| 기능번호 | 외측 │ 내측 │ 적용 예 |
|---|---|
| TRF-1 / TRT-1 | 실린더 │ 썸턴 │ 일반 출입문, 내부 수동 조작 |
| TRF-2 / TRT-2 | 실린더 │ 없음 │ 외부 키 조작 중심 |
| TRF-3 / TRT-3 | 없음 │ 썸턴 │ 내부 조작 중심 |
| TRF-4 / TRT-4 | 실린더 │ 실린더 │ 양면 키, 관리구역 |
| TRF-5 / TRT-5 | 썸턴 │ 썸턴 │ 연락문, 내부 통행문 |
사양
| 문두께 | 25–29 / 29–33 / 33–42 / 42–50 / 50–58 / 58–66 mm |
|---|---|
| 실린더 | U9 / WR / PR / LB / JN |
| 마감 | ST / SB / CB / CD |
| 용도 | 강화유리문 │ 프레임 구조는 TRFK / TRTK 검토 |
| TRT | 스트라이크 옵션 여부 확인 필요 |
| 비고 | MIWA 카탈로그상 지정건물용 잠금장치(指定建物錠) 제품군 |
※ 2026 MIWA LOCK 종합카탈로그 제34판 기준으로 TRF/TRT는 여닫이문/미닫이문용, TRFK/TRTK는 프레임 도어용이며, TRT 시리즈의 스트라이크는 옵션입니다. 실린더 장착형에는 U9 / WR / PR / LB / JN이 안내되어 있습니다.
LB 실린더 적용 시 주의사항
LB 실린더는 상부 프레임용과 하부 프레임용 사양이 구분됩니다. LB 사양으로 주문할 때는 TRF/TRT 구분과 설치 위치를 확인한 뒤 해당 발주 형식을 적용해야 합니다.
TRF·TRT 모델 및 기능 구성표
도면
U9TRF 도면
U9TRT 도면
📌 함께 보면 이해가 더 쉬운 글
U9TRF / U9TRT는 강화유리문 전용 도어락으로 문두께, 여닫이·미닫이 구분, 스트라이크 구조, 실린더 종류와 마스터키 구성을 함께 이해하면 제품을 더 정확하게 선택할 수 있습니다.
English Summary
MIWA U9TRF and U9TRT are locks for tempered-glass doors. TRF is for swing doors and TRT is for sliding doors, while TRFK and TRTK are used for framed-door applications. The 2026 MIWA catalog lists U9, WR, PR, LB, and JN cylinders for cylinder-equipped function types, and the TRT strike is optional. Selection requires confirmation of door type, thickness, function number, cylinder, finish, master-key requirements, strike configuration, and the upper- or lower-frame specification when an LB cylinder is used.
