미와락 모티스락 U9LA53-1 (일본 미와록 / Miwa)
▪ 일본 현장용 대표 레버핸들 모티스락
▪ U9 실린더 · 다양한 기능번호/핸들/백셋/문두께
▪ 현관·사무실·병실·화장실 · 마스터키 대응
원산지 JAPAN
일본 현장에서 가장 널리 사용되는 대표 레버핸들 모티스락
미와락(MIWA) LA 시리즈 레버핸들 모티스락
U9LA53-1을 중심으로 LA 시리즈의 기본 구조, 기능번호, 레버핸들 형상, 백셋·문두께·스트라이크·도면 기준과 주문 시 확인사항을 정리한 안내입니다.
Summary
MIWA LA 시리즈는 일본 현장에서 널리 사용되는 레버핸들 타입 모티스락(Mortise Lock)입니다. 기본형 U9LA53-1은 실외측 U9 실린더(Cylinder) + 실내측 섬턴 구성의 대표적인 일본도어락이며, 기능번호, 레버핸들 타입, 백셋, 문두께, 마스터키(Master Key System) 조건에 따라 현관, 사무실, 병실, 화장실, 공공시설 등 다양한 물리보안(Physical Security) 현장에 적용됩니다.
MIWA 종합 카탈로그 기준 핵심 확인사항
- LA 시리즈는 기능번호, 실린더, 레버핸들, 백셋, 문두께와 스트라이크 조합에 따라 전체 형식이 달라집니다.
- U9LA53-1은 U9 실린더 + LA 본체 + 53형 레버핸들 + 기능번호 -1의 조합입니다.
- 백셋과 문두께 범위는 LA 시리즈 전체에 여러 사양이 준비되어 있으나, 모든 기능번호와 레버핸들에 동일하게 적용되는 것은 아닙니다.
- 주문 전에는 기존 제품의 전체 형식, 문두께, 백셋, 좌우 방향, 스트라이크와 키시스템을 함께 확인해야 합니다.
- 대표 사진은 U9LA52-1이며, U9LA53-1과 기본 LA 구조는 같고 레버핸들 형상이 다릅니다.
빠른 자료 다운로드
1. MIWA LA 시리즈란?
LA 시리즈는 미와락(MIWA LOCK)의 대표적인 레버핸들 모티스락 계열입니다. 일본 현장에서 보급률이 높고, 주거용 현관문뿐 아니라 사무실, 병원, 화장실, 공공시설 등 다양한 공간에 사용됩니다.
- 조작성: 노브보다 사용하기 쉬운 레버핸들 방식입니다.
- 내구성: 레버핸들의 편의성과 함께 MA 시리즈 수준의 강도와 내구성을 갖춘 구조입니다.
- 확장성: 기능번호, 실린더, 레버핸들, 백셋, 문두께에 따라 다양한 사양 선택이 가능합니다.
- 키 시스템: 현장 조건에 따라 마스터키, 동일키, 보조정 연동 구성을 검토할 수 있습니다.
2. U9LA53-1 모델명 이해
U9
U9는 MIWA의 대표적인 로터리 디스크 실린더(Rotary Disc Cylinder) 계열입니다. 다른 실린더 계열의 적용 가능 여부는 기능번호와 카탈로그 적용표를 기준으로 확인해야 합니다.
LA53
LA 시리즈 본체에 53형 레버핸들을 조합한 사양입니다. 53형은 일본 현장에서 자주 쓰이는 기본적인 레버 디자인 중 하나입니다.
-1
실외측은 실린더, 실내측은 섬턴으로 구성되는 가장 일반적인 현관문용 구성입니다.
3. LA 시리즈 기본 구조 이미지

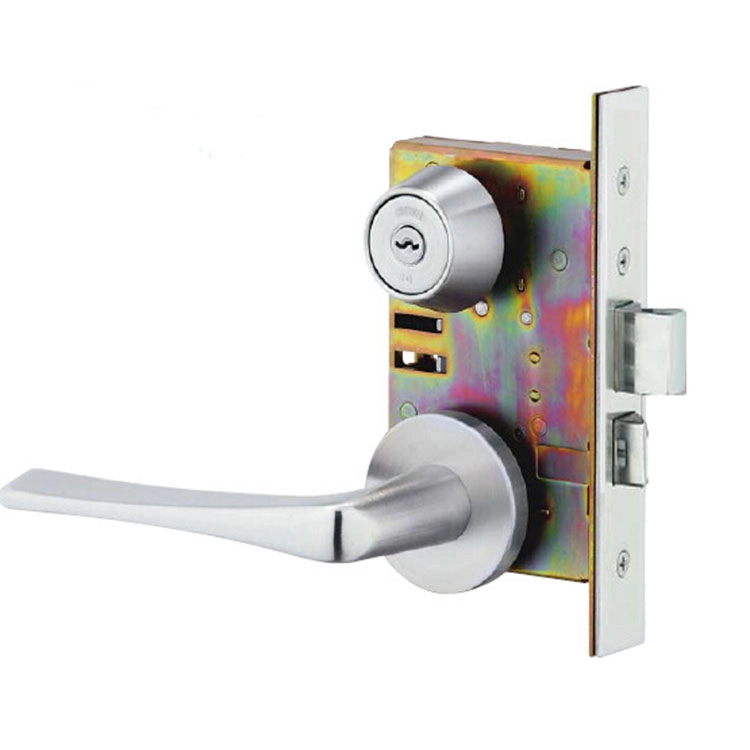

대표 이미지는 U9LA52-1입니다. 이 페이지에서 중심적으로 설명하는 U9LA53-1과 기본 LA 구조는 같고, 차이는 레버핸들 형상입니다.
U9 실린더와 52형 레버핸들을 적용한 LA52-1 예시
4. LA 시리즈 레버핸들 디자인
LA 시리즈는 현장 디자인, 사용성, 마감 조건에 따라 다양한 레버핸들 디자인을 선택할 수 있습니다. 아래 이미지는 두 페이지로 나누어 배치해 번호와 형태를 확인하기 쉽도록 정리했습니다.
LA 시리즈 레버핸들 형상(18형~65형)
추가 레버핸들 형상(67형~472형) 보기
LA 시리즈 레버핸들 형상(67형~472형)
대표적으로 50형, 52형, 53형, 55형, 56형, 57형, 63형, 66형, 67형 등 다양한 레버핸들이 있으며, 실제 적용 가능 여부는 본체 사양, 문두께, 백셋, 좌우수, 마감 색상에 따라 확인이 필요합니다.
5. LA 시리즈 기능번호와 구성
LA 시리즈는 모델 끝의 기능번호에 따라 실외측과 실내측 구성이 달라집니다. 주문 전에는 현재 설치된 제품의 기능번호와 현장 용도를 함께 확인해야 합니다.
LA 시리즈 기능번호별 구성과 적용 용도
| 기능번호 | 구성 및 적용 예 |
|---|---|
| LA＊-1 | 실외: 실린더 + 레버핸들 │ 실내: 섬턴(수동개폐기) + 레버핸들 │ 적용 예: 입구, 사무실, 회의실, 병실 |
| LA＊-2 | 실외: 실린더 + 레버핸들 │ 실내: 실린더 없음 + 레버핸들 │ 적용 예: 기계실, 경비실, 감시실, 창고 |
| LA＊-3 | 실외: 실린더 없음 + 레버핸들 │ 실내: 섬턴(수동개폐기) + 레버핸들 │ 적용 예: 테라스, 파티션, 기타 |
| LA＊-4 | 실외: 실린더 + 레버핸들 │ 실내: 실린더 + 레버핸들 │ 적용 예: 비상구 |
| LA＊-5 | 실외: 섬턴(수동개폐기) + 레버핸들 │ 실내: 섬턴(수동개폐기) + 레버핸들 │ 적용 예: 비상구 |
| LA＊-0 | 실외: 실린더 없음 + 레버핸들 │ 실내: 실린더 없음 + 레버핸들 │ 적용 예: 파티션, 기타 |
| LA＊-6 | 실외: 비상개방장치 + 레버핸들 │ 실내: 섬턴(수동개폐기) + 레버핸들 │ 적용 예: 화장실, 욕실 |
| LA＊-8 | 실외: 표시부착 비상개방장치 + 레버핸들 │ 실내: 섬턴(수동개폐기) + 레버핸들 │ 적용 예: 화장실, 욕실 |
※ ＊는 레버핸들 형상을 의미합니다. 실제 주문 시에는 적용 가능한 실린더와 레버핸들 조합을 카탈로그 적용표로 확인해야 합니다.
6. LA 시리즈 도면 기준
도면은 실제 교체, 견적, 발주 전 확인해야 하는 핵심 자료입니다. 백셋, 스페이싱, 타공 위치, 케이스 깊이, 스트라이크 규격을 함께 확인해야 현장 호환성을 판단할 수 있습니다.
LA 시리즈 외형 치수와 문 가공 기준
- 스페이싱: 80mm
- 백셋: 31, 38, 51, 64, 76, 100mm 계열
- 문두께: 29mm 이상부터 다양한 문두께 범위에 대응
- 확인 포인트: 기존 문 타공, 프론트 플레이트, 스트라이크, 좌우수, 실린더/섬턴 구성을 함께 확인해야 합니다.
- 도면상 추가 확인: 프론트 플레이트 두께, 케이스 깊이, 데드볼트 이동거리, 스트라이크 형상과 체결 위치
7. 기본 사양 정리
- 제품군: MIWA LA Series 레버핸들 모티스락
- 대표 모델: U9LA53-1
- 용도: 현관, 사무실, 병실, 화장실, 공공시설 등
- 백셋: 31 / 38 / 51 / 64 / 76 / 100mm 계열 ※ 기능번호·레버핸들·특수 사양별 적용 범위 확인
- 스페이싱: 80mm
- 문두께: 29–33 / 33–42 / 42–50 / 50–58 / 58–66mm 등 ※ 전체 조합 공통이 아니므로 적용표 확인
- 실린더: U9, WR, PR(-J), LB(-J), JN ※ 실린더가 장착되는 LA＊-1·-2·-4형 기준. LB는 백셋 38mm 이상 필요
- 핸들: 53형 외 다양한 레버핸들 옵션 선택 가능
8. LA 시리즈 주요 파생 모델
LA-8 표시장치 + 비상개방형
사용 중 상태를 표시하고, 비상 시 외부에서 코인 등으로 개방할 수 있어 화장실, 욕실, 공용시설에 적합합니다.
LA-6 비상개방형
표시장치 없이 비상개방 기능만 필요한 공간에 적용할 수 있습니다.
LAT-2A 자동잠금형
문이 닫히면 자동으로 잠기는 타입입니다. 적용 가능한 백셋과 레버핸들 제한이 있으므로 별도 확인이 필요합니다.
LA-L / LA-L2 데드볼트 보호형
데드볼트 공격을 줄이기 위한 가드 플레이트가 적용된 프런트 사양입니다.
LA-W 표시장치 실린더형
외부에서 잠금 상태를 확인할 수 있는 표시장치 부착 실린더 타입입니다.
LA-UH 외부 핸들 탈착형
외관상 실외측에 핸들을 노출하고 싶지 않은 현장에 사용할 수 있는 탈착 핸들형입니다.
LA50-1WB 방수형
집중호우 등으로 인한 실내측 침수 리스크를 줄이기 위한 특수 사양입니다. 적용 조건 제한이 있습니다.
LA-X X-Ray 차폐형
방사선실, X-Ray실 등에서 문 절개부를 통한 X선 누출을 줄이기 위한 특수 사양입니다.
다미 실린더 / 케이스핸들 / 블랭크로즈
불필요한 실린더 구멍을 막거나, 핸들 돌출을 줄이는 특수 부품과 구성도 선택 가능합니다.
9. 주문·교체 전 확인해야 할 정보
- 기존 모델명: 예) U9LA53-1, U9LA52-1, U9LA50-1 등
- 문두께: 실제 문 두께를 mm 단위로 측정
- 백셋: 문 끝에서 손잡이 중심까지의 거리 확인
- 기능번호: -1, -2, -6, -8 등 실외/실내 구성 확인
- 레버핸들 타입: 53형 등 기존 손잡이 번호 또는 사진 확인
- 실린더(키) 형태: U9 / WR / PR(-J) / LB(-J) / JN ※ U9LA53-1은 모두 적용 가능. LB는 백셋 38mm 이상 필요
- 마스터키: 동일키, 마스터키, 기존 키 시스템 연동 여부 확인
- 좌우 방향: 실외측 기준 경첩 위치, 문을 미는지 당기는지, 래치 경사 방향 확인
- 스트라이크·문틀: 기존 스트라이크 형상, 문틀 절결, 문과 문틀 간격, 문틀 재질 확인
실린더 교체 검토: U9LA53-1에는 U9, WR, PR(-J), LB(-J), JN 실린더를 적용할 수 있습니다. 따라서 현재 장착된 U9 실린더를 WR·PR·LB·JN 계열로 변경할 수 있지만, 교체 전에는 문두께, 백셋, 기존 부품 구성과 필요한 키 수량을 확인해야 합니다. 특히 LB·LB-J 실린더는 문틀에 닿을 수 있으므로 백셋 38mm 이상의 LA 케이스에 사용해야 합니다. 또한 마스터키를 사용하는 현장에서 다른 실린더 계열로 변경하면 기존 키와 새로운 실린더가 호환되지 않으므로, 해당 마스터키 체계에 포함된 실린더 전체와 키플랜을 함께 변경해야 합니다. 자세한 내용은 U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항에서 확인할 수 있습니다.
10. JK Corporation 관점
MIWA LA 시리즈는 단순히 하나의 도어락 모델이라기보다, 일본 건축 현장에서 오랫동안 축적된 표준형 레버핸들 모티스락 시스템에 가깝습니다. 그래서 교체 상담에서는 제품명 하나만 확인하는 것보다 기능번호, 백셋, 문두께, 실린더 타입, 레버핸들 번호, 마스터키 구성을 함께 확인해야 합니다.
JK Corporation은 일본향 디지털도어락, 미와락 부품, 실린더, 도어락 구조 부품을 다루어 온 경험을 바탕으로, 단순 판매보다 현장 호환성과 키 시스템 구성을 함께 검토하는 방식으로 안내하고 있습니다.
11. 설치·분해 참고 영상
MIWA LA 시리즈 분해와 실린더·섬턴 해체 과정
위 영상은 LA 도어락을 도어에서 분해하는 방법을 보여주며, 실린더와 섬턴의 해체 방법도 확인할 수 있습니다. 조립은 분해 과정의 역순으로 진행됩니다.
📌 함께 보면 이해가 더 쉬운 글 (기술 아카이브)
MIWA LA 시리즈는 레버핸들 모티스락, 실린더·썸턴 구성, 문두께, 백셋, 타공 규격, 좌우수, 마스터키를 함께 확인해야 정확히 선정할 수 있는 일본식 표준 모티스락입니다. 아래 글들은 U9LA53-1 주문·교체 전 확인하면 도움이 되는 핵심 자료입니다.
구조/용어
MIWA 실무
- 내 문에 설치된 미와락 모델은 무엇일까? - 프론트 각인·주문기호·문 두께 확인 방법
- 미와락 도어락 주문 전 반드시 확인해야 할 6가지 (모델명·실린더·레버/노브핸들·문두께·백셋·마스터키)
- 미와락 LA와 MA는 서로 교체할 수 있을까? - LA→MA·MA→LA 교체 방법과 추가 가공 기준
- U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항
- 미와락 키가 돌아가지 않거나 문이 잠기지 않을 때 – 실린더·락케이스·스트라이크 고장 구분
- 미와락(MIWA) 실린더·썸턴 교환 방법
- 미와락 레버핸들·노브핸들 소개
- 미와락 U9·WR·PR·LB·JN 실린더와 키 시스템 이해하기; 마스터키·역마스터·멀티마스터·Construction Key까지
- 미와락 키시스템(마스터키) 이해하기
시장경험
12. 자료 다운로드
English Summary
The MIWA LA Series is a widely used Japanese lever-handle mortise-lock system. This page focuses on U9LA53-1 and uses a U9LA52-1 image to illustrate the same basic LA construction with a different lever shape. Correct selection requires confirmation of the full model code, function number, cylinder, lever design, backset, door thickness, handing, strike, frame preparation, and master-key system. Available dimensions, cylinders, and special versions vary by configuration and must be checked against the applicable MIWA catalog tables and drawings.
