미와락 전기정 번호키 / 텐키 TKU-003 (일본 미와록 / Miwa)
▪ 전기정·자동문·셔터 제어용 랜덤 텐키 키패드 유니트
▪ 2~12자리 비밀번호 최대 9종 · 무전압 NO/NC 접점 출력
▪ IPX5 상당 조작기 · TKU-003D/TKU-003DCV + TKU-003C 구성
원산지 JAPAN
미와락 전기정 · 자동문 · 셔터 제어용 랜덤 텐키 키패드 유니트
미와락 매지컬 텐키 유니트 TKU-003 / TKU-003CV
TKU-003D / TKU-003DCV 조작기 + TKU-003C 제어기 구성
Summary
미와락(MIWA LOCK) TKU-003 / TKU-003CV는 전기정, 자동문, 셔터, 출입통제 장치를 비밀번호로 제어하는 매지컬 텐키 유니트입니다. 숫자 위치를 사용할 때마다 바꿔 표시할 수 있어 비밀번호 입력 흔적이나 옆에서 번호를 보는 위험을 줄이도록 설계되었습니다. TKU-003D 또는 TKU-003DCV 조작기와 TKU-003C 제어기로 구성되며, 정상 비밀번호 입력 시 제어기에서 무전압 a접점(NO) 또는 b접점(NC) 신호를 출력합니다. 조작기 설치 환경, 출력 시간, 비밀번호 운용 방식과 TKU-002 신·구 호환 조건을 함께 확인해야 합니다.
※ TKU-003D / TKU-003DCV 조작기는 IPX5 상당의 방수 성능을 갖지만 TKU-003C 제어기는 실내용입니다. TKU-003CV는 커버와 훔쳐보기 방지 기능이 포함된 세트입니다.
빠른 자료 다운로드
제품 핵심
- 구성: TKU-003D 또는 TKU-003DCV 조작기 + TKU-003C 제어기로 구성됩니다.
- 출력: 무전압 a접점(NO) 또는 b접점(NC)을 선택하여 사용합니다.
- 비밀번호: 2~12자리의 일반 비밀번호를 최대 9종 등록할 수 있습니다.
- 관리용 비밀번호: 4~12자리의 관리용 비밀번호 1종을 별도로 설정합니다.
- 조작기: IPX5 상당이며, 설치 환경에 따라 커버형 TKU-003DCV를 검토합니다.
문의·설치·연동 확인사항 보기
문의 시 필요한 정보
- 연동 대상이 전기정 / 자동문 / 셔터 / 출입통제 장치 중 무엇인지 알려 주세요.
- 대상 장치 또는 중간 제어반이 요구하는 접점이 무전압 a접점(NO) / b접점(NC) 중 무엇인지 확인해 주세요.
- 필요한 출력 시간을 0.5초 / 3초 / 10초 / 20초 / 연속 출력 중에서 확인해 주세요.
- 설치 위치와 직사광선·우천 노출 정도를 알려 주세요.
- 조작기 타입을 TKU-003D / TKU-003DCV 중에서 선택해 주세요.
설치·연동 체크리스트

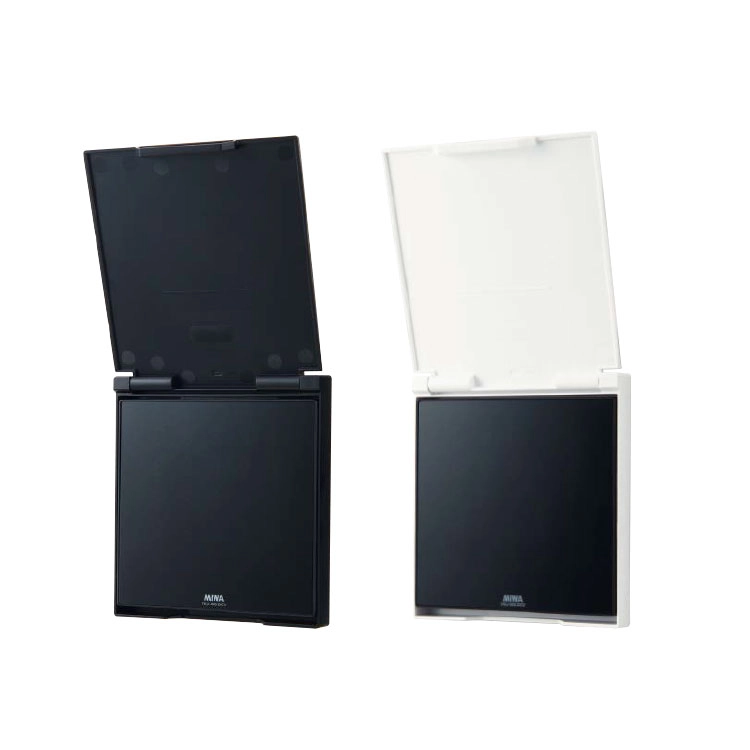

커버가 열린 TKU-003DCV 조작기
TKU-003C 실내용 제어기
시스템 구성
TKU-003 시리즈는 조작기 TKU-003D 또는 TKU-003DCV와 제어기 TKU-003C로 구성됩니다. 사용자가 비밀번호를 입력하면 TKU-003C가 인증 결과를 판단하고, 정상 인증일 때 무전압 a접점 또는 b접점 신호를 출력합니다. 이 신호를 BAN-DS1 전기정 컨트롤 박스, 자동문 제어반, 셔터 제어반 등의 입력으로 보내 실제 잠금장치나 설비를 동작시키는 구조입니다. 따라서 TKU-003은 전기정에 직접 구동전원을 공급하는 장치라기보다 비밀번호 인증 결과를 접점 신호로 전달하는 입력장치로 이해하면 쉽습니다.
TKU-003 매지컬 텐키 유니트 시스템 구성
주요 특징
- 매지컬 표시 기능을 사용하면 텐키 숫자의 위치가 사용할 때마다 바뀝니다.
- 인증 결과를 무전압 a접점 또는 b접점으로 출력합니다.
- 2~12자리 일반 비밀번호를 최대 9종 등록할 수 있습니다.
- 4~12자리 관리용 비밀번호 1종을 별도로 등록할 수 있습니다.
- 정전이 발생해도 등록된 비밀번호는 유지됩니다.
- 커버가 없는 TKU-003D와 커버·훔쳐보기 방지 기능이 있는 TKU-003DCV 중에서 선택합니다.
- 조작부에는 강화유리 정전식 터치패널을 적용합니다.
- 조작기는 IPX5 상당의 방수 성능을 갖습니다.
- 랜덤 표시 기능의 사용 여부를 설정할 수 있습니다.
- 비밀번호를 5회 연속 잘못 입력하면 일정 시간 조작을 제한하는 기능을 사용할 수 있습니다.
- 조작음 볼륨과 LED 밝기를 조정할 수 있습니다.
- 제어기 1대에 조작기를 최대 2대 연결할 수 있습니다.
- 외부 입력을 사용하여 텐키 조작을 일시 정지할 수 있습니다.
- TKU-002 계열과의 신·구 혼합 구성은 버전에 따라 연결 가능 여부와 사용할 수 있는 기능이 달라집니다.
모델 구성
| TKU-003D | 커버 없는 조작기 / 블랙(BK)·화이트(WH) |
|---|---|
| TKU-003DCV | 커버·훔쳐보기 방지 기능 조작기 / 직사광선과 옆보기 영향을 줄이고 싶은 설치 위치에 적합 |
| TKU-003C | 실내용 제어기 / 접점 출력 |
| TKU-003 | TKU-003D + TKU-003C 세트 |
| TKU-003CV | TKU-003DCV + TKU-003C 세트 |
사양
| 관리 게이트 | 1게이트 / 양면 텐키 가능 |
|---|---|
| 비밀번호 | 2~12자리 × 최대 9종 |
| 관리용 비밀번호 | 4~12자리 × 1종 / 일반 인증에는 사용 불가 |
| 인증 결과 출력 | 무전압 a접점 또는 b접점 / DC24V 0.1A 이내 |
| 출력 시간 | 0.5초 / 3초 / 10초 / 20초 / 연속 메이크·브레이크 반복 |
| 텐키 정지 입력 | 무전압 a접점 또는 b접점 / 연속 / DC24V 0.1A 이상 |
| 접속 기기 | 미와락 전기정 조작반 / 무전압 접점 입력 기기 |
| 재질 | 조작기: 강화유리·ASA / 제어기: ASA |
| 색상 | 조작기: 블랙·화이트 / 제어기: 화이트 |
| 사용 온습도 | 조작기: -10℃~+50℃, 30~95%RH / 제어기: 0℃~+50℃, 30~95%RH |
| 방수성능 | 조작기: JIS C0920 보호등급 5 / IPX5 상당 · 제어기: 없음 |
| 전원 | AC100V ±10% / 50·60Hz / 1.5W |
| 외형 치수 | TKU-003D 115×115×15mm / TKU-003DCV 120×134×20mm / TKU-003C 118×120×10mm |
| 중량 | TKU-003D 300g / TKU-003DCV 380g / TKU-003C 300g |
※ 비밀번호 자리수·등록 수, 접점 출력, 출력 시간, 온습도, 방수 성능, 전원, 치수와 중량은 2026 MIWA LOCK 종합카탈로그의 TKU-003 계열 사양을 기준으로 정리했습니다.
설치·선정·TKU-002 호환 주의사항 보기
- TKU-003C는 실내 설치용이며 방수 성능이 없습니다.
- TKU-003D / TKU-003DCV 조작기는 IPX5 상당이지만, 설치 위치의 직사광선·빗물·배수 조건을 함께 검토해야 합니다.
- TKU-003DCV에는 훔쳐보기 방지용 검정색 마이크로 루버가 들어가므로 화이트 마감도 텐키 패널면은 검정색입니다.
- 신형 TKU-003D / TKU-003DCV + 신형 TKU-003C: 003 모드로 동작하며 TKU-003의 전체 기능을 사용할 수 있습니다.
- 구형 TKU-002D Ver.3.3 이상 + 신형 TKU-003C: 연결 가능하지만 002 모드로 동작하여 비밀번호 4자리 고정 등 일부 기능이 제한됩니다.
- 구형 TKU-002D Ver.3.3 미만 + 신형 TKU-003C: 연결할 수 없습니다.
- 신형 TKU-003D / TKU-003DCV + 구형 TKU-002C 계열: 구형 제어기의 버전에 따라 연결 가능 여부가 달라지며, 연결되더라도 TKU-002 기능만 사용할 수 있습니다.
- 구형 제품의 버전은 정격 라벨에서 확인하고, 교체 전에는 TKU 비밀번호 변경방법과 신·구 호환 가이드를 함께 확인해 주세요.
- 제어 대상 장치 또는 중간 제어반에는 TKU-003C의 무전압 a접점 또는 b접점 출력을 받을 수 있는 입력이 필요합니다.
📌 함께 보면 이해가 더 쉬운 글
TKU-003은 출입통제 시스템에서 비밀번호 인증을 담당하고, 인증 결과를 접점 신호로 전달하는 텐키 유니트입니다. 실제 전기정 구동은 BAN-DS1 같은 전기정 컨트롤러 또는 대상 장치의 제어반이 담당합니다. 따라서 전기정, 무전압 접점, Fail-Safe / Fail-Secure와 함께 보면 현장 배선과 각 장치의 역할을 구분하기 쉽습니다.
관련 제품
- 미와락 BAN-DS1 전기정 컨트롤 박스 — TKU-003의 인증 접점 신호를 받아 전기정을 제어하는 시스템 구성용
- 미와락 SSP-G1 조작표시기 — 전기정 원격 조작·상태표시 장치
- 미와락 U9AL4M 전기정 — 비밀번호 인증 후 제어할 수 있는 전기정 예
- 미와락 U9AL3M 전기정 — BAN 계열과 연동되는 전기정 비교용
- 미와락 전기스트라이크 AS 시리즈 — 접점 신호 기반 출입통제 구성 비교용
English Summary
MIWA TKU-003 / TKU-003CV is a password-authentication keypad system for electric-lock, automatic-door, shutter, and access-control applications. It combines a TKU-003D or TKU-003DCV keypad unit with a TKU-003C controller. After valid passcode entry, the controller outputs an NO or NC dry-contact signal to an electric-lock controller or other compatible control input; TKU-003 itself is not the lock's power-driving controller. The system supports up to nine 2- to 12-digit user passcodes, one 4- to 12-digit administrator passcode, randomized number display, and IPX5-equivalent protection for the keypad unit. TKU-003DCV adds a cover and anti-peeping micro-louver. Compatibility with TKU-002 components depends on the exact old keypad/controller version, and some mixed combinations operate only in TKU-002 mode.
