미와락 전기정 컨트롤 박스 BAN-DS1 (일본 미와록 / miwa)
▪ 1게이트용 미와락 2선식 전기정 컨트롤 박스
▪ 전기정·전기스트라이크·EM Lock·자동문 제어
▪ 자동인식 · LED 상태표시 · 인터폰·화재경보·RS485 연동
원산지 JAPAN
1게이트 원격 제어 · 2선식 자동인식 전기정 조작반
미와락 전기정 컨트롤 박스 BAN-DS1
MIWA BAN-DS1 / Electric Lock Control Panel / Electric Strike · EM Lock · Automatic Door · Vent Lock 제어
Summary
미와락(MIWA LOCK) BAN-DS1은 1개의 게이트를 제어하는 2선식 전기정 컨트롤 박스입니다. BAN-DS1과 연결할 수 있도록 MIWA가 지정한 전기정(이하 ‘대응 전기정’)과 전기스트라이크, EM Lock, 자동문, 채풍정 등을 제어하며, 연결 장치와 옵션 구성에 따라 문 개폐 및 시정·해정 상태를 표시합니다. 무전압 접점, 인터폰, 화재경보, HA 시스템, 텐키, 카드리더, RS485 중앙관리 등 출입통제 시스템 구성에서 함께 검토하는 제어 장치입니다.
※ BAN-DS1은 MIWA 전용 시스템에서 전원·제어·상태표시·외부 연동을 구성하기 위한 컨트롤러입니다. 모든 전기정이나 전기스트라이크에 반드시 필요한 장치는 아니므로, 실제 시스템은 대상 잠금장치의 정격과 제어방식에 따라 검토해야 합니다.
빠른 자료 다운로드 (English)
제품 핵심
- 제어 게이트: 1 Gate를 제어합니다.
- 배선: 대응 전기정과의 연결은 무극성 2선식 구성을 사용합니다.
- 제어 대상: 전기정 / 전기스트라이크 / EM Lock / 자동문 / 채풍정(採風錠, Vent Lock) 등을 제어합니다.
- 상태 확인: 연결 장치의 지원 기능과 옵션 구성에 따라 문 열림·닫힘 및 잠김·해제 상태를 LED로 표시합니다.
- 확장: 텐키 / 카드리더 / 경보 출력 / RS485 / 정전보상 기능은 해당 옵션 보드와 구성 조건을 확인합니다.
용어를 쉽게 이해하기
대응 전기정이란 BAN-DS1에 아무 전기정이나 연결한다는 뜻이 아니라, MIWA가 BAN-DS1과의 연결·제어가 가능하도록 지정한 전기정 또는 전기식 잠금장치를 의미합니다. 전기정마다 통전 방식, 전압, 신호 방식과 필요한 어댑터가 다르므로 실제 연결 가능 여부는 모델별로 확인해야 합니다.
채풍정(採風錠, Vent Lock)은 출입문용 도어락이 아니라 창문을 환기에 필요한 폭까지만 열어 둔 상태로 잠글 수 있게 하는 잠금장치입니다. 사람이 드나들 수 있을 정도로 창문이 크게 열리는 것은 막으면서 환기를 할 수 있게 하는 용도입니다. MIWA의 EL-101은 이러한 용도의 창문 채풍용 잠금장치와 전기스트라이크 세트이며, BAN-DS1 같은 전기정 조작반에서 제어 대상으로 구성할 수 있습니다.
주문·선정·설치 확인사항 보기
문의 시 필요한 정보
설치·연동 체크리스트
- 통전 시 해제형 / 통전 시 잠금형, 순간통전형, 모터 구동형 등 대상 장치의 제어 방식을 확인해 주세요.
- 대상 장치에 필요한 2선 변환 어댑터와 BAN-DS1의 대응 구성을 확인해 주세요.
- 외부 입력은 무전압 a접점 / b접점 또는 유전압 입력 조건을 구분해 주세요.
- 문 상태·잠금 상태·경보 출력을 사용할 경우 해당 옵션 보드 필요 여부를 확인해 주세요.
- 실내용 제품이므로 결로·습기와 방수 필요 여부를 확인해 주세요.
- 장거리 배선은 케이블 규격, 노이즈와 전압강하를 포함하여 현장 조건을 점검해 주세요.
주요 특징
2선식 무극성 배선
대응 전기정은 BAN-DS1과 무극성 2선으로 연결할 수 있으며, 기본 구성에는 AD311이 포함됩니다. 자동문 등 연결 대상에 따라 추가 어댑터가 필요할 수 있습니다.
전기정 자동 판별
BAN-DS1과 연결 가능한 2선식 전기정 구성에서는 연결된 전기정 형식을 자동 판별하여 설정 정보를 메모리에 저장합니다.
외부 입력 및 HA 연동
인터폰, 타이머, 화재경보설비의 무전압 접점 입력과 JEM-A 연동을 지원합니다.
LED 및 부저 알림
지원되는 감시 기능과 설정에 따라 강제 개방, 단선 등의 이상 상태를 LED와 부저로 알릴 수 있습니다.
공용공간 설치 대응
본체 버튼 조작을 무효화해 공용 설비실의 오조작을 줄일 수 있습니다.

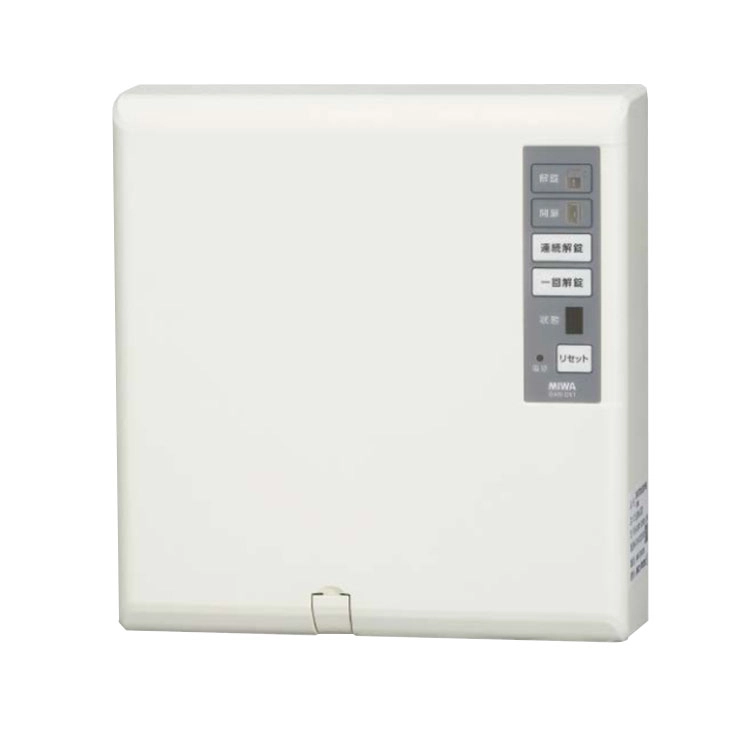

MIWA BAN-DS1 1게이트용 전기정 조작반
주요 사양
| 제품명 | MIWA BAN-DS1 |
|---|---|
| 제품 구분 | 2선식 전기정 조작반 |
| 제어 게이트 | 1 Gate |
| 제어 대상 | 전기정 / 전기스트라이크 / EM Lock / 자동문 / 채풍정(창문 환기용 잠금장치) |
| 전원 | AC100V ±10%, 50/60Hz |
| 소비전력 | 20W |
| 사용 온습도 | 0℃~+50℃ / 30~90%RH / 결로 없음 |
| 설치 환경 | 실내용 / 방수 성능 없음 |
| 외형 치수 | 220(W) × 230(H) × 63(D) mm |
| 중량 | 약 1.2kg / 옵션 내장 시 최대 약 1.8kg |
| 재질 | 외부 커버 ASA / 내부 케이스 ABS |
| 색상 | 아이보리 계열 |
※ 전원, 소비전력, 사용 온습도, 외형 치수, 중량, 재질과 옵션 관련 수치는 현재 페이지의 BAN-DS1 카탈로그·도면 자료를 기준으로 정리했습니다. 제어 대상별 연결 가능 여부와 어댑터 구성은 실제 전기정 형식 및 시스템 설계 조건에 따라 확인해야 합니다.
외부 입출력·제어 방식·옵션 보드·시스템 구성 보기
외부 입력·출력
- 인터폰 입력은 무전압 a접점 순간 입력을 사용합니다.
- 타이머·화재신호는 무전압 a접점 또는 b접점 입력을 사용합니다.
- 유전압 해제 입력은 DC24V 순간 입력입니다.
- JEM-A 단자를 이용하여 HA 시스템과 연동할 수 있습니다.
- 경보·문 상태·잠김 상태의 무전압 c접점 출력은 옵션 보드가 필요합니다.
제어 방식과 조작기 확장
- A모드 / B모드 / E모드 중 시스템에 맞는 제어 모드를 선택합니다.
- SSP-G 시리즈는 최대 3대까지 구성할 수 있습니다.
- SSP-C 시리즈는 최대 5대까지 구성할 수 있습니다.
- AD311이 포함되며, 자동문 제어 시에는 AD219 + AD311 구성을 확인합니다.
옵션 보드
- BAN-D.RO-2: 잠김·문 상태·경보 출력
- BAN-D.BAT: 약 30분 정전보상
- BAN-D.TKU2: TKU-003.D(CV) 텐키 연동용입니다.
- BAN-D.MIU: 카드리더·인증 리더 연동
- BAN-D.485-2: RS485 중앙관리
- 일부 옵션 조합은 동시 사용 조건 확인 필요
BAN-DS1 기반 전기정 시스템 구성
📌 함께 보면 이해가 더 쉬운 글
BAN-DS1은 MIWA 전기정 시스템의 전원·제어·상태표시·외부 연동을 한 곳에서 구성하는 1게이트용 컨트롤 박스입니다. 다만 일부 AUT 계열 전기정이나 AS 전기스트라이크는 정격과 제어 조건을 맞춘 별도 출입통제 시스템에서도 제어할 수 있으므로 BAN-DS1을 항상 필수 장치로 보아서는 안 됩니다. 전기정 동작 방식, 무전압 접점, Fail-Safe / Fail-Secure와 함께 SSP-G1·TKU-003의 역할을 같이 보면 시스템 구조를 이해하기 쉽습니다.
전기 스트라이크·전기정
관련 제품

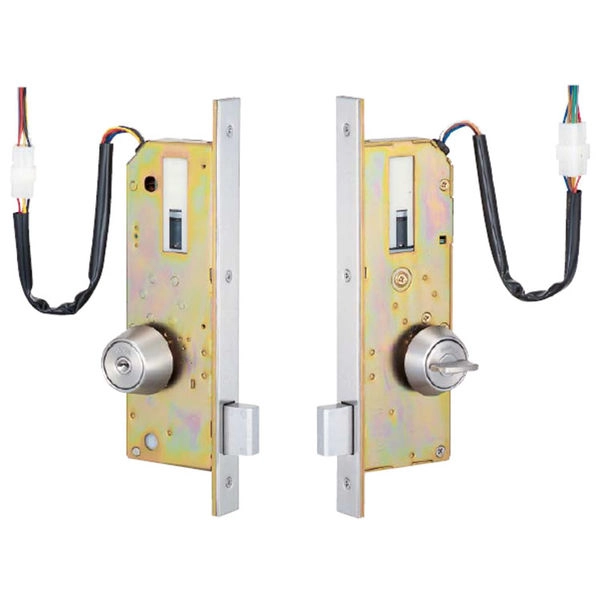

- 미와락 U9AL3M — BAN-DS1과 조합되는 전기정 비교용
- 미와락 U9AL4M — 모터 구동식 전기정 제어 구성 비교용

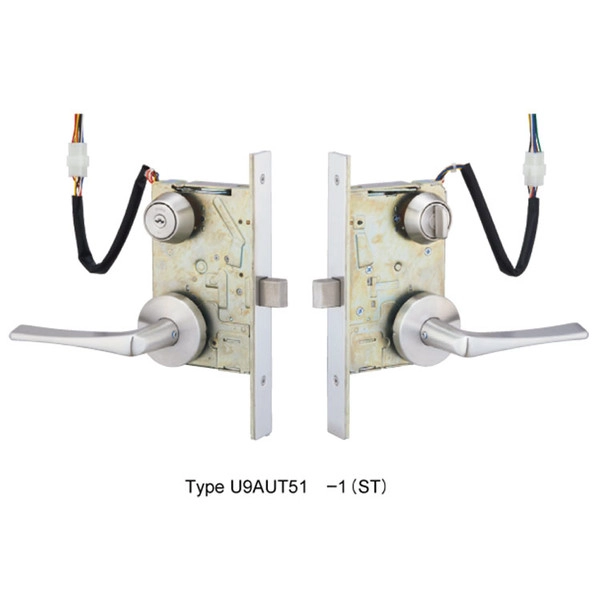

- 미와락 U9AUT 시리즈 — 솔레노이드식 전기 모티스락 비교용

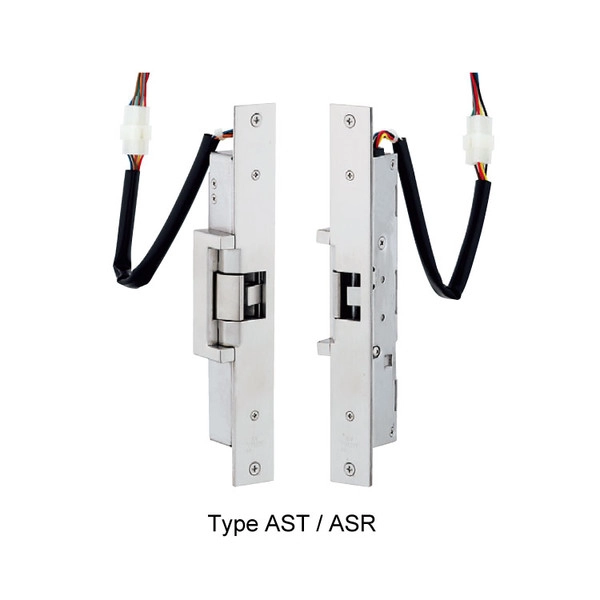

- 미와락 전기스트라이크 AS 시리즈 — 문틀 설치형 전기스트라이크

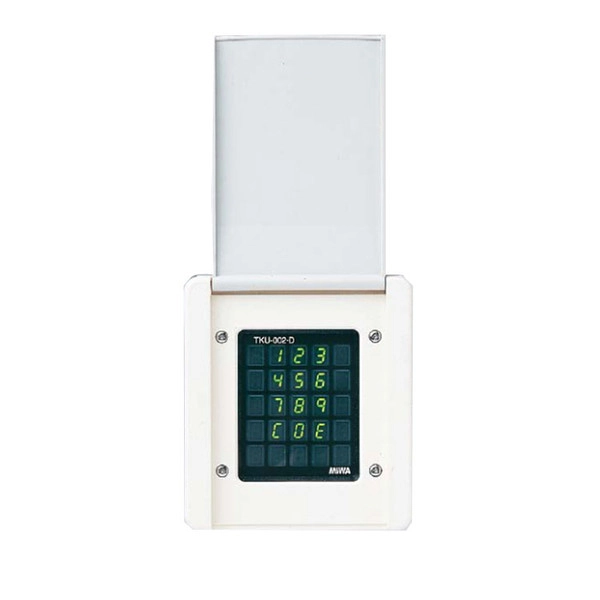

- 미와락 TKU-003 — 비밀번호 인증 입력장치

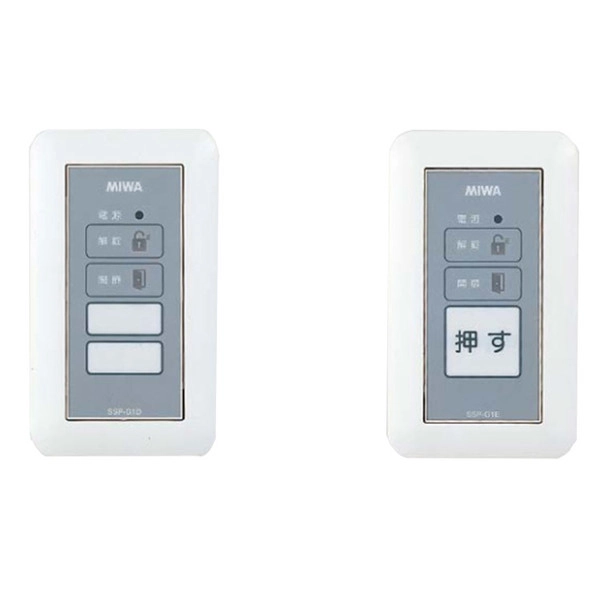

- 미와락 SSP-G1 — 원격 조작·상태 표시 장치
English Summary
MIWA BAN-DS1 is a one-gate electric-lock control panel used to integrate power, control, status indication, and external interfaces in a MIWA electric-lock system. Compatible electric locks can use a non-polarized two-wire connection, while electric strikes, magnetic locks, automatic doors, and vent locks for controlled window ventilation are configured with the required control conditions and adapters. The panel supports dry-contact inputs, intercoms, timers, fire-alarm inputs, and JEM-A home-automation integration. Optional boards add alarm and status outputs, TKU-003 keypad and reader interfaces, RS-485 central management, and battery backup. BAN-DS1 is not mandatory for every electric-lock installation; the required controller depends on the exact lock model and its electrical control specifications.
