미와락 전기정 U9AL3M (일본 미와록 / Miwa)
▪ 미와락 DC24V 모터 구동식 데드볼트 전기정
▪ 극성 제어 · 정전 직전 상태 유지 · 무전압 접점 출력
▪ 단종 모델 · AL4M 공식 대체
원산지 JAPAN
DC24V 극성 제어로 잠금·해제를 수행하는 단종형 모터 구동식 전기정
미와락 전기정 AL3M
MIWA AL3M Electric Lock / Motor-Driven Deadbolt / Discontinued Model / 공용현관 · 출입구 · 비상구 등
제품 요약
미와락 전기정 AL3M은 내부 모터가 데드볼트(문틀 안으로 들어가 문을 잠그는 잠금쇠)를 움직여 문을 잠그거나 해제하는 모터 구동식 전기정입니다. DC24V 전원의 극성(＋와 －의 연결 방향)을 바꾸어 잠금과 해제 동작을 제어합니다. 공용현관이나 사무실 출입구처럼 출입통제 시스템과 기계식 키 운용을 함께 사용하는 현장에 적용되어 왔습니다. 현재 AL3M은 단종되었으며 후속 모델은 AL4M입니다. MIWA의 폐지제품 안내에서는 AL4M 교체 시 기본적인 추가 절결 가공이 필요하지 않은 것으로 안내하지만, 기존 배선과 제어장치까지 자동으로 호환된다는 뜻은 아니므로 별도 확인이 필요합니다.
빠른 자료 다운로드

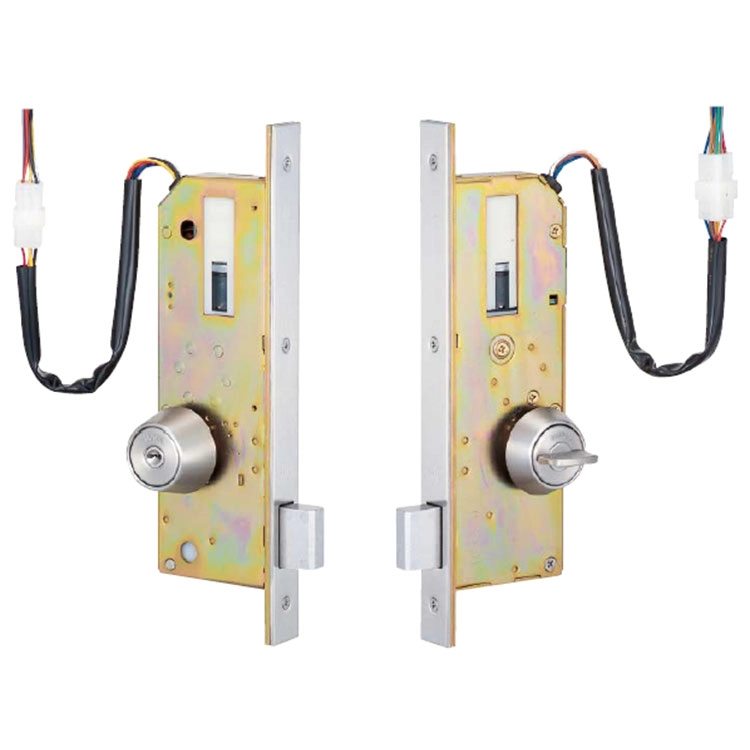

실외측 실린더와 실내측 섬턴을 적용한 AL3M-1 계열 구성
대표 이미지는 일반형 AL3M-1 계열이며, AL3M-E와 AL3M-EP는 비상해제장치가 추가된 파생 형식
기존 AL3M 현장에서 확인할 경우
- 기존 MIWA AL3M 설치 현장의 유지보수와 부품 교체
- 기존 제어반·배선·실린더 체계를 유지해야 하는 현장
- 정전 시 잠금 또는 해제 상태를 그대로 유지해야 하는 현장
- MIWA 마스터키 시스템과 연계된 기존 출입통제문
다른 제품을 우선 검토해야 하는 경우
- 신규 설치 현장: 후속 모델 AL4M 우선 검토
- 정전 시 자동 해제가 반드시 필요한 Fail-Safe 출입문
- 문틀 측 장치만 교체하는 전기스트라이크 방식이 적합한 문
- 자동문 전용 잠금장치가 필요한 현장
AL3M의 동작 방식과 정전 시 특성
AL3M은 전원이 공급되면 내부 모터가 데드볼트를 잠금 위치 또는 해제 위치로 이동시키는 본체결 전기정입니다. 여기서 본체결 전기정은 문 안쪽에 잠금 본체를 매립해 사용하는 전기식 잠금장치를 뜻합니다. AL3M은 DC24V 극성 전환, 즉 전원의 ＋와 － 연결 방향을 바꾸는 방식으로 동작하며, 청색(+)·갈색(-) 입력 시 잠금, 청색(-)·갈색(+) 입력 시 해제됩니다.
정전 시 자동으로 열리거나 잠기는 일반적인 Fail-Safe·Fail-Secure형과 달리, AL3M은 정전 직전의 잠금 또는 해제 상태를 유지합니다. 따라서 비상구나 피난 동선에 적용할 때에는 전기정 단품만으로 판단하지 말고, 비상해제장치·제어반·화재수신반 연동·현장 운영 기준을 함께 검토해야 합니다.
단종 및 대체 제품 안내
MIWA의 폐지제품 목록에 따르면 AL3M은 백셋별로 2022년 10월부터 2023년 3월 사이에 생산이 종료되었고, 대체 제품은 AL4M입니다. AL3M에서 AL4M으로 교체할 때는 추가 절결 가공(문이나 문틀의 설치 공간을 더 잘라내는 작업)이 불필요한 것으로 안내되어 있습니다.
다만 기계적 절결 호환성과 전기적 호환성은 별개이므로, 배선 수, 리드선 길이, 커넥터, 2선식 변환 조건, 제어반 및 비상해제 사양을 기존 설치 조건에 맞춰 별도로 확인해야 합니다.
AL3M 상담 준비사항 9개 보기
- 문의 유형: 기존 AL3M 유지보수 / AL4M 교체 / 신규 설치
- 현재 형식과 배선: AL3M / AL3MN, 9선식 / 2선식
- 현장 용도: 공용현관 / 오피스 / 관리구역 / 비상 동선
- 필요 백셋: 38 / 51 / 64 mm 백셋(Backset)이란? – 도어락 손잡이 중심에서 잠금장치까지의 기준 거리
- 문두께 범위: 33–42 / 42–50 / 50–58 / 58–66 mm 도어 두께(Door Thickness)란? – 도어락 설치와 호환성을 결정하는 문 두께 기준
- 실린더(키) 형태: U9 / PR(-J) / LB(-J) / JN ※ 형식과 옵션에 따라 제한 있음 미와락 실린더 제품 소개
- 기능 형식: AL3M-1 / AL3M-2 / AL3M-3 / AL3M-4
- 비상해제장치 필요 여부: AL3M-E / AL3M-EP / EH / EPH 계열
- 마스터키 여부 미와락 키시스템(마스터키) 이해하기
실린더 교체 검토: 현재 AL3M에 장착된 U9 실린더를 PR·LB·JN 등 다른 계열로 변경할 때에는 AL3M의 기능 형식, 실린더 적용표, 문두께, 비상해제장치와 단종 부품의 공급 가능 여부를 먼저 확인해야 합니다. WR을 포함한 모든 실린더가 AL3M의 모든 형식에 공통으로 적용되는 것은 아닙니다. 또한 마스터키를 사용하는 현장에서 다른 실린더 계열로 변경하면 기존 키와 새로운 실린더가 호환되지 않으므로, 해당 마스터키 체계에 포함된 실린더 전체와 키플랜을 함께 변경해야 합니다. 자세한 내용은 U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항에서 확인할 수 있습니다.
설치 · 연동 체크리스트 7개 보기
- 백셋/문두께 확인 후 모델(38/51/64mm) 선정
- 정전 시 동작 요구(상태 유지/비상 동선)와 현장 규정 확인
- 출입통제 컨트롤러를 연동하는 경우, BAN-DS1 등 제어장치가 받는 입력 신호 방식(무전압 접점/Dry Contact 또는 유전압 신호, NO/NC)을 확인
- AL3M 본체는 DC24V 극성 전환으로 잠금·해제되므로, 제어장치가 해당 구동 방식을 지원하는지 확인
- 비상해제 필요 시 AL3M-E / AL3M-EP 적용 검토(백셋 51/64mm)
- 기존 AL3M에서 AL4M으로 교체할 경우 배선 방식과 변환 어댑터 필요 여부 확인
- AL3MN은 2선식 전용 모델입니다. 2선식은 두 가닥의 주 배선을 이용하는 전용 구성으로, 일반 9선식 AL3M과 동일하게 연결할 수 없습니다. 기존 배선 조건에 따라 변환 접속기 또는 연장 케이블이 필요할 수 있으므로 현장 사양을 확인해야 합니다.
AL3M 핵심 사양 한눈에 보기
| 구동 방식 | DC24V 모터 구동식 |
|---|---|
| 잠금 구조 | 데드볼트 본체결 방식 |
| 제어 방식 | DC24V 극성 전환 |
| 정전 시 | 정전 직전 상태 유지 |
| 수동 조작 | 키 또는 섬턴으로 가능 |
| 상태 출력 | 잠금·해제 및 문 열림·닫힘 무전압 접점 출력 |
| 현재 상태 | 단종 / AL4M으로 대체 |
시스템 구성
AL3M을 출입통제 시스템으로 사용하려면 잠금·해제 명령을 만들어 주는 제어장치가 필요합니다. MIWA 시스템에서는 일반적으로 컨트롤 박스 BAN-DS1(전기정 구동과 신호 처리를 담당하는 제어장치)과 조작표시기 SSP-G1 또는 텐키 TKU-002C/D 등을 조합해 사용해 왔습니다. 다른 출입통제 시스템과 연동할 때에도 AL3M의 DC24V 극성 구동과 상태 신호 조건을 맞춰야 합니다.
아래 이미지는 AL3M 단독 전용도가 아니라, AL3M을 포함한 MIWA 전기정과 제어기기를 조합하는 일반적인 시스템 구성 예시입니다.
일반적인 출입통제 연동 흐름
주요 적용 현장
- 맨션·공동주택 공용현관
- 기업·연구소·서버실 출입통제문
- 병원·학교·공공시설의 관리구역
- 오피스 출입구와 비상 동선 검토가 필요한 출입문
AL3M을 포함한 MIWA 전기정 시스템의 일반적인 기기 연동 구성
형식과 조작 구성
| AL3M-1 | 외측: 실린더 │ 내측: 섬턴 │ 일반적인 외부 키·내부 수동 조작 |
|---|---|
| AL3M-2 | 외측: 실린더 │ 내측: 없음 │ 내부 수동 조작이 필요하지 않은 구성 |
| AL3M-3 | 외측: 없음 │ 내측: 섬턴 │ 외부 실린더가 필요하지 않은 구성 |
| AL3M-4 | 외측: 실린더 │ 내측: 실린더 │ 양측 키 조작이 필요한 특수 용도 |
특징
- 내부 모터가 데드볼트를 잠금 위치 또는 해제 위치로 이동시킵니다.
- 전원이 끊긴 경우에는 정전 직전의 잠금 또는 해제 상태를 유지합니다.
- 전원의 극성(＋와 －의 연결 방향)에 따라 잠금과 해제 동작이 결정됩니다.
- 전기정의 잠금·해제 상태 및 문의 열림·닫힘 상태를 무전압 접점 출력으로 확인할 수 있습니다.
- 키 또는 섬턴으로 수동 잠금·해제가 가능합니다.
- 비상해제장치 부착 AL3M-E, 원터치 비상해제장치 부착 AL3M-EP형도 있습니다. (백셋 51, 64mm)
- 단독 사용은 불가하며, BAN-DS1 / SSP-G1 / TKU-002 등과 함께 구성해야 합니다.
- 비상해제 신호 출력이 필요한 경우에는 AL3M-EH / AL3M-BEH / AL3M-EPH / AL3M-BPH 계열을 검토할 수 있습니다.
- R프론트 부착 AL3MR형과 롤러 스트라이크 HD / HD2 타입도 있으며, HD형은 스트라이크 개구부를 좌우 각 ±2mm 조정할 수 있습니다.
- AL3MWP형은 JIS C0920 보호등급 2 상당의 방적 사양입니다. JIS C0920은 물이나 이물질에 대한 외함의 보호 정도를 구분하는 일본산업규격이며, 결선부와 주변부는 현장 조건에 맞게 별도 방수 처리가 필요합니다.
- 더미 실린더(Dummy Cylinder, 실제 잠금 기능이 없는 외형용 실린더) 부착형도 있으며, 세트 발주 시 형식 끝에 D를 붙입니다. 예: AL3M-2D.
- 인터체인저블 실린더(실린더 코어를 분리·교환할 수 있는 방식)는 U9 실린더만 장착 가능합니다.
사양
| 제품명 | MIWA AL3M Series |
|---|---|
| 제품 형식 | 모터 구동식 데드볼트 본체결 전기정 |
| 전원 | DC24V ±20% |
| 백셋 | 38 / 51 / 64 mm |
| 케이스 깊이 | 59 / 72 / 85 mm |
| 설치 가능 문두께 | 33–42 / 42–50 / 50–58 / 58–66 mm |
| 유효 치리 문과 문틀 사이 간격 | 6mm 이내 |
| 사용 온도 범위 | -10℃ ~ +50℃ ※ 결로·동결 없을 것 |
| 실린더 | U9 / PR(-J) / LB(-J) / JN ※ 형식과 옵션에 따라 제한 있음 |
| 표준 적용 문 | 스틸문 기준 ※ 목제문은 별도 검토 |
| 용도 | 맨션 공용현관, 오피스 출입구, 비상구, 출입통제 연동 출입문 등 |
| 현재 상태 | 단종 / AL4M으로 대체 |
전기 사양
| 모터 시정·해정 동작 전압 | DC24V ±20% |
|---|---|
| 모터 동작 전류 | 0.3A ±20% ※ 측압 0kg 기준 |
| 모터 통전 시간 | AL3M 2–3초 / AL3M-E(P) 3–5초 |
| 모터 통전율 | 1/5 (통전율: 일정 시간 중 전원을 인가할 수 있는 비율) |
| 리드 스위치 자석으로 문 상태를 감지하는 스위치 문 열림·닫힘 신호 | DC24V / 2mA–100mA |
| 마이크로 스위치 기계 움직임으로 작동하는 소형 스위치 잠금·해제 신호 | DC24V / 2mA–100mA |
| 리드선 배선 | 길이 400mm, 9P 커넥터(9개 접점의 연결 커넥터) 부착, AWG-22(전선 굵기 규격) UL1007 내열 비닐전선 |
※ 전기 사양은 데드볼트 측압(문이나 문틀이 데드볼트를 옆으로 누르는 힘) 0kg 기준입니다. 측압이 가해지면 모터 전류가 증가하여 제어장치에 영향을 줄 수 있으므로 문과 문틀을 먼저 정렬해야 합니다. 사용 시 측압은 5kg 이하를 기준으로 검토합니다.
AL3M 기능 형식별 조작부 구성과 적용 실린더
AL3M 외형 치수와 문 가공·설치 기준
교체 검토 시에는 백셋과 케이스 깊이뿐 아니라 프런트 치수, 문 가공 위치, 문과 문틀의 정렬, 배선 공간과 적용 스트라이크를 함께 확인해야 합니다.
적용 시 주의사항
- 데드볼트에 측압이 크게 걸리면 동작 전류가 증가하고 제어반에 영향을 줄 수 있으므로 문과 프레임의 정렬 상태를 확인해야 합니다.
- 문과 프레임 사이의 유효 치리는 최대 6mm 이내를 기준으로 검토하며, 실제 설치에서는 문과 문틀의 정렬과 데드볼트 측압을 함께 확인해야 합니다.
- 본체를 문의 상부·하부 프레임에 설치하면 오동작의 원인이 될 수 있으므로 설치하지 않습니다.
- AL3MWP형은 방적 성능 저하를 방지하기 위해 본체를 상하 반대로 설치하지 않습니다.
- AL3M-E의 최소 문두께는 34mm 이상입니다.
- 비상해제장치에는 좌우 방향이 있으므로 발주 시 좌수·우수를 지정해야 합니다.
- 플로어힌지(바닥에 매립되어 문의 회전과 닫힘을 제어하는 장치)와 조합하는 경우에는 단방향 개폐형을 기준으로 검토합니다.
- 목제문 적용은 표준 조건이 아니므로 문 구조와 보강 상태를 별도로 확인해야 합니다.
AL4M으로 교체를 검토하는 경우
AL4M은 AL3M의 공식 대체 모델입니다. 백셋과 기본 문두께 범위는 이어지지만, 케이스 깊이와 리드선 길이·전선 규격·실린더 선택 범위 등은 달라졌습니다. 따라서 제품 본체가 기존 문 가공에 들어가는지와 기존 배선·제어장치가 호환되는지를 나누어 확인해야 합니다.
세부 수치와 형식별 차이는 MIWA AL3M vs AL4M 기술 비교에서 확인할 수 있습니다.
AL3M에서 AL4M으로 교체할 때 확인할 점
- 문 가공: MIWA 폐지제품 목록상 각 백셋의 AL3M에서 AL4M으로 교체할 때 추가 절결은 불필요
- 배선: 기존 AL3M의 배선 수, 커넥터 형식과 리드선 도달거리를 확인
- AL3MN 2선식: AL3MN은 2선식 전용 모델이며, 기존 9선식 AL3M 시스템에서 교체할 때에는 배선 조건에 따라 변환 접속기 또는 추가 부품이 필요할 수 있음
- 백셋 51/64mm: 기존 배선 및 제어 시스템 구성에 따라 교체 조건이 달라질 수 있으므로 배선 수와 커넥터를 확인
- 백셋 38mm: 기존 배선 길이와 설치 구조에 따라 연장 케이블이나 추가 부품이 필요할 수 있음
- 제어반: BAN-DS1 등 기존 컨트롤러와의 호환성 및 신호 사양을 반드시 확인
AL3M과 AL4M은 외형 가공 호환성이 높더라도 배선과 제어 방식까지 자동으로 동일하다는 뜻은 아닙니다. 교체 전에는 본체 형식, 백셋, 배선 수, 커넥터, 컨트롤러, 비상해제 사양을 함께 확인해야 합니다.
📌 함께 보면 이해가 더 쉬운 글
AL3M은 일반 기계식 도어락이 아니라 출입통제 시스템과 연동되는 전기정입니다. 전기정의 동작 원리, 정전 시 동작 방식(Fail-Safe / Fail-Secure), Dry Contact, AL4M과의 차이를 함께 이해하면 제품 선정이 훨씬 쉬워집니다.
구조·용어와 출입통제
MIWA 실무와 구조·설치
- 미와락(MIWA) 전기정 AL3M vs AL4M 기술 비교
- 일본 도어락 시장의 절대 강자, 미와록 (미와락, MIWA LOCK)
- 내 문에 설치된 미와락 모델은 무엇일까? - 프론트 각인·주문기호·문 두께 확인 방법
- 미와락 도어락 주문 전 반드시 확인해야 할 6가지 (모델명·실린더·레버/노브핸들·문두께·백셋·마스터키)
- U9 실린더를 WR·PR·LB·JN으로 교체할 수 있을까? - 미와락 실린더 호환 조건과 마스터키 주의사항
- 미와락 키가 돌아가지 않거나 문이 잠기지 않을 때 – 실린더·락케이스·스트라이크 고장 구분
- 전기 스트라이크(Electric Strike)란?
- MIWA 전기스트라이크 설치 구조 이해하기
🔗 함께 검토할 관련 제품
자주 묻는 질문
Q1. AL3M은 현재 생산되나요?
아닙니다. AL3M은 백셋별로 2022년 10월부터 2023년 3월 사이에 생산이 종료되었으며, 공식 대체 모델은 AL4M입니다.
Q2. AL3M을 AL4M으로 바로 교체할 수 있나요?
MIWA 폐지제품 목록상 문이나 문틀을 더 잘라내는 추가 절결 가공은 일반적으로 불필요합니다. 그러나 배선 수, 리드선 길이, 커넥터, 2선식 전환 조건, 제어반과 실린더 사양은 별도로 확인해야 합니다.
Q3. 정전 시 AL3M은 어떻게 동작하나요?
정전 직전의 잠금 또는 해제 상태를 유지합니다. 키 또는 섬턴이 설치된 형식이라면 정전 중에도 수동 조작이 가능합니다.
Q4. AL3MN은 무엇인가요?
AL3MN은 2선식 전용 모델입니다. 기존 AL3M 시스템에서 AL3MN으로 교체하는 경우에는 백셋과 배선 조건에 따라 변환 접속기 또는 연장 케이블이 필요할 수 있습니다.
추가 질문 3개 보기
Q5. 기존 제어반을 그대로 사용할 수 있나요?
현장마다 다릅니다. DC24V 극성 제어, 통전 시간, 배선 수, 커넥터 및 상태 신호 입력 조건을 확인해야 하며, 기존 제어반이 자동으로 호환된다고 단정할 수 없습니다.
Q6. AL3M은 솔레노이드 전기정인가요?
아닙니다. AL3M은 내부 모터가 데드볼트를 잠금 위치와 해제 위치 사이에서 이동시키는 모터 구동식 전기정입니다. 일반적인 솔레노이드 방식과 구동 원리 및 정전 시 동작 특성이 다릅니다.
Q7. AL3M과 AL4M의 가장 큰 차이는 무엇인가요?
AL4M은 단종된 AL3M의 공식 대체 모델입니다. 백셋과 기본 기능 체계는 유사하지만 케이스 깊이, 리드선 길이와 굵기, 옵션 체계가 다르므로 배선과 제어반 호환성을 별도로 확인해야 합니다.
English Summary
MIWA AL3M is a discontinued motor-driven electric deadbolt for access control systems. It uses DC24V polarity control, provides dry contact outputs for lock and door status, and maintains its last state during a power failure. AL3M is normally used with a control box, operation indicator, or keypad. MIWA replaced it with AL4M; door cutout compatibility is generally maintained, but wiring, connector, controller, cylinder, and emergency-release conditions must be checked.
